Att välja mellan IPX7- och IPX8-skydd kan innebära skillnaden mellan en enhet som överlever ett oavsiktligt fall i vatten och en som fungerar tillförlitligt under vattnet under längre perioder. Många ingenjörer antar att dessa klassificeringar är nästan identiska, vilket leder till kostsamma specifikationsmisstag som resulterar i fel ute på fältet och garantianspråk. IPX7-enheter klarar tillfällig nedsänkning upp till 1 meter i 30 minuter, medan IPX8-enheter klarar kontinuerlig nedsänkning över 1 meters djup enligt tillverkarens specifikationer - vilket gör IPX8 till det självklara valet för permanenta undervattensinstallationer och tuffa marina miljöer. Efter att ha hjälpt tusentals kunder på Bepto Connector att välja rätt IP-klassning1 för sina vattentäta kontakter och kabelgenomföringar under det senaste decenniet har jag sett hur denna till synes lilla skillnad påverkar allt från konsumentelektronik till kritiska industriella system.
Innehållsförteckning
- Vad innebär egentligen IPX7- och IPX8-klassificeringarna?
- Hur skiljer sig tillämpningar i verkligheten mellan IPX7 och IPX8?
- Vilka är kostnads- och designkonsekvenserna av varje betyg?
- Vilken klassning ska du välja för din specifika applikation?
- Hur påverkar dessa betyg den långsiktiga tillförlitligheten?
- VANLIGA FRÅGOR

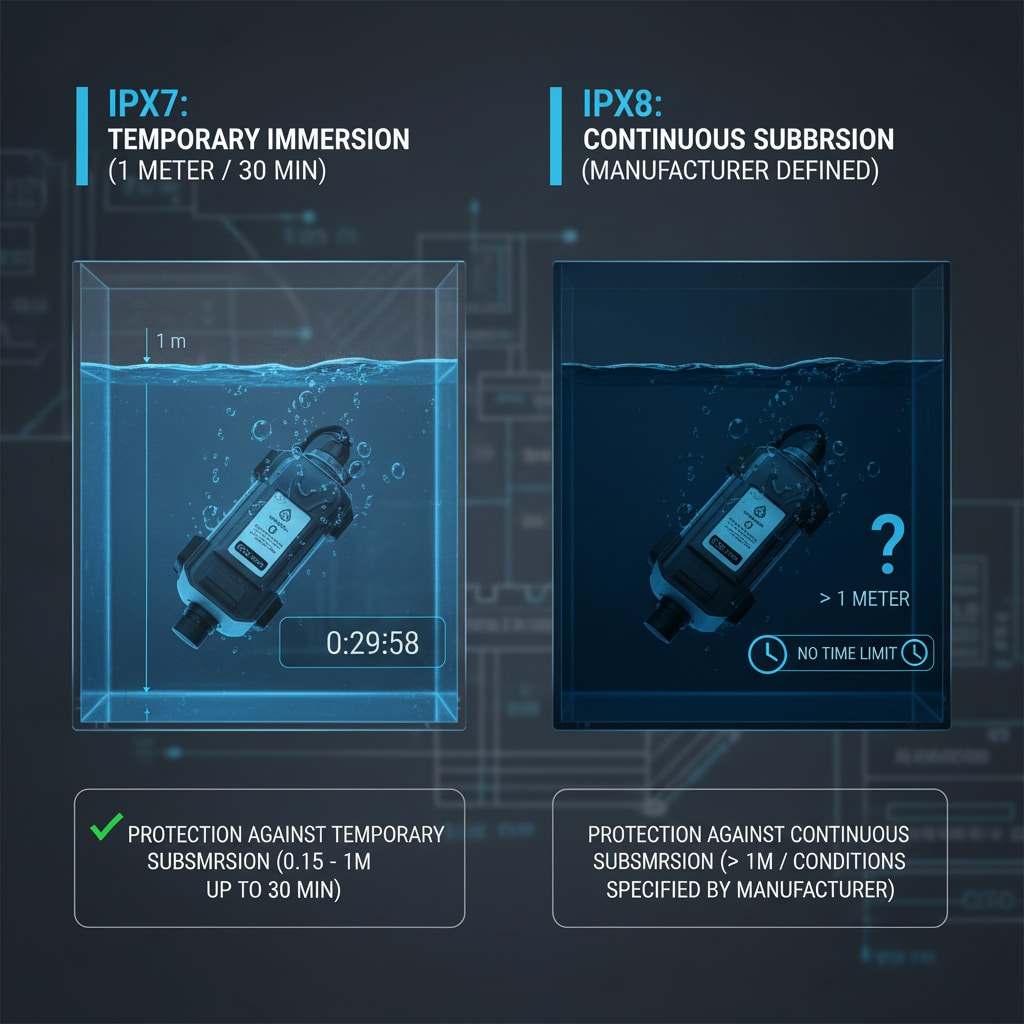

Vad innebär egentligen IPX7- och IPX8-klassificeringarna?
Genom att förstå de tekniska definitionerna kan man undvika kostsamma fel i specifikationerna. IPX7 ger skydd mot tillfällig nedsänkning på upp till 1 meters djup under högst 30 minuter, medan IPX8 ger skydd mot kontinuerlig nedsänkning på mer än 1 meters djup under förhållanden som specificeras av tillverkaren - utan standardiserade djup- eller tidsgränser för IPX8.
IPX7 Tekniska specifikationer
Testförhållanden: IPX7-testet innebär fullständig nedsänkning i vatten på djup mellan 0,15 och 1 meter under exakt 30 minuter. Enheten får inte uppvisa några vatteninträngning2 som kan störa den normala driften.
Krav på tryck: Vattentrycket på 1 meters djup motsvarar cirka 0,1 bar (1,45 psi) över atmosfärstrycket. Detta relativt låga tryck möjliggör enklare tätningskonstruktioner med standard O-ringar och packningar.
Förväntningar på återhämtning: Efter IPX7-testning måste enheterna fungera normalt utan permanenta skador. Tillfällig imma eller mindre fuktspår kan accepteras om de inte påverkar driften.
IPX8 Tekniska specifikationer
Tillverkarens definierade villkor: Till skillnad från IPX7:s standardiserade test specificeras IPX8-förhållandena av tillverkaren baserat på avsedd användning. Denna flexibilitet ger möjlighet till applikationsspecifika tester som bättre återspeglar verkliga förhållanden.
Variabilitet i djup och varaktighet: IPX8-enheter kan testas på 2 meters djup i 2 timmar, 10 meters djup i 1 timme eller till och med 50 meters djup för kontinuerlig drift, beroende på applikationskraven.
Kontinuerligt kontra tillfälligt skydd: IPX8 innebär lämplighet för kontinuerlig drift under vatten, medan IPX7 endast garanterar överlevnad vid tillfälliga nedsänkningar.
Marcus, som är chef för en offshoreplattform i Nordsjön, fick lära sig den här skillnaden den hårda vägen. Hans team använde först IPX7-klassade kopplingsdosor för anslutningar till sjökablar, eftersom man antog att de skulle klara den marina miljön. Efter flera fel på 3 meters djup under rutinunderhåll uppgraderade vi hans installation till IPX8-klassade rostfria stålkapslingar som testats på 10 meters djup. Det nya systemet har fungerat felfritt i 18 månader och eliminerar kostsamma dykoperationer för reparationer.
Viktiga testskillnader
Tolerans för vatteninträngning: IPX7 tillåter minimal vatteninträngning som inte påverkar driften, medan IPX8 normalt kräver noll vatteninträngning under testförhållanden.
Tryckcykling: IPX8-testning inkluderar ofta tryckcykling för att simulera djupförändringar, medan IPX7 använder statiska tryckförhållanden.
Varaktighet Flexibilitet: IPX7 har en fast testtid på 30 minuter, medan testtiden för IPX8 varierar beroende på användningsbehov och tillverkarens specifikationer.
Hur skiljer sig tillämpningar i verkligheten mellan IPX7 och IPX8?
Användningsmiljön avgör vilken klassning som ger tillräckligt skydd. IPX7 passar utomhusutrustning, badrumsarmaturer och enheter som ibland utsätts för vatten, medan IPX8 är avgörande för undervattenssensorer, marinelektronik och installationer som är permanent nedsänkta i vatten där fel inte kan accepteras.
IPX7 applikationsscenarier
Konsumentelektronik: Smartphones, surfplattor och bärbara enheter använder IPX7 för att överleva oavsiktliga fall i pooler, sänkor eller regn. Skyddsfönstret på 30 minuter gör det möjligt för användare att hämta och torka enheter innan skada uppstår.
Industriell utrustning för utomhusbruk: Väderstationer, utomhuskameror och jordbrukssensorer drar nytta av IPX7-skydd mot kraftigt regn och tillfälliga översvämningar utan att behöva betala merkostnaden för IPX8-design.
Badrums- och köksinredning: Strömbrytare, uttag och små apparater i våtutrymmen använder IPX7 för att klara stänk och kortvarig nedsänkning under rengöring.
Scenarier för IPX8-tillämpningar
Undervattensinstrumentering: Sensorer för vattenkvalitet, djupmätare och undervattenskameror kräver IPX8-skydd för kontinuerlig drift på specificerade djup.
Marin elektronik: Navigationsutrustning, fisksökare och kommunikationsenheter på båtar behöver IPX8-skydd för att klara vågpåverkan och eventuell nedsänkning.
Dränkbara pumpar och motorer: Utrustning som är konstruerad för kontinuerlig drift under vatten förlitar sig på IPX8-tätning för att förhindra motorskador och upprätthålla elsäkerheten.
Hassan, som driver en fiskodling i Norge, testade först IPX7-klassade vattenkvalitetsmonitorer för att minska kostnaderna. Sensorerna gick dock sönder inom några veckor på grund av kontinuerlig nedsänkning på 2 meters djup. Vi ersatte dem med IPX8-klassade sensorer som testats specifikt för kontinuerlig drift på 5 meters djup. Hans övervakningssystem ger nu tillförlitliga data för optimal hantering av fiskhälsan, vilket ökar produktionen med 15% genom bättre kontroll av vattenkvaliteten.
Hänsyn till miljöfaktorer
Temperaturcykling: Undervattensapplikationer utsätts för mindre temperaturvariationer än installationer ovan jord, men termiska cykler påverkar ändå tätningarnas prestanda över tid.
Kemisk exponering: Saltvatten, klorerat vatten och industrikemikalier kan bryta ned tätningsmaterial, vilket gör IPX8:s förbättrade skydd mer värdefullt i tuffa kemiska miljöer.
Mekanisk påfrestning: Vågverkan, strömflöde och hantering skapar mekaniska påfrestningar som IPX8-konstruktioner bättre kan hantera genom robust konstruktion och förbättrade tätningssystem.
Vilka är kostnads- och designkonsekvenserna av varje betyg?
Valet av klassificering har stor betydelse för produktkostnaden och konstruktionens komplexitet. IPX8-enheter kostar vanligtvis 30-80% mer än IPX7-ekvivalenter på grund av förbättrade tätningssystem, premiummaterial och mer komplexa tillverkningsprocesser - men denna investering förhindrar kostsamma fältfel i krävande applikationer.
Skillnader i designkomplexitet
Krav på tätningssystem: IPX7-enheter använder standard O-ringstätningar och enkla packningar, medan IPX8-konstruktioner ofta kräver flera tätningsbarriärer, tryckkompenserade tätningar eller svetsade kapslingar.
Materialval: IPX8-applikationer kräver korrosionsbeständiga material som rostfritt stål 316L3 eller specialplast, medan IPX7-enheter kan använda standardmässing eller nylonmaterial.
Tillverkningsprocesser: IPX8-enheter kräver precisionsbearbetning, specialiserad svetsning eller ultraljudstätning, vilket ökar produktionskostnaderna och kraven på kvalitetskontroll.
Kostnadsanalys per produktkategori
| Produktkategori | IPX7 Kostnad | IPX8-kostnad | Ökade kostnader | Typiska tillämpningar |
|---|---|---|---|---|
| Kabelförskruvningar | $15-25 | $25-45 | 65-80% | Marin, undervattensverksamhet |
| Kopplingsdosor | $50-100 | $80-180 | 60-80% | Undervattenssensorer |
| Anslutningar | $20-40 | $35-70 | 75-100% | Nedsänkbar utrustning |
| Inneslutningar | $100-300 | $200-600 | 100-200% | Höljen för undervattensbruk |
Överväganden om avkastning på investeringar
Analys av felkostnad: Fel i fält på enheter med otillräcklig klassning kostar vanligtvis 10-50 gånger mer än den ursprungliga prisskillnaden mellan IPX7- och IPX8-komponenter när man räknar in reservdelar, arbete och stilleståndstid.
Minskat underhåll: IPX8-enheter kräver ofta mindre frekvent underhåll och tätningsbyte, vilket minskar de långsiktiga driftskostnaderna trots en högre initial investering.
Tillförlitlighet Premium: Kritiska tillämpningar motiverar IPX8-kostnaderna genom förbättrad drifttid och minskad risk för katastrofala fel som kan äventyra personal eller utrustning.
Strategier för optimering av design
Hybrida tillvägagångssätt: I vissa system används IPX8-skydd för kritiska komponenter medan IPX7-skydd accepteras för mindre kritiska delar, vilket ger en balans mellan kostnad och tillförlitlighet.
Modulär design: Genom att separera elektronik från mekaniska komponenter kan IPX8-skydd användas där det behövs, medan IPX7 används för mindre krävande områden.
Planerad föråldring: Konsumentprodukter kan använda IPX7 med planerade utbytescykler, medan industriell utrustning kräver IPX8 för längre livslängd.
Vilken klassning ska du välja för din specifika applikation?
Applikationsanalys avgör optimal skyddsnivå. Välj IPX7 för enheter som utsätts för tillfällig vattenexponering, tillfällig utomhusanvändning eller kostnadskänsliga applikationer där det räcker med kortvarig undervattensöverlevnad - välj IPX8 för kontinuerlig undervattensdrift, kritiska system där fel inte accepteras eller tuffa marina miljöer.
Ramverk för beslutsmatris
Exponeringens varaktighet: Applikationer med kontinuerlig vattenkontakt kräver IPX8, medan intermittent exponering kan använda IPX7-skydd.
Krav på djup: För användning på mindre än 1 meters djup krävs IPX8-skydd, eftersom IPX7-test inte validerar prestanda på större djup.
Konsekvenser av misslyckande: Kritiska system där fel skapar säkerhetsrisker, miljöskador eller betydande ekonomiska förluster motiverar IPX8-investeringar.
Underhåll Tillgänglighet: Fjärran eller svåråtkomliga installationer drar nytta av IPX8:s förbättrade tillförlitlighet för att minimera servicebehovet.
Applikationsspecifika riktlinjer
Konsumentelektronik:
- Smartphones, surfplattor: IPX7 lämplig för normal användning
- Dykdatorer, undervattenskameror: IPX8 nödvändig
- Fitnessarmband: IPX7 tillräcklig för simning
Industriella tillämpningar:
- Sensorer för utomhusbruk: IPX7 för skydd mot väder och vind
- Sensorer för undervattensbruk: IPX8 för kontinuerlig drift
- Marin utrustning: IPX8 för tillförlitlighet
Tillämpningar inom fordonsindustrin:
- Komponenter till motorrummet: IPX7 för skydd mot stänk
- System för undervattensfordon: IPX8 för nedsänkning i vatten
- Belysning på utsidan: IPX7-anpassad
Processen för kostnads- och nyttoanalys
Riskbedömning: Beräkna potentiella felkostnader inklusive ersättning, arbete, stilleståndstid och följdskador.
Krav på tillförlitlighet: Bestäm acceptabla felfrekvenser och underhållsintervall för din applikation.
Miljöns allvarlighetsgrad: Bedöm de faktiska exponeringsförhållandena, inklusive djup, varaktighet, temperatur och kemiska faktorer.
Efterlevnad av regelverk: Vissa branscher kräver specifika IP-klasser för säkerhet eller miljöskydd.

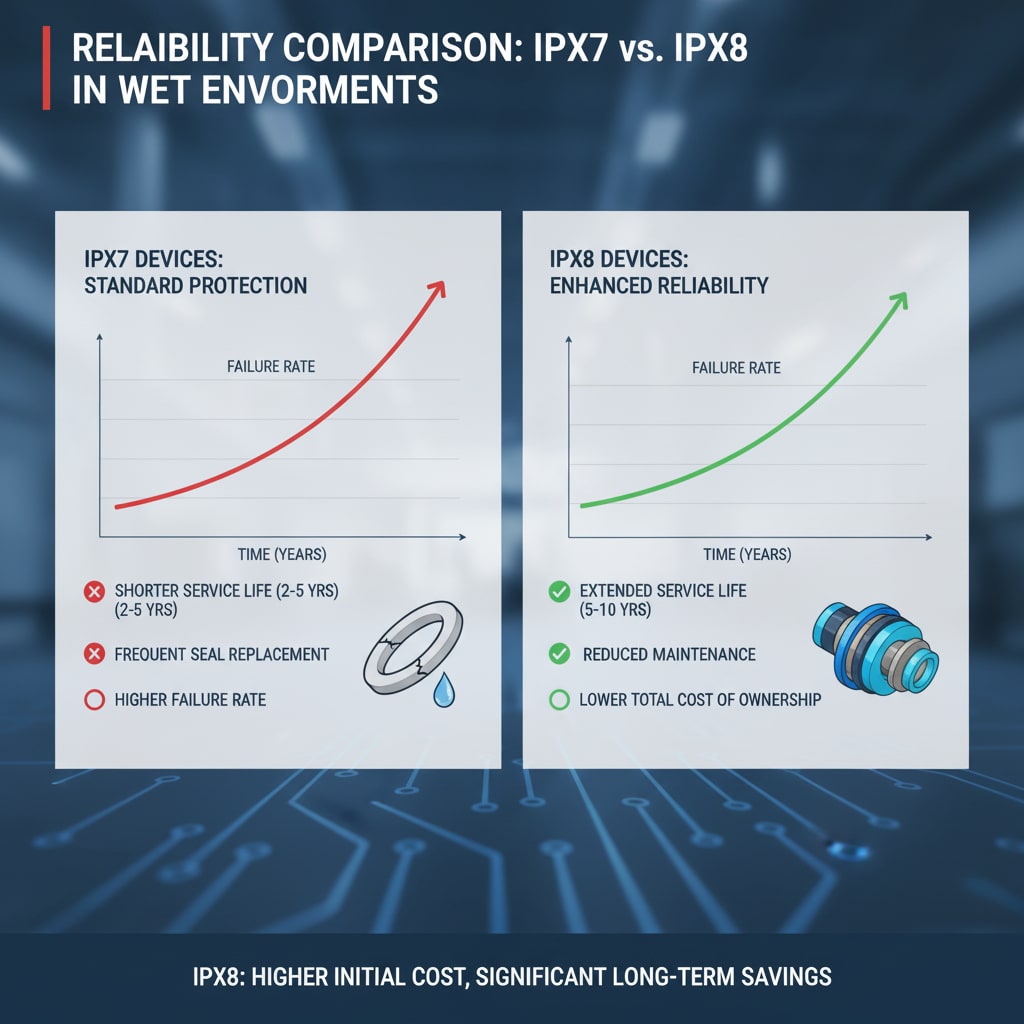

Hur påverkar dessa betyg den långsiktiga tillförlitligheten?
Skyddsklasser har en direkt inverkan på livslängd och underhållskrav. IPX8-enheter ger vanligtvis 2-5 gånger längre livslängd i våta miljöer jämfört med IPX7-ekvivalenter, med minskad frekvens för tätningsbyte och lägre felfrekvens - vilket gör IPX8 mer kostnadseffektivt för långsiktiga installationer trots högre initialkostnader.
Nedbrytningsmönster för tätningar
IPX7 Tätningsprestanda: Standardtätningar i IPX7-enheter förlorar gradvis sin effektivitet genom UV-exponering, temperaturväxlingar och kemiska angrepp. Typiska bytesintervall för tätningar varierar mellan 2-5 år beroende på förhållandena.
IPX8 Tätning Hållbarhet: Förbättrade tätningssystem i IPX8-enheter använder premiummaterial och flera barriärkonstruktioner som förlänger livslängden till 5-10 år under liknande förhållanden.
Skillnader i feltillstånd: IPX7-enheter upplever vanligtvis gradvis försämring av tätningen med varningssignaler, medan IPX8-fel ofta är mer plötsliga men mindre frekventa.
Påverkan av miljöstress
Effekter av termisk cykling: Upprepade temperaturförändringar utsätter tätningsmaterial för påfrestningar. IPX8-konstruktioner har bättre anpassning till termisk expansion genom flexibla tätningsutformningar och materialval.
Kemisk beständighet: Saltvatten, oljor och industrikemikalier påskyndar nedbrytningen av tätningarna. IPX8-enheter använder kemiskt resistenta material som bibehåller integriteten längre.
Mekaniskt slitage: Vibrationer, tryckcykler och hantering utsätter gradvis tätningarna för slitage. IPX8-konstruktioner innehåller slitstarka material och skyddsfunktioner.
Analys av underhållskostnader
Förebyggande underhåll: IPX7-enheter kräver tätningskontroll och tätningsbyte oftare, vilket ökar underhållskostnaderna över tid.
Ersättning för fel: IPX8-enheter drabbas av färre katastrofala fel, vilket minskar kostnaderna för akutbyte och systemavbrott.
Total ägandekostnad: Trots högre initialkostnader ger IPX8-enheter ofta lägre total ägandekostnad genom minskat underhåll och längre livslängd.
Strategier för övervakning av prestanda
Test av tätningsintegritet: Regelbunden tryckprovning kan upptäcka försämring av tätningen innan fel uppstår, vilket möjliggör planerat underhåll.
Miljöövervakning: Genom att följa temperatur, luftfuktighet och kemisk exponering kan man förutse när tätningarna ska bytas ut.
Analys av fel: Genom att förstå felsituationer kan man optimera underhållsscheman och förbättra framtida konstruktioner.
Slutsats
Valet mellan IPX7- och IPX8-skydd har en betydande inverkan på enhetens prestanda, tillförlitlighet och totala ägandekostnad. Medan IPX7 ger tillräckligt skydd för tillfällig vattenexponering och kostnadskänsliga applikationer, ger IPX8 det förbättrade skydd som krävs för kontinuerlig undervattensdrift och kritiska system. Vi på Bepto Connector hjälper ingenjörer att fatta välgrundade beslut genom att tillhandahålla detaljerade applikationsanalyser och testdata för våra vattentäta kabelförskruvningar, kontakter och kapslingar. Kom ihåg: att investera i rätt skyddsnivå på förhand förhindrar kostsamma fel och säkerställer tillförlitlig långsiktig drift. När vattenskydd är avgörande för att din applikation ska bli framgångsrik, kompromissa inte med specifikationerna 😉.
VANLIGA FRÅGOR
F: Kan IPX7-enheter användas under vatten under kortare perioder?
A: IPX7-enheter kan klara nedsänkning i vatten upp till 1 meters djup i högst 30 minuter, men de är inte avsedda för regelbunden användning under vatten. Vid upprepad eller långvarig exponering under vatten bör du välja IPX8-klassade enheter för att säkerställa tillförlitlig prestanda.
Fråga: Är IPX8 alltid bättre än IPX7?
A: IPX8 ger överlägset vattenskydd men kostar 30-80% mer än IPX7. För applikationer med endast tillfällig vattenexponering, t.ex. utomhuselektronik eller badrumsarmaturer, erbjuder IPX7 tillräckligt skydd till en lägre kostnad.
F: Hur djupt kan IPX8-enheter gå under vatten?
A: IPX8-djupkapaciteten varierar beroende på tillverkarens specifikationer. Vissa IPX8-enheter fungerar på 2-3 meters djup, medan andra klarar 10+ meters djup. Kontrollera alltid tillverkarens specifika djup- och varaktighetsklassificering för din applikation.
F: Skyddar IPX7- och IPX8-klassningarna mot högtrycksvattenstrålar?
A: Varken IPX7 eller IPX8 skyddar mot högtrycksvattenstrålar - för det krävs IPX5- eller IPX6-klassning. Dessa klassificeringar omfattar endast skydd mot nedsänkning, inte mot vattenstrålar under tryck.
F: Hur ofta ska jag byta ut tätningar i IPX7- respektive IPX8-enheter?
A: IPX7-enheter behöver normalt byta tätning vart 2-5:e år, medan IPX8-enheter kan klara 5-10 år mellan tätningsbytena. De faktiska intervallerna beror på miljöförhållanden, användningsmönster och tätningsmaterialets kvalitet.
-
