En guide för val av kontaktdon för högtryckstvättmiljöer

Att välja fel kontaktdon för högtrycksspolningsmiljöer kan leda till katastrofala utrustningsfel, kontamineringsrisker och kostsamma produktionsavbrott som dagligen plågar livsmedels-, läkemedels- och kemisk industri. Många ingenjörer antar felaktigt att standardklassificeringen IP67 ger tillräckligt skydd, bara för att upptäcka att deras kontaktdon går sönder inom några veckor när de utsätts för rengöringscykler på över 1000 PSI. Högtrycksanslutningar kräver IP69K-klassning¹ med specialiserade tätningssystem, konstruktion i rostfritt stål 316L och FDA-godkända material som tål ångrengöring, frätande kemikalier och tryck upp till 1450 PSI samtidigt som den elektriska integriteten bibehålls. Efter att ha hjälpt otaliga anläggningschefer på Bepto Connector att hantera dessa krävande specifikationer under det senaste decenniet har jag sett hur rätt val av kontaktdon kan eliminera 90% av fel relaterade till tvätt och säkerställa kontinuerlig produktionstid.

Innehållsförteckning

• Vad gör högtrycksspolningsmiljöer så utmanande?
• Vilken IP-klassning behöver du egentligen för tvättbara applikationer?
• Vilka material tål upprepad kemisk exponering?
• Hur säkerställer man tätningens integritet på lång sikt?
• Vilka är de dolda kostnaderna för felaktigt val av kontaktdon?
• VANLIGA FRÅGOR

Vad gör högtrycksspolningsmiljöer så utmanande?

Att förstå utmaningarna med tvättning förhindrar kostsamma specifikationsfel och säkerställer tillförlitlig drift. Högtryckstvättmiljöer kombinerar extremt vattentryck (upp till 1450 PSI), höga temperaturer (180 °F ånga), aggressiva kemikalier (frätande rengöringsmedel, syror) och termiska chockcykler som förstör standardkontakter inom några dagar – vilket kräver specialiserade IP69K-klassade konstruktioner med förbättrad tätning och kemikaliebeständiga material.

Extrema tryck- och temperaturförhållanden

Högtrycksvattenpåverkan: Industriella tvättsystem arbetar vanligtvis vid 800–1450 PSI, vilket skapar vattenslagseffekter² som kan tvinga vatten förbi standardtätningar. Detta tryck är 10–20 gånger högre än typiska regn- eller stänktillstånd som standardiserade IP-klassificeringar hanterar.

Utmaningar med ångrengöring: Många anläggningar använder ånga med en temperatur på 82 °C (180 °F) för sanering, vilket skapar en termisk chock när den heta ångan kommer i kontakt med kall utrustning. Denna snabba temperaturförändring gör att tätningsmaterialet expanderar och krymper, vilket skapar läckagevägar.

Effekter av tryckcykling: Upprepade tryckpåverkningar sliter på kontaktdonens höljen och tätningar. Standardkontaktdon av plast spricker ofta under cykliska tryckbelastningar, medan otillräckliga tätningskonstruktioner medför gradvis vatteninträngning.

Kemisk aggression

Kaustiska rengöringsmedel: Natriumhydroxidlösningar (upp till 4%-koncentration) angriper aluminium, mässing och standardplaster. Dessa kemikalier är nödvändiga för att avlägsna organiska föroreningar, men förstör icke-resistenta material.

Syrabaserade desinfektionsmedel: Desinfektionsmedel som innehåller fosforsyra och perättiksyra korroderar vanliga metaller och bryter ned gummitätningar. Livsmedelsanläggningar använder vanligtvis dessa kemikalier dagligen för att bekämpa patogener.

Klorbaserade desinfektionsmedel: Hypokloritlösningar orsakar spänningssprickor i många plaster och påskyndar korrosion i standardkvaliteter av rostfritt stål. Koncentrationer upp till 200 ppm är vanliga inom livsmedelsindustrin.

Marcus, produktionschef på en fjäderfäförädlingsanläggning i Arkansas, lärde sig dessa utmaningar den hårda vägen. Hans anläggning installerade initialt standard IP67-kabelgenomföringar av mässing på motorstyrningspanelerna, i förvissningen om att de skulle klara rengöringsprocessen. Inom tre veckor hade kaustiska rengöringsmedel korroderat mässinggängorna, och högtrycksspolning tvingade in vatten i elskåpen. Vi ersatte hela installationen med IP69K-klassade kabelgenomföringar i rostfritt stål 316L med EPDM-tätningar klassade för livsmedelskemikalier. Hans anläggning har nu varit i drift i 18 månader utan ett enda fel relaterat till tvätt, och har bibehållit HACCP-överensstämmelse³ och eliminera produktionsförseningar.

Termisk chock och cykling

Snabba temperaturförändringar: Utrustningens ytor kan utsättas för temperaturväxlingar på upp till 100 °F på några minuter under ångrengöring följt av sköljning med kallt vatten. Denna termiska chock skapar differentierad expansion som belastar anslutningsenheterna.

Försämring av tätningsmaterial: Standard NBR- och silikontätningar förlorar elasticitet vid upprepade temperaturväxlingar, vilket skapar permanenta läckagevägar som äventyrar IP-skyddet.

Bostadsstress: Plastkapslingar kan spricka under termisk påfrestning, medan olika metaller skapar galvanisk korrosion när de utsätts för ledande rengöringsmedel.

Vilken IP-klassning behöver du egentligen för tvättbara applikationer?

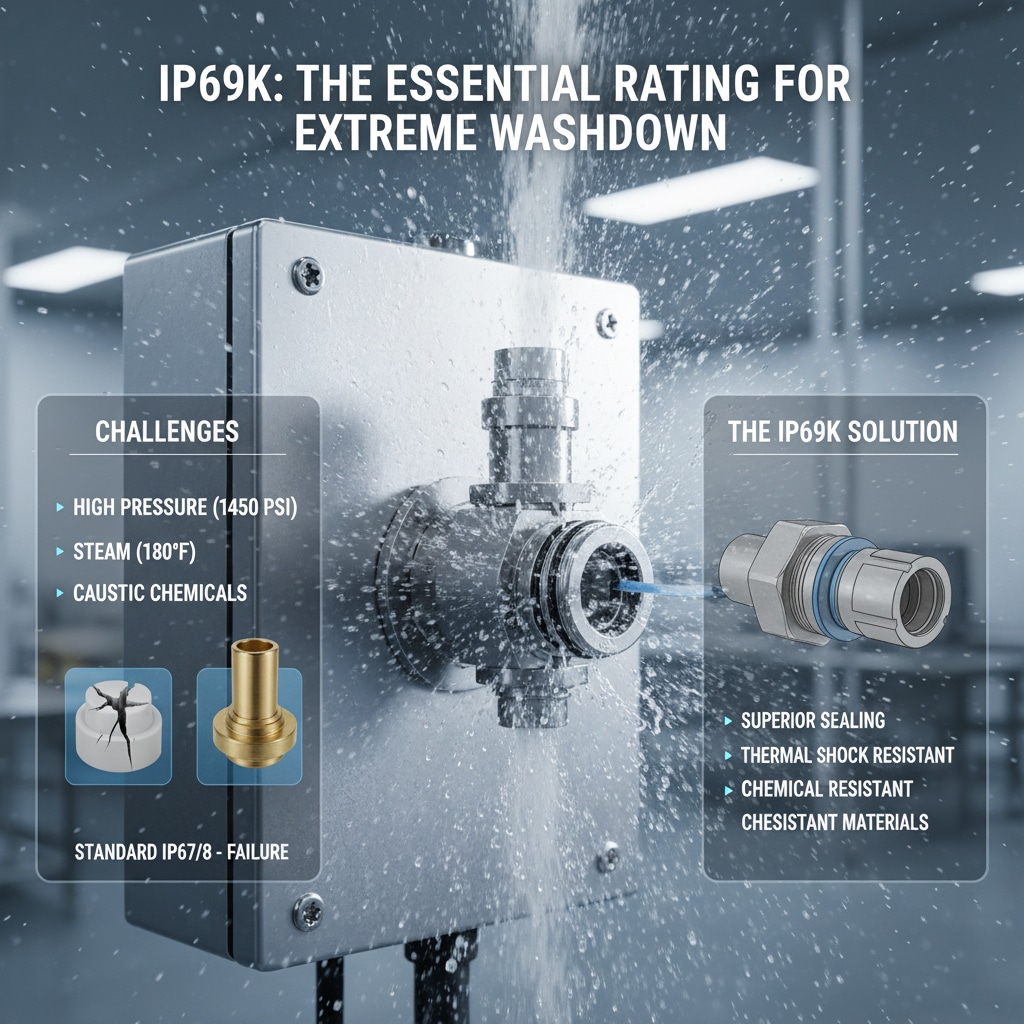

Valet av IP-klassning avgör hur väl produkten tål tvätt och dess långsiktiga tillförlitlighet. IP69K är den enda klassificeringen som är specifikt utformad för högtrycks- och högtemperaturtvätt, testad vid 1450 PSI och 176 °F – medan standardklassificeringarna IP67/IP68 misslyckas katastrofalt under dessa förhållanden, vilket gör IP69K obligatorisk för livsmedels-, läkemedels- och kemikalietvättsmiljöer.

Jämförelse mellan IP69K och standardklassificeringar

IP67-begränsningar: IP67-testning innebär nedsänkning i 1 meter vatten vid atmosfärstryck. Detta ger inget skydd mot högtrycksspolning, ångrengöring eller kemisk exponering som är vanligt förekommande i tvättmiljöer.

IP68 Otillräcklighet: IP68 klarar djupare nedsänkning, men inte högtryckssprutning eller höga temperaturer. Många IP68-kontakter slutar fungera omedelbart när de utsätts för ett tvättryck på över 800 PSI.

IP69K-överlägsenhet: IP69K-testningen simulerar specifikt tvättförhållanden med hjälp av 1450 PSI vattensprutning vid 176 °F från flera vinklar. Denna klassificering säkerställer att kontakterna klarar faktiska rengöringsprocesser.

Betyg	Tryckprov	Temperatur	Lämplig för tvätt
IP67	Atmosfärisk	Omgivande	Otillräcklig
IP68	Atmosfärisk	Omgivande	Otillräcklig
IP69K	1450 PSI	176 °F	Väsentligt

Förstå IP69K-testkraven

Sprutprovning från flera vinklar: IP69K-testning utsätter kontakterna för högtryckssprutning från fyra olika vinklar, vilket garanterar fullständigt skydd oavsett installationsriktning.

Varaktighet och cykler: Testerna pågår i 30 sekunder per vinkel med specifika munstycksavstånd och sprutmönster som efterliknar prestandan hos industriell rengöringsutrustning.

Kriterier för godkänt/underkänt: Inget vatten får tränga in – även spår av fukt som inte påverkar IP67-testningen kommer att orsaka IP69K-fel, vilket garanterar absolut skydd.

Applikationsspecifikt val av klassning

Livsmedelsbearbetning: IP69K är obligatoriskt för alla elektriska anslutningar i produktionsområden som omfattas av USDA/FDA:s rengöringskrav. Lägre klassificeringar medför risk för kontaminering och överträdelser av reglerna.

Läkemedelstillverkning: IP69K krävs i sterila bearbetningsområden där ångsterilisering och kemisk desinfektion är rutin. Standardklassificeringar klarar inte valideringsrengöringscykler.

Kemisk bearbetning: IP69K är nödvändigt där kaustiska eller sura rengöringsmedel används regelbundet. Förutom tryck- och temperaturbeständighet måste även kemisk kompatibilitet verifieras.

Vilka material tål upprepad kemisk exponering?

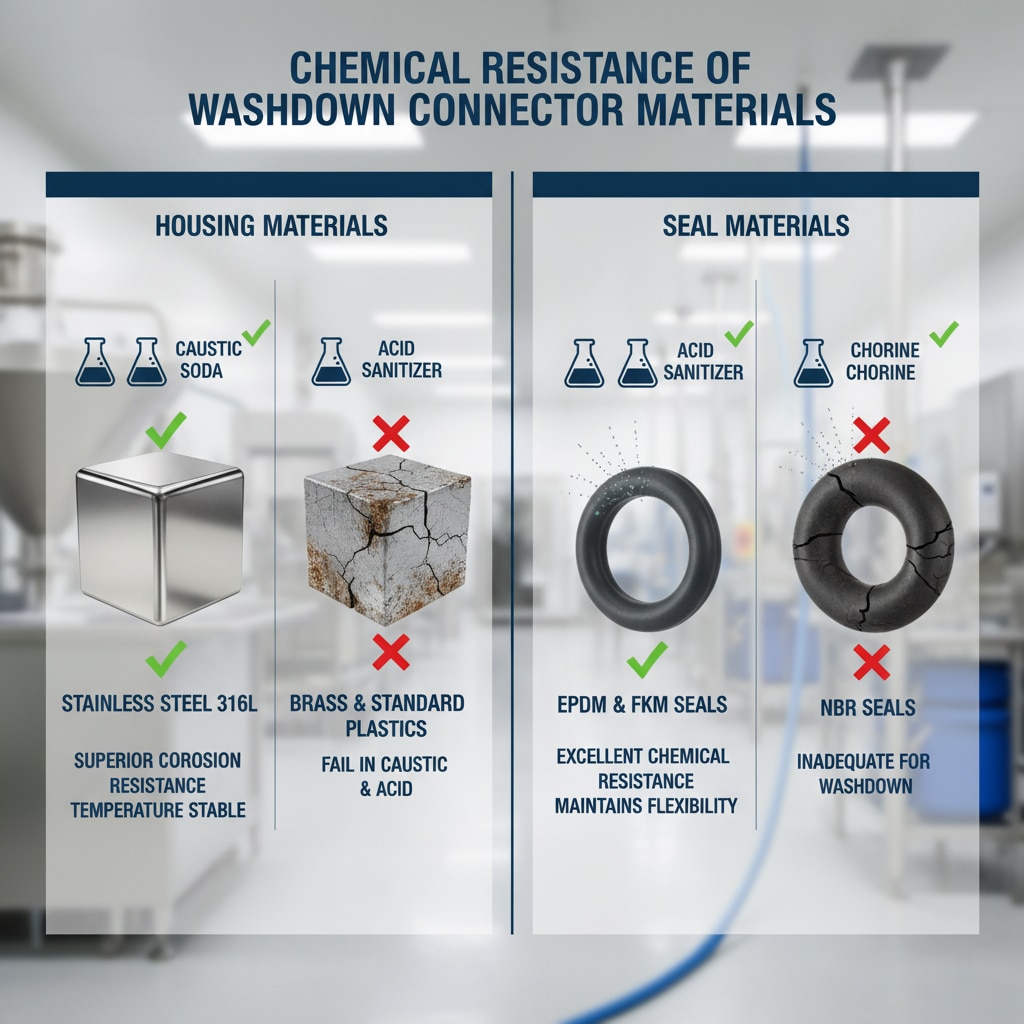

Materialvalet avgör hur länge kontakten håller i aggressiva rengöringskemikalier. Rostfritt stål 316L ger överlägsen korrosionsbeständighet mot kaustiska rengöringsmedel och syror, medan EPDM- och FKM-tätningar motstår kemiska angrepp och behåller sin flexibilitet genom temperaturväxlingar – standardmaterial som mässing, aluminium och NBR slits snabbt i miljöer med hög rengöringsfrekvens.

Krav på material för bostäder

Rostfritt stål 316L Fördelar: Molybdenhalten i 316L ger exceptionell motståndskraft mot kloridinducerad korrosion. Denna kvalitet tål natriumhypoklorit, kaustiksoda och de flesta syrabaserade desinfektionsmedel utan att brytas ned.

Begränsningar för plasthöljen: Standardhöljen av nylon och PVC spricker vid exponering för frätande ämnen och termiska cykler. Även högkvalitativa plaster som PEEK är känsliga för spänningssprickor från rengöringskemikalier.

Ytfinishens betydelse: Elektropolerade ytor av rostfritt stål motverkar bakterietillväxt och är lättare att rengöra än grova ytor. För applikationer som kommer i kontakt med livsmedel rekommenderas Ra-värden under 0,5 mikrometer.

Val av tätningsmaterial

EPDM-prestanda: Etylenpropylendienmonomer-tätningar är utmärkta i frätande miljöer och behåller sin flexibilitet inom ett brett temperaturområde (-40 °F till +300 °F). FDA-godkända kvaliteter finns tillgängliga för kontakt med livsmedel.

FKM för extrema förhållanden: Fluorelastomertätningar ger överlägsen kemisk beständighet mot syror, lösningsmedel och oxidationsmedel. Dessa högkvalitativa tätningar motiverar sin högre kostnad i tuffa kemiska miljöer.

Fel på NBR-tätningar: Standardtätningar av nitrilgummi sväller i många rengöringskemikalier och förlorar sin tätningsförmåga. De är olämpliga för alla tvättapplikationer som involverar kemikalier.

Hassan, som driver en mejerifabrik i Wisconsin, specificerade initialt standardkabelgenomföringar i mässing med NBR-tätningar för att hålla nere kostnaderna. Men den dagliga CIP (rengöring på plats)⁴ Cykliska processer med 2% natriumhydroxidlösning korroderade snabbt mässingen och fick NBR-tätningarna att svälla och gå sönder. Mjölkföroreningar från vatteninträngning tvingade fram en fullständig avstängning av produktionslinjen och $50 000 i produktförlust. Vi uppgraderade hans installation till 316L rostfria kabelgenomföringar med FDA-godkända EPDM-tätningar. Anläggningen har nu upprätthållit perfekta hygieniska förhållanden i över två år, klarat alla USDA-inspektioner och eliminerat föroreningsrisker.

Verifiering av kemisk kompatibilitet

Analys av rengöringsmedel: Dokumentera alla rengöringskemikalier, koncentrationer, temperaturer och kontakttider. Denna information är viktig för att kunna välja rätt material och kontrollera kompatibiliteten.

Accelererad testning: Många leverantörer tillhandahåller tabeller över kemisk kompatibilitet, men faktiska tester i dina specifika rengöringslösningar ger de mest tillförlitliga uppgifterna för kritiska tillämpningar.

Efterlevnad av regelverk: Livsmedels- och läkemedelsapplikationer kräver att FDA-, USDA- eller 3-A-hygienstandarder uppfylls. Kontrollera att alla material uppfyller gällande bestämmelser för din bransch.

Hur säkerställer man tätningens integritet på lång sikt?

Tätningens utformning och underhåll avgör hur tillförlitlig anslutningen är vid tvätt över tid. Flera tätningsbarriärer, utbytbara tätningselement och korrekta specifikationer för installationsmoment säkerställer långsiktig integritet – medan konstruktioner med enkel tätning, permanenta tätningar och felaktig installation skapar felpunkter som äventyrar IP-skyddet inom några månader efter exponering för tvätt.

Avancerad tätningsteknik

Dubbla tätningssystem: Primära och sekundära tätningar ger redundant skydd mot vatteninträngning. Om den primära tätningen slutar fungera upprätthåller den sekundära tätningen skyddet tills underhåll kan utföras.

Tryckkompenserade konstruktioner: Vissa högkvalitativa kopplingar använder tryckkompensation för att utjämna interna och externa tryck, vilket minskar belastningen på tätningarna under högtrycksspolningscykler.

Utbytbara tätningselement: Modulära tätningskonstruktioner möjliggör byte på plats utan att hela kontakten behöver bytas ut, vilket minskar underhållskostnaderna och minimerar driftstopp.

Bästa praxis för installation

Specifikationer för vridmoment: Överdriven åtdragning krossar tätningar och skapar läckagevägar, medan underdriven åtdragning tillåter vatteninträngning. Följ tillverkarens vridmomentspecifikationer noggrant med hjälp av kalibrerade verktyg.

Förberedelse av tråd: Rengör gängorna och applicera lämpligt gängtejp eller gängförseglingsmedel. Förorenade gängor förhindrar korrekt tätningskompression och skapar läckagevägar.

Överväganden om orientering: Installera kontakter för att minimera direkt sprutpåverkan där det är möjligt. Även om IP69K-kontakter klarar direkt sprutpåverkan, förlänger minskad exponering tätningens livslängd.

Underhåll och inspektion

Förebyggande byte av tätning: Byt ut tätningar med jämna mellanrum beroende på rengöringsfrekvens och kemisk exponering. Proaktivt byte förhindrar oväntade fel under produktionen.

Protokoll för visuell inspektion: Regelbunden inspektion av tätningsskador, sprickor i höljet eller tecken på korrosion möjliggör tidiga ingripanden innan fel uppstår.

Tryckprovning: Periodiska trycktester verifierar tätningens integritet och identifierar försämringar innan de orsakar skador på utrustningen eller föroreningar.

Vilka är de dolda kostnaderna för felaktigt val av kontaktdon?

Felaktigt val av kontaktdon medför kostnader som vida överstiger de initiala besparingarna. Felaktiga val av kontaktdon kostar vanligtvis 10–50 gånger inköpspriset i form av produktionsstopp, föroreningsincidenter, skador på utrustning och överträdelser av regler – medan korrekta IP69K-kontaktdon eliminerar dessa risker och ger positiv avkastning på investeringen inom några månader tack vare förbättrad tillförlitlighet.

Direkta felkostnader

Nödvändigt utbyte: Defekta kontakter måste omedelbart bytas ut, vilket kräver expressleverans och övertidsarbete. Akuta reparationer kostar vanligtvis 5–10 gånger mer än normala underhållskostnader.

Produktionsstopp: Varje timmes produktionsstopp kan kosta tusentals kronor i förlorade intäkter. Livsmedelsbearbetningslinjer som genererar $10 000 kronor per timme drabbas av allvarliga ekonomiska konsekvenser vid fel på kontaktdon.

Skador på utrustning: Vatteninträngning skadar motorer, drivsystem och styrsystem. Sekundära skador överstiger ofta $10 000 per incident när elektrisk utrustning skadas.

Kostnader för reglering och efterlevnad

Föroreningsincidenter: Vatteninträngning kan föra in patogener eller främmande material i livsmedelsprodukter. Produktåterkallelser kostar miljontals kronor och skadar varumärkets rykte permanent.

Regelöverträdelser: Misslyckade rengöringsprocedurer på grund av utrustningsproblem leder till varningar från FDA, stängning av anläggningar och juridiska påföljder som vida överstiger kostnaderna för kopplingarna.

Revisionsfel: Tredjepartsrevisioner (SQF, BRC, FSSC 22000) identifierar brister i tvättutrustningen som kräver omedelbar korrigering och kostnader för ny revision.

Långsiktig operativ påverkan

Underhållsarbete: Frekvent byte av kontaktdon förbrukar underhållsresurser som skulle kunna användas till andra viktiga behov. Korrekt utvalda kontaktdon minskar underhållet med 80–90%.

Rengöringseffektivitet: Komprometterade elektriska system kan kräva manuell rengöring när automatiska system inte fungerar, vilket ökar arbetskostnaderna och minskar rengöringens jämnhet.

Konsekvenser för försäkringen: Upprepade föroreningsincidenter eller säkerhetsöverträdelser kan leda till höjda försäkringspremier eller ogiltigförklaring av försäkringsskyddet för utrustningsfel som kunde ha förhindrats.

Avkastning på korrekt specifikation

Återbetalningstid: Premium IP69K-kontakter betalar sig vanligtvis inom 6–12 månader genom att fel elimineras och underhållskostnaderna minskar.

Förbättrad tillförlitlighet: Korrekt anslutningar minskar tvättrelaterade fel med 90%+, vilket förbättrar total utrustningseffektivitet (OEE)⁵.

Sinnesro: Att veta att dina elektriska anslutningar klarar alla rengöringsprocedurer eliminerar stress och gör att du kan fokusera på att optimera produktionen istället för att hantera kriser.

Slutsats

Att välja kontakter för högtrycksspolningsmiljöer kräver förståelse för de unika utmaningar som tryck, temperatur och kemisk exponering innebär, vilka förstör standardkomponenter. IP69K-klassning med konstruktion i rostfritt stål 316L och kemikaliebeständiga tätningar är den enda tillförlitliga lösningen för livsmedels-, läkemedels- och kemisk industri. På Bepto Connector har vi hjälpt hundratals anläggningar att eliminera fel vid tvätt genom korrekt specifikation av kontaktdon och support inom applikationsteknik. Investeringen i kontaktdon som är klassade för tvätt lönar sig genom eliminerad driftstopp, minskat underhåll och efterlevnad av regler. När produktionens drifttid och produktsäkerhet är beroende av elektrisk tillförlitlighet, kompromissa aldrig med specifikationerna för kontaktdon för tvätt 😉

VANLIGA FRÅGOR

1. Förstå detaljerna i IP69K-klassificeringen, den högsta nivån av inträngningsskydd, som certifierar utrustning för högtryckstvätt. ↩

2. Utforska det fluidmekaniska fenomenet vattenslag, en tryckstöt som uppstår när en fluid i rörelse tvingas stanna eller ändra riktning plötsligt. ↩

3. Lär dig mer om HACCP-systemet (Hazard Analysis Critical Control Point), en förebyggande metod för livsmedelssäkerhet mot biologiska och kemiska risker. ↩

4. Upptäck metodiken bakom CIP-system (Clean-In-Place), som använder en blandning av kemikalier, värme och vatten för att rengöra maskiner utan demontering. ↩

5. Förstå totalutrustningseffektivitet (OEE), en viktig prestationsindikator som mäter produktiviteten i tillverkningen och identifierar förluster. ↩
