Для стерилизуемых вентиляционных пробок нужны материалы, которые сохраняют работоспособность газового пути, крепления мембраны и монтажного уплотнения в предусмотренном цикле обработки паром или этиленоксидом (ETO). Я сначала определяю задачу вентиляционной пробки, а затем рассматриваю мембрану, корпус и уплотнение как одну сборку. При многократном воздействии пара важны стойкость к влажному теплу и отвод конденсата. Для ETO также нужно учитывать поглощение газа, аэрацию и требования к остаточным веществам в готовом устройстве.
Ключевые выводы
- Соотнесите материалы с полным циклом, включая очистку, перепады давления, сушку или аэрацию и повторное использование.
- Мембрана из PTFE может быть установлена на опору из другого полимера внутри металлического или пластикового корпуса; осматривайте всю конструкцию.
- Для пара сравните сохранение формы, восстановление уплотнения, крепление мембраны и расход после предусмотренных повторных воздействий.
- При обработке ETO различайте открытый газовый путь и удаление газа, поглощенного материалами сборки.
- Выбирайте и испытывайте установленную вентиляционную пробку в том состоянии, в котором оборудование вернется к эксплуатации.

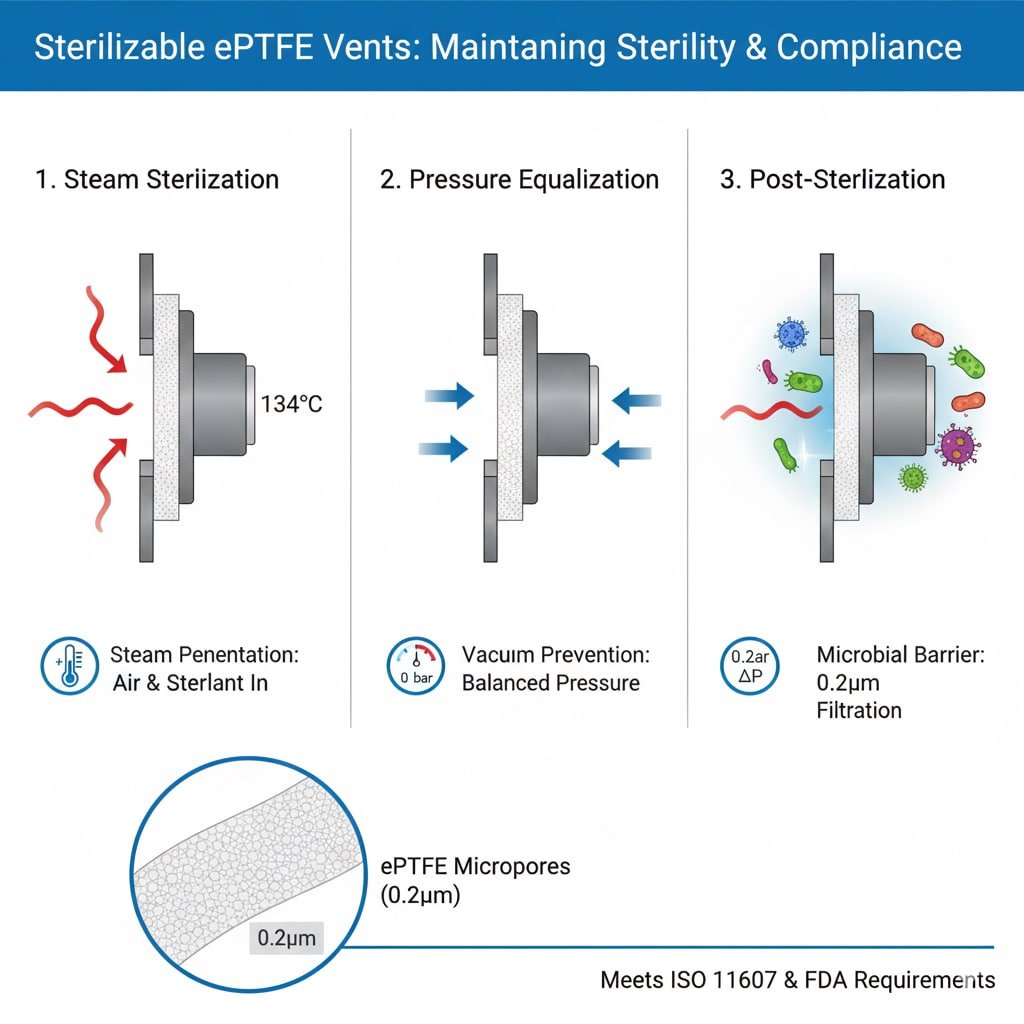

Сопоставьте стерилизуемые вентиляционные пробки с процессом и функцией
Полный профиль воздействия процесса — это вся история воздействий на компонент. Учитывайте очистку, нагрев, переходы давления, выдержку при стерилизации, охлаждение и сушку или аэрацию. Для сборки, рассчитанной на повторное использование, важно повторение циклов. Уплотнение под сжатием и свободный образец того же полимера могут по-разному вести себя на протяжении такой истории.
Сначала определите, что должна делать вентиляционная пробка. Вентиляционный элемент для выравнивания давления пропускает газ при изменении давления в корпусе. Путь доступа стерилизующего агента позволяет среде процесса проникнуть в заданное пространство. Микробный барьер выполняет функцию удерживания. Одна сборка может выполнять несколько задач, но выбор материала, требования к расходу и метод испытания должны учитывать каждую из них.
ISO 17665:2024 охватывает разработку, валидацию и текущий контроль стерилизации медицинских изделий влажным теплом. ISO 11135:2014 охватывает соответствующий процесс с ETO. Приведенный ниже выбор материалов помогает принимать решения о процессе; фактическое воздействие на установленную вентиляционную пробку определяется валидированным циклом для устройства.
| Этап воздействия | Особенности пара/автоклавирования | Особенности ETO | Последствия для вентиляционной пробки |
|---|---|---|---|
| Подготовка | Очистка, ополаскивание и состояние загрузки | Очистка, предварительное кондиционирование и увлажнение | Остатки веществ и влага могут влиять на уплотнения и газовый путь |
| Выдержка в процессе | Влажное тепло достигает открытых и защищенных поверхностей | Газ достигает предусмотренных поверхностей | Мембрана, опора и соединения могут испытывать разные локальные условия |
| Изменение давления | Импульсы вакуума, выпуск пара и охлаждение | Откачка и промывка воздухом | Направление перепада давления на мембране может изменяться |
| Восстановление | Отвод конденсата и сушка | Аэрация и применимый конечный показатель остаточных веществ | Даже внешне исправной вентиляционной пробке может потребоваться дополнительное восстановление перед использованием |
| Повторное использование | Накопленные циклы и этапы очистки | Повторная обработка, если она предусмотрена | Полная история воздействий влияет на сохранение функций |
Я соотношу эту последовательность с фактическим положением при монтаже. Открытая сторона мембраны, утопленное O-кольцо и клей под опорой могут испытывать разное воздействие влаги и газообмена. Учитывайте такие защищенные участки при выборе цикла и мест испытания. Руководство о влиянии автоклавирования и гамма-излучения на материалы рассматривает нагрузки, возникающие при других методах.
Рассматривайте конструкцию вентиляционной пробки целиком
Состав материалов включает мембрану, опору, корпус, материалы соединений, уплотнение и монтажный интерфейс. Проследите газовый путь через эти слои, а затем возможные пути жидкости вокруг них. Прочный корпус удерживает сборку, мембрана регулирует прохождение через свою поверхность, а монтажное уплотнение закрывает путь вокруг корпуса.
Полезный пример приведен в инструкции Cytiva для Acro 50: устройство объединяет гидрофобную мембрану из PTFE с опорой и корпусом из полипропилена. В инструкциях отдельно рассматриваются автоклавирование, ETO и испытание на целостность. Этот пример устройства для исследовательского применения показывает, почему одного названия мембраны недостаточно для описания всей сборки; ее рабочие ограничения относятся именно к этому изделию.
Я на раннем этапе проверяю опору и способ соединения. Мембрана может сохранять форму, тогда как опора деформируется или краевое крепление раскрывается. И наоборот, перекрытый газовый путь может снизить расход, даже если мембрана осталась целой. Определив затронутый слой, легче выбрать полезное изменение материала или геометрии.
Техник сравнивает мембрану вентиляционной пробки, опору, корпус, уплотнение и собранный образец рядом с приборами для измерения размеров и испытаний давлением.
Составьте краткий перечень материалов с учетом назначения каждой детали
В полезном кратком перечне каждому материалу назначаются функция и история обработки. Начните с функций мембраны для газов и жидкостей, конструктивной роли корпуса и восстановления уплотнения. Затем сузьте выбор до марки, состава и конструкции, свойства которых соответствуют предусмотренному циклу.
| Деталь и семейство кандидатов | Почему я бы рассмотрел этот вариант | Что определяет пригодность для этой сборки |
|---|---|---|
| Мембрана из PTFE или ePTFE | Гидрофобный газовый путь для подходящей конструкции вентиляционной пробки | Конструкция мембраны, опора, крепление, расход и требуемое удерживание жидкости или микроорганизмов после обработки |
| Опора или корпус из полипропилена | Легкая формованная конструкция, используемая в некоторых вентиляционных устройствах, допускающих автоклавирование | Ограничения цикла для выбранного изделия, размеры под нагрузкой, соединения и предусмотренное повторное использование |
| Корпус из PPSU медицинского класса | Кандидат для многократного воздействия влажного тепла | Данные по пару для конкретной марки, напряжения при формовании, моющие средства, стабильность резьбы и конструкция в установленном состоянии |
| Корпус из нержавеющей стали | Жесткая конструкция с резьбовым или зажимным креплением | Сплав и отделка поверхности, совместимость с моющими средствами, щели, отвод конденсата и отдельные полимерные компоненты |
| Уплотнительный состав EPDM, рассчитанный на пар | Кандидат для уплотнений, работающих преимущественно в условиях горячей воды и пара | Средства очистки, смазка, восстановление после сжатия и точный состав |
| Уплотнительный состав на основе силикона или FKM | Альтернатива, если характерные гибкость или химические свойства соответствуют задаче | Поведение состава при влажном нагреве и воздействии ETO, а также его температурный рейтинг |
PTFE — это политетрафторэтилен; ePTFE — его расширенная пористая форма. Пористость, эффективная площадь и конструкция влияют на расход газа через мембрану. Я также проверяю, не ограничивает ли полезную площадь опора или соединение. При оценке полного химического воздействия используйте руководство по стойкости материалов вентиляционной пробки вместе с данными выбранной мембраны и сборки.
PPSU означает полифенилсульфон. Для подробностей см. руководство Ensinger по материалу PPSU: стойкость к гидролизу и многократная стерилизация паром указаны среди его полезных свойств. Поэтому марки PPSU с подтвержденными характеристиками стоит рассмотреть для многоразового корпуса. Затем я бы сравнил фактическую формованную или обработанную механически деталь при предусмотренной нагрузке и цикле очистки, включая резьбу и посадочное место уплотнения.
При выборе металлического корпуса внимание смещается на другие компоненты сборки. Я по-прежнему отслеживаю поведение уплотнения, опоры мембраны и соединительных материалов на протяжении цикла. Также я ищу форму, из которой стекает жидкость и которую можно очистить. Выбор сплава не устранит скопление воды, вызванное геометрией монтажа.
Выбирайте уплотнение с учетом пара и очистки
Восстановление уплотнения — это его способность возвращаться после деформации и сохранять предусмотренный контакт. Если уплотнение твердеет, набухает или остается сплющенным, контакт в посадочном месте может измениться. Проверяйте это, учитывая корпус, канавку и усилие зажима, в том числе состояние после охлаждения.
Материальный обзор Trelleborg по CIP/SIP сообщает о хороших результатах отдельных составов EPDM при воздействии пара и моющих жидкостей; стандартные и улучшенные составы FKM различаются, а внутри семейств материалов также есть значительные различия. В обзоре отмечено, что некоторые смазки могут быть проблемой для EPDM. Эти результаты говорят в пользу выбора по конкретному составу и последовательности воздействий, а не по общему названию резины.
При преимущественно паровом воздействии я бы сначала сравнил составы EPDM, рассчитанные на пар, а затем проверил конкретное моющее средство и смазку. Если силикон или FKM дает другое полезное свойство, отдельно сравните его поведение при влажном нагреве. Высокий показатель стойкости к сухому нагреву отвечает не на тот же вопрос, что восстановление после повторного воздействия пара и очистки. Более широкие компромиссы при герметизации объясняет руководство по сравнению EPDM и силикона.
Клеи, поверхностные обработки и составы для резьбы требуют такого же внимания. Изменение клея может повлиять на крепление или добавить в подвергаемую воздействию сборку другой материал. Смазка может попасть на мембрану или уплотнение. Поддерживайте соответствие материалов сборки предусмотренному процессу, включая запасные детали, устанавливаемые при техническом обслуживании.
Сохраняйте вентиляционный канал открытым на этапах охлаждения и сушки при паровой стерилизации
Перепад давления — это разность давлений по разные стороны мембраны. Его величина и направление могут меняться в течение цикла. Мембрана и опора должны выдерживать эту нагрузку, а газовый путь — обеспечивать отклик, требуемый для корпуса или емкости.
Инструкции Cytiva по стерилизации паром объясняют, почему при охлаждении необходимо обеспечить достаточную пропускную способность вентиляционного канала и расположить его так, чтобы конденсат не скапливался ни с одной стороны гидрофобной мембраны. При оценке компоновки вентиляционного канала я учитываю эти механизмы: при охлаждении может потребоваться приток газа именно тогда, когда оставшаяся вода перекрывает путь. Ограничения по циклу и давлению для конкретного фильтра по-прежнему задаются его инструкцией.
Рассмотрим вентиляционную пробку, установленную в углублении, где вода может скапливаться над ее поверхностью. В этом иллюстративном случае сухая пробка проходит требуемую проверку расхода воздуха, но после обработки установленная сборка во влажном состоянии реагирует слишком медленно. Сначала я проверил бы путь воды, ориентацию и условия сушки. Замена корпуса на более дорогой материал не устранит препятствие в виде скопившейся воды.
Затем я бы сравнил отклик установленной сборки в соответствующих влажном и восстановленном состояниях. Это позволяет отличить временное препятствие от необратимого повреждения мембраны или ее крепления. Так также можно определить, восстанавливает ли обычный этап сушки требуемую функцию. В инструкциях Cytiva для Acro 50 также отмечено, что остаточная конденсация может потребовать цикла сушки или продувки воздухом именно для этого устройства.
Следуйте утвержденным методам очистки, сушки и испытания на целостность для выбранной сборки. Испытательная жидкость сама может изменить состояние смачивания мембраны. Записывайте это состояние при сравнении расхода воздуха, сопротивления проникновению жидкости или барьерных характеристик, чтобы кажущееся изменение материала не объяснялось лишь разницей в кондиционировании.
При выборе для ETO учитывайте газ, удерживаемый материалами
Аэрация — это этап, на котором поглощенный стерилизующий агент и соответствующие продукты реакции удаляются из обработанного изделия до достижения требуемого конечного показателя. Десорбция — это их выделение из материала. Газ, проходящий через открытый вентиляционный канал, и газ, выходящий из полимерного уплотнения, перемещаются по разным путям.
В исследовании десорбции ETO Mendes и соавторы измеряли выделение газа из отдельных текстильных и полимерных материалов при различных температурах аэрации и описали результаты с помощью диффузионной модели. Для вентиляционной пробки я бы оценил путь выделения в полной сборке и упаковке. Тонкий свободный образец имеет иной путь выделения, чем толстый корпус или уплотнение, заключенное в соединении.
ISO 10993-7:2026 устанавливает требования к остаточным EO и этиленхлоргидрину, а также методы измерения и подтверждения соответствия для медицинских изделий, входящих в область его применения. Из области применения исключены изделия или компоненты, не имеющие ни прямого, ни косвенного контакта с телом или пользователем. В стандарте также указано исключение для изделий, для которых доказано, что они не поглощают и не удерживают EO или ECH; в качестве примеров приведены полностью металлические и полностью стеклянные изделия.
Вентиляционная пробка с металлическим корпусом и полимерной мембраной, эластомерным уплотнением или клеем представляет собой сборку из разных материалов. Прежде чем применять требование к остаточным веществам или исключение, оцените ее роль и воздействие в готовом устройстве. Как объясняет руководство по оценке медицинских материалов, соответствующий путь контакта влияет на общую биологическую оценку.
Я рассматриваю расход воздуха, физическое состояние и применимый конечный показатель остаточных веществ отдельно. Восстановившийся расход воздуха показывает, что газовый путь работает в условиях испытания. Оценка остаточных веществ показывает, что остается в устройстве или на его поверхности после аэрации. Вместе эти данные отвечают на разные вопросы о готовности к применению; фактические условия аэрации задаются процессом.
Сравнивайте обработанные образцы в предусмотренном установленном состоянии
Проверки после обработки должны быть направлены на возможные причины потери функции вентиляционной пробки. Измерьте исходное состояние, подвергните репрезентативные сборки предусмотренной истории воздействий, а затем сравните условия, важные для эксплуатации. Включите заданную последовательность очистки и повторного использования, чтобы оценка отражала не только однократное воздействие без нагрузки.
| Функция | Полезное наблюдение | Что следует осмотреть при изменении |
|---|---|---|
| Поток газа или выравнивание давления | Расход при заданном перепаде давления или отклик давления после монтажа | Смачивание, засорение, площадь мембраны и опора |
| Целостность мембраны и ее крепление | Выбранный метод испытания на целостность и осмотр краевого соединения | Повреждение мембраны или обходной путь вокруг нее |
| Корпус и резьба | Форма, сопряжение резьбы и состояние посадочного места уплотнения | Деформацию, трещины или потерю опоры |
| Герметичность при воздействии жидкости после монтажа | Утечка при требуемых условиях монтажа | Восстановление уплотнения, контакт, повреждение при монтаже и сборку |
| Функция стерильного барьера, если предусмотрена | Валидированный подход к удерживанию и проверке целостности | Барьер и обходные пути после обработки |
| Остаточные вещества ETO, если применимо | Измерение для конкретного устройства после заданной аэрации | Удерживание стерилизующего агента материалом, геометрию и условия процесса/загрузки |
Например, снижение расхода воздуха и утечка жидкости требуют разных проверок. Первая может быть связана с влажной или засоренной мембраной. Вторая — с краевым соединением или монтажным уплотнением. Перед заменой материала я собираю достаточно наблюдений, чтобы определить причину: новая смола не исправит поврежденное посадочное место уплотнения или неподходящее соединение.
Сохраняйте в составе проекта утвержденные марки материалов, способы соединения и инструкции по сборке. Повторно оценивайте существенные изменения опоры мембраны, состава уплотнения, клея, моющего средства или цикла. Для переноса этих решений в чертежи и проверки приемки используйте контрольный перечень спецификации заказной вентиляционной пробки, сохраняя сведения об интерфейсе после монтажа.
Заключение
Я выбираю стерилизуемые вентиляционные пробки, соотнося назначение каждого материала с полным циклом. При выборе для пара на первый план выходят влажное тепло, перепады давления, отвод конденсата и восстановление уплотнения. Для ETO добавляются поглощение, аэрация и конечный показатель остаточных веществ, применимый к готовому устройству.
Составьте краткий перечень мембран, корпусов и уплотнений как единой системы, а затем сравните установленную вентиляционную пробку до и после предусмотренной истории обработки. Используйте результаты, чтобы определить поврежденный слой или перекрытый путь, и при изменении конструкции сохраняйте требуемые функции газового потока, герметизации и барьера.
Частые вопросы о стерилизуемых вентиляционных пробках
С каких материалов начать выбор стерилизуемой вентиляционной пробки?
PTFE или ePTFE можно рассматривать в качестве кандидатов для гидрофобной мембраны. Корпусом может служить подходящий металл или марка полимера с подтвержденной пригодностью, а для уплотнения при преимущественно паровом процессе может подойти состав EPDM, рассчитанный на пар. Соотнесите каждый вариант с циклом, моющими средствами, способом соединения и функцией в установленном состоянии; при необходимости оцените остаточные вещества ETO на уровне готового устройства.
Подтверждает ли номинальный размер пор 0,2 мкм наличие стерильного барьера?
Номинальный размер пор — лишь одна из характеристик мембраны. Барьерные свойства также зависят от удерживания при предусмотренном испытательном воздействии, целостности после обработки, крепления по краю и обходных путей после монтажа. Используйте валидированный метод и критерии приемки для фактической конструкции барьера и предполагаемого применения.
Почему после автоклавирования вентиляционная пробка может пропускать меньше воздуха?
Конденсат может скопиться у мембраны или внутри корпуса и перекрыть газовый путь. На расход также могут повлиять повреждение, деформация или изменение крепления. Сравните установленную пробку во влажном и восстановленном состоянии, используя утвержденный метод кондиционирования, а затем осмотрите слой, связанный с изменением.
Можно ли выбирать уплотнение для автоклава по показателю стойкости к сухому нагреву?
Такой рейтинг полезен для первичного теплового отбора. При выборе для пара также учитывайте реакцию состава на влагу, очистку, сжатие и повторные циклы нагрева и охлаждения. Сравните восстановление уплотнения и смонтированное соединение после предусмотренного воздействия влажного тепла, соблюдая ограничения для выбранной сборки.
Почему удаление остатков ETO при последующей аэрации зависит от конструкции в целом?
ETO может проникать в поглощающие материалы и позднее выделяться из них в процессе десорбции. На путь выделения влияют толщина, закрытые соединения, упаковка и условия обработки. После заданной аэрации оцените устройство целиком и применимый показатель остаточных веществ, отдельно проверив расход воздуха, герметичность и целостность.
Источники и технические ссылки
- ISO 17665:2024 — Разработка, валидация и текущий контроль процесса стерилизации влажным теплом, дата обращения: 2026-10-29.
- ISO 11135:2014 — Требования к процессу стерилизации ETO; указано действующее опубликованное издание с поправкой 2018 года, дата обращения: 2026-10-29.
- ISO 10993-7:2026 — Остаточные вещества после стерилизации этиленоксидом, дата обращения: 2026-10-29.
- Cytiva — Инструкции к вентиляционному устройству Acro 50 из PTFE, 82260 AB, 2025 год, дата обращения: 2026-10-29.
- Cytiva — Стерилизация сборок фильтров паром, USTR805 AB, дата обращения: 2026-10-29.
- Ensinger — Свойства материала PPSU и многократная стерилизация паром, дата обращения: 2026-10-29.
- Trelleborg — Поведение материалов уплотнений при очистке и стерилизации паром, дата обращения: 2026-10-29.
- Mendes et al., 2013 — Кинетика десорбции этиленоксида из стерилизованных материалов, дата обращения: 2026-10-29.
