Previna a fissuração por corrosão sob tensão em prensa-cabos de latão controlando a condição final do material após a fabricação, reduzindo as tensões de tração evitáveis e mantendo o agente corrosivo pertinente longe do componente sob carga. A SCC se desenvolve quando material suscetível, tensão de tração e ambiente prejudicial atuam em conjunto. Começo pelos controles mais práticos na instalação e depois verifico se a fabricação e a montagem os preservam. É útil combinar controles quando a tensão ou a exposição varia durante o serviço.
Principais conclusões
- Trate a SCC como uma interação entre material, tensão e ambiente, não como uma classificação genérica de corrosão.
- Revise a liga, o estado metalúrgico e a condição final de fabricação, inclusive o trabalho realizado após o alívio de tensões.
- Sustente o cabo, alinhe a entrada e siga as instruções de aperto do prensa-cabo selecionado para controlar as cargas de montagem.
- Controle produtos de limpeza, vazamentos, umidade e depósitos retidos que possam expor o latão sob tensão à química pertinente.
- Adapte o ensaio ao mecanismo de falha e examine o material para distinguir a SCC de outros danos.

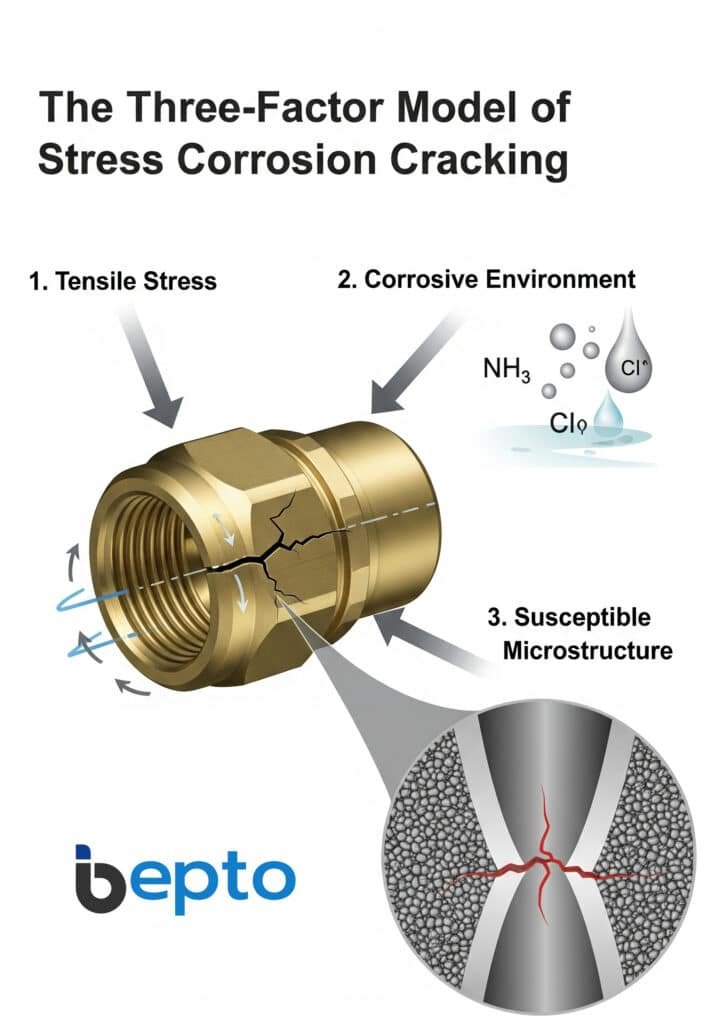

As três condições necessárias para SCC em prensa-cabos de latão
A fissuração por corrosão sob tensão (SCC) é o crescimento de trincas causado pela ação combinada de tensão de tração e ambiente corrosivo específico sobre um material suscetível. O material, as tensões e a exposição podem mudar à medida que um prensa-cabo passa da barra bruta pela usinagem, pelo revestimento metálico, pela montagem e pelo serviço.
O estado metalúrgico é a condição do material resultante de seu histórico de processamento. Composição, trabalho a frio, tratamento térmico, usinagem e acabamento podem alterar a condição de um corpo de latão. Compare as opções após as etapas de fabricação pertinentes, para que a comparação represente as peças que serão instaladas.
O capítulo sobre ligas de cobre da Monografia NBS 156, publicada em 1977 e disponibilizada pelo NIST, explica a interação responsável pela SCC em ambiente amoniacal, inclusive os papéis da umidade e das condições oxidantes. Uso esse mecanismo para identificar controles no prensa-cabo, em vez de transferir uma classificação genérica de ligas para a instalação.
A tensão residual permanece em uma peça após a retirada da carga externa do processo, por exemplo, depois de uma deformação plástica não uniforme durante a conformação ou a usinagem. A tensão aplicada vem de cargas que continuam atuando na peça, incluindo a pré-carga da montagem, o peso do cabo ou a movimentação térmica restringida. Raízes de rosca, transições abruptas e marcas de ferramenta podem concentrar tensões de tração. A vibração pode acrescentar carga de fadiga a uma condição de tensão sustentada já existente.
A exposição relevante em serviço inclui produtos químicos, concentração ou deposição, umidade ou condensação, ciclos de temperatura, duração, produtos de limpeza e vazamentos do processo. Verifique se as roscas ou defeitos no revestimento retêm contaminantes.
A umidade que contém amônia é uma exposição pertinente a investigar em latões suscetíveis. Inclua na análise produtos de limpeza, vazamentos de processo e depósitos úmidos. Outros ambientes também podem causar fissuração, portanto identifique a química na entrada que falhou ou está sob risco.
Uso os três caminhos em conjunto: uma alteração do processo pode reduzir tensões residuais, enquanto um suporte do cabo reduz a flexão causada pelas cargas aplicadas e um método de limpeza revisado elimina uma fonte de exposição. Depois dessas mudanças, verifique a entrada final, incluindo vedação e retenção.
Defina a condição do latão e do processo de fabricação
Identifique a norma da liga, os limites de composição, o estado metalúrgico, a forma do produto e a condição final do processo. Comparo as peças que a rota de fabricação realmente produz, incluindo os efeitos de endireitamento, usinagem, rebarbação e tratamento superficial. Uma mudança de liga é útil quando reduz a suscetibilidade à exposição pertinente, mantendo as propriedades mecânicas e de fabricação necessárias ao prensa-cabo. Verifique a condição usinada e a designação do material de partida. Acompanho a rota desde o material de partida até a peça final. Um tratamento de alívio de tensões no início da rota pode ser seguido por endireitamento, usinagem ou ajuste que introduzam novas tensões. Posicione o ponto de verificação após as operações que ele deve controlar. Trate uma mudança de ferramenta, da condição do material de partida ou da sequência de processamento como motivo para verificar novamente o estado final.
Uma verificação da liga usa o corpo acabado e uma superfície de medição limpa e definida, como a face de aperto especificada. A leitura diz respeito à composição naquele local. O estado metalúrgico, a tensão residual, a estrutura dos grãos, o revestimento e o desempenho do prensa-cabos completo exigem avaliações separadas.

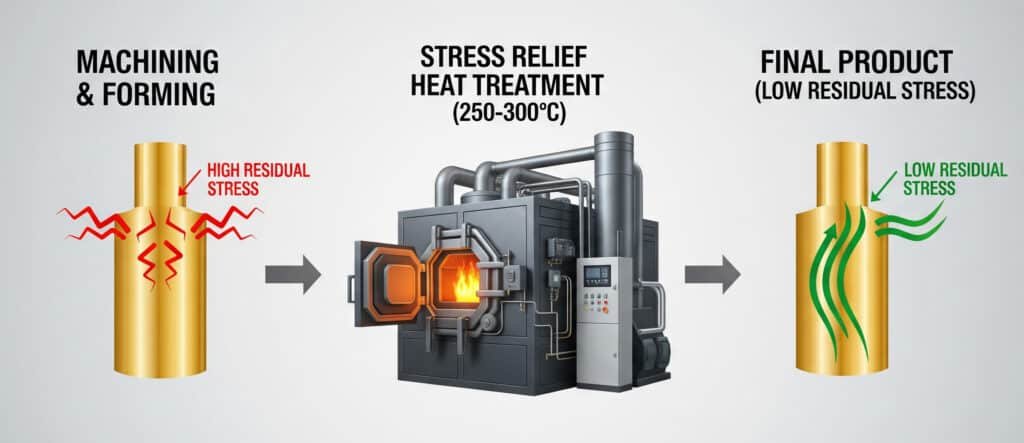

O alívio de tensões é um tratamento destinado a reduzir as tensões residuais, mantendo as propriedades exigidas da peça. Estabeleça o ciclo para a liga real, o trabalho prévio, a geometria e a sequência do processo. Verifique dimensões, dureza ou outras propriedades exigidas junto com o resultado relativo às tensões. Um ciclo adequado para uma condição do material de partida pode deformar ou amolecer outra.
Avalie a niquelagem como parte da condição final de fabricação. A revisão do NBS de 1977 relata que a niquelagem e a cromagem não haviam demonstrado ser controles eficazes de SCC nas aplicações examinadas. Em um prensa-cabo, verifique poros, desgaste da rosca e danos de instalação como possíveis vias de exposição. Mantenha os controles do material, das tensões e da química mesmo na presença de um revestimento; avalie qualquer benefício protetor atribuído ao conjunto realmente niquelado.
As evidências do material devem permanecer separadas do desempenho do prensa-cabos completo. A IEC 62444:2010 abrange requisitos de construção e desempenho para prensa-cabos completos conforme fornecidos pelo fabricante ou fornecedor responsável. Uma triagem de SCC, uma verificação de tensão residual ou um resultado do revestimento não substitui as evidências exigidas para a aplicação relativas ao encaixe do cabo, à entrada, à vedação, à retenção e a outros aspectos do prensa-cabos completo.
Como o projeto e a instalação do prensa-cabos podem reduzir a tensão de tração?
Examino transições, raízes de rosca, seções de parede, marcas de ferramenta e faces de aplicação da chave para detectar concentrações de tensão evitáveis. Depois verifico como o prensa-cabo é montado no invólucro e como o cabo é sustentado. Essas escolhas afetam as cargas que permanecem após a instalação.
Use transições e seções adequadas, acabamentos controlados e cargas compatíveis com a função de retenção declarada. Sustente o peso do cabo e mantenha-o alinhado com a entrada para que uma curva acentuada ou um trecho sem suporte não acrescente flexão sustentada. A compressão normal de vedação ainda exige o método de aperto especificado pelo fabricante; simplesmente afrouxar a porca pode comprometer a retenção e a vedação exigidas.
Os limites de instalação devem vir da documentação exata do prensa-cabos e do invólucro. Um torque copiado de outro tamanho, material, rosca, vedação ou conjunto de acessórios não é transferível. Identifique o método de imobilização do corpo do prensa-cabos, a instrução de aperto da rosca de entrada, a instrução para a porca de compressão, a disposição da arruela ou da contraporca, a faixa de cabos permitida e qualquer limite de remontagem. Esclareça qualquer ambiguidade entre essas operações antes da instalação.
A designação M20 do prensa-cabo não informa o torque de aperto, o engate útil, a faixa de vedação nem a documentação da instalação. Faça corresponder a rosca e a entrada antes de aplicar o método de montagem especificado.
Para cabos armados, diferencie os controles de SCC do material da escolha entre construção de compressão simples ou dupla e da terminação da armadura. Nenhum dos dois estilos de compressão, por si só, estabelece a resistência do corpo de latão à SCC.
Mantenha produtos químicos e umidade pertinentes longe do latão sob tensão
O controle da exposição reduz o contato entre a superfície vulnerável e a química que provoca fissuração. Começo pelas fugas, pelos produtos de limpeza e pelos locais onde a umidade contaminada pode se acumular. Verifique a formulação real do produto de limpeza e as orientações de compatibilidade aprovadas pela fábrica. Quando um produto com amônia alcança uma entrada de latão suscetível, substitua essa exposição por um método de limpeza compatível ou proteja e reposicione a entrada conforme permitido pelo projeto do equipamento.
A drenagem e o arranjo são importantes porque uma película local pode diferir do ar ao redor. Remova depósitos com um procedimento compatível, corrija vazamentos recorrentes e evite cavidades que retenham líquido contaminado ao redor de roscas sob carga. Uma cobertura ou um revestimento também deve preservar o acesso à inspeção e as funções previstas do invólucro. Depois de alterar um anteparo, uma vedação ou o método de limpeza, verifique se o líquido não está sendo redirecionado para outra entrada.
Exemplo prático: mudança no produto de limpeza e cabo sem suporte
Considere um invólucro hipotético em que trincas aparecem após uma mudança na limpeza. Um cabo sob carga se curva perto do prensa-cabo, e a umidade se acumula ao redor do ressalto de entrada. Eu investigaria o produto de limpeza e os depósitos, preservaria a peça com falha e compararia sua condição de fabricação à de peças sem danos. Se o exame sustentar a ocorrência de SCC associada àquela química e a uma tensão sustentada, a ação corretiva pode tratar dos dois fatores: adotar um método de limpeza compatível, eliminar a cavidade úmida e sustentar o cabo para que seu peso não flexione mais a entrada. Alterar apenas a liga mantém a exposição e a carga originais. A peça de reposição ainda deve atender aos requisitos de ajuste da rosca, vedação e retenção. Este exemplo mostra como combinar controles; o momento da mudança do produto de limpeza, por si só, não estabelece a causa da falha.
Escolha um ensaio que avalie o controle proposto
Escolha o ensaio após identificar o material, a tensão e a exposição a controlar. Mantenha relacionados o método, a condição da amostra e a questão de comparação. Um ensaio de processo para triagem das tensões residuais e um ensaio do conjunto carregado em serviço respondem a perguntas diferentes.
ASTM B858-06(2024) usa vapor de amônia para avaliar a suscetibilidade à fissuração por corrosão sob tensão associada às tensões residuais em produtos conformados por deformação plástica a partir de ligas de cobre suscetíveis. Selecione o nível de risco e o pH para a aplicação pretendida. A seção 5.1.1 distingue esse objetivo, relativo a tensões internas, dos ensaios de conjuntos submetidos à tensão aplicada: segundo esse método, os resultados desses ensaios são informativos, não uma base para rejeição. Essa restrição também abrange a rejeição dos componentes ou do produto original da usina metalúrgica. Use uma avaliação adequada do conjunto quando a questão envolver as cargas na instalação. A ASTM G37-98(2025) especifica o ambiente Mattsson de pH 7.2 para comparações de SCC em latões. Mantenha sob controle as tensões e as condições ambientais pretendidas. A transferência para outros meios de serviço exige uma correlação separada, e os tempos de aceitação devem ser estabelecidos para a aplicação específica. A prática controla o ambiente; selecione separadamente o corpo de prova e o método de aplicação da carga.
ASTM G30-22 descreve corpos de prova em U. A deformação elástica e plástica intensa e não uniforme os torna úteis para detectar diferenças grandes, mas pouco adequados para comparações precisas de níveis de tensão ou efeitos pequenos. Seleciono corpos de prova de barra, anéis usinados ou corpos completos conforme a característica de fabricação ou a condição instalada investigada.
Defina o ensaio acelerado antes da exposição
Antes de iniciar o ensaio, defina:
- o contaminante plausível e as condições de umedecimento/secagem, temperatura, concentração, deposição e duração;
- a liga exata, o estado metalúrgico, a forma do produto, o lote, a rota do processo e a condição final da amostra;
- a condição das tensões aplicadas e residuais e como será criada ou medida;
- o exame, o seccionamento, os controles e o critério de avaliação definido antes da exposição; e
- a comparação ou decisão fundamentada e as alterações que exigem um novo ensaio.
Use os corpos de prova planejados em dispositivos adequados que reproduzam a condição de tensão especificada. Mantenha-os separados e identifique suas posições na prateleira. O cronograma de exposição na câmara e de inspeção deve corresponder ao método selecionado para que o resultado possa ser interpretado segundo seu critério de aceitação.
| Pergunta | Comparação útil |
|---|---|
| O processo reduziu o risco pertinente de tensões residuais? | Compare as condições finais especificadas usando um ensaio de triagem adequado para tensões residuais. |
| Uma condição do latão apresenta classificação diferente de outra? | Mantenha constantes a tensão e o ambiente; não aplique a classificação a meios sem relação com o ensaio. |
| Um resultado pode informar a vida útil em serviço? | Antes de estimar a vida útil, estabeleça uma correlação para o critério de falha, a condição do material e as condições de serviço. |
| O prensa-cabo alterado mantém suas funções exigidas? | Após o condicionamento pertinente, verifique o ajuste do cabo, a retenção e a proteção contra ingresso no conjunto especificado. |
Para entradas offshore, verifique os requisitos de corrosão, proteção contra ingresso e instalação em condições severas de serviço offshore, além dos controles de SCC.
Diagnóstico de uma suspeita de falha em campo
Preserve a peça com falha e determine o mecanismo antes de escolher uma alteração corretiva. Combino o histórico de exposição com a localização da trinca, o exame do material e do revestimento, as cargas e peças sem danos. A fractografia examina superfícies de fratura; a metalografia examina uma seção preparada do material e sua estrutura. Em conjunto, ajudam a relacionar a origem e o caminho da trinca às condições de serviço.
Isole o equipamento conforme o procedimento de segurança do local. Fotografe a instalação original, o encaminhamento, os suportes, a entrada, os depósitos, os rastros de umidade e as marcas de ferramenta antes da limpeza ou desmontagem.
Registro a identificação do prensa-cabo e do cabo, o lote, o histórico de instalação e manutenção, as temperaturas, as liberações, os produtos de limpeza e as mudanças de processo próximas. Preserve os depósitos e os componentes de acoplamento antes do trabalho destrutivo. A limpeza pode remover evidências químicas; forçar a abertura de uma trinca pode danificar sua superfície.
Planeje seccionamentos que preservem a origem, a ramificação, a microestrutura, o revestimento e a perda geral de seção para exame.
Um prensa-cabo de latão, um frasco de amostra tampado, uma etiqueta de identificação e uma pinça estão em uma bandeja ao lado do microscópio.
Teste o que cada hipótese precisa explicar. Para a SCC, relacione o material suscetível, a origem da tensão de tração e a exposição local à origem da trinca. Ramificações ou um aspecto frágil podem orientar a investigação, mas examine toda a sequência de danos.
| Hipótese de trabalho | Evidências que precisam ser coerentes |
|---|---|
| Fissuração por corrosão sob tensão | O exame do material, uma fonte de tensão de tração e a química local sustentam uma única origem. |
| Fadiga | Ciclos anteriores à falha e características da fratura sustentam o crescimento progressivo. |
| Sobrecarga | Um evento de carga plausível corresponde às características de deformação e fratura. |
| Dezincificação ou corrosão generalizada | A análise da seção ou da composição estabelece o ataque e sua relação com a trinca. |
Os mecanismos podem coexistir: a perda de seção pode aumentar a tensão local, enquanto cargas cíclicas ampliam danos existentes. Mantenho a cronologia. A ASTM G37 identifica o ataque geral ou intergranular como possíveis fatores de confusão em seu meio. Examine a perda de seção e use controles adequados sem carga aplicada para avaliar esse ataque. Uma amostra sem carga externa ainda pode conter tensão residual, portanto sua condição de fabricação também importa.
Reavalie os controles após uma mudança no processo ou no serviço
Rastreio as mudanças no material de partida, na usinagem, no alívio de tensões, no revestimento metálico, no suporte ou no produto de limpeza até seu provável efeito e, em seguida, repito a avaliação pertinente. Verifique a vedação e a retenção após substituir o corpo, a vedação ou um acessório.
Por exemplo, uma rota de usinagem alterada pode manter a designação da liga, mas modificar a superfície e a condição de tensões residuais. Um controle de limpeza antes eficaz também pode deixar de ser pertinente após um vazamento de processo introduzir uma química diferente. Verifique essas mudanças na origem para que a ação corretiva permaneça ligada ao mecanismo que deve controlar.
Conclusão
A fissuração por corrosão sob tensão em um prensa-cabo de latão só é possível quando coincidem uma condição final suscetível do material, uma tensão de tração sustentada e um ambiente que permite a ocorrência desse mecanismo de SCC. Prevenir essa interação significa interrompê-la: controlar o latão e a condição do processo, reduzir as tensões residuais e aplicadas ou excluir e gerenciar a exposição pertinente. Use a rota de fabricação, as cargas de instalação e a química real para escolher a combinação de controles.
Se houver suspeita de falha, recomendo preservar a peça e as evidências de exposição antes de tirar conclusões pela aparência. Diferencie SCC de sobrecarga, fadiga, dezincificação e outros mecanismos. Corrija a interação entre material, tensão e ambiente sustentada pelas evidências e, em seguida, verifique-a novamente após alterações na origem do material, na usinagem, no revestimento, na montagem, na carga do cabo ou na química do serviço.
Perguntas frequentes sobre fissuração por corrosão sob tensão em prensa-cabos de latão
A dezincificação é o mesmo que a fissuração por corrosão sob tensão?
A dezincificação remove seletivamente o zinco do latão; a fissuração por corrosão sob tensão (SCC) produz trincas pela interação entre material, tensão e ambiente. Os dois fenômenos podem ocorrer na mesma instalação. Use o exame do material e o histórico de exposição e carga para distingui-los.
O revestimento de níquel previne a SCC em um prensa-cabos de latão?
Avalie o componente revestido nas condições pertinentes de tensão e exposição. O revestimento metálico não alivia a tensão de tração, e poros ou danos podem expor o latão. Determine o benefício protetor na configuração final.
Qual ensaio acelerado é adequado para uma suspeita de SCC relacionada à amônia?
A B858 avalia a suscetibilidade à fissuração por corrosão sob tensão associada às tensões residuais em seu ambiente de vapor de amônia; a G37 define o ambiente Mattsson para comparações com latão. Selecione separadamente o corpo de prova e o método de aplicação da carga. Segundo a B858, ensaios de conjuntos sob tensão aplicada são informativos.
É possível reapertar um prensa-cabos de latão trincado e recolocá-lo em serviço?
Reapertar não repara uma trinca. Isole o equipamento, preserve o componente com falha e restabeleça a entrada conforme as instruções do proprietário do equipamento. Trate do material, das tensões e da exposição que causaram a falha.
Fontes e referências técnicas
- ASTM B858-06(2024) — Método de ensaio padrão para ensaio com vapor de amônia destinado a determinar a suscetibilidade à fissuração por corrosão sob tensão em ligas de cobre, consultado em 2026-10-28.
- ASTM G37-98(2025) — Prática padrão para o uso da solução de Mattsson a pH 7.2 na avaliação da suscetibilidade à fissuração por corrosão sob tensão de ligas de cobre-zinco, consultado em 2026-10-28.
- ASTM G30-22 — Prática padrão para a fabricação e o uso de corpos de prova em U para ensaios de fissuração por corrosão sob tensão, consultado em 2026-10-28.
- IEC 62444:2010 — Prensa-cabos para instalações elétricas, consultado em 2026-10-28.
- Monografia NBS 156 (1977), disponibilizada pelo NIST — Medidas de controle da fissuração por corrosão sob tensão, consultado em 2026-10-28.
