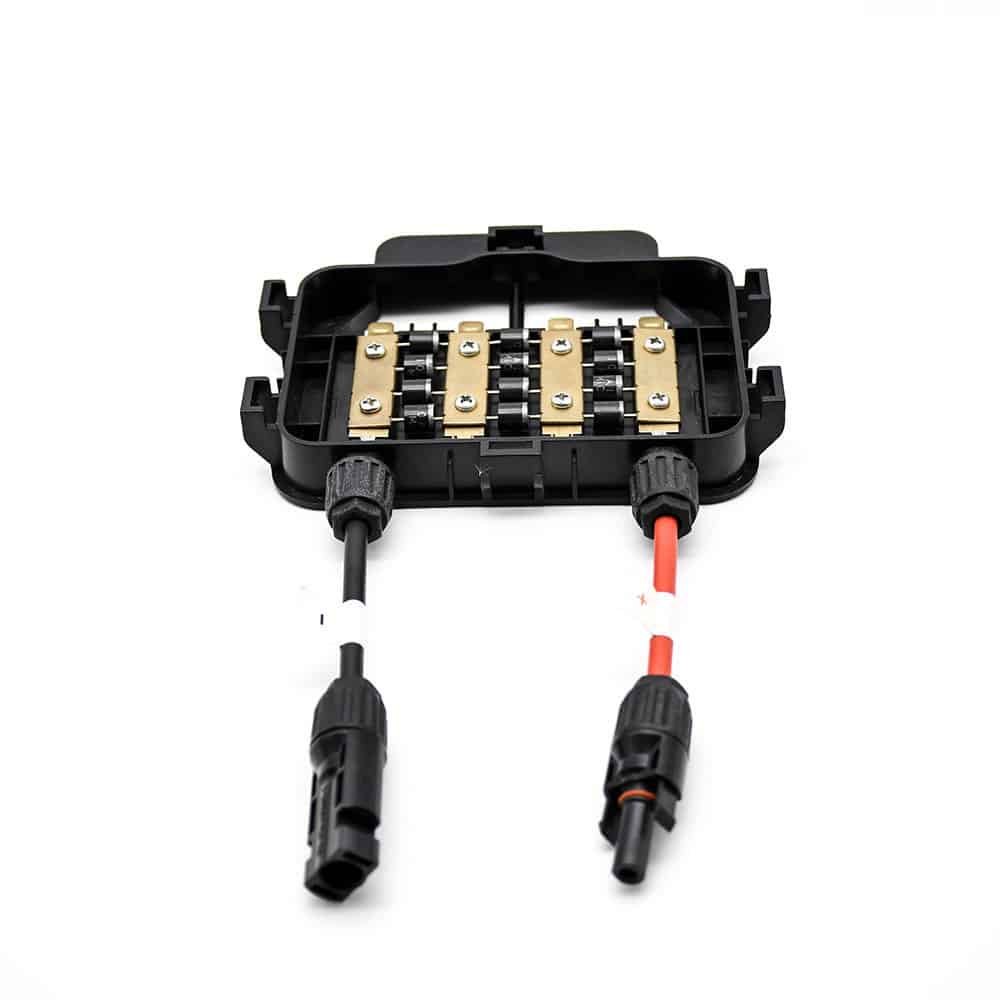

I diodi delle scatole di giunzione dei pannelli solari e i connettori MC4 possono condurre la stessa corrente del modulo, ma agiscono in punti diversi del circuito. Un diodo di bypass ridirige la corrente attorno a una sottostringa di celle limitata in corrente all’interno del modulo. Il connettore esterno continua a condurre la corrente d’uscita del modulo. Prima di diagnosticare un guasto, segnerei entrambe le posizioni sullo schema del circuito. Il diodo non può bypassare un connettore resistivo, aperto, accoppiato in modo errato o terminato male che si trovi fuori dalla scatola.
Punti chiave
- Un diodo di bypass è collegato ai capi di una sottostringa definita di celle; non è collegato ai capi del connettore esterno del modulo.
- L’ombreggiamento parziale può polarizzare direttamente un diodo e ridurre la tensione del modulo, ma non determina un aumento universale della corrente nel connettore.
- La resistenza del connettore e la conduzione del diodo possono entrambe generare calore, ma posizione, percorsi di corrente ed evidenze sono diversi.
- Considera «MC4» come un sistema di connettori identificato, non come un nome universale per ogni connettore FV simile da 4 mm.
- Usa insieme schema del circuito del modulo, dati della scatola di giunzione, istruzioni dei connettori e progetto del campo fotovoltaico; un solo documento non può convalidare ogni interfaccia.
I due componenti occupano confini elettrici distinti
Un diodo di bypass è un percorso a semiconduttore collegato in parallelo a un gruppo definito di celle fotovoltaiche (FV) in serie, spesso chiamato sottostringa. Una scatola di giunzione FV è l’involucro montato sul modulo che raccoglie i conduttori interni e fornisce i collegamenti di uscita. Può ospitare dispositivi di bypass. Un connettore MC4 è un sistema separabile identificato montato sul cavo esterno del modulo, sebbene il nome venga spesso usato in modo generico per prodotti simili da 4 mm.
Individuerei i due nodi del diodo ai capi del gruppo di celle, poi localizzerei il connettore dopo i terminali di uscita. Questa mappa mostra perché non sono dispositivi di protezione intercambiabili. Nessuno dei due ponticella un guasto che si trova al di fuori dei propri punti di connessione.
IEC 62790:2020 tratta sicurezza, costruzione e prove delle scatole di giunzione FV fino al limite dichiarato di 1.500 V CC. In generale non riguarda i circuiti elettronici alloggiati al loro interno.
IEC 61215-2:2021 include separatamente prove di resistenza ai punti caldi e prove termiche dei diodi di bypass per la qualificazione dei moduli. Questi documenti definiscono ciò che è stato qualificato. Non diagnosticano un sintomo specifico riscontrato sul campo.
Il connettore si trova sul cavo d’uscita, all’interfaccia di accoppiamento. La norma IEC 62852:2014+A1:2020 riguarda connettori FV in corrente continua entro il proprio campo di tensione e corrente. Questi connettori non hanno potere d’interruzione: non sono interruttori di manovra sotto carico.
La qualificazione della scatola di giunzione non definisce i valori nominali di una coppia di connettori sconosciuta. La qualificazione del connettore non definisce la disposizione dei diodi interni al modulo.
Che cosa cambia quando una sottostringa di celle viene limitata in corrente?
Le celle collegate in serie conducono la stessa corrente del circuito. Se un gruppo di celle protetto diventa sufficientemente limitato in corrente, il resto del circuito può portarlo in polarizzazione inversa, cioè a una polarità di tensione opposta a quella del normale funzionamento. Il diodo di bypass collegato in parallelo può allora polarizzarsi direttamente e condurre, offrendo alla corrente un percorso alternativo a tensione inferiore.
La tensione del modulo diminuisce. Il gruppo bypassato perde il normale contributo di tensione diretta e il diodo in conduzione aggiunge la propria caduta diretta, cioè la tensione ai suoi capi mentre conduce corrente.
La conduzione del diodo dipende dal disegno dell’ombra, dalla tecnologia e dal raggruppamento delle celle, dal punto di funzionamento, dalla temperatura e dalle caratteristiche del diodo. La ricerca del National Laboratory of the Rockies sul funzionamento parzialmente ombreggiato di un sistema FV connesso alla rete confronta le risposte misurate e modellate a diverse condizioni d’ombra.
Anche il lavoro del National Laboratory of the Rockies sulla mitigazione dei punti caldi rileva che i diodi di bypass possono lasciare una certa dissipazione di potenza nelle celle in condizioni di disadattamento. Ombre strette o estese, sporco, celle danneggiate e un diverso punto di funzionamento alla massima potenza possono modificare la risposta.
Leggi lo schema del modulo per individuare numero dei diodi, raggruppamento e tecnologia delle celle. Usa i dati del modulo per le condizioni di conduzione e la caduta diretta. I documenti del connettore definiscono separatamente geometria dei contatti, valori nominali e limiti di assemblaggio.
Perché il connettore influisce sulla stessa corrente senza condividere la funzione di bypass
La corrente che lascia il modulo attraversa il conduttore d’uscita, la terminazione, la coppia di contatti e il cablaggio successivo. Un diodo in conduzione modifica il contributo di tensione interno di una sottostringa. Non crea un percorso esterno alternativo che aggiri il connettore. Un connettore resistivo può aggiungere calore e caduta di tensione; uno aperto può interrompere la stringa. Il diodo non può riparare nessuno dei due guasti al di fuori dei suoi nodi.
Valuterei la corrente dopo il bypass in base alle condizioni operative misurate e al modello di progetto pertinente. Dipende da stringa, percorsi in parallelo, irradianza, disposizione del campo fotovoltaico e punto di funzionamento dell’inverter o dell’ottimizzatore. L’ombreggiamento non comporta un aumento fisso della corrente nel connettore. Un contatto marginale può scaldarsi anche con corrente ordinaria, e il solo evento di bypass non ne dimostra la causa né un aumento universale della temperatura.
Identifica entrambe le metà del connettore prima di interpretare un guasto. Il documento NLR del 2025 sulla nomenclatura standardizzata dei connettori fotovoltaici illustra gli errori causati da «compatibile MC4», dall’accoppiamento incrociato e dalle denominazioni spina/presa o maschio/femmina.
UL 6703 identifica e sottopone a prova connettori FV con parti di accoppiamento compatibili. Il suo campo di applicazione richiede la stessa marca, salvo che i produttori sottopongano la combinazione a una valutazione di interaccoppiabilità. Tale valutazione esamina la specifica combinazione mista. Uno scatto del fermo o una forma esterna corrispondente non sono prove equivalenti.
Interpreta tensione e calore in base alla posizione
Individuerei prima la posizione dell’anomalia, poi confronterei il comportamento elettrico con lo schema del modulo. Un gradino di tensione ripetibile durante l’ombreggiamento può essere compatibile con una sottostringa in bypass, ma la sua entità dipende dal numero di celle, dalla tensione di funzionamento e dalla caduta del diodo. Il calore nella scatola di giunzione può provenire da un diodo in conduzione o guasto, da un collegamento interno o dal progetto termico della scatola. Il calore sul connettore esterno riguarda un’altra interfaccia. Analizza ciascuno dei due casi secondo la procedura di lavoro elettrico in sicurezza.
Per esempio, il fatto che una scatola di giunzione e un connettore risultino caldi in un’immagine termica non dimostra una causa comune. Confronterei ciascuna zona con moduli o connettori simili in condizioni equivalenti di irradianza, vento, corrente e impostazioni della termocamera. Poi eseguirei le prove elettriche per sezioni consentite dalle istruzioni dell’apparecchiatura. Le posizioni possono condurre la stessa corrente e dissipare potenza su interfacce diverse.
| Osservazione | Interpretazione del percorso di corrente | Che cosa non dimostra |
|---|---|---|
| La tensione del modulo cambia quando viene ombreggiata una regione di celle | Una sottostringa protetta potrebbe essere entrata in bypass | Lo stato esatto del diodo, l’eliminazione del punto caldo o un gradino di tensione universale |
| Il calore è concentrato nella scatola di giunzione | Il diodo interno, un terminale o un collegamento potrebbero dissipare potenza | Che il connettore esterno sia integro o guasto |
| Il calore è concentrato nell’area di accoppiamento o di crimpatura del connettore | Occorre indagare contatto, crimpatura, cavo, tenuta, contaminazione o condizione di accoppiamento | Che il diodo di bypass abbia causato il calore |
| La corrente della stringa è intermittente o assente | Potrebbe esserci un circuito aperto in qualsiasi punto del circuito in serie | La posizione dell’interruzione senza prove per sezioni |
| Un modulo mostra un gradino elettrico ripetibile mentre i connettori restano stabili | La topologia delle sottostringhe o l’azione del diodo potrebbero spiegare la variazione a livello di modulo | L’autorizzazione ad aprire o riparare sul campo la scatola di giunzione |
Non scollegare un connettore FV sotto la luce solare per «vedere se il diodo si ripristina». La norma IEC 62852 riguarda connettori privi di potere d’interruzione e i cavi del modulo possono rimanere sotto tensione anche dopo aver disattivato il lato CA. Segui le procedure di sicurezza del sito, i mezzi di sezionamento previsti e le istruzioni di entrambi i produttori.
La termografia e le misure corrente-tensione possono aiutare a localizzare le anomalie. La loro interpretazione dipende da emissività superficiale, luce solare, vento, carico, valori nominali dello strumento e comparabilità delle condizioni di prova. L’emissività descrive la capacità di una superficie di emettere radiazione termica.
Le norme ripartiscono le responsabilità tra modulo, scatola di giunzione, connettore e campo fotovoltaico
Ogni norma riguarda una parte diversa del sistema. La IEC 61215-2 tratta le prove di qualificazione del progetto del modulo, incluse le procedure per punti caldi e diodi di bypass. La IEC 62790 riguarda sicurezza, costruzione e prove delle scatole di giunzione, inclusa la sua procedura termica attuale per i diodi di bypass.
Le norme IEC 62852 e UL 6703 riguardano i connettori. La IEC 62548-1:2023+A1:2025 coordina cablaggio, protezione, manovra e messa a terra dei campi fotovoltaici in corrente continua. La conformità a una norma di componente non dimostra per associazione la conformità dell’intero sistema.
| Fonte di evidenza | Domanda utile | Confine che resta da verificare |
|---|---|---|
| Schema elettrico del modulo e scheda tecnica | Quali gruppi di celle sono protetti e che cosa esce dal modulo? | Lo schema non convalida una coppia di connettori non identificata. |
| Verbale di qualificazione del modulo secondo IEC 61215-2 | Il progetto di modulo rappresentato è stato sottoposto alla sequenza di prove applicabile? | La qualificazione non diagnostica questa unità installata né questo disegno d’ombra. |
| Documentazione IEC 62790 della scatola di giunzione | La costruzione della scatola di giunzione rappresentata rientra nelle categorie e condizioni sottoposte a prova? | Non definisce il comportamento di ogni circuito elettronico né i requisiti del campo fotovoltaico. |
| Documentazione IEC 62852 o UL 6703 del connettore | La documentazione rappresenta le due metà esatte del connettore, il cavo, i contatti, i valori nominali e le condizioni? | Non dimostra la topologia dei diodi del modulo né il comportamento termico. |
| Progetto del campo fotovoltaico secondo IEC 62548-1 | Come vengono coordinati cablaggio, protezione, sezionamento e condizioni a livello di sistema? | Non sostituisce le istruzioni del componente né l’identificazione del prodotto. |
Usa insieme la documentazione del modulo e quella dei connettori
Per prima cosa identifica il modulo e procurati schema elettrico, valori nominali, interventi di servizio consentiti e dati della scatola di giunzione. Poi identificherei entrambe le metà del connettore, i contatti, il cavo e il metodo di assemblaggio, verificando la relazione di accoppiamento approvata. Tieni distinta la polarità dalle denominazioni fisiche spina/presa. Non è sicuro sostituire una famiglia non identificata con un componente separato dall’aspetto più simile. I confini dell’assemblaggio della prolunga spiegano come cavo, contatto, tenuta, alloggiamento e utensili compongono un’unica combinazione specificata.
Poi riconduci il sintomo alla sua posizione fisica. Confronterei i moduli con irradianza e condizioni operative equivalenti, distinguendo il calore sulle celle, nella scatola di giunzione, sul cavo d’uscita, sulla crimpatura e sul contatto accoppiato.
Per i carichi meccanici, usa il percorso dei carichi per lo scarico della trazione del connettore solare. Se i rami combinano la corrente a valle, esegui le verifiche delle stringhe in parallelo. Un diodo di bypass non è una protezione contro le sovracorrenti di questi rami.
Aprire una scatola di giunzione o intervenire all’interno di un connettore richiede la procedura di servizio consentita dal prodotto e i controlli di sicurezza elettrica del progetto. Alcune scatole non sono manutenibili sul campo. Sostituire un diodo può modificare il contatto termico, l’isolamento, l’incapsulamento, la tenuta e la costruzione qualificata del modulo.
Anche riaccoppiare o ricrimpare un connettore non identificato può creare un’interfaccia non verificata. Se mancano l’identità o il perimetro degli interventi consentiti, sostituisci l’insieme rappresentato secondo la procedura del responsabile del modulo o del sistema. Non improvvisare una riparazione del componente.
Conclusione
I diodi di bypass e i connettori MC4 conducono la corrente del modulo ma svolgono funzioni diverse. Il percorso alternativo del diodo resta ai capi della sottostringa di celle. Dopo l’uscita, il connettore rimane in serie. Valuterei resistenza, terminazione, accoppiamento ed eventuale circuito aperto a quell’interfaccia del connettore.
Rintraccia il sintomo sullo schema effettivo del circuito, localizza il calore o la variazione di tensione e consulta la documentazione del relativo punto del circuito. In questo modo distingui il possibile bypass di un gruppo di celle, un problema di collegamento interno alla scatola di giunzione e un guasto del connettore esterno. Ogni componente ha una funzione definita e prove proprie.
Domande frequenti sui diodi delle scatole di giunzione dei pannelli solari e sui connettori MC4
Un diodo di bypass protegge un connettore MC4 difettoso?
No. Il diodo di bypass è collegato ai capi di una sottostringa di celle all’interno del modulo. Il connettore FV esterno si trova a valle, nel percorso di uscita del modulo. Un connettore resistivo o aperto resta quindi in serie con la corrente della stringa e richiede verifiche separate di identificazione, accoppiamento, terminazione e stato.
L’ombreggiamento parziale aumenta la corrente in un connettore MC4?
Non di una quantità universale. La corrente nel connettore dipende dalla topologia della stringa e del campo fotovoltaico, dall’irradianza, dagli altri percorsi di corrente e dal punto di funzionamento dell’inverter o dell’ottimizzatore. Un evento di bypass di solito modifica il contributo di tensione del modulo. Misura le condizioni operative reali invece di applicare un incremento fisso di corrente o temperatura.
Il funzionamento del diodo di bypass si può confermare soltanto dai cavi del modulo?
Il comportamento corrente-tensione a livello di modulo può mostrare un gradino compatibile con il bypass di una sottostringa, ma potrebbe non identificare in modo univoco lo stato del diodo o la posizione del guasto. Usa lo schema elettrico del modulo e il metodo diagnostico consentito dal produttore, con irradianza, temperatura, carico e condizioni di sicurezza elettrica controllati.
Ogni pannello solare dovrebbe avere tre diodi di bypass?
No. Il numero di diodi e i gruppi di celle protetti dipendono dalla tecnologia del modulo e dal progetto del circuito. Consulta lo schema esatto del modulo e i dati della scatola di giunzione. Una regola basata sul numero di celle può essere errata per configurazioni a celle tagliate a metà, sovrapposte, a film sottile, tandem o comunque non tradizionali.
Si possono accoppiare due connettori etichettati «compatibili MC4»?
Non basandosi soltanto su quell’etichetta. Identifica produttore, famiglia, codici articolo di entrambe le metà da accoppiare, contatti, campo dei cavi ammessi, utensili e ambito della certificazione. Usa lo stesso sistema documentato, salvo che evidenze attuali valutino esplicitamente l’esatta combinazione mista. L’accoppiamento fisico non dimostra compatibilità elettrica, ambientale o certificata.
Fonti e riferimenti tecnici
- IEC 62790:2020, Scatole di giunzione per moduli fotovoltaici - Requisiti di sicurezza e prove, consultato il 2026-09-06.
- IEC 61215-2:2021, Moduli fotovoltaici terrestri - Parte 2: Procedure di prova, consultato il 2026-09-06.
- IEC 62852:2014+A1:2020, Connettori per applicazioni in corrente continua nei sistemi fotovoltaici, consultato il 2026-09-06.
- UL 6703, Connettori per uso nei sistemi fotovoltaici, consultato il 2026-09-06.
- National Laboratory of the Rockies, Funzionamento parzialmente ombreggiato di un sistema FV connesso alla rete, consultato il 2026-09-06.
- National Laboratory of the Rockies, Mitigazione dei punti caldi nei sistemi fotovoltaici mediante elettronica di potenza distribuita, consultato il 2026-09-06.
- National Laboratory of the Rockies, Nomenclatura standardizzata per i connettori fotovoltaici, consultato il 2026-09-06.
- IEC 62548-1:2023+A1:2025, Campi fotovoltaici - Parte 1: Requisiti di progettazione, consultato il 2026-09-06.
