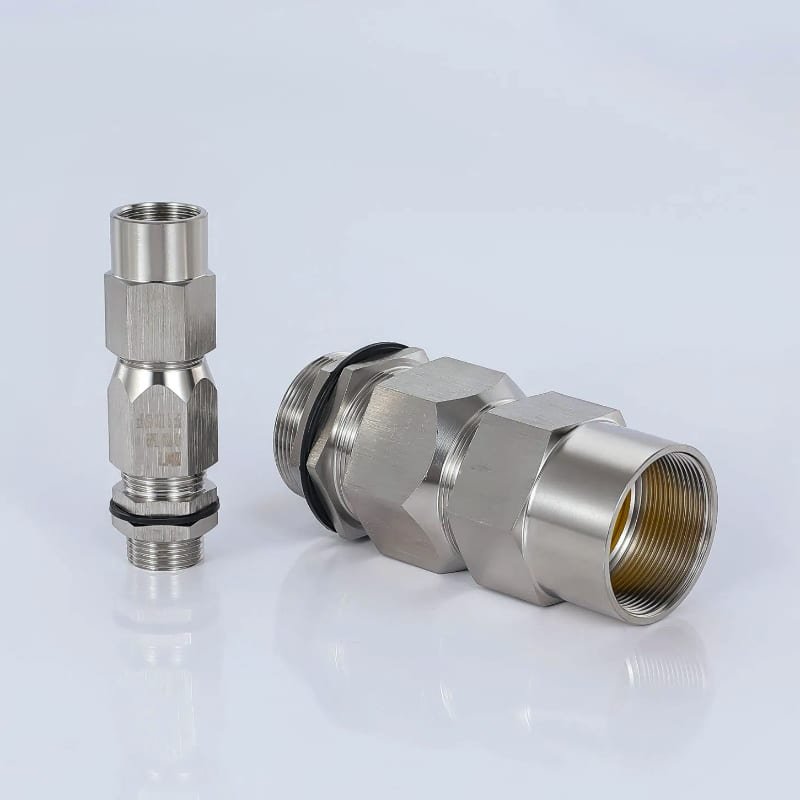

Ex-VIIIG Zırhlı Kablo Sıkıştırma Rakoru, Bölge 1 ve 2 için Tek Contalı

Ex-VIIIG Zırhlı Kablo Sıkıştırma Rakoru, Bölge 1 ve 2 için Tek Contalı

Bu Zırhlı Kablo Sıkıştırma Rakoru her tür zırhı güvenli bir şekilde sabitlemek için güçlü bir tek conta mekanizması kullanır. Bölge 1 ve 2 için Ex d/e sertifikalı olan bu ürün, en zorlu ortamlar için tasarlanmıştır.

Teknik Parametreler

Ürün Tipi: Zırhlı Kablo için Patlamaya Dayanıklı Sıkıştırma Rakoru
Model: Ex-VIIIG / BDM-VIIIG
Gövde Malzemesi: Nikel Kaplama Pirinç / Paslanmaz Çelik (304, 316)
Conta Malzemesi: Silikon Kauçuk
Patlamaya Dayanıklı Sınıf: Ex db IIC Gb; Ex eb IIC Gb; Ex tb IIIC Db
Giriş Koruması: IP66
Çalışma Sıcaklığı: -60°C ila +100°C
Uygulanabilir Kablo: Çelik Telli, Örgülü ve Çelik Bantlı Zırhlı Kablolar
Uygun Bölgeler: Gaz: Bölge 1 ve 2; Toz: Bölge 20, 21 ve 22
Gaz Grupları: IIA, IIB, IIC
Uyumluluk Standartları: IEC60079, EN60079, GB3836

Temel Özellikler

Güvenli Zırh Sıkıştırma: Temel özelliği, her türlü kablo zırhını (SWA, örgülü, bant) güvenli bir şekilde kavramak ve bağlamak için tasarlanmış, üstün mekanik tutma ve toprak sürekliliği sağlayan güçlü sıkıştırma mekanizmasıdır.
Çift Ex d/e Sertifikalı Koruma: Alev Almaz (Ex db) ve Artırılmış Güvenlik (Ex eb) sertifikalı olması, Bölge 1, 2 (Gaz) ve Bölge 20, 21, 22 (Toz) tehlikeli konumlar için çok yönlü olmasını sağlar.
Güvenilir Tekli Conta: Kablonun dış kılıfı üzerinde sağlam bir çevresel yalıtım sağlayarak toz ve su girişine karşı IP66 koruma sağlar.
Geniş Sıcaklık Aralığı: 60°C ila +100°C'lik aşırı çalışma sıcaklığı aralığına olanak tanıyan silikon kauçuk contalara sahiptir.
Premium Malzeme Seçenekleri: Zorlu endüstriyel ortamlara dayanması için sağlam Nikel Kaplama Pirinç veya korozyona dayanıklı Paslanmaz Çelik (304/316) olarak mevcuttur.
Uluslararası Standartlara Uyumlu: Küresel projeler için GB3836, IEC60079 ve EN60079 standartlarıyla tam uyumludur.

Metrik Diş	Ürün Numarası	Kilitleme Aralığı (mm)	Maks. Çıkış (mm)	İplik Uzunluğu GL (mm)	Anahtar Boyutu (mm)
M16 × 1.5	Ex-VIIIGM16	5-16	10	15	24
M20 × 1.5	Ex-VIIIGM20	5-16	10	15	24
M20 × 1.5D	Ex-VIIIGM20D	5-20	15	15	30
M25 × 1.5	Ex-VIIIGM25	5-20	15	15	30
M25 × 1.5D	Ex-VIIIGM25D	8-26	20	15	38
M32 × 1.5	Ex-VIIIGM32	8-26	20	17	38
M32 × 1.5D	Ex-VIIIGM32D	15-33	26	17	45
M40 × 1.5	Ex-VIIIGM40-33	15-33	26	17	45
M40 × 1.5D	Ex-VIIIGM40D	16-40	33	17	55
M50 × 1.5	Ex-VIIIGM50	16-40	33	20	55
M50 × 1.5D	Ex-VIIIGM50D	18-50	41	20	68
M63 × 1.5	Ex-VIIIGM63	18-50	41	20	68
M63 × 1.5D	Ex-VIIIGM63D	25-64	53	20	82
M75 × 2	Ex-VIIIGM75	25-64	53	22	82
M88 × 2	Ex-VIIIGM88	31-80	75	22	98
M100 × 2	Ex-VIIIGM100	40-96	83	22	110
M115 × 2	Ex-VIIIGM115	40-103	90	22	125
M130 × 2	Ex-VIIIGM130	98-119	100	22	140

NPT Diş	Ürün Numarası	Kilitleme Aralığı (mm)	Maks. Çıkış (mm)	İplik Uzunluğu GL (mm)	Anahtar Boyutu (mm)
NPT 3/8	Ex-VIIIGNPT3/8	5-16	10	15	24
NPT 1/2	Ex-VIIIGNPT1/2	5-16	10	15	24
NPT 1/2D	Ex-VIIIGNPT1/2D	5-20	15	15	30
NPT 3/4	Ex-VIIIGNPT3/4	5-20	15	15	30
NPT 3/4D	Ex-VIIIGNPT3/4D	8-26	20	15	38
NPT 1	Ex-VIIIGNPT1	8-26	20	17	38
NPT 1D	Ex-VIIIGNPT1D	15-33	26	17	45
NPT 1-1/4	Ex-VIIIGNPT1-1/4	15-33	26	17	45
NPT 1-1/4D	Ex-VIIIGNPT1-1/4D	16-40	33	17	55
NPT 1-1/2	Ex-VIIIGNPT1-1/2	16-40	33	20	55
NPT 1-1/2D	Ex-VIIIGNPT1-1/2D	18-50	41	20	68
NPT 2	Ex-VIIIGNPT2	18-50	41	20	68
NPT 2D	Ex-VIIIGNPT2D	25-64	53	20	82
NPT 2-1/2	Ex-VIIIGNPT2-1/2	25-64	53	22	82
NPT 3	Ex-VIIIGNPT3	31-80	75	22	98
NPT 4	Ex-VIIIGNPT4	40-103	90	22	125

G İpliği	Ürün Numarası	Kilitleme Aralığı (mm)	Maks. Çıkış (mm)	İplik Uzunluğu GL (mm)	Anahtar Boyutu (mm)
G 3/8	Ex-VIIIGG3/8	5-16	10	15	24
G 1/2	Ex-VIIIGG1/2	5-16	10	15	24
G 1/2D	Ex-VIIIGG1/2D	5-20	15	15	30
G 3/4	Ex-VIIIGG3/4	5-20	15	15	30
G 3/4D	Ex-VIIIGG3/4D	8-26	20	15	38
G 1	Ex-VIIIGG1	8-26	20	17	38
G 1D	Ex-VIIIGG1D	15-33	26	17	45
G 1-1/4	Ex-VIIIGG1-1/4	15-33	26	17	45
G 1-1/4D	Ex-VIIIGG1-1/4D	16-40	33	17	55
G 1-1/2	Ex-VIIIGG1-1/2	16-40	33	20	55
G 1-1/2D	Ex-VIIIGG1-1/2D	18-50	41	20	68
G 2	Ex-VIIIGG2	18-50	41	20	68
G 2D	Ex-VIIIGG2D	25-64	53	20	82
G 2-1/2	Ex-VIIIGG2-1/2	25-64	53	22	82
G 3	Ex-VIIIGG3	31-80	75	22	98
G 4	Ex-VIIIGG4	40-103	90	22	125
