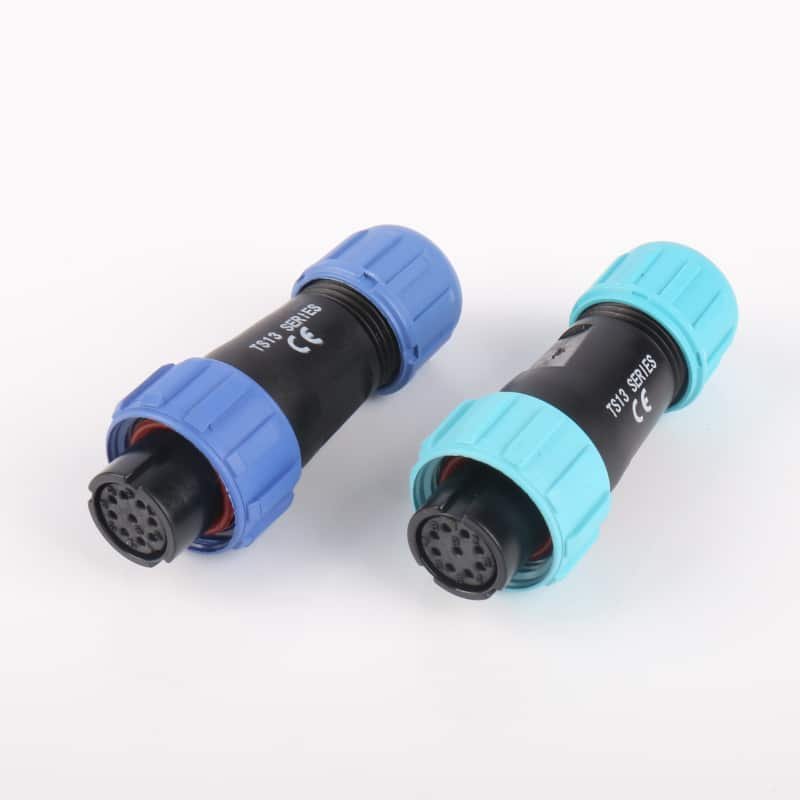

IP68 vattentät kontakt, TS13CP-plugg och TS13CS-sockel

• Produkttyp: Vattentät cirkulär kabelanslutning
• Modeller: TS13CP (kabelkontakt, hane), TS13CS (kabeluttag, hona)
• Kopplingstyp: Gängad
• Material i skalet: PC, Nylon PA66 (UL94V-0)
• Material för insats: PPS (max temp 260°C)
• Kontaktmaterial: Mässing med guldplätering
• IP-klassning: IP68
• Driftstemperatur: -40°C till +85°C
• Parningscykel: 500 cykler
• Antal stift tillgängliga: 2, 3, 4, 5, 6, 7, 9
• Nominell ström: 3A / 5A / 13A (varierar beroende på antal stift)
• Uppsägning: Lödning

Viktiga funktioner

• Högre nuvarande kapacitet: TS13CP & TS13CS erbjuder upp till 13A märkström i 2- och 3-pinskonfigurationer, lämpliga för robusta kraftapplikationer.
• IP68 Vattentätt skydd: Ger högsta möjliga skydd mot damm och långvarig nedsänkning i vatten, vilket säkerställer tillförlitliga anslutningar i våta miljöer eller utomhusmiljöer.
• Säkra den gängade kopplingen: Har en robust gängad låsmekanism som motstår vibrationer och säkerställer en stabil, fast anslutning.
• Högpresterande material: TS13CP & TS13CS är konstruerade med ett UL94V-0 flamskyddat skal, högtemperaturbeständiga PPS-insatser (260°C) och guldpläterade mässingskontakter.
• Flera stiftkonfigurationer: Finns i 2-, 3-, 4-, 5-, 6-, 7- och 9-pinskonfigurationer för att passa olika ström- och signalbehov.
• Tillförlitlig lödning: Kontakterna är utformade för lödning, vilket skapar en stark och permanent elektromekanisk bindning med tråden.

TS13serie Lödkontakt spec
Kontakt QTY	2	3	4	5	6	7	9
Manlig kontakt vy mot framsidan
Märkström(A)	13	13	5	5	5	5	3
Kontaktdiameter (mm)	Φ1.6×2	Φ1.6×3	Φ1×4	Φ1×5	Φ1×6	Φ1×7	Φ0.7×9
Märkspänning (AC.V)	250	250	200	180	125	125	125
Testspänning (AC.V) 1min	1500	1500	1500	1000	1000	1000	1000
Kontaktmotstånd (mΩ)	2.5	2.5	5	5	5	5	10
Kabelstorlek (mm2/AWG)	≤2/14	≤2/14	≤0.75/18	≤0.75/18	≤0.75/18	≤0.75/18	≤0.5/20
