Prejšnji mesec sem prejel zaskrbljen klic od Marcusa, projektnega vodje v kemijski tovarni v Manchestru. Njegova vzdrževalna ekipa je namestila ducate 25-milimetrskih kovinskih kabelskih priključkov, vendar je polovica od njih v nekaj tednih začela puščati. Kaj je bil problem? Preskočili so ključne korake namestitve, ki so se zdeli “neobvezni”, vendar so nujno potrebni za dolgoročno delovanje.
Namestitev 25-milimetrske kovinske kabelne spojke zahteva ustrezno pripravo, pravilne specifikacije navora in sistematično preverjanje tesnosti. Postopek vključuje pripravo kabla, sestavo komponent, namestitev navoja in končno testiranje, da se zagotovi Zaščita IP681.
Potem ko sem Marcusovi ekipi pomagal odpraviti težave z namestitvijo in usposobil na stotine tehnikov po vsem svetu, sem spoznal, da pravilna tehnika namestitve pomeni razliko med 20-letno življenjsko dobo in prezgodnjo okvaro. Naj vam predstavim profesionalni postopek namestitve, ki ga priporočamo v podjetju Bepto Connector.
Kazalo vsebine
- Katera orodja in materiali so potrebni?
- Kako pripravite kabel in ohišje?
- Kakšni so postopki namestitve korak za korakom?
- Kako preverite in potrdite pravilno namestitev?
- Kakšne pogoste napake pri namestitvi morate izogibati?
- POGOSTA VPRAŠANJA
Katera orodja in materiali so potrebni?
Pred začetkom kakršne koli namestitve 25-milimetrskega kovinskega kabelskega vtikača je treba opraviti ustrezne priprave, da se preprečijo dragocene napake in zagotovijo profesionalni rezultati. Pri delu z namestitvenimi ekipami v različnih panogah sem videl, kako lahko manjkajoče orodje 15-minutno delo spremeni v ure frustracije.

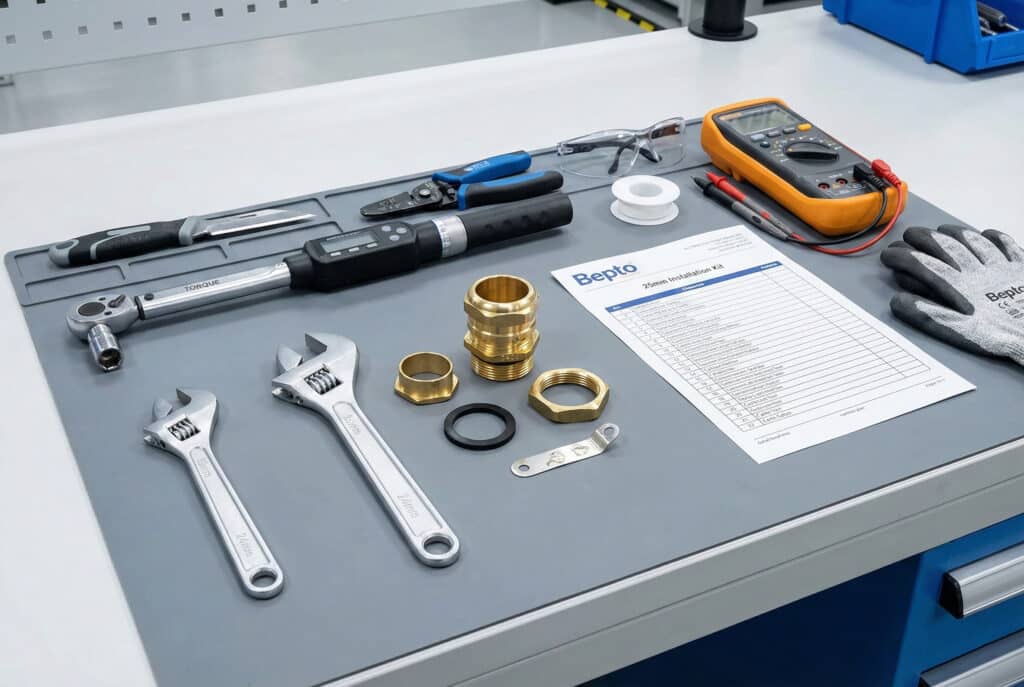

Osnovna orodja vključujejo nastavljive ključe (19 mm in 24 mm), odizolovalce kablov, tesnilno maso za navoje, momentni ključ in multimeter za testiranje kontinuitete2. Kakovostna orodja zagotavljajo pravilno namestitev in preprečujejo poškodbe komponent.
Seznam potrebnih orodij
| Kategorija orodja | Posebne zahteve | Namen |
|---|---|---|
| Ključi | 19 mm, 24 mm nastavljiv ali z zaprtim koncem | Zategovanje komponent žleze |
| Navorni ključ | Območje 15–25 Nm | Specifikacija za pravilno zategovanje |
| Orodje za kable | Odzivniki žice, nož za kable | Priprava kablov |
| Merjenje | Merilni instrumenti, ravnilo | Preverjanje dimenzij |
| Testiranje | Multimeter, tester kontinuitet | Preverjanje namestitve |
| Varnost | Varnostna očala, delovne rokavice | Osebna zaščita |
Materiali in sestavni deli
Popolna 25-milimetrska kovinska kabelna spojka običajno vključuje:
- Glavno telo žleze (medenina, nerjaveče jeklo ali aluminij)
- Kompresijska tesnilo/tesnilo (EPDM, NBR3, ali Viton)
- Kompresijska matica z ustreznim korakom navoja
- Oznaka Zemlja (za oklepne kable)
- Zaklepna matica (uporaba za vgradnjo v panel)
V našem obratu Bepto te komponente vnaprej sestavimo z ustreznim mazivom in priložimo podrobne specifikacijske liste. S tem zmanjšamo napake pri namestitvi in zagotovimo združljivost vseh delov.
Okoljski vidiki
Različna okolja zahtevajo izbiro posebnih materialov:
- Uporaba v pomorstvu: nerjaveče jeklo 316L z EPDM tesnili
- Kemična predelava: Hastelloy ali dupleksno jeklo z Viton tesnili
- Standardni industrijski: Medenina z NBR tesnili
- Eksplozivne atmosfere: Certifikat ATEX4 materiali s posebnimi zahtevami glede ozemljitve
Kako pripravite kabel in ohišje?
Pravilna priprava je za uspešno namestitev absolutno ključnega pomena. To lekcijo sem se naučil že na začetku svoje kariere, ko je prenagla priprava povzročila popolno okvaro sistema v obratu za čiščenje vode v Phoenixu.
Priprava kabla vključuje odstranjevanje zunanjega plašča do natančnih dimenzij, pripravo koncev prevodnikov in zagotavljanje ustrezne združljivosti premera kabla. Priprava ohišja zahteva preverjanje navojev, določanje velikosti lukenj in čiščenje površine.
Koraki pri pripravi kabla
Korak 1: Izmerite in označite
- Z merilom izmerite zunanji premer kabla.
- Preverite združljivost s specifikacijami tesnila (običajno 13–20 mm za 25-mm tesnila).
- Označite točke za odstranitev ovoja: 25 mm za vstop v tesnilo, dodatna dolžina za zaključke
Korak 2: Odstranite zunanji plašč
Uporabite ustrezne strižnike za odstranjevanje zunanje ovojnice, ne da bi poškodovali notranje prevodnike. Pri ojačanih kablovih previdno ločite ojačitvene žice in pripravite se na ozemljitev.
Korak 3: Priprava prevodnika
- Posamezne prevodnike odizolirajte v skladu z zahtevami priključkov.
- Uporabite končne manšete za prevodnike, če je to določeno.
- Preverite neoporečnost izolacije prevodnika
Priprava ohišja
Preverjanje niti
Večina 25-milimetrskih kovinskih kabelskih priključkov uporablja M25 x 1,55 navoj. Preverite, ali se navoj vašega ohišja ujema:
- M25 x 1,5: premer 25 mm, razmak 1,5 mm (najpogostejši)
- M25 x 2,0: Alternativna višina za nekatere aplikacije
- NPT ekvivalent: 1″ NPT za ameriško opremo
Priprava površine
Očistite vse navojne površine in odstranite barvo, korozijo ali ostale nečistoče. Po potrebi nanesite ustrezno tesnilno maso za navoje, če to zahtevajo specifikacije uporabe.
Kakšni so postopki namestitve korak za korakom?
Po nadzoru nad tisočimi namestitvami kabelskih vtičnic sem razvil sistematičen pristop, ki zagotavlja dosledne in zanesljive rezultate. Ta proces je bil izpopolnjen na podlagi praktičnih izkušenj in povratnih informacij namestitvenih ekip po vsem svetu.
Postopek namestitve je ključnega pomena: razstavite komponente, prevlecite kabel skozi tesnilo, naredite električne povezave, ponovno sestavite z ustreznim navorom in preverite neoporečnost tesnjenja.
Faza 1: Sestavljanje komponent
Korak 1: Razstavite tesnilo
Odstranite kompresijsko matico in tesnilne komponente iz telesa tesnila. Komponente shranite na urejen način, da se med sestavljanjem ne izgubijo ali zamenjajo.
Korak 2: Kabel potegnite skozi komponente
Najprej navijte kabel skozi kompresijsko matico, nato skozi tesnilno podložko in tesnilno telo. Ta vrstni red je ključnega pomena – če ga spremenite, je potrebno popolno razstavljanje.
Korak 3: Namestitev komponent
Tesnilno tesnilo namestite na oznako na ovoju kabla. Prepričajte se, da tesnilo leži pravokotno na kabel, brez zvijanja ali deformacije.
Faza 2: Električne povezave
Korak 4: Izvedite električne priključitve
Pred končno montažo tesnila opravite vse električne priključitve. S tem preprečite obremenitev priključkov med postopki zategovanja.
Korak 5: Ozemljitev oklepnega kabla
Pri ojačanih kablovih povežite ojačevalne žice z ozemljitveno sponko z ustreznimi tehnikami stiskanja. Preverite neprekinjenost med ojačitvijo in telesom tesnila.
Faza 3: Končna montaža
Korak 6: Navojno tesnilo vgradite v ohišje
Če je navedeno, nanesite tesnilno maso za navoje, nato navojno tesnilo privijte v ohišje. Najprej ga privijte z roko, da preverite, ali je navoj pravilno vpet.
Korak 7: Uporabite ustrezen navor
Z uporabo momentnega ključa privijte v skladu s specifikacijami proizvajalca:
- Medeninaste žleze: običajno 15–20 Nm
- Iz nerjavečega jekla: običajno 20–25 Nm
- Aluminij: običajno 12–18 Nm
Korak 8: Kompresijski tesnilni sistem
Zategnite kompresijsko matico, da tesnilna podložka pritisne na kabel. Nadzorujte kompresijo – prekomerno zategovanje lahko poškoduje tesnila ali ovoj kabla.
Spominjam se sodelovanja z Ahmedom, nadzornikom vzdrževanja v rafineriji v Savdski Arabiji, ki je bil sprva skeptičen glede specifikacij navora. Ko smo mu pokazali, kako ustrezen navor preprečuje poškodbe zaradi premajhnega tesnjenja in prekomernega stiskanja, je njegova ekipa sprejela naše postopke in odpravila ponavljajoče se težave z uhajanjem.
Kako preverite in potrdite pravilno namestitev?
Testiranje in preverjanje ločujejo profesionalne inštalacije od amaterskega dela. V podjetju Bepto smo razvili celovite protokole testiranja, ki temeljijo na industrijskih standardih in zahtevah glede dejanske zmogljivosti.
Pravilno testiranje vključuje vizualni pregled, preverjanje neprekinjenosti, merjenje izolacijske upornosti in potrditev neoporečnosti tesnjenja. Ti testi zagotavljajo takojšnjo funkcionalnost in dolgoročno zanesljivost.
Takojšnji testi po namestitvi
Kontrolni seznam za vizualni pregled:
- Gland telo pravilno nameščeno in poravnano
- Brez vidnih vrzeli v tesnilnih vmesnikih
- Kompresijska matica je pravilno vpet
- Ovoj kabla ni poškodovan
- Vse električne povezave so varne
Električno testiranje:
- Preskus neprekinjenosti: Preverite neprekinjenost prevodnika skozi tesnilo.
- Odpornost izolacije: Najmanj 100 MΩ med prevodniki in ozemljitvijo
- Kontinuiteta Zemlje: Pri oklepnih kablov preverite, ali je upor do ozemljitve manjši od 0,1 Ω.
Preverjanje neoporečnosti tesnjenja
Preskus tlaka (kritične aplikacije)
Za aplikacije, ki zahtevajo preverjeno zaščito IP68, izvedite preskus tlaka:
- Uporabite tlak 1 bar za 15 minut.
- Monitor za padec tlaka, ki kaže na puščanje
- Rezultati dokumentov za evidence kakovosti
Preskus za vdor vode
Potopite končano sestavo v vodo in opazujte, ali se pojavijo mehurčki, ki kažejo na okvaro tesnila.
Dolgoročno spremljanje
Določite urnike pregledov na podlagi okoljskih pogojev:
- Neugodna okolja: Četrtletni pregled
- Standardni industrijski: Letni pregled
- Benigne bolezni: Dvoletni pregled
Vse rezultate testiranja dokumentirajte in vodite evidence o namestitvi za namene garancije in vzdrževanja.
Kakšne pogoste napake pri namestitvi morate izogibati?
V preteklih letih sem dokumentiral najpogostejše napake pri namestitvi, ki vodijo do prezgodnje okvare, varnostnih tveganj in dragih popravil. Razumevanje teh napak pomaga zagotoviti uspeh že ob prvem poskusu.
Najbolj kritične napake vključujejo nepravilno uporabo navora, napačen vrstni red komponent, neustrezno pripravo kablov in preskok preverjanja. Vsaka od teh napak lahko ogrozi celovitost namestitve in dolgoročno delovanje.
Kategorije kritičnih napak
Napaka #1: Nepravilna uporaba navora
- Premajhen navor: Posledica so ohlapne povezave in okvare tesnila.
- Prevelik navor: Poškoduje navoje, tesnila in ovoj kabla.
- Rešitev: Vedno uporabljajte kalibrirani momentni ključ v skladu s specifikacijami proizvajalca.
Napaka #2: Zaporedje sestavljanja komponent
Če kabel napeljete skozi komponente v napačnem vrstnem redu, je potrebno popolno razstavljanje. Vedno upoštevajte naslednji vrstni red: kompresijska matica → tesnilo → telo tesnila.
Napaka #3: Neustrezna priprava kabla
- Poškodovana izolacija prevodnika med odstranjevanjem izolacije
- Nepravilna dolžina odstranitve ovoja
- Onesnažene površine kablov
Napaka #4: Nezdružljivost z okoljem
Uporaba standardnih tesnil v kemičnih okoljih ali napačnih kovinskih vrst v korozivnih atmosferah vodi do hitre degradacije.
Najboljše prakse za zagotavljanje kakovosti
Zahteve glede dokumentacije:
- Zabeležene vrednosti navora
- Rezultati testiranja dokumentov
- Fotografirajte dokončane inštalacije
- Ohranjanje sledljivosti komponent
Usposabljanje in certificiranje:
Zagotovite, da serviserji razumejo:
- Zahteve glede združljivosti materialov
- Pravilne tehnike uporabe orodja
- Varnostni postopki za posebna okolja
- Metode preverjanja kakovosti
Zaključek
Pravilna namestitev 25-milimetrske kovinske kabelne preklopne spojke zahteva sistematično pripravo, pravilne postopke in temeljito preverjanje. Slednje zagotavlja zanesljivo delovanje, ohranja varnostne certifikate in preprečuje draga okvarjenja. Ne pozabite: čas, ki ga porabite za pravilno namestitev, vam prihrani veliko časa in stroškov vzdrževanja in zamenjave.
V podjetju Bepto Connector svojim strankam nudimo podporo v obliki podrobnih navodil za namestitev, tehnične podpore in kakovostnih komponent, zasnovanih za dolgoročno zanesljivost. Ne glede na to, ali delate na standardnih industrijskih aplikacijah ali v posebnih zahtevnih okoljih, je pravilna tehnika namestitve temelj za uspeh.
POGOSTA VPRAŠANJA
V: Katero specifikacijo navora naj uporabim za 25-milimetrske medeninaste kabelne priključke?
A: Običajno 15–20 Nm za medeninaste tesnilne matice, vendar vedno preverite specifikacije proizvajalca. Prevelik navor lahko poškoduje navoje in tesnila, premajhen navor pa ogrozi neoporečnost tesnjenja in električno kontinuiteto.
V: Ali lahko kovinske kabelne spojke po odstranitvi ponovno uporabim?
A: Kovinska tesnila se lahko pogosto ponovno uporabijo, če navoji in tesnilne površine niso poškodovani, vendar je treba vedno zamenjati tesnilne podloge in kompresijske komponente. Pred ponovno namestitvijo temeljito preglejte, ali ni poškodb ali obrabe.
V: Kako vem, ali je moja 25-milimetrska kabelna tesnilo pravilno zatesnjena?
A: Opravite vizualni pregled za morebitne vrzeli, po potrebi izvedite preskus tlaka in preverite, da med preskusom potopitve ni prišlo do vdorov vode. Pravilno nameščene tesnilne puše morajo v preskusnih pogojih ohraniti določeno stopnjo zaščite IP.
V: Kakšna je razlika med namestitvijo medeninastih in nerjavnih jeklenih kabelskih priključkov?
A: Nerjaveče jeklene tesnilne matice običajno zahtevajo višje vrednosti navora (20–25 Nm) in lahko zahtevajo uporabo maziva proti zatikanju na navojih. Postopki vgradnje so sicer enaki, vendar nerjaveče jeklo manj dopušča prekomeren navor.
V: Kako pogosto moram pregledovati nameščene kovinske kabelne spojke?
A: Pogostost pregledov je odvisna od okolja – v zahtevnih pogojih (morsko, kemično) vsako četrtletje, v standardnih industrijskih pogojih enkrat letno, v ugodnih notranjih pogojih pa vsaki dve leti. Vedno opravite pregled po vibracijah, toplotnih ciklih ali mehanskih obremenitvah.
-
