20 mm proti M20: vodnik za izbiro velikosti medeninastih kabelskih prehodov

Ko sem pred več kot desetimi leti začel delati v industriji kabelskih vtičnic, ne morem vam povedati, kolikokrat so me stranke v paniki klicale, ker so naročile napačno velikost. Še prejšnji teden je David iz proizvodne tovarne v Detroitu v paniki poklical našo ekipo v podjetju Bepto Connector – njegova celotna pošiljka medeninastih kabelskih vtičnic ni bila primerna, ker je zamenjal premer kabla 20 mm z velikostjo navoja M20.

Ključna razlika je preprosta: 20 mm se nanaša na zunanji premer kabla, ki se prilega skozi tesnilo, medtem ko se M20 nanaša na velikost metričnega navoja (premer 20 mm), ki se vija v vašo opremo. Razumevanje te razlike vam lahko prihrani tisoče evrov zaradi napačnih naročil in zamud pri projektih.

Kot nekdo, ki je pomagal neštetim inženirjem in vodjem nabave pri reševanju te zmede, sem videl, kako lahko ta preprosta zmeda pokvari celotne projekte. Naj vam predstavim vse, kar morate vedeti, da boste že prvič naredili pravilno.

Kazalo vsebine

• Kaj pomeni 20 mm pri dimenzioniranju kabelskih prehodov?
• Kaj pomeni M20 pri navojih kabelskih priključkov?
• Kako izbrati med različnimi sistemi merjenja velikosti?
• Kakšne so pogoste napake, ki jih je treba izogibati?
• POGOSTA VPRAŠANJA

Kaj pomeni 20 mm pri dimenzioniranju kabelskih prehodov?

Ko govorimo o 20 mm v specifikacijah kabelskih vtičnic, se nanašamo na razpon namestitve kablov – v bistvu premer kabla, ki lahko preide skozi tesnilo in se z njim tesni.

20-milimetrska kabelna vtičnica je zasnovana za kable z zunanjim premerom približno 13–18 mm, pri čemer “20 mm” označuje največji premer kabla, ki ga vtičnica lahko učinkovito obdela.

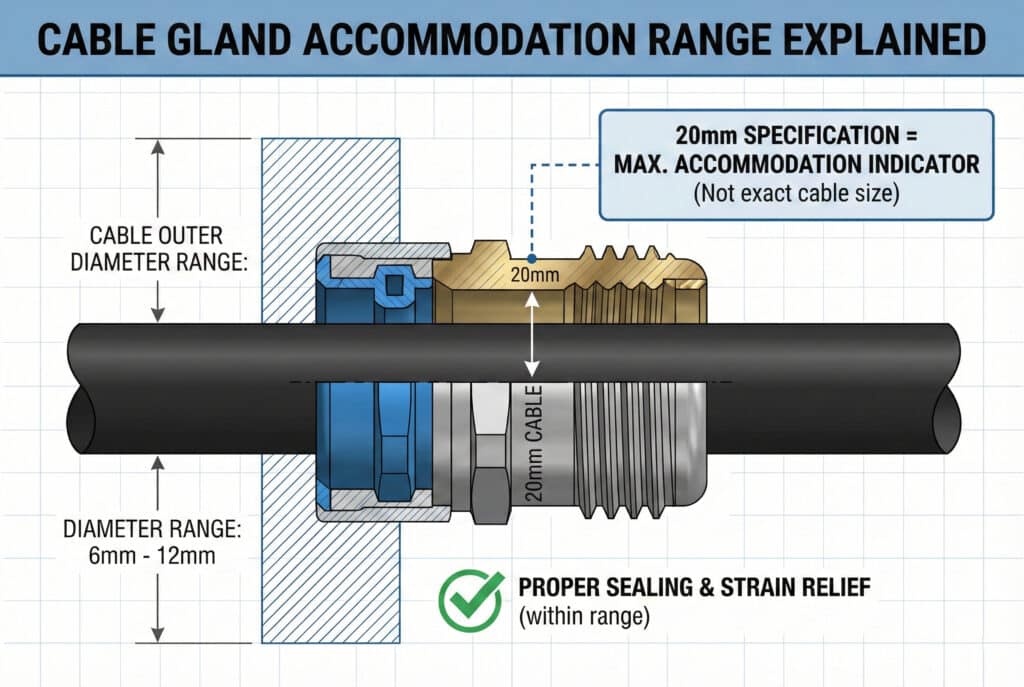

Razumevanje obsega prilagodljivosti kablov

Tukaj je nekaj, kar vas bo morda presenetilo – dimenzioniranje kabelskih vtičnic ni vedno intuitivno. Ko v našem obratu v Zhejiangu proizvajamo medeninaste kabelski vtičnice, jih oblikujemo z določenimi razponi prilagodljivosti:

Velikost žrela	Razpon premera kabla	Tipične aplikacije
12 mm	3-6,5 mm	Majhni krmilni kabli
16 mm	4-8 mm	Instrumentacijski kabli
20 mm	6-12 mm	Standardni napajalni kabli
25 mm	13-18 mm	Uporaba v težkih pogojih

Spominjam se sodelovanja s Hassanom, električnim izvajalcem iz Dubaja, ki je v petrokemijskem obratu nameščal kabelski sistem. Potreboval je tesnila za oklepne kable premera 15 mm, vendar je najprej naročil tesnila premera 15 mm, ki so bila premajhna! Hitro smo to popravili in naročili tesnila premera 25 mm, ki so zagotovila ustrezno tesnjenje in razbremenitev napetosti za njegovo uporabo.

Zakaj je premer kabla pomemben

Premer kabla neposredno vpliva na:

• Učinkovitost tesnjenja: Preveč ohlapno in izgubiš Stopnja zaščite IP¹ zaščita
• Olajšanje napetosti: Pravilen oprijem preprečuje izvlečenje kabla
• EMC zmogljivost: Stalen stik zagotavlja elektromagnetno združljivost.
• Dolgoročna zanesljivost: Pravilna velikost preprečuje prezgodnjo okvaro tesnila.

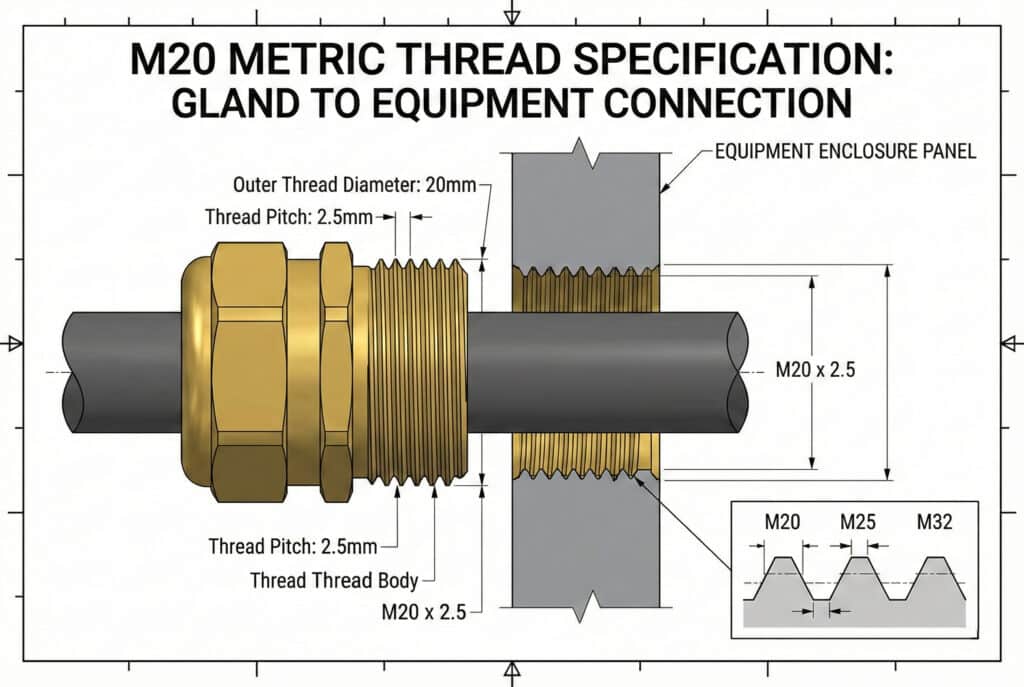

Kaj pomeni M20 pri navojih kabelskih priključkov?

M20 predstavlja specifikacija metričnega navoja – natančneje, navoj s premerom 20 mm in korakom 2,5 mm. To je popolnoma ločeno od namestitve kabla in se nanaša na način, kako se tesnilo povezuje z vašo opremo.

Navoj M20 pomeni, da ima tesnilo zunanji premer navoja 20 mm, ki se vija v ustrezno luknjo z navojem M20 v ohišju, plošči ali spojni škatli.

Razčlenitev standardov za metrične navoje

Črka “M” v M20 pomeni “metrični”, sistem pa deluje na naslednji način:

• M20 x 2,5: premer 20 mm, 2,5 mm naklon navoja²
• M25 x 1,5: premer 25 mm, korak navoja 1,5 mm
• M32 x 1,5: premer 32 mm, korak navoja 1,5 mm

V podjetju Bepto proizvajamo medeninaste kabelne priključke z različnimi možnostmi navojev, saj imajo različne industrije različne standarde. Evropska oprema običajno uporablja metrične navoje, medtem ko ameriška oprema pogosto uporablja NPT (nacionalni cevni navoj)³ velikost.

Upoštevanje združljivosti niti

Tukaj je ključna točka, ki jo mnogi kupci spregledajo: velikost navoja mora ustrezati navojni luknji vaše opreme, ne glede na velikost kabla. Za 12-milimetrski kabel boste morda potrebovali navojno tesnilo M20, za 16-milimetrski kabel pa navojno tesnilo M25 – vse je odvisno od specifikacij vaše opreme.

Kako izbrati med različnimi sistemi merjenja velikosti?

Za izbiro prave medeninaste kabelne prehodke je treba upoštevati tako vaše zahteve glede kablov kot tudi specifikacije opreme. Tukaj je moj sistematičen pristop, ki sem ga razvil v letih pomoči strankam pri izogibanju dragim napakam.

Začnite z zunanjim premerom kabla, nato pa poiščite ustrezno navojno specifikacijo vaše opreme – nikoli ne predpostavljajte, da sta neposredno povezana.

Postopek izbire po korakih

1. Izmerite svoj kabel: Z merilom izmerite zunanji premer, vključno z ohišjem ali oklepom.
2. Preverite specifikacije opreme: Določite velikost navojne luknje v ohišju ali plošči.
3. Upoštevajte okoljske dejavnike: Zahteve glede IP-razreda, temperaturno območje, izpostavljenost kemikalijam
4. Preveri certifikate: ATEX, IECEx, UL certifikati, kot je potrebno za vašo aplikacijo

Primeri uporabe v praksi

Naj vam predstavim nedavni projekt, ki odlično ponazarja ta proces. Sodelovali smo z nemškim podjetjem za vetrno energijo, ki je potrebovalo tesnila za svoje sisteme za nadzor turbin. Imeli so:

• Zahteve glede kablov: krmilni kabli premera 14 mm
• Specifikacija opreme: Vhodi z navojem M25
• Okoljske potrebe: Stopnja zaščite IP68, odpornost proti slani megli
• Zahteva za certificiranje: Oznaka CE za skladnost z evropskimi standardi

Rešitev? M25 navojne medeninaste kabelne spojke z razponom za kable od 10 do 14 mm, izdelane iz medenine za pomorsko uporabo in EPDM tesnil.

Pogoste kombinacije velikosti

Premer kabla	Priporočena velikost žrela	Možnosti skupnih niti
8–10 mm	16 mm kabelski razpon	M20, M25
12–15 mm	20 mm razpon kabla	M25, M32
16–20 mm	25 mm kabelski razpon	M32, M40

Kakšne so pogoste napake, ki jih je treba izogibati?

Po desetih letih dela v tej panogi sem videl, kako se iste napake ponavljajo neštetokrat. Tukaj so najpogostejše napake, ki vas lahko stanejo čas, denar in zamude pri projektih.

Največja napaka je domneva, da je premer kabla enak velikosti navoja – to sta popolnoma neodvisni specifikaciji, ki ju je treba ločeno prilagoditi zahtevam vaše aplikacije.

Kritične napake in rešitve

Napaka #1: Zamenjava velikosti kabla z velikostjo navoja
Mnogi kupci naročajo M20 tesnila, misleč, da so namenjena za 20-milimetrske kable. V resnici pa M20 označuje premer navoja, ne pa velikost kabla.

Napaka #2: Neupoštevanje specifikacij opreme
Pred naročanjem vedno preverite velikost navojne luknje ohišja. Popolna prileganost kabla ne pomeni nič, če se tesnilo ne more priviti na vašo opremo.

Napaka #3: Spregledanje okoljskih zahtev
Medeninasti kabelski vtoki so na voljo v različnih kakovostnih razredih. Za pomorske aplikacije so potrebni medenina, odporna proti dezinciifikaciji⁴, medtem ko se za standardne notranje aplikacije lahko uporabljajo običajne medenine zlitine.

Napaka #4: Pozabljanje na gibanje kabla
Statične naprave lahko uporabljajo ožje tolerance, vendar aplikacije s premikanjem kablov potrebujejo večjo toleranco. razbremenitev napetosti⁵ ponudba namestitev.

Nasveti za zagotavljanje kakovosti

V podjetju Bepto vedno priporočamo:

• Ponovno preverite meritve: Ena merilna napaka lahko ogrozi celoten projekt.
• Zahtevajte vzorce: Za kritične aplikacije pred večjim naročanjem preizkusite primernost.
• Preveri certifikate: Zagotovite, da so vsi potrebni certifikati o varnosti in zmogljivosti veljavni.
• Upoštevajte prihodnje potrebe: Rahlo večja velikost omogoča prihodnje nadgradnje kablov.

Zaključek

Za uspešno izbiro kabelskih vtičnic je ključnega pomena razumevanje razlike med 20-milimetrskim prostora za kabel in M20 navojem. Ne pozabite: najprej izmerite premer kabla, nato preverite zahteve glede navoja vaše opreme, nato pa primerjajte obe specifikaciji, da najdete idealno rešitev za medeninaste kabelsko vtičnico.

V podjetju Bepto Connector smo si ugled zgradili na tem, da strankam pomagamo z zaupanjem obvladovati te tehnične podrobnosti. Ne glede na to, ali gre za standardne industrijske aplikacije ali specializirana pomorska okolja, pravi pristop k dimenzioniranju zagotavlja zanesljive, trajne inštalacije, ki izpolnjujejo vse varnostne in zmogljivostne zahteve.

POGOSTA VPRAŠANJA

1. Razumite posebne stopnje zaščite pred vdorom (IP) za odpornost proti prahu in vodi. ↩

2. Preverite razdaljo med navoji, ki je ključna mera za zagotavljanje mehanske združljivosti. ↩

3. Primerjajte ameriški standard za stožčaste cevne navoje z vzporednimi metričnimi navoji. ↩

4. Raziščite lastnosti DZR medenine, ki je zasnovana za preprečevanje korozije v okoljih z visoko vlažnostjo ali slanostjo. ↩

5. Spoznajte mehanske zadrževalne mehanizme, ki preprečujejo izvlečenje kablov iz opreme. ↩
