O que é uma caixa para prensa-cabos? Uma explicação detalhada

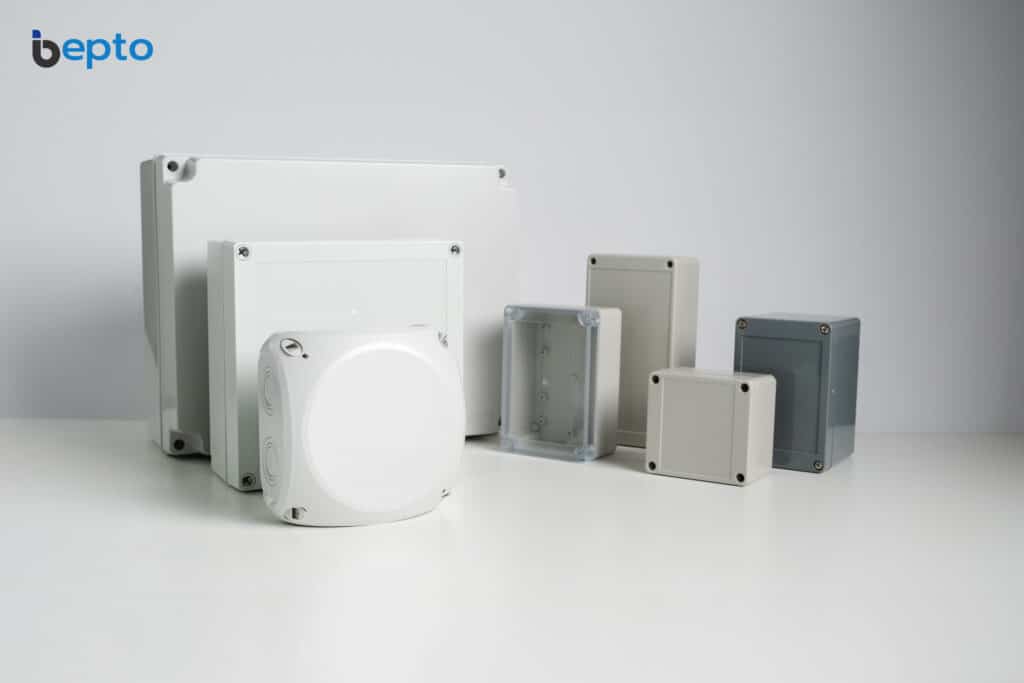

Uma caixa para prensa-cabos é um invólucro ou uma configuração de caixa de cabos em que prensa-cabos conduzem cabos para dentro de equipamentos elétricos. O termo varia conforme o projeto e a região: pode descrever uma caixa de terminais, uma caixa de cabos do equipamento ou um compartimento com chapa de prensa-cabos. O nome não determina se ela tem terminais ou furos previamente roscados, nem seu material, suas dimensões, seu grau de proteção IP ou sua aprovação para área classificada. Verifique a caixa real e a disposição das entradas antes de escolher os prensa-cabos.

Começo por acompanhar o trajeto do cabo: através da chapa de prensa-cabos, até o espaço protegido e, depois, até seu terminal ou à conexão seguinte. Isso mostra se o projeto precisa de uma simples câmara de entrada, de uma caixa de junção ou de um compartimento dentro de um equipamento maior. Também revela o espaço necessário para as curvas dos cabos, seus suportes e o acesso às conexões.

Principais conclusões

• Trate caixa para prensa-cabos como uma descrição funcional até que um desenho aprovado defina os componentes.
• Separe a caixa, a chapa de prensa-cabos, os prensa-cabos, os dispositivos de fechamento, os terminais internos, os suportes para cabos e a estrutura de montagem na lista de materiais.
• Verifique a disposição completa das entradas, e não apenas o grau de proteção de uma caixa vazia ou de um prensa-cabos isolado.
• Reserve espaço para os hexágonos dos prensa-cabos, as ferramentas, as curvas dos cabos, a fiação interna, os terminais, o movimento da tampa e futuras entradas.
• Em áreas classificadas, selecione o invólucro, os prensa-cabos, as entradas, os dispositivos de fechamento, os cabos e a instalação conforme o conceito de proteção aplicável e o anexo do certificado.

O que significa exatamente caixa para prensa-cabos?

Em um desenho, o termo identifica um espaço de entrada de cabos; o conteúdo e a função da caixa definem o restante do projeto. Verifico se a caixa chega vazia, tem uma placa de entrada removível ou já contém terminais. Ela também pode fazer parte de uma máquina, de um motor, de um transformador, de um conjunto de manobra e controle ou de um módulo montado sobre uma estrutura de base.

IEC 62208:2023 se aplica a invólucros vazios fornecidos antes de o fabricante do conjunto acrescentar componentes de manobra e controle. IEC 61439-1:2020 estabelece regras gerais para conjuntos de manobra e controle de baixa tensão quando utilizada em conjunto com a parte específica de produto pertinente. Mantenho esses escopos separados. Um invólucro vazio, um conjunto equipado e um sistema de entrada de cabos instalado no local podem ter responsabilidades e evidências diferentes.

Para equipamentos colocados no mercado da UE, a visão geral da Comissão Europeia sobre a Diretiva de Baixa Tensão identifica um escopo de 50–1.000 V AC e 75–1.500 V DC. AC é corrente alternada; DC é corrente contínua. A visão geral atribui ao fabricante a avaliação da conformidade. Verifico qual produto final está sendo avaliado: a caixa, o conjunto equipado ou o equipamento principal. O nome “caixa para prensa-cabos” não resolve essa questão.

Verifique a qual destas configurações o fornecedor se refere:

O nome também não esclarece se os cabos atravessam a caixa ou terminam dentro dela. Uma câmara de passagem, caixa de emendas, caixa de interligação, caixa de terminais, caixa de puxamento e caixa de cabos podem parecer semelhantes, mas cumprem funções elétricas e mecânicas diferentes. Indico a função real nos diagramas unifilares e de fiação. Também a incluo na lista de cabos, na disposição do invólucro e no plano de inspeção.

A caixa, a chapa de prensa-cabos e o prensa-cabos são interfaces distintas

O invólucro é o volume protegido ao redor dos equipamentos ou das conexões. A chapa de prensa-cabos é a superfície que contém as aberturas de entrada dos cabos; uma placa removível facilita o acesso para o posicionamento e a montagem. Cada prensa-cabos veda e retém um cabo definido em uma abertura. Uma variante específica também pode oferecer funções de armadura, blindagem, equipotencialização ou adequação a áreas classificadas, mas apenas quando isso estiver declarado. Bujões de fechamento bloqueiam aberturas sem uso; terminais ou conectores internos fazem as conexões elétricas. Grampos ou presilhas externas sustentam o peso dos cabos e absorvem as cargas do trajeto. Mantenho essas peças e funções distintas.

IEC 62444:2010 abrange os requisitos de construção e desempenho para prensa-cabos completos. Ela não certifica o invólucro ao redor, a chapa, o trajeto dos cabos, os terminais nem o conjunto final do equipamento. Ao adicionar prensa-cabos, cabos, arruelas, contraporcas ou bujões, confira quais dispositivos de entrada são permitidos no invólucro e quais condições de montagem se aplicam.

Uso um quadro de responsabilidades para identificar quem controla cada interface. A superfície de apoio da vedação é a superfície em que a vedação da entrada se assenta. O desenho deve especificar suas dimensões, acabamento e condição:

Se um fornecedor oferecer uma “caixa para prensa-cabos IP66”, pergunto o que a declaração abrange. Pode abranger um invólucro vazio, uma amostra equipada na fábrica ou a configuração real equipada no local. Um invólucro, uma chapa furada, prensa-cabos, cabos e tampões para entradas não formam um sistema verificado só porque seus catálogos exibem o mesmo código.

Defina as condições de serviço do invólucro antes de dispor as entradas

Começo pela localização e pela função. Registro se o serviço ocorre em ambiente interno ou externo e se a montagem fica abrigada ou exposta. Em seguida, descrevo a direção da água, qualquer imersão, poeira, limpeza, óleos, produtos químicos e atmosfera corrosiva. A exposição à radiação ultravioleta (UV), as temperaturas ambiente e interna, a altitude, a vibração e o impacto exigem verificações próprias. Também registro a condensação, o movimento do cabo e a frequência da manutenção. Por fim, identifico quem pode acessar a caixa e se sua abertura expõe partes energizadas.

IEC 60529 classifica a proteção do invólucro contra acesso, objetos sólidos estranhos e água. Vinculo o código às condições declaradas e ao invólucro completo. Ele não estabelece, por si só, resistência à corrosão ou a produtos químicos, desempenho sob exposição solar nem controle da condensação. O impacto mecânico, a capacidade térmica e a expectativa de vida também exigem verificações separadas. Para trabalhos na América do Norte, o escopo da ANSI/NEMA 250 descreve Tipos de invólucro para condições ambientais especificadas. NEMA é a National Electrical Manufacturers Association. Um Tipo NEMA não pode ser convertido diretamente em um código IP da IEC.

Visão geral da certificação de invólucros da UL Solutions inclui caixas de junção, caixas de passagem, gabinetes, invólucros de painéis de controle industriais e acessórios montados em painel. Identifico a categoria do produto final e os componentes acrescentados antes de usar uma declaração de certificação. Um dispositivo de vedação, visor, tampão, ventilador ou chapa de prensa-cabos pode afetar a avaliação do invólucro completo.

Descrevo a exposição em termos claros. Para ambiente externo, isso significa chuva impelida pelo vento, jato de limpeza, água acumulada junto a uma entrada ou possível submersão. Para lavagem, registro a pressão, a distância, a direção e a temperatura e, em seguida, o agente de limpeza, a concentração, a duração e a frequência. Para ambiente corrosivo, identifico as substâncias e registro a concentração, a temperatura, o tempo de contato e os depósitos. Os materiais do invólucro, do prensa-cabos e do cabo precisam ser considerados em conjunto.

Planeje o espaço da chapa de prensa-cabos com base nos envelopes reais dos componentes

Dimensiono a chapa com base nas maiores dimensões do corpo ou do sextavado de cada prensa-cabos, redutor, adaptador e elemento de fechamento. Também é preciso espaço para linguetas de aterramento, arruelas, contraporcas, protetores e ferramentas de instalação. Depois, acrescento o diâmetro externo do cabo, o raio mínimo de curvatura, a direção do trajeto, a posição dos grampos e a sobra interna do cabo. O giro da chave, um cotovelo, um protetor, uma contraporca ou uma curva do cabo pode limitar o arranjo antes mesmo da rosca.

FerramentaDisposição do invólucroCalculadora da capacidade da grade de entradas do invólucroInforme a largura e a altura úteis da chapa, um envelope conservador da entrada, a distância mínima entre bordas e a margem da chapa para avaliar uma disposição retangular em grade. O resultado é apenas preliminar; verifique as tolerâncias individuais dos furos, o engate da rosca, os hexágonos dos prensa-cabos, as contraporcas, as arruelas, as arruelas com terminais de aterramento, as capas de proteção, o acesso às ferramentas, a resistência da chapa, as curvas dos cabos, os equipamentos internos e as evidências específicas da configuração do invólucro.N = floor[(W−2E+g)/(D+g)] × floor[(H−2E+g)/(D+g)]Largura útil da chapaAltura útil da chapaDiâmetro do envelope da entradaDistância mínima entre bordasAbrir calculadora ->

Por exemplo, quatro entradas M20 podem exigir espaços diferentes. Um prensa-cabos pode ter um hexágono maior, outro um redutor, um terceiro uma arruela com terminal de aterramento e uma contraporca, e o quarto um corpo em ângulo reto. Posso usar uma grade baseada no maior envelope documentado como verificação inicial. O desenho aprovado ainda precisa mostrar cada peça e sua folga de instalação.

Verifique estes controles geométricos:

• limite útil da chapa após as superfícies de assentamento da junta, abas da tampa, raios de canto, reforços, soldas, dobradiças e fixadores;
• centro, diâmetro e tolerância do furo ou designação, classe e profundidade efetiva da rosca;
• ligamento mínimo até a borda e espaçamento exigidos pelo projeto do invólucro ou da chapa;
• face plana para contato com arruelas, anéis O-ring, contraporcas e ferramentas;
• hexágono externo e acesso com chave depois de instalar os prensa-cabos adjacentes;
• espaço interno para contraporcas, arruelas com terminais de aterramento, terminais, canaletas de fios, curvas e preparação dos condutores;
• curso da tampa, porta, gaveta do equipamento ou chapa removível durante o serviço;
• curva do cabo, direção da rota, primeiro suporte e possibilidade de substituir um prensa-cabos sem deslocar os demais.

Ao selecionar o tamanho do furo de entrada, distingo a rosca nominal do prensa-cabos do furo de folga necessário ou da entrada roscada. Antes de modificar uma caixa de junção, planejo cada recorte e a posição dos terminais. O plano precisa prever a remoção de rebarbas, uma superfície plana de assentamento da vedação, folga interna e autorização documentada.

Associe cada cabo a uma entrada controlada

Selecione um prensa-cabos para a construção de cada cabo e para toda a faixa final de diâmetro externo (DE), incluindo perfil, cobertura e qualquer armadura, blindagem ou camada de assentamento sobre a qual ele atue. O limite de curvatura, a massa, a direção de aproximação e o suporte afetam a disposição da chapa. A quantidade de condutores ou o DE nominal, por si sós, não definem a vedação nem as demais interfaces necessárias naquela entrada.

A abertura do invólucro e a faixa de diâmetros de cabo do prensa-cabos são dimensões distintas. Uma entrada M25 pode ser oferecida com várias faixas de vedação. O mesmo diâmetro externo do cabo também pode servir para prensa-cabos com diferentes tamanhos de entrada, materiais, vedações ou interfaces de armadura. Compatibilizo o cabo com a faixa de sua vedação separadamente da compatibilização da rosca do prensa-cabos com a chapa. Um prensa-cabos adequado ao cabo ainda pode ser inadequado à rosca da chapa, à espessura da parede, à face de vedação, ao ambiente ou ao espaço interno.

Para um cabo armado ou blindado, identifico a camada que o prensa-cabos prende ou contata e sua função elétrica. A equipotencialização de proteção e o caminho de corrente de falta pela armadura são funções distintas. A terminação de compatibilidade eletromagnética (EMC), um esquema de blindagem em ponto único e uma entrada isolada também precisam de definições próprias. O contato acidental entre uma caixa metálica e um prensa-cabos não proporciona um projeto completo de equipotencialização. Quando aterro e equipotencializo prensa-cabos metálicos, verifico a pintura, as faces de contato, as arruelas com terminais de aterramento, as contraporcas e o material do invólucro em relação aos pontos de medição especificados para os ensaios.

Incluo um plano de fechamento para as posições não utilizadas. Cada tampão precisa ser compatível com o furo ou a rosca, a condição do invólucro e os materiais. Seu método de instalação e qualquer anexo do certificado também precisam corresponder. Fita, tampas sobressalentes de prensa-cabos, tampões plásticos soltos ou um tampão roscado não verificado não preservam a função exigida da entrada. Para selecionar tampões de fechamento para entradas não utilizadas dos prensa-cabos, verifico a rosca, o material, a vedação, a base do grau de proteção e o método de instalação em cada posição sobressalente.

Projete o interior com o mesmo cuidado que a chapa de prensa-cabos

Uma área suficiente na chapa não garante espaço interno suficiente. Modelo cada rota do prensa-cabos até o terminal ou o ponto de continuidade. As curvas dos cabos, a separação, as distâncias de isolamento dos condutores, as barreiras e os laços de serviço precisam caber. O mesmo vale para o preenchimento das canaletas, os suportes e a identificação. Verifico o acesso a parafusos, alavancas, pontos de ensaio, fusíveis, pontes e dispositivos de seccionamento. A tampa precisa fechar sem comprimir os fios nem transferir carga para um prensa-cabos.

Se os condutores terminarem dentro da caixa, trato-a como algo além de um invólucro vazio. Os blocos de terminais, barramentos, dispositivos de proteção e fiação interna precisam ser adequados ao circuito. O isolamento, a equipotencialização de proteção, a dissipação de calor e a suportabilidade a curto-circuito também precisam ser avaliados. A verificação segue a norma aplicável ao equipamento ou conjunto. Ao escolher blocos de terminais para caixas de junção, compatibilizo a construção dos condutores, as classificações, os acessórios, a identificação e o acesso para ensaio com o plano do circuito.

Para equipamentos elétricos de máquinas, IEC 60204-1:2016 fornece, dentro do seu escopo, um contexto sistêmico para sistemas de acionamento, ligações equipotenciais de proteção, circuitos de controle, compatibilidade eletromagnética (EMC) e documentação técnica. Integro a câmara de prensa-cabos da máquina a esse projeto elétrico, mesmo que nenhum terminal esteja montado na chapa.

Verifico a sequência de manutenção antes da instalação. É possível remover a chapa sem desconectar todos os condutores? A tampa pode ser alcançada depois que o trilho de terminais estiver equipado? Uma contraporca longa atingirá a canaleta de fios? Há cabo reto suficiente para retirar a chapa sem ultrapassar seu limite de curvatura? Resolvo esses pontos no modelo do conjunto, no desenho ou em uma amostra física antes do trabalho em campo.

Selecione os materiais da caixa e da chapa como um sistema

Escolho os materiais da caixa e da chapa considerando o ambiente, as condições estruturais de serviço e o projeto elétrico. Aterramento, comportamento térmico, fabricação e compatibilidade com prensa-cabos e cabos são fatores importantes. Policarbonato, poliéster reforçado com fibra de vidro, alumínio, aço pintado, aço inoxidável e outros materiais podem atender a condições definidas. Suas designações, por si sós, não estabelecem classificações de resistência química, ao impacto ou à corrosão, nem de exposição a UV, higiene ou comportamento ao fogo.

Ao comparar materiais de caixas de junção, verifico o grau e o acabamento reais. Também verifico temperatura, produtos químicos, impacto, fabricação e montagem. Plástico, aço ou alumínio deixam essas questões em aberto. Se uma chapa metálica fizer parte de um caminho de equipotencialização de proteção ou de EMC, especifico a função relativa à corrente ou à frequência. Em seguida, especifico a preparação da superfície, as ferragens, o condutor, os pontos de ensaio e os valores de aceitação.

Controle separadamente o ingresso, a drenagem e a condensação

Inspeciono a proteção contra ingresso em todo o limite externo. Isso inclui a tampa ou porta e sua junta, a vedação da chapa, os prensa-cabos e os tampões. Respiros, visores, fixadores, drenos, furos de montagem e aberturas feitas em campo também fazem parte da verificação. Em cada vedação de cabo, inspeciono a cobertura e verifico se o prensa-cabos está alinhado e corretamente apoiado sobre a superfície de assentamento da vedação. As juntas precisam estar limpas e sem danos. O guia de inspeção das vedações de caixas de junção aborda essas interfaces como partes de um único limite do invólucro.

A proteção contra chuva não impede toda condensação. Ciclos térmicos, ar úmido, mudanças de pressão e superfícies frias podem gerar umidade no interior. Cabos molhados e trajetos de vapor também podem contribuir. Avalio se o projeto precisa de controle climático, drenagem, equalização de pressão, aquecedores, isolamento, outro local ou outro método. Use apenas a configuração de dreno ou respiro permitida pelo projeto do invólucro e por quaisquer condições de certificação. O guia de condensação em caixas de junção ajuda a distinguir a umidade que se forma no interior da água que entra pela fronteira do invólucro.

Normalmente evito posições de entrada em que a água fique acumulada contra uma vedação, mas sigo as instruções de orientação do invólucro e do dispositivo. Uma entrada inferior pode reduzir a exposição direta à chuva, mas dificultar o trajeto, a drenagem, a distância do solo ou a manutenção. Uma entrada lateral pode ser adequada com a aproximação e o suporte corretos do cabo. Uma entrada superior exige atenção especial aos trajetos da água e a qualquer capuz. Escolha a orientação que controla esses trajetos da água sem comprometer o acesso e as curvaturas especificadas dos cabos.

Caixas para prensa-cabos em áreas classificadas exigem controle no nível do certificado

Prensa-cabos Ex não transformam um invólucro comum em equipamento para área classificada. Ex identifica equipamentos para atmosferas explosivas. Verifico o invólucro ou equipamento e seu conceito de proteção com base nos documentos do certificado e nas regras aplicáveis. As entradas, os prensa-cabos, os adaptadores, os redutores e os dispositivos de fechamento precisam ser permitidos. Os terminais internos, a temperatura, a equipotencialização e a construção do cabo também são relevantes. A distância de escoamento é o caminho ao longo de uma superfície isolante; a distância de isolamento no ar é a folga através do ar. Essas distâncias e a instalação precisam atender ao mesmo projeto para área classificada.

IEC 60079-14:2024 abrange o projeto, a seleção, a instalação, a documentação, a competência do pessoal e a inspeção inicial de equipamentos elétricos Ex dentro de seu escopo. Começo pela classificação da área e por determinar se há gás ou poeira. Em seguida, verifico o grupo, a classe de temperatura ou a temperatura máxima da superfície e o nível de proteção do equipamento — o nível de proteção exigido para o equipamento. A faixa de temperatura ambiente, o conceito de proteção e o sistema de cabos também precisam ser compatíveis. O certificado, os desenhos do anexo e as condições especiais de uso definem quais entradas e métodos de instalação são permitidos.

Furar, roscar, soldar ou substituir uma chapa pode alterar a construção certificada. O mesmo pode ocorrer ao acrescentar um terminal, deslocar um pino de aterramento ou trocar um tampão de entrada sobressalente. Quando exigido, obtenho autorização por escrito e documentos controlados revisados. Rótulos como à prova de explosão, segurança aumentada, protegido contra poeira ou ATEX não bastam por si sós. ATEX designa o marco regulatório da UE para equipamentos em atmosferas explosivas. Ainda verifico a referência do certificado, a marcação, o anexo, as instruções e as combinações de componentes permitidas.

Mantenho caixas comuns e caixas para áreas classificadas em itens separados, mesmo quando suas dimensões coincidem. A aparência não comprova a geometria do caminho de chama, a construção resistente ao impacto, o comportamento térmico, as limitações das entradas nem a situação da certificação.

Sequência de instalação e inspeção

Use pessoal qualificado e o procedimento de segurança elétrica aplicável. Isole e verifique o estado seguro exigido antes de abrir equipamentos existentes ou manusear condutores. Proteja os equipamentos certificados e as superfícies de vedação durante toda a fabricação e instalação.

1. Verifique os componentes especificados. Confira se o invólucro, a chapa, a junta, os prensa-cabos, os tampões, os adaptadores, as contraporcas, as arruelas, os terminais, os suportes, os cabos, os desenhos, os certificados e as revisões correspondem à lista de materiais.
2. Monte a caixa vazia ou o equipamento. Confirme a orientação, a geometria dos suportes, os fixadores, o suporte estrutural, o acesso, a posição da drenagem ou do respiro, o curso da tampa e as folgas exigidas.
3. Inspecione ou faça as entradas. Verifique as posições dos centros, as dimensões dos furos ou roscas, as bordas, as superfícies de assentamento da vedação, o revestimento, a planicidade, a remoção de rebarbas e o controle de resíduos. Não modifique equipamentos certificados sem autorização.
4. Equipe a chapa de prensa-cabos. Instale os prensa-cabos e os dispositivos de fechamento na ordem documentada, usando as arruelas, contraporcas, arruelas com terminais de aterramento, adaptadores, ferramentas e condições finais de aperto especificados.
5. Roteie e apoie os cabos. Posicione os grampos externos de fixação, a curvatura e a aproximação antes do aperto final. Evite que peso, tração, vibração e movimento carreguem a chapa ou os terminais internos.
6. Prepare a fiação interna. Mantenha a identificação, a preparação dos condutores, a separação, a curvatura, o isolamento, o suporte, o acesso aos terminais e a folga da tampa.
7. Feche e inspecione o limite externo. Limpe a junta e as faces de vedação, feche a tampa na sequência prevista, verifique cada entrada e confira se nenhum cabo ou condutor ficou prensado.
8. Conclua os ensaios definidos. Execute as verificações elétricas, de equipotencialização, funcionais, mecânicas e ambientais exigidas pelo projeto do equipamento, pelo certificado, pelas regras de instalação e pelo plano da qualidade. Registre métodos, instrumentos, resultados e desvios.

Sigo o ponto final de aperto especificado para cada prensa-cabos e fixador do invólucro. Pode ser um torque, um número de voltas, uma folga ou uma posição de compressão. Antes do aperto, corrija qualquer faixa de vedação incorreta, rosca danificada, chapa deformada, arruela ausente ou cabo sem suporte. Depois, confira o conjunto em relação às instruções.

Conclusão

Uma caixa para prensa-cabos proporciona um espaço definido para a entrada de cabos. Pode ser um invólucro vazio, uma caixa de junção com chapa, uma caixa de terminais ou um compartimento de cabos do equipamento. O projeto específico determina seus componentes, entradas, cabos, prensa-cabos, dispositivos de fechamento, equipamentos internos e classificações. Verifique esses itens nos desenhos aprovados e nas informações do equipamento do conjunto que será usado.

Siga a rota física dos cabos ao escolher a configuração. Associe o invólucro e a chapa a cada entrada de cabo e, em seguida, verifique o espaço para curvas internas e terminações. O conjunto completo precisa atender às condições ambientais e elétricas de serviço. Mesmo um prensa-cabos adequado precisa da interface correta com a parede, do suporte dos cabos e da disposição interna para funcionar como parte da caixa.

Perguntas frequentes sobre caixas para prensa-cabos

Caixa para prensa-cabos é um tipo oficial e padronizado de invólucro?

Não por si só. É uma denominação comum em projetos ou em determinadas regiões para um invólucro ou compartimento que recebe prensa-cabos. Ela não define dimensões, material, entradas, grau IP ou Tipo NEMA, conteúdo elétrico nem certificação. Defino a unidade fornecida por meio do desenho aprovado, da lista de materiais, do plano de entradas, das normas e da base de ensaio.

Uma caixa para prensa-cabos é diferente de uma caixa de junção?

Às vezes. Um projeto pode chamar de caixa para prensa-cabos qualquer caixa de junção com entradas organizadas para prensa-cabos, enquanto outro pode reservar o termo para um compartimento separado de entrada de cabos ou um invólucro com chapa removível para prensa-cabos. Em geral, uma caixa de junção enfatiza as emendas dos condutores; uma caixa para prensa-cabos enfatiza a interface de entrada dos cabos. A mesma caixa física pode cumprir ambas as funções quando seu projeto e sua verificação abrangem as duas.

Uma caixa para prensa-cabos precisa ter furos previamente roscados?

Não. Ela pode usar entradas roscadas, furos de folga com contraporcas, uma chapa removível, furos feitos na fábrica, módulos de entrada de cabos ou outra disposição documentada. Especifico cada furo ou rosca e sua tolerância, além da espessura da chapa, da face de vedação, do fixador, da arruela, da contraporca e do prensa-cabos permitido. O nome não exige furos roscados.

Uma caixa vazia IP66 continua IP66 depois da instalação dos prensa-cabos?

Somente se houver evidências adequadas que abranjam a configuração completa e ela for montada conforme as instruções. Os furos, o tamanho dos prensa-cabos e o diâmetro do cabo podem afetar o resultado. O mesmo pode ocorrer com arruelas, contraporcas, dispositivos de fechamento, vedações da chapa, orientação, aperto e condição do cabo. Verifico o limite externo do invólucro equipado em vez de combinar identificações de componentes sem relação entre si.

Uma caixa comum para prensa-cabos pode ser usada em uma área classificada com prensa-cabos Ex?

Não. Somente os prensa-cabos Ex não qualificam uma caixa comum. O invólucro ou equipamento, o conceito de proteção, os prensa-cabos, as entradas, os adaptadores, os redutores, os dispositivos de fechamento, os cabos, as peças internas, a temperatura, a instalação, o anexo do certificado e as condições especiais de uso precisam ser compatíveis com o projeto para a área classificada.

Fontes e referências técnicas

• IEC 62208:2023, Invólucros vazios para conjuntos de manobra e controle de baixa tensão — IEC, edição 3.0, consultado em 2026-10-28.
• IEC 61439-1:2020, Conjuntos de manobra e controle de baixa tensão — Regras gerais — IEC, edição 3.0, consultado em 2026-10-28.
• IEC 62444:2010, Prensa-cabos para instalações elétricas — IEC, edição 1.0, consultado em 2026-10-28.
• IEC 60529:1989+A1:1999+A2:2013, Graus de proteção proporcionados por invólucros — IEC, edição consolidada 2.2, consultado em 2026-10-28.
• ANSI/NEMA 250-2020, Invólucros para equipamentos elétricos — Conteúdo e escopo — NEMA, consultado em 2026-10-28.
• Certificação de invólucros elétricos e componentes relacionados — UL Solutions, consultado em 2026-10-28.
• IEC 60204-1:2016, Segurança de máquinas - Equipamento elétrico de máquinas - IEC, edição 6.0, consultado em 2026-10-28.
• IEC 60079-14:2024, Atmosferas explosivas — Projeto, seleção e instalação de instalações elétricas — IEC, edição 6.0, consultado em 2026-10-28.
• Visão geral da Diretiva de Baixa Tensão — Comissão Europeia, consultado em 2026-10-28.
