Prekomjerno savijanje kabela uništava 40% brtvica vodootpornih konektora unutar prve godine, uzrokujući katastrofalni prodor vode koji oštećuje skupu opremu i stvara sigurnosne rizike u kritičnim primjenama. Kada se kabeli savijaju izvan njihovih minimalni radijus savijanja1, unutarnji stres se izravno prenosi na brtve priključka, neujednačeno stišćući brtve, iskrivljujući geometriju kućišta i stvarajući putove curenja koji ugrožavaju IP oznake2. Radijus savijanja kabela značajno utječe na performanse brtve vodootpornog konektora utječući na ujednačenost kompresije brtve, poravnanje kućišta, učinkovitost odvođenja napetosti i dugoročnu čvrstoću brtve – pravilno upravljanje radijusom savijanja održava optimalni tlak kontakta brtve, sprječava prerano starenje i osigurava pouzdanu IP68 zaštitu tijekom cijelog vijeka trajanja konektora. Nakon deset godina istraživanja neuspjeha brtvila u Bepto, naučio sam da radijus savijanja nije samo specifikacija kabela – to je ključni čimbenik koji određuje hoće li vaše vodootporne veze zadržati integritet pri stvarnim naprezanjima tijekom ugradnje i rada.
Sadržaj
- Kako radijus savijanja kabela utječe na rad brtve?
- Koji su kritični zahtjevi za radijus savijanja za različite vrste kabela?
- Kako spriječiti oštećenje brtve tijekom ugradnje?
- Koji su dugoročni učinci nepravilnog radijusa savijanja?
- Kako dizajnirati sustave za održavanje pravilnog radijusa savijanja?
- Često postavljana pitanja o radijusu savijanja kabela i vodonepropusnim brtvama

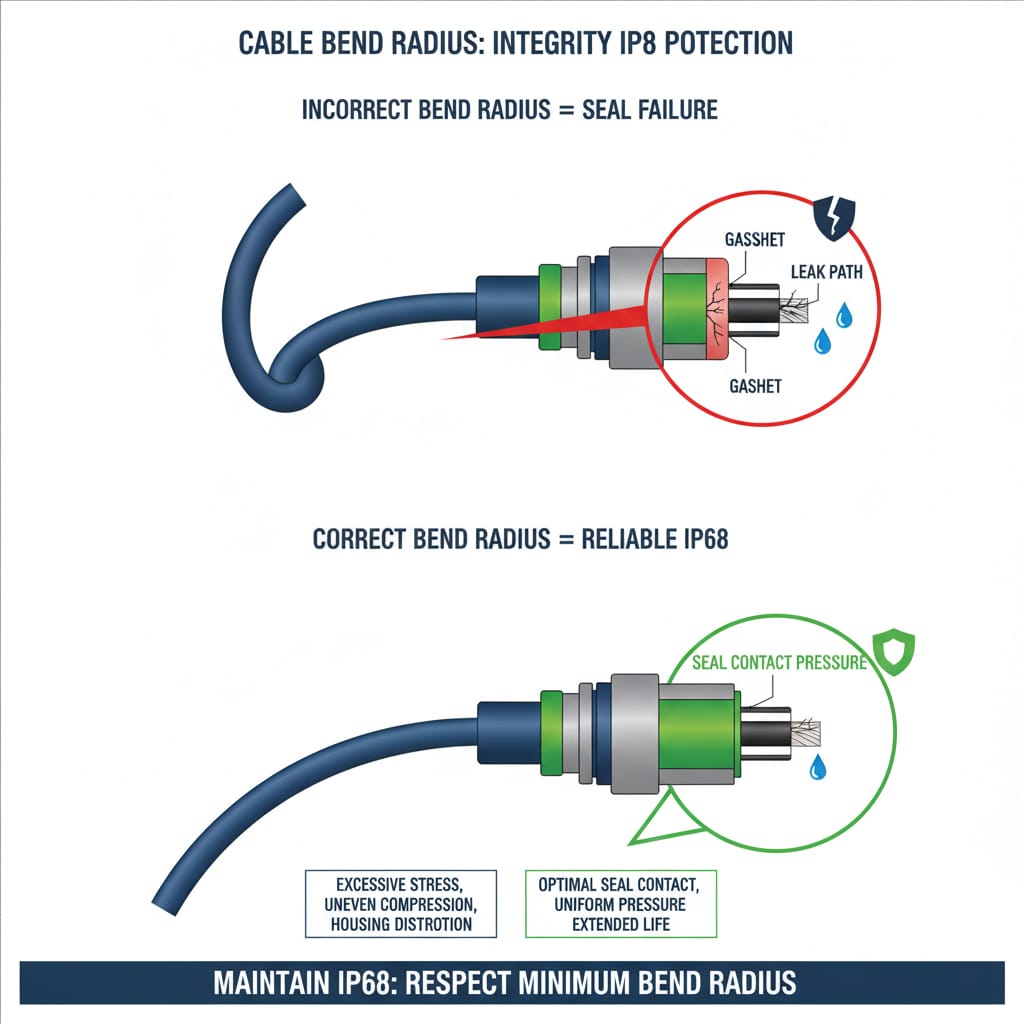

Kako radijus savijanja kabela utječe na rad brtve?
Razumijevanje mehaničke veze između savijanja kabela i čvrstoće brtve ključno je za pouzdane vodonepropusne spojeve. Radijus savijanja kabela utječe na rad brtve putem mehanizama prijenosa naprezanja koji mijenjaju geometriju kompresije brtve, stvaraju neujednačenu raspodjelu tlaka po površinama brtve, induciraju deformaciju kućišta koja prekida kontakt brtve i generiraju dinamičke cikluse opterećenja koji ubrzavaju zamorenost elastomera3 i smanjiti dugoročnu učinkovitost brtvljenja.

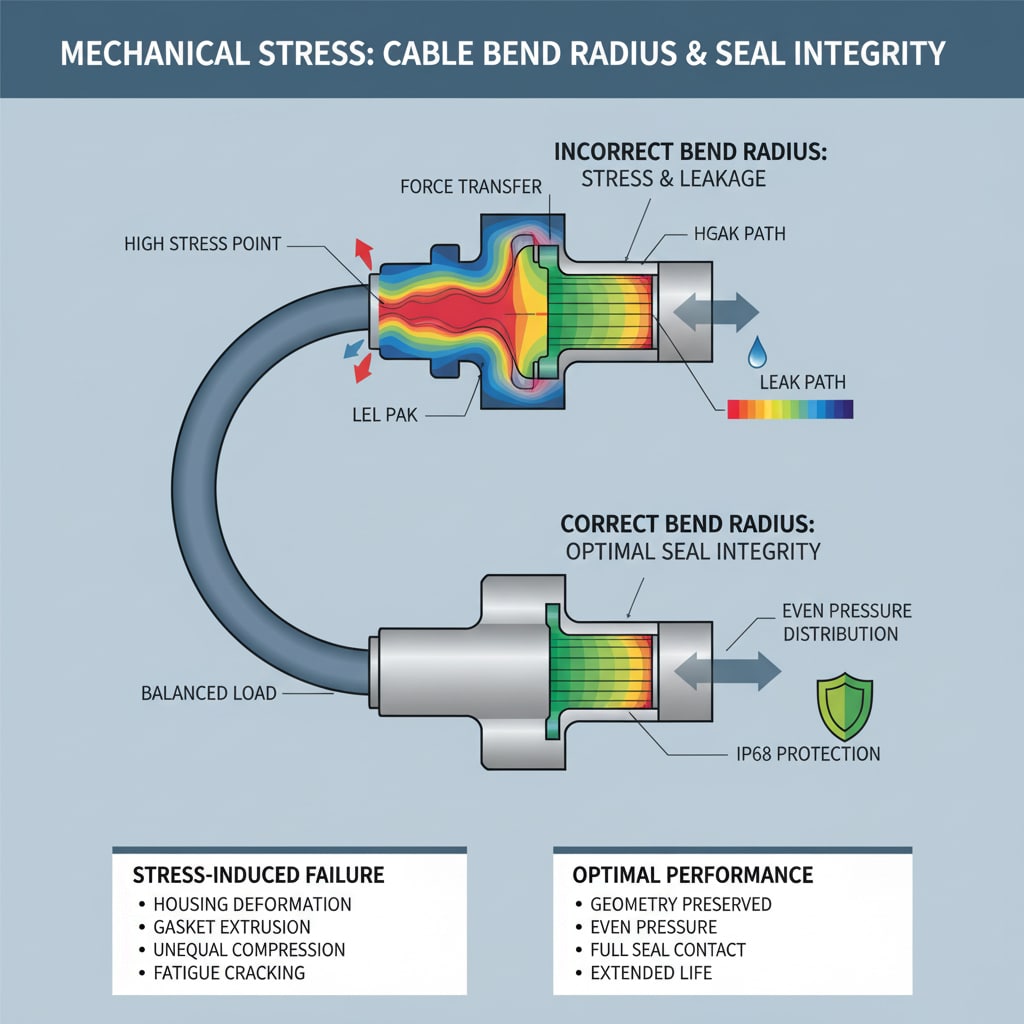

Mehanizmi prijenosa stresa
Izravno mehaničko opterećenje: Prekomjerno savijanje kabela stvara zatezne i tlačne sile koje se prenose kroz kabelsku prirubnicu izravno na kućište konektora, mijenjajući preciznu geometriju potrebnu za učinkovito brtvljenje.
Kompresijska distorzija brtve: Neravnomjerna raspodjela naprezanja uzrokuje neujednačeno stiskanje O-prstenova i brtvi, stvarajući zone visokog tlaka koje dovode do istiskivanja i zone niskog tlaka koje omogućuju putove curenja.
Deformacija stambenog objekta: Jaki savojni momenti zapravo mogu deformirati metalne kućišta ili napuknuti plastične omotače, trajno narušavajući brtvena područja i utore za brtve.
Dinamično cikličko opterećenje: Ponovno savijanje uslijed vibracija, toplinskog širenja ili mehaničkog pomicanja stvara naprezanje od zamora koje s vremenom pogoršava svojstva elastomera.
Promjene u geometriji brtve
Ekstruzija dihtunga: Prekomjerna kompresija uzrokovana naprezanjem savijanjem istiskuje elastomerni materijal iz utora, smanjujući učinkovitu površinu brtve i stvarajući trajnu deformaciju.
Varijacija kontaktnog tlaka: Neravnomjerno opterećenje stvara zone prekomjernog zbijanja koje uzrokuju prijevremeno starenje i nedovoljno zbijanja koje omogućuje prodiranje vode.
Gubitak površinske konformnosti: Izobličenom geometrijom kućišta sprječava se pravilno priljubljivanje brtve uz brtvilne površine, stvarajući mikroskopske putove curenja čak i pri visokom pritisku.
Problemi s poravnanjem ritma: Teška deformacija kućišta može poremetiti poravnanje utora za brtve, sprječavajući pravilnu ugradnju brtve i ugrožavajući vodonepropusnost.
Marcus, nadzornik održavanja vjetroturbina u Sjevernoj Dakoti, SAD, iskusio je ponovljene kvarove kabelskih grla u razvodnim kutijama nacelle nakon samo šest mjeseci rada. Istraga je otkrila da je zbog uskog rasporeda kabela došlo do savijanja od 90° unutar 2 inča od ulaza konektora, znatno ispod minimalnog radijusa savijanja kabela od 8 inča. Prekomjerni napon od savijanja stisnuo je EPDM brtvene trake4 Neravnomjerno, uzrokujući prodor vode tijekom lednih oluja koje su oštetile $15.000 kontrolnih modula. Pružili smo naše morske kabelske prolaze s integriranim potporama za odvod napetosti i preporučili usmjeravanje kabela uz odgovarajuću potporu za radijus savijanja. Rješenje je eliminiralo kvarove brtvi i smanjilo troškove održavanja za 75% tijekom tri godine.
Koji su kritični zahtjevi za radijus savijanja za različite vrste kabela?
Konstrukcija kabela i uvjeti primjene određuju specifične zahtjeve za radijus savijanja koji izravno utječu na performanse brtve konektora. Zahtjevi za radijus kritičnog savijanja razlikuju se ovisno o vrsti kabela: oklopni kabeli zahtijevaju 12–15 puta vanjski promjer, fleksibilni gumeni kabeli 6–8 puta promjer, kruti PVC kabeli 8–10 puta promjer, optički vlaknasti kabeli 15–20 puta promjer, a visokonaponski kabeli 12–20 puta promjer, ovisno o debljini izolacije i nazivnom naponu.
Razmatranja o oklopnom kabelu
Čelično žičano oklopljenje: Zahtijeva veći radijus savijanja (12–15 puta promjer) kako bi se spriječilo uvijanje oklopnog kabela, koje stvara točke koncentracije naprezanja i prenosi prekomjernu silu na brtve konektora.
Aluminijska traka oklop: Fleksibilniji od čelične žice, ali i dalje zahtijeva 10–12 puta promjer kako bi se spriječilo gužvanje trake i održala ravnomjerna raspodjela naprezanja.
Uzaključena oklop: Pruža izvrsnu fleksibilnost, ali zahtijeva pažljivu kontrolu radijusa savijanja (8–10 puta promjer) kako bi se spriječilo odvajanje oklopa i održala mehanička zaštita.
Valoviti oklop: Nudi vrhunsku fleksibilnost s radijusom savijanja od 6 do 8 puta promjera, uz istovremeno održavanje izvrsne raspodjele naprezanja na sučelja konektora.
Učinak konstrukcije kabela
| Tip kabela | Min. radijus savijanja | Udar zapečata | Kritični čimbenici |
|---|---|---|---|
| Oklopljeni XLPE | 12-15x OD | Visoki stresni prijenos | Kopčanje oklopa, kompresija jakne |
| Fleksibilna guma | 6-8x OD | Umjereni stres | Pokret dirigenta, rastezanje jakne |
| tvrdi PVC | 8-10x OD | Visoka koncentracija stresa | Pucanje jakne, naprezanje konduktora |
| Pomorski kabel | 8-12x OD | Umjereno s pravim žlijezdama | Tok spojke za blokadu vode |
| Optičko vlakno | 15-20x OD | Izuzetna osjetljivost | Puknuće vlakna, naprezanje zaštitne cijevi |
Okolišni čimbenici
Učinci temperature: Niske temperature povećavaju krutost kabela, zahtijevajući veći radijus savijanja kako bi se spriječila koncentracija naprezanja i oštećenje brtvila.
Dinamičko učitavanje: Kabeli izloženi vibracijama ili pomicanju zahtijevaju povećane marže radijusa savijanja kako bi se omogućilo cikliranje naprezanja bez oštećenja brtve.
Izloženost kemikalijama: Agresivna kemijska sredstva mogu omekšati oklade kabela, omogućujući manji radijus savijanja, ali povećavaju prijenos naprezanja na brtvene zaptive konektora.
UV degradacija: Kablovi na otvorenom s vremenom mogu postati krhki, što zahtijeva konzervativno projektiranje radijusa savijanja kako bi se održao integritet brtve tijekom cijelog vijeka trajanja.

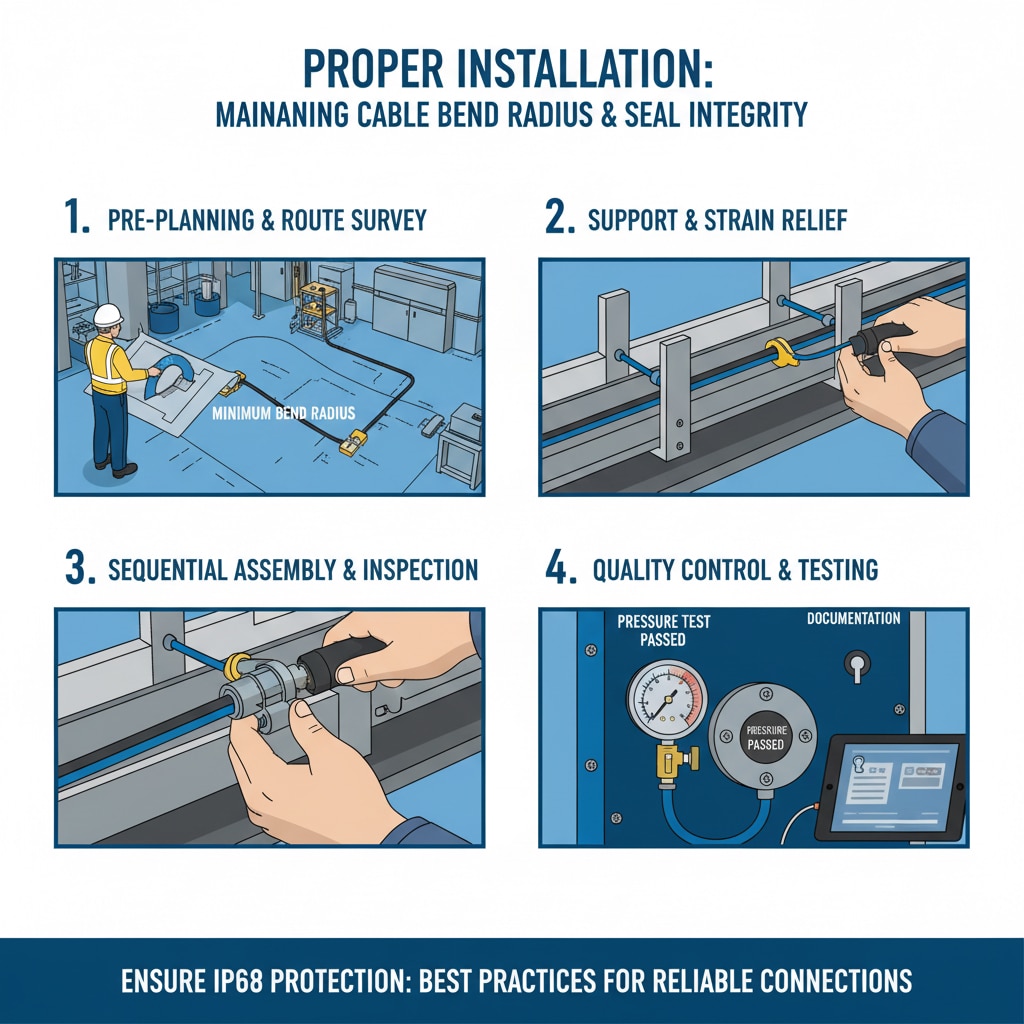

Kako spriječiti oštećenje brtve tijekom ugradnje?
Pravilne tehnike ugradnje i planiranje sprječavaju oštećenje brtvi povezano s radijusom savijanja koje dovodi do propusta vodonepropusnosti. Za sprječavanje oštećenja brtve tijekom instalacije potrebno je unaprijed planirati rute kabela uz odgovarajuće rezerve za radijus savijanja, koristiti odgovarajuće sustave za potporu kabela, ugraditi uređaje za odvod napetosti, slijediti postupke postupnog zatezanja te provesti ispitivanje tlaka radi provjere cjelovitosti brtve prije puštanja sustava u rad.
Planiranje prije instalacije
Pregled rute: Isplanirajte putanje kabela prije instalacije kako biste utvrdili moguća kršenja radijusa savijanja i isplanirali odgovarajuće potporne konstrukcije.
Izračun radijusa savijanja: Izračunajte minimalni radijus savijanja za svaki tip kabela i dodajte sigurnosnu maržu od 25% za tolerancije pri ugradnji i dugoročnu pouzdanost.
Podržani razmak: Planirajte razmak nosača za kabelske kanale i cijevi kako biste održali pravilan radijus savijanja duž cijele trase kabela.
Zahtjevi za pristup: Osigurajte dovoljan prostor za pravilnu ugradnju konektora bez prisilnog savijanja kabela u oštre zavoje tijekom montaže.
Najbolje prakse instalacije
Progresivno savijanje: Koristite više blagih zavoja umjesto jednog oštrog zavoja kako biste rasporedili naprezanje i smanjili prijenos sile na brtve spoja.
Integracija odvodnje: Ugradite čizme za odvod naprezanja ili kabelske prirubnice s integriranim odvodom naprezanja prije izvođenja konačnih priključaka.
Podrška instalaciji: Ugradite nosače kabela prije povlačenja kabela kako biste spriječili privremeno prekomjerno savijanje tijekom procesa ugradnje.
Sekvencijalna montaža: Slijedite ispravan redoslijed – provucite kabel, postavite nosače, izvedite spojeve, a zatim izvršite konačno pozicioniranje kako biste izbjegli ponovni rad koji oštećuje brtve.
Mjere kontrole kvalitete
Provjera radijusa savijanja: Mjerite stvarni radijus savijanja na kritičnim točkama pomoću odgovarajućih mjernih alata ili šablona kako biste potvrdili usklađenost sa specifikacijama.
Inspekcija brtve: Vizualno pregledajte sve brtve radi pravilnog položaja, kompresije i odsutnosti oštećenja prije konačnog sklapanja.
Ispitivanje tlaka: Provedite ispitivanje tlaka na 1,5 puta nazivnog tlaka kako biste provjerili cjelovitost brtve nakon dovršetka ugradnje.
Dokumentacija: Zabilježite detalje ugradnje, mjerenja radijusa savijanja i rezultate ispitivanja za buduću referencu pri održavanju.
Koji su dugoročni učinci nepravilnog radijusa savijanja?
Razumijevanje mehanizama dugoročne degradacije pomaže predvidjeti potrebe za održavanjem i spriječiti katastrofalne kvarove. Dugoročni učinci nepravilnog radijusa savijanja uključuju ubrzano starenje elastomera uslijed koncentracije naprezanja, progresivno istiskivanje brtve i trajnu deformaciju, zamor kućišta i razvoj pukotina, trošenje utora za brtvenu ploču koje sprječava pravilnu zamjenu brtve te kumulativna oštećenja koja dovode do iznenadnog katastrofalnog otkaza tijekom ekstremnih vremenskih događaja.
Progresivni obrasci degradacije
Relaksacija naprezanja elastomera: Stalna prekomjerna kompresija uzrokovana naprezanjem pri savijanju dovodi do trajnog deformiranja gumenih brtvi, smanjujući njihovu sposobnost oporavka i učinkovitost brtvljenja.
Ubrzanje kemijske degradacije: Koncentracija naprezanja ubrzava procese kemijskog starenja, uzrokujući očvršćivanje, pucanje i gubitak elastičnosti u materijalima brtvi.
Početak napuknuća od umora: Ponovljeni ciklusi naprezanja uslijed toplinskog širenja i mehaničkog pomicanja pokreću mikroskopske pukotine koje se s vremenom šire.
Napredak ekstruzije brtve: Početno manji izbojak postupno se pogoršava pod stalnim opterećenjem, što na kraju dovodi do potpunog otkazivanja brtve i prodora vode.
Analiza modova kvara
Iznenadni naspram postupnog neuspjeha: Nepravilan radijus savijanja može uzrokovati ili neposredan kvar tijekom ugradnje ili postupno propadanje tijekom mjeseci ili godina.
Okolišno ubrzanje: Ekstremne temperature, UV zračenje i kontakt s kemikalijama ubrzavaju degradaciju kod opterećenih brtvila u usporedbi s pravilno ugrađenim sustavima.
Kaskadni kvarovi: Kvar jednog brtvenog prstena može uzrokovati prodor vode koji oštećuje druge komponente, dovodeći do višestrukih kvarova sustava zbog jednog kršenja radijusa savijanja.
Komplikacije pri održavanju: Pod stresom nalazeće zapečaćene brtve mogu izgledati ispravno tijekom rutinske inspekcije, ali pod ekstremnim uvjetima doživjeti katastrofalan neuspjeh.
Ahmed, inženjer u petrokemijskom postrojenju u Saudijskoj Arabiji, otkrio je da kabelne prirubnice u vanjskim električnim ormarima otkazuju nakon 2-3 godine umjesto očekivanog 10-godišnjeg vijeka trajanja. Visoke okoline temperature (50 °C+) i skučen raspored kablova s neadekvatnim radijusom savijanja stvorili su kronični stres na Viton brtvama. Kombinacija termičkog starenja i mehaničkog stresa uzrokovala je krhke pukotine koje su omogućile prodor pijeska i vlage, oštećujući skupe VFD upravljače. Redizajnirali smo instalaciju s odgovarajućim nosačima za radijus savijanja i nadogradili je na naše kabelske prirubnice za visoke temperature s ojačanim utorima za brtve. Novi dizajn postigao je više od 8 godina pouzdanog rada u surovim pustinjskim uvjetima.
Kako dizajnirati sustave za održavanje pravilnog radijusa savijanja?
Dizajn sustava mora integrirati zahtjeve za radijusom savijanja od početne faze planiranja kako bi se osigurala dugoročna pouzdanost brtve. Dizajniranje sustava za održavanje pravilnog radijusa savijanja zahtijeva izračunavanje prostornih zahtjeva za svaku vrstu kabela, integraciju fleksibilnih sustava kanala, određivanje odgovarajućeg odvođenja naprezanja na kabelnoj prirubnici, planiranje pristupa za održavanje uz slobodan prostor za radijus savijanja te uvođenje sustava za upravljanje kabelima koji sprječavaju slučajno prekomjerno savijanje tijekom rada i modifikacija.
Metode projektnih proračuna
Raspodjela prostora: Izračunajte potreban prostor kao minimalni radijus savijanja plus sigurnosnu maržu od 25%, pomnoženo s brojem kabela i složenošću rute.
3D modeliranje: Koristite CAD softver za modeliranje trasa kabela i provjeru usklađenosti radijusa savijanja prije početka izgradnje.
Analiza stresa: Izvedite analiza konačnih elemenata5 na kritičnim vezama za predviđanje raspodjele napona i optimizaciju lokacija potpora.
Toplinsko širenje: Uzmite u obzir promjene duljine kabela zbog temperaturnih varijacija koje mogu stvoriti dodatni savojni napon.
Fleksibilna integracija sustava
Dizajn kabelske trake: Navedite sustave ladica s odgovarajućim radijskim sekcijama i podesivim nosačima za složene zahtjeve za usmjeravanjem.
Odabir cijevi: Odaberite fleksibilne vodove koji zadržavaju radijus savijanja, a istovremeno omogućuju kretanje kabela i toplinsko širenje.
Postavljanje priključne kutije: Postavite razvodne kutije tako da se minimizira savijanje kabela i osigura dovoljan servisni krug za pristup održavanju.
Potporne strukture: Projektirajte nosače kabela koji održavaju pravilnu geometriju pod svim uvjetima opterećenja, uključujući vjetro, seizmičke i termičke utjecaje.
Razmatranja održavanja
Petlje usluge: Osigurajte odgovarajuću duljinu kabela i prostor za postavljanje kako biste omogućili zamjenu konektora bez kršenja zahtjeva za radijusom savijanja.
Planiranje pristupa: Osigurajte pristup za održavanje dizajna koji omogućuje pravilno rukovanje kabelom bez prisilnog privremenog prekomjernog savijanja tijekom servisnih radova.
Sustavi dokumentacije: Osigurajte jasnu dokumentaciju o zahtjevima za radijus savijanja i pravilnom vođenju kabela za osoblje za održavanje.
Zahtjevi za obuku: Osigurajte da osoblje za održavanje razumije važnost radijusa savijanja i pravilne tehnike rukovanja kabelima.
Zaključak
Radijus savijanja kabela značajno utječe na performanse brtve vodootpornog konektora putem složenih mehanizama prijenosa naprezanja koji utječu na ujednačenost kompresije, poravnanje kućišta i dugoročnu čvrstoću elastomera. Pravilno upravljanje radijusom savijanja zahtijeva razumijevanje specifičnih zahtjeva kabela, primjenu odgovarajućih tehnika instalacije i projektiranje sustava koji održavaju pravilnu geometriju tijekom cijelog vijeka trajanja. U Bepto, naše iskustvo s kvarovima brtvi povezanima s radijusom savijanja naučilo nas je da je prevencija kroz pravilan dizajn i ugradnju daleko isplativija od rješavanja prijevremenih kvarova – tu smo da vam pomognemo da to napravite ispravno iz prve! 😉
Često postavljana pitanja o radijusu savijanja kabela i vodonepropusnim brtvama
P: Što se događa ako premašim minimalni radijus savijanja na svom vodootpornom konektoru?
A: Prekoračavanje minimalnog radijusa savijanja stvara koncentraciju naprezanja koja neujednačeno komprimira brtve, što može dovesti do neposrednog curenja ili ubrzanog starenja koje dovodi do prijevremenog otkaza. Naprezanje također može deformirati kućišta konektora i uzrokovati trajna oštećenja brtvenih površina.
P: Kako ispravno izmjeriti radijus savijanja kabela?
A: Mjerite od središnje osi kabela do središta radijusa savijanja koristeći unutarnju ivicu savijanja. Mjerenje treba obaviti na najužoj točki krivulje, obično tamo gdje kabel ulazi u konektor ili gdje najsnažnije mijenja smjer.
P: Mogu li čizme za odvođenje naprezanja pomoći kod problema s radijusom savijanja?
A: Da, čizme za odvod napetosti raspoređuju savojni napon na većoj duljini i omogućuju postupni prijelaz od krutog priključka do fleksibilnog kabela. Posebno su učinkovite u sprječavanju koncentracije napona na mjestu ulaska kabela, gdje su brtvene najranjivije.
P: Da li različiti materijali brtvi različito podnose naprezanje u radijusu savijanja?
A: Da, tvrđi materijali poput Vitona bolje podnose ekstruziju pod opterećenjem, ali se mogu napuknuti ako su prekomjerno komprimirani, dok se mekši materijali poput EPDM-a bolje prilagođavaju izobličenim površinama, ali su skloniji trajnoj deformaciji uslijed prekomjerne kompresije.
P: Koliko često trebam pregledati konektore zbog oštećenja brtvi uzrokovanih radijusom savijanja?
A: Pregledajte konektore godišnje radi vidljivih oštećenja brtve, deformacija kućišta ili znakova prodora vode. U teškim uvjetima okoline ili kod kritičnih primjena preporučuje se tromjesečni pregled, osobito nakon ekstremnih vremenskih događaja ili mehaničkih poremećaja.
-
Saznajte o industrijskim standardima i metodama izračuna za određivanje minimalnog sigurnog radijusa savijanja kabela. ↩
-
Razumjeti standard Međunarodne elektrotehničke komisije (IEC) koji definira učinkovitost brtvljenja protiv prašine i vlage. ↩
-
Istražite znanost o materijalima koja objašnjava kako se gumoliki materijali razgrađuju pod cikličkim opterećenjem i utjecajima okoliša. ↩
-
Otkrijte tehnička svojstva gume od etilena, propilena i diena (EPDM), uobičajenog materijala za brtve na otvorenom i u automobilskoj industriji. ↩
-
Steknite uvid u računalnu metodu koju inženjeri koriste za simulaciju kako će se fizički proizvod odazvati na sile iz stvarnog svijeta. ↩
