Ugrađeni osigurači za MC4 priključke: kada i zašto su vam potrebni

Solarni instalateri suočavaju se s razornim kvarovima opreme, opasnostima od požara i odbijanjem odštetnih zahtjeva osiguranja kada prekomjerne struje oštete skupe invertere, kombinacijske kutije i solarne panele zbog neadekvatne zaštite strujnog kruga, što dovodi do katastrofalnih kvarova sustava koji mogu uništiti cijele instalacije vrijedne stotine tisuća dolara. Bez odgovarajuće zaštite osiguračima, povratni tok struje, kvarovi na uzemljenju i kratki spojevi stvaraju opasne uvjete koji izazivaju lukovne kvarove, spaljivanje opreme i potencijalne opasnosti od požara, čime se krše električni propisi i poništavaju jamstva na opremu, izlažući instalatere ogromnim tužbama za odštetu i regulatornim kaznama.

Ugrađeni osigurači¹ jer su MC4 konektori ključni sigurnosni uređaji koji štite solarne instalacije od prekomjernih struja prekidajući opasan protok struje prije nego što može oštetiti opremu ili stvoriti opasnost od požara. Ovi specijalizirani osigurači integriraju se izravno u sklopove MC4 konektora, pružajući zaštitu na razini niza koja sprječava povratni protok struje, ograničava kvarni tok tijekom uzemljenja i osigurava usklađenost s Zahtjevi NEC-a² za zaštitu fotonaponskog sustava uz održavanje vremenske nepropusnosti vanjskih instalacija.

Prošli mjesec primio sam hitni poziv od Marcusa Thompsona, voditelja operacija u velikoj solarnoj EPC tvrtki u Phoenixu, Arizona, koji je otkrio da su gromom izazvani prenaponski skokovi uništili 15 string invertera vrijednih $180,000 jer u njihovoj instalaciji nije bilo odgovarajuće zaštite osiguračima u liniji na pojedinačnim strunama. Osiguravajuća tvrtka je u početku odbila odštetni zahtjev, navodeći neadekvatnu zaštitu od prenaponskih udara kao kršenje propisa, što je prisililo Marcusa da uvede sveobuhvatnu zaštitu osiguračima na cijeloj svojoj instalaciji od 2 MW kako bi spriječio buduće gubitke i osigurao usklađenost s propisima! ⚡

Sadržaj

• Čemu služe in-line osigurači za MC4 priključke?
• Kada su potrebne ugradbene osigurače u solarnim instalacijama?
• Koje vrste inline MC4 osigurača su dostupne?
• Kako odabrati odgovarajuću amperazu i tip osigurača?
• Koje su najbolje prakse instalacije MC4 in-line osigurača?
• Često postavljana pitanja o in-line osiguračima za MC4 priključke

Čemu služe in-line osigurači za MC4 priključke?

Razumijevanje ugrađenih MC4 osigurača pomaže solarnim stručnjacima u provedbi odgovarajuće zaštite od prenapona na razini strune.

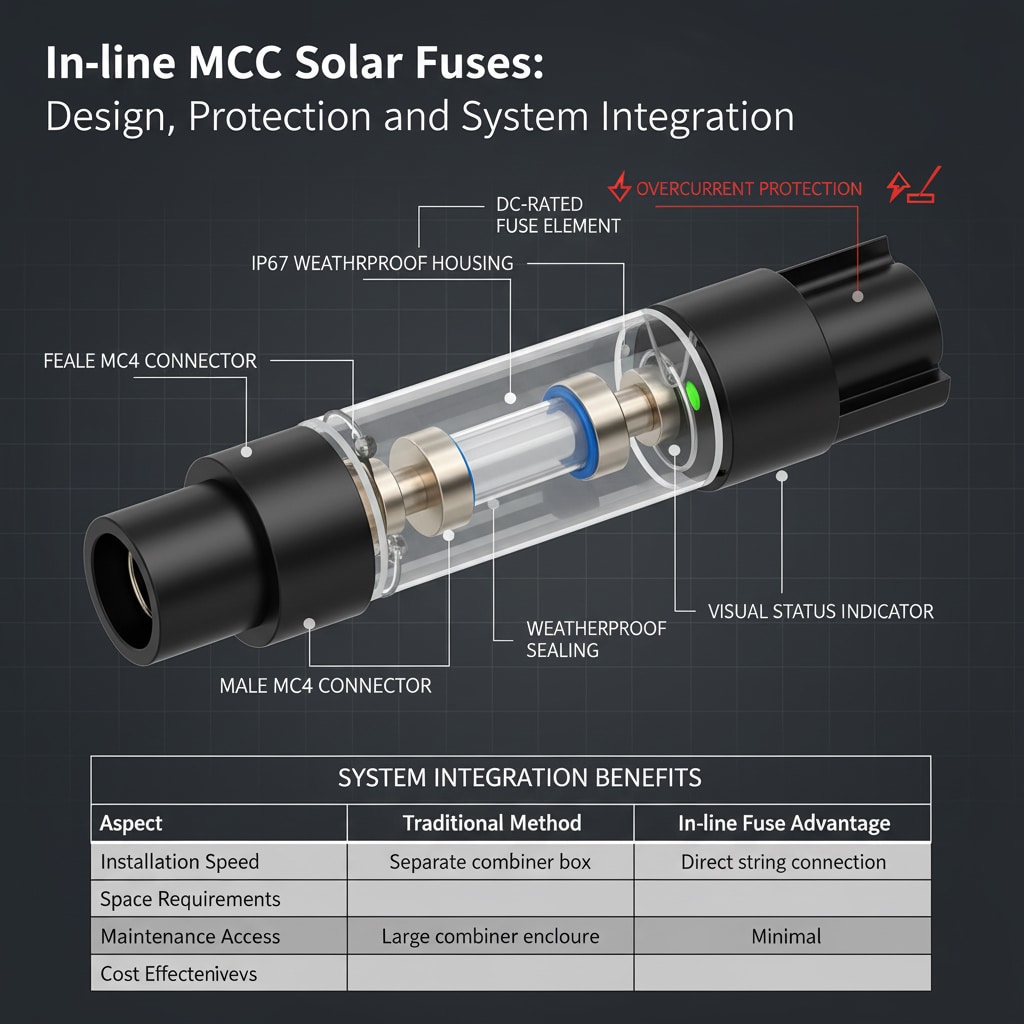

Ugrađeni osigurači za MC4 priključke su specijalizirani uređaji za zaštitu od prenapona koji se izravno ugrađuju u sklopove MC4 priključaka, pružajući pojedinačnu zaštitu strune bez potrebe za zasebnim kombinatornim kutijama ili držačima osigurača. Ovi kompaktni uređaji imaju vremenski otporna kućišta pogodna za vanjsku upotrebu, zamjenjive elemente osigurača pogodne za istosmjerne (DC) primjene i priključke kompatibilne s MC4 koji održavaju integritet sustava, istovremeno pružajući ključnu sigurnosnu zaštitu. Profesionalne solarne instalacije koriste ugrađene MC4 osigurače kako bi ispunile zahtjeve NEC-a, zaštitile skupu opremu od oštećenja i osigurale sigurno radenje u svim radnim uvjetima.

Dizajn i konstrukcija

Vremenski zaštićeno kućište: MC4 osigurači u liniji imaju kućišta s IP67 zaštitom koja štite unutarnje komponente od vlage, prašine i onečišćenja iz okoliša.

Elementi ocijenjeni za DC: Specijalizirani osigurači dizajnirani za DC primjene osiguravaju pouzdano isključivanje struja kvara bez izazova pri gašenju luka kakvi postoje kod AC osigurača.

Integracija konektora: Standardni MC4 priključci na oba kraja omogućuju besprijekornu integraciju u postojeće solarne instalacije bez preinaka.

Vizualni pokazatelji: Mnogi modeli uključuju vizualne indikatore stanja osigurača koji omogućuju brzu identifikaciju pregorjelih osigurača tijekom pregleda održavanja.

Zaštitne funkcije

Zaštita od prenapona: Primarna funkcija uključuje prekidanje prekomjernog protoka struje koji bi mogao oštetiti opremu nizvodno ili stvoriti opasnost od požara.

Sprječavanje povratne struje: Sprječava povratni tok struje iz paralelnih nizova koji bi mogli oštetiti solarne panele tijekom uvjeta zasjenjivanja ili kvara.

Ograničenje grešnog toka: Ograničava tok kratkog spoja pri uzemljenju kako bi spriječio oštećenje opreme i smanjio rizik od požara.

Smanjenje arkaških kvarova: Smanjuje potencijal za kvar lukom brzim prekidom kvarnih stanja prije nego što se može pojaviti opasan luk.

Prednosti integracije sustava

Aspekt integracije	Pogodnost	Tradicionalna metoda	Prednost in-line osigurača
Brzina instalacije	50% brže	Odvojeni kombinacijski priključak	Izravno povezivanje nizova
Prostorni zahtjevi	Minimalno	Velika zaštitna kabina za kombinirane strojeve	Nema dodatnog prostora
Pristup za održavanje	Razina niza	Centralizirana lokacija	Rasporedjeni pristup
Učinkovitost troškova	Niži ukupni troškovi	Visoki troškovi materijala i rada	Smanjeni sastojci

Tehničke specifikacije

Trenutne ocjene: Dostupno u nazivnim strujama od 10 A do 30 A za različite konfiguracije solarnih panela i nizova.

Nazivne napone: Nazivne DC napone do 1500 V za podršku visokonaponskim solarnim instalacijama i budućim proširenjima sustava.

Sposobnost prekinuti³: Visoke ocjene prekidanja osiguravaju pouzdano prekidanje kratkospojnog struja pri maksimalnim uvjetima kvara.

Performanse na temperaturi: Radna temperatura se kreće od -40 °C do +85 °C za pouzdane performanse u ekstremnim okolišnim uvjetima.

Usklađenost s propisima

NEC zahtjevi: Ugrađeni osigurači pomažu ispuniti zahtjeve Nacionalnog električnog kodeksa za zaštitu od prenapona u fotonaponskim sustavima.

UL certifikacija: UL-ovjereni uređaji osiguravaju usklađenost sa sigurnosnim standardima i prihvaćanje od strane nadležnih tijela.

Međunarodni standardi: Mnogi modeli zadovoljavaju IEC standarde za međunarodne instalacije i zahtjeve izvoznih tržišta.

Prihvaćanje osiguranja: Pravilna zaštita osiguračima često smanjuje premije osiguranja i osigurava prihvaćanje odštetnih zahtjeva nakon kvarova opreme.

Radeći sa Sarah Mitchell, glavnom inženjerkom za električne instalacije u vodećem proizvođaču solarnih panela u Münchenu, Njemačka, saznao sam da je uvođenje in-line MC4 osigurača smanjilo njihove zahtjeve za garanciju za 35%, a istovremeno poboljšalo učinkovitost instalacije uklanjanjem potrebe za zasebnim kombinacijskim kutijama na manjim stambenim instalacijama. Sarahin tim sada propisuje in-line osigurače kao standardnu praksu za sve primjene na razini nizova! 🔧

Kada su potrebne ugradbene osigurače u solarnim instalacijama?

Određivanje kada su potrebne u liniji postavljene osigurače osigurava usklađenost koda i optimalnu zaštitu sustava.

U liniji osigurači za MC4 konektore potrebni su kada NEC 690.9 propisuje zaštitu od prenaponskih struja za solarne instalacije, obično u sustavima s tri ili više paralelnih nizova, instalacijama koje koriste kombinacijske kutije bez pojedinačnih osigurača za nizove, stambenim sustavima kojima je potrebna distribuirana zaštita i komercijalnim instalacijama gdje je centralizirana zaštita nepraktična. Zahtjevi propisa razlikuju se ovisno o veličini sustava, konfiguraciji i lokalnim izmjenama, ali in-line osigurači pružaju najfleksibilnije i najisplativije rješenje za ispunjavanje zahtjeva za zaštitu od prenapona uz istovremeno održavanje pouzdanosti i sigurnosti sustava.

Zahtjevi NEC kodeksa

690.9 Zaštita od prenapona: Nacionalni električni kodeks zahtijeva zaštitu od prenapona za fotonaponske sustave pod određenim uvjetima i konfiguracijama.

Pravilo o tri žice: Sustavi s tri ili više paralelnih nizova obično zahtijevaju zaštitu pojedinačnih nizova od prenapona kako bi se spriječila šteta uzrokovana reverznom strujom.

Maksimalni nazivni presjek osigurača serije: Naponni ograničenja sigurnosnih osigurača ne smiju premašiti maksimalni nazivni napon serijskog osigurača koji su naveli proizvođači solarnih panela.

Zaštita opreme: Uređaji za zaštitu od prenapona moraju zaštititi i vodove i priključenu opremu od oštećenja tijekom kvarnih stanja.

Čimbenici konfiguracije sustava

Broj paralelnih nizova: Više paralelnih nizova povećavaju mogućnost povratnog toka struje i zahtijevaju zaštitu svakog niza.

Trenutne razine struje: Veće struje u vodičima povećavaju rizik od oštećenja i mogu zahtijevati niže nazivne vrijednosti osigurača za adekvatnu zaštitu.

Specifikacije panela: Najveći nazivni amperi serijskih osigurača solarnih panela određuju maksimalnu dopuštenu veličinu osigurača za zaštitu strune.

Napon sustava: Viši naponi sustava mogu zahtijevati specijalizirane osigurače s odgovarajućim nazivnim DC naponima i prekidnom sposobnošću.

Razmatranja o vrsti instalacije

Tip instalacije	Zahtjev za osigurač	Tipična primjena	Strategija zaštite
Stambeno (≤3 žice)	Često neobavezno	Mali krovni sustavi	na razini panela ili na razini niza
Stambeni (>3 žice)	Potrebno	Velika stambena	U liniji ili kombinator
Komercijalni	Potrebno	Većina instalacija	Rasprostranjena zaštita
u industrijskim razmjerima	Potrebno	Sve instalacije	Centralizirano + distribuirano

Okolišni čimbenici

Izloženost munji: Područja s visokom aktivnošću munja imaju koristi od poboljšane zaštite od prenaponskih udara kako bi se ograničila šteta od prenaponskih udara.

Ekstremne temperature: Ekstremne temperature mogu utjecati na rad sigurnosnih osigurača i mogu zahtijevati temperaturno kompenzirane nazivne vrijednosti.

Izloženost vlagi: Okruženja s visokom vlažnošću zahtijevaju poboljšano brtvljenje i zaštitu od korozije za pouzdan dugoročni rad.

Pristup za održavanje: Daljinske instalacije imaju koristi od distribuirane zaštite koja omogućuje lokalizirano otklanjanje poteškoća i popravak.

Gospodarska razmatranja

Vrijednost zaštite opreme: Instalacije opreme visoke vrijednosti opravdavaju dodatne troškove zaštite kako bi se spriječila skupa zamjena.

Zahtjevi za osiguranje: Neke police osiguranja zahtijevaju određene razine zaštite od prekomjerne struje kako bi pokriće ostalo na snazi.

Troškovi održavanja: Distribuirana zaštita može smanjiti troškove održavanja omogućujući ciljano otklanjanje kvarova i zamjenu komponenti.

Vrijeme zastoja sustava: Ugrađeni osigurači mogu smanjiti vrijeme zastoja sustava izoliranjem oštećenih nizova, istovremeno omogućujući nastavak rada ispravnih nizova.

Posebne primjene

Sustavi za brzo isključivanje⁴: Ugrađeni osigurači mogu se integrirati s uređajima za brzo isključenje kako bi pružili kombinirane zaštitne i sigurnosne funkcije.

Praćenje integracije: Neki ugradbeni osigurači uključuju mogućnosti nadzora koje operaterima sustava pružaju informacije o statusu u stvarnom vremenu.

Primjene retrofita: Postojeće instalacije mogu se nadograditi ugradbenim osiguračima kako bi se poboljšala zaštita bez većih izmjena sustava.

Mobilne instalacije: Prenosivi i mobilni solarni sustavi imaju koristi od integrirane zaštite koja putuje s opremom.

Radeći s Ahmedom Al-Rashidom, višim voditeljem projekta kod jednog velikog solarnoenergetskog razvijatelja u Rijadu, Saudijska Arabija, otkrio sam da je uvođenje in-line osigurača na njihovom 100 MW projektu razmjera komunalne mreže smanjilo vrijeme puštanja u rad za 301 TP3T i eliminiralo potrebu za 50 zasebnih kombinacijskih kutija, čime je uštedjeno više od $200.000 na troškovima materijala i instalacije uz poboljšanje pouzdanosti sustava! 🌞

Koje vrste inline MC4 osigurača su dostupne?

Razumijevanje dostupnih vrsta MC4 osigurača u liniji pomaže pri odabiru optimalnog rješenja za zaštitu u specifičnim primjenama.

U liniji su MC4 osigurači dostupni u nekoliko vrsta, uključujući standardne osigurače protiv prenapona s zamjenjivim elementima, kombinirane uređaje osigurač/odspojnik s mogućnošću ručnog prebacivanja, pametne osigurače s funkcijama nadzora i komunikacije te specijalizirane visokonaponske osigurače za instalacije na razini komunalne mreže. Svaka vrsta nudi specifične prednosti za različite primjene: standardne osigurače koji pružaju osnovnu zaštitu od prenapona, kombinirane uređaje koji omogućuju jednostavno održavanje, pametne osigurače koji omogućuju daljinski nadzor te visokonaponske modele koji podržavaju velike komercijalne instalacije s poboljšanim sigurnosnim i performansnim značajkama.

Standardne ugradbene osigurače

Osnovna zaštita: Standardne ugradbene osigurače pružaju ključnu zaštitu od prenapona s zamjenjivim elementima osigurača i vodootpornim kućištima.

Isplativo: Najisplativija opcija za osnovne zahtjeve zaštite od prenapona u stambenim i malim komercijalnim instalacijama.

Jednostavno rukovanje: Nema složenih značajki ili kontrola – isključivo pasivna zaštita koja se automatski aktivira pri prekoračenju struje.

Široka dostupnost: Standardne osigurače moguće je lako nabaviti od više proizvođača s dosljednim specifikacijama i performansama.

Kombinirani osigurači/razdjelnici

Dvostruka funkcija: Kombinirajte zaštitu od prenapona s mogućnošću ručnog isključenja radi praktičnog održavanja i otklanjanja kvarova.

Poboljšanje sigurnosti: Funkcija ručnog odspajanja omogućuje sigurno izoliranje pojedinačnih nizova tijekom održavanja bez utjecaja na ostale komponente sustava.

Vizualni status: Jasna vizualna indikacija stanja osigurača i položaja prekidača za brzu procjenu tijekom inspekcija.

Jednostavno za održavanje: Pojednostavljeni postupci održavanja s integriranim odspajanjem uklanjaju potrebu za zasebnim izolacijskim uređajima.

Pametne ugradbene osigurače

Kategorija značajke	Standardna osigurač	Pametna osigurač	Napredni pametni osigurač
Zaštita od prenapona	Da	Da	Da
Praćenje statusa	Samo vizualno	Daljinski nadzor	Analitika u stvarnom vremenu
Komunikacija	Nijedan	Osnovno izvještavanje	Potpuna integracija
Dijagnostika	Nijedan	Otkrivanje kvarova	Prediktivna analiza

Visokonaponski specijalizirani osigurači

Ocjene 1500 V: Namijenjeno za instalacije visokog napona s poboljšanom izolacijom i mogućnostima gašenja lukova.

Povećana sigurnost: Dodatne sigurnosne značajke uključujući detekciju kvarova na strujnom luku i poboljšanu zaštitu osoblja tijekom održavanja.

Komercijalna kvaliteta: Robustna konstrukcija za zahtjevne komercijalne i komunalne primjene s produljenim vijekom trajanja.

Usklađenost s propisima: Ispunite stroge sigurnosne i performanse standarde za primjene visokog napona istosmjerne struje i priključenje na elektroenergetsku mrežu.

Varijante specifične za primjenu

Morska klasa: Materijali otporni na koroziju i poboljšano brtvljenje za pomorske i obalne instalacije izložene morskom prskanju.

Visoka temperatura: Specijalizirani materijali i dizajni za okruženja s ekstremnim temperaturama, uključujući pustinjska i industrijska primjene.

Integracija brzog gašenja: Ugrađena funkcionalnost brzog isključenja za ispunjavanje zahtjeva NEC 690.12 za isključenje na razini modula.

Kompatibilno s nadzorom: Mogućnosti integracije s popularnim solarnim nadzornim sustavima za centralizirano izvještavanje o statusu i analizu.

Kriteriji odabira

Trenutna ocjena: Uskladite nazivnu struju osigurača s karakteristikama niza i maksimalnim specifikacijama serijskog osigurača panela.

Nazivna napetost: Osigurajte da nazivni napon osigurača premašuje maksimalni napon sustava, uključujući temperaturne i radijacijske varijacije.

Ocjena zaštite okoliša: Odaberite odgovarajuću IP zaštitu i temperaturni raspon za okruženje ugradnje i klimatske uvjete.

Zahtjevi značajke: Odredite potrebu za nadzorom, isključivanjem ili drugim naprednim značajkama na temelju zahtjeva sustava i proračuna.

Performansne karakteristike

Vrijeme odgovora: Brzo djelujući osigurači osiguravaju brzu reakciju na prekomjerne struje, dok osigurači s vremenom odgađanja sprječavaju nepoželjna isključenja.

I²t ocjena⁵: Karakteristike propuštanja energije određuju zaštitu nizvodne opreme tijekom kvarnih stanja.

Karakteristike starenja: Dugoročna stabilnost i stope propadanja performansi utječu na zahtjeve za održavanjem i intervale zamjene.

Kompenzacija temperature: Neki osigurači uključuju temperaturnu kompenzaciju kako bi održali dosljedne razine zaštite u rasponima radnih temperatura.

Analiza troškova i koristi

Početni trošak: Standardne osigurače odlikuje najniža početna cijena, dok pametne osigurače pružaju poboljšanu funkcionalnost uz višu cijenu.

Cijena instalacije: Ugrađeni osigurači smanjuju troškove instalacije u usporedbi sa zasebnim kombinacijskim kutijama i centraliziranim shemama zaštite.

Trošak održavanja: Pametna osigurača mogu smanjiti troškove održavanja putem daljinskog nadzora i mogućnosti prediktivnog održavanja.

Ukupni trošak vlasništva: Uzmite u obzir sve troškove, uključujući početnu kupnju, instalaciju, održavanje i zamjenu tijekom životnog vijeka sustava.

Kako odabrati odgovarajuću amperazu i tip osigurača?

Pravilnim odabirom osigurača osigurava se optimalna zaštita, sprječava nepoželjno isključivanje i održava rad sustava.

Odabir odgovarajućeg in-line MC4 osigurača zahtijeva izračun struje kratkog spoja niza, primjenu odgovarajućih sigurnosnih faktora, provjeru kompatibilnosti s maksimalnim nazivnim vrijednostima serijskog osigurača solarnog panela, uzimanje u obzir uvjeta okoliša i smanjenja nazivne vrijednosti zbog temperature te osiguravanje da nazivna naponska vrijednost osigurača prelazi maksimalni napon sustava u svim radnim uvjetima. Nominimalna struja osigurača obično bi trebala iznositi 125-156% maksimalne struje niza pri punoj snazi, a da pritom ne prelazi maksimalnu nazivnu struju serijskog osigurača koju je odredio proizvođač panela, uz odgovarajuće uzimanje u obzir utjecaja temperature, faktora starenja i koordinacije s drugim zaštitnim uređajima u sustavu.

Trenutni izračuni ocjene

Maksimalna struja za žicu: Izračunajte na temelju specifikacija solarnih panela i broja panela u konfiguraciji u nizu.

Struja kratkog spoja: Koristite struju kratkog spoja panela (Isc) pomnoženu s odgovarajućim sigurnosnim faktorima za uvjete projektiranja sustava.

Temperaturni čimbenici: Uzmite u obzir utjecaje temperature na strujni izlaz panela i karakteristike nazivnih vrijednosti osigurača.

Sigurnosni razmaci: Primijenite sigurnosne faktore propisane NEC-om, uključujući ocjenu za kontinuiranu struju 125% i dodatne projektne margine.

Zahtjevi za kompatibilnost panela

Maksimalni osigurač serije: Nikada ne smijete premašiti maksimalni nazivni amper naznačen od proizvođača solarnih panela za serijski osigurač ni pod kojim uvjetima.

Usklađenost s jamstvom: Osigurajte da odabir osigurača održava pokrivenost jamstva ploče i ne poništava jamstva proizvođača.

Utjecaj na izvedbu: Odaberite nazivne vrijednosti osigurača koje ne ograničavaju normalno funkcioniranje sustava niti uzrokuju nepotrebne gubitke snage.

Zahtjevi za koordinaciju: Koordinirajte s drugim zaštitnim uređajima kako biste osigurali pravilnu selektivnost i zaštitu sustava.

Ekološki aspekti

Čimbenik okoliša	Utjecaj na odabir	Strategija ublažavanja	Prilagodba ocjene
Visoka temperatura	Smanjuje kapacitet osigurača	Smanjenje nazivne snage zbog temperature	10-20% redukcija
Niska temperatura	Utječe na vrijeme odgovora	Ocjena za hladno vrijeme	Provjerite specifikacije
Vlažnost/Vlaga	Korozijski potencijal	Poboljšano brtvljenje	IP67+ ocjena
UV izloženost	Degradacija materijala	Materijali otporni na UV zračenje	Ocjena produljenog vijeka trajanja

Odabir nazivne napetosti

Maksimalni napon sustava: Izračunajte maksimalni napon sustava uključujući temperaturne koeficijente i učinke zračenja.

Sigurnosni razmaci: Primijenite odgovarajuće sigurnosne marže kako biste uzeli u obzir varijacije napona i privremene uvjete.

Buduće širenje: Razmotrite potencijalne proširenja sustava koja bi mogla povećati razine napona u radu.

Standardne ocjene: Odaberite standardne nazivne napone koji osiguravaju adekvatan višak iznad maksimalnog napona sustava.

Zahtjevi specifični za primjenu

Stambeni sustavi: Obično su potrebne osigurače od 15–20 A za standardne kućne konfiguracije razvodne ploče i veličine nizova.

Komercijalni sustavi: Možda će biti potrebni osigurači od 20–30 A, ovisno o specifikacijama panela i optimizaciji konfiguracije nizova.

Sustavi za komunalnu razinu: Često koristite specijalizirane osigurače za visoku struju s poboljšanom sposobnošću prekidanja i značajkama nadzora.

Posebne primjene: Pomorske, mobilne ili industrijske primjene mogu zahtijevati specijalizirane tipove osigurača s poboljšanom zaštitom od utjecaja okoliša.

Optimizacija performansi

I²t koordinacija: Osigurajte da karakteristike I²t osigurača pružaju adekvatnu zaštitu za opremu nizvodno tijekom kvarova.

Analiza selektivnosti: Provjerite pravilnu koordinaciju s gornjostupanjskim i donjostupanjskim zaštitnim uređajima kako biste spriječili nepotrebne prekide.

Čimbenici starenja: Uzmite u obzir karakteristike starenja osigurača koje mogu utjecati na dugoročne performanse i razine zaštite.

Planiranje zamjene: Razviti rasporede zamjene na temelju preporuka proizvođača i podataka iz terenskog iskustva.

Kvaliteta i certifikacija

UL certifikat: Osigurajte da osigurači imaju odgovarajuće UL oznake za fotonaponske primjene i zadovoljavaju sigurnosne standarde.

Reputacija proizvođača: Odaberite osigurače renomiranih proizvođača s dokazanim rezultatima u solarnim primjenama.

Tehnička podrška: Odaberite dobavljače koji pružaju sveobuhvatnu tehničku podršku i pomoć pri primjeni.

Pokriće jamstva: Procijenite uvjete i odredbe jamstva kako biste osigurali adekvatnu zaštitu svoje investicije.

U Bepto-u usko surađujemo s instalaterima solarnih sustava kako bismo osigurali pravilan odabir osigurača za njihove specifične primjene. Naš tehnički tim pruža detaljne vodiče za primjenu i alate za odabir koji pomažu korisnicima odabrati optimalne in-line MC4 osigurače za njihove instalacije, osiguravajući usklađenost s propisima, zaštitu opreme i dugoročnu pouzdanost! 🔧

Koje su najbolje prakse instalacije MC4 in-line osigurača?

Slijedeći ispravne postupke instalacije osigurava pouzdan rad i dugoročnu zaštitu od in-line MC4 osigurača.

Najbolje prakse ugradnje MC4 in-line osigurača uključuju pravilno postavljanje na pozitivni vodič svakog niza blizu solarnih panela, osiguravanje dovoljno prostora za pristup pri održavanju, upotrebu odgovarajućih torzijskih specifikacija pri sklapanju konektora, primjenu odgovarajućeg rasterećenja naprezanja radi sprječavanja mehaničkog stresa te pridržavanje uputa proizvođača za zaštitu okoliša i orijentaciju montaže. Profesionalne instalacije zahtijevaju odgovarajuću dokumentaciju, postupke testiranja i usklađenost s lokalnim električnim propisima, uz održavanje vremenske otpornosti svih spojeva te osiguravanje jednostavnog pristupa za buduće radove na održavanju i zamjeni osigurača.

Smještaj i lokacija

Pozicioniranje niza: Ugradite u liniji osigurače na pozitivni vodi svakog niza što je moguće bliže solarnim panelima.

Zahtjevi za pristupačnost: Osigurajte dovoljan prostor oko osigurača za siguran pristup pri održavanju i postupke zamjene osigurača.

Zaštita okoliša: Postavite osigurače tako da budu minimalno izloženi izravnoj sunčevoj svjetlosti, nakupljanju vlage i mehaničkim oštećenjima.

Usklađenost s propisima: Slijedite zahtjeve NEC-a za postavljanje i pristupačnost osigurača, uz održavanje odgovarajućih radnih razmaka.

Mehanička instalacija

Sklop konektora: Koristite odgovarajuće tehnike montaže i specifikacije okretnog momenta kako biste osigurali pouzdane električne spojeve.

Odstranite naprezanje: Primijenite odgovarajuće metode rasterećenja naprezanja kako biste spriječili mehanički stres na kućištima osigurača i spojevima.

Podržavajući sustavi: Osigurajte adekvatnu mehaničku potporu kako biste spriječili oštećenja uzrokovana opterećenjem vjetrom i toplinskim ciklusima.

Orijentacija: Slijedite preporuke proizvođača za orijentaciju pri montaži kako biste osigurali ispravan rad i odvodnju.

Postupci instalacije

Korak instalacije	Zahtjev	Potrebni alati	Provjera kvalitete
Predinstalacija	Sustav je isključen	Provjeritelj napona	Potvrđena nulta energija
Priprema konektora	Čiste veze	Čistač kontakata	Vizualni pregled
Ugradnja osigurača	Pravilna orijentacija	momentni ključ	Integritet veze
Završno testiranje	Provjera kontinuiteta	Višemjer	Verifikacija performansi

Sigurnosni postupci

Zaključavanje/označavanje: Provedite odgovarajuće LOTO postupke kako biste osigurali da je sustav isključen iz napajanja tijekom instalacije.

Osobna zaštita: Koristite odgovarajuću ličnu zaštitnu opremu, uključujući električne rukavice i zaštitu od lukova pri instalaciji.

Timska komunikacija: Uspostavite jasne komunikacijske protokole između članova instalacijskog tima tijekom operacija kritičnih za sigurnost.

Postupci za hitne slučajeve: Osigurajte da su uspostavljeni postupci za hitne intervencije i da svi članovi tima razumiju protokole za hitne slučajeve.

Ispitivanje i puštanje u rad

Provjera kontinuiteta: Provjerite električnu kontinuitet kroz sklopove osigurača prije napajanja sustava.

Ispitivanje izolacije: Provedite test otpora izolacije kako biste provjerili pravilnu instalaciju i spriječili kvarove na uzemljenju.

Testiranje opterećenja: Provedite početno testiranje opterećenja kako biste provjerili ispravno funkcioniranje osigurača pod normalnim radnim uvjetima.

Dokumentacija: Pripremite sveobuhvatnu dokumentaciju koja uključuje lokacije osigurača, njihove nazivne vrijednosti i detalje o ugradnji.

Osiguranje kvalitete

Vizualni pregled: Provedite temeljite vizualne preglede svih spojeva i mehaničkih instalacija.

Provjera obrtnog momenta: Provjerite da sve veze zadovoljavaju propisane zahtjeve za momentom okretanja koristeći kalibrirane ključeve za moment.

Zaštita od utjecaja okoliša: Osigurajte da sve veze održavaju odgovarajuće zaptivanje protiv utjecaja okoliša i zaštitu od vremenskih uvjeta.

Usklađenost s propisima: Provjerite da instalacija zadovoljava sve primjenjive električne propise i zahtjeve proizvođača.

Razmatranja održavanja

Planiranje pristupa: Dizajnirajte instalacije tako da osiguraju jednostavan pristup za buduće radove na održavanju i zamjeni osigurača.

Rезервни dijelovi: Održavajte adekvatne zalihe zamjenskih osigurača i komponenti za brze popravke.

Rasporedi održavanja: Uspostavite redovite rasporede inspekcije i održavanja na temelju preporuka proizvođača.

Sustavi dokumentacije: Implementirati sustave za praćenje ugradnje osigurača, zamjena i aktivnosti održavanja.

Uobičajene pogreške pri instalaciji

Nepravilno postavljanje: Postavljanje osigurača na mjestima koja ne pružaju adekvatnu zaštitu ili krše zahtjeve propisa.

Loši spojevi: Nedovoljan moment zatezanja ili kontaminirane veze koje stvaraju visok otpor i moguća oštećenja.

Izloženost okolišu: Neosiguravanje adekvatne zaštite okoliša dovodi do prijevremenog kvara i sigurnosnih opasnosti.

Ograničenja pristupa: Postavljanje osigurača na mjestima koja sprječavaju siguran pristup za održavanje i postupke zamjene osigurača.

Zaključak

Ugrađeni osigurači za MC4 priključke pružaju ključnu zaštitu od prenapona koja osigurava sigurno i pouzdano funkcioniranje solarnih instalacija, istovremeno ispunjavajući zahtjeve Nacionalnog električnog kodeksa i štiteći vrijedna ulaganja u opremu. Pravilnim odabirom na temelju karakteristika strune, uvjeta okoliša i zahtjeva sustava osigurava se optimalna učinkovitost, uz sprječavanje oštećenja opreme i sigurnosnih rizika. Profesionalna instalacija prema utvrđenim najboljim praksama maksimizira učinkovitost zaštite ugrađenim osiguračem, istovremeno održavajući dugoročnu pouzdanost i usklađenost sa sigurnosnim standardima. Relativno mala investicija u kvalitetne ugrađene MC4 osigurače pruža značajnu vrijednost zaštite koja daleko nadmašuje trošak, čineći ih neophodnom komponentom svake profesionalne solarne instalacije koja prioritetno postavlja sigurnost, pouzdanost i usklađenost s propisima.

Često postavljana pitanja o in-line osiguračima za MC4 priključke

1. Naučite osnove in-line osigurača, zaštitnih uređaja smještenih u kompaktnom držaču koji se može izravno umetnuti u ožičenje strujnog kruga. ↩

2. Saznajte o Nacionalnom električnom kodeksu (NEC), mjerilu za siguran električni dizajn, instalaciju i inspekciju kako bi se zaštitile osobe i imovina od električnih opasnosti. ↩

3. Razumjeti prekidnu sposobnost (ili sposobnost razbijanja) osigurača, što je maksimalna struja koju osigurač može sigurno prekinuti bez pucanja. ↩

4. Istražite zahtjeve NEC 690.12 za sustave brzog isključenja, sigurnosnu funkciju osmišljenu za brzo isključenje solarnih polja radi sigurnosti vatrogasaca. ↩

5. Saznajte što označava oznaka I²t (kvadrati sekundi ampera) osigurača, mjera toplinske energije koju osigurač može podnijeti tijekom kratkog spoja. ↩
