Što su diode u priključnoj kutiji solarnih panela?
Kutije spojeva solarnih panela sadrže nekoliko ključnih komponenti, ali bypass diode su pravi heroji pouzdanosti sustava.
Bypass diode su poluvodički uređaji ugrađeni u priključne kutije solarnih panela koji osiguravaju alternativne tokove struje kada pojedinačne ćelije ili niski ćelija budu zasjenjeni ili oštećeni. Bez ovih dioda, jedna zasjenjena ćelija mogla bi smanjiti izlaz cijelog panela za do 30%.
Tehnička zaklada
Unutar tipične spojne kutije solarnog panela pronaći ćete:
- Obilazne diode: Obično 2-3 Schottky diode2 ocijenjeno za struju panela
- Terminalni blokovi: Kontaktne točke za pozitivne i negativne vodove
- MC4 priključni vodovi: Unaprijed ožičeni kabeli koji se završavaju MC4 priključcima
- Zaštitno stanovanje: Kućište s zaštitnim stupnjem IP67 koje štiti unutarnje komponente
Bajpasne diode su strateški priključene preko grupa solarnih ćelija (obično 18–24 ćelije po diodi). Kada sve ćelije u grupi normalno rade, diode ostaju obrnuto polariziran3 i ne provodi struju. Međutim, kada dođe do zasjenjenja ili oštećenja, napon grupe ćelija pogođene zasjenjenjem ili oštećenjem pada, što dovodi do naprednog polarnog napona na obilaznoj diodi i omogućuje struji da zaobiđe problematične ćelije.
Sjećam se da sam radio s Hassenom, developerom solarne farme u Dubaiju, koji je isprva dovodio u pitanje važnost kvalitetnih bypass dioda. “Samuel,” rekao je, “zašto bih se brinuo o komponenti $2 kad mi paneli koštaju $200 svaki?” Nakon što je tijekom pješčane oluje doživio gubitak snage od 15% na razini sustava zbog kvara jeftinih dioda, postao je naš najglasniji zagovornik vrhunskih komponenti razvodne kutije! 😉

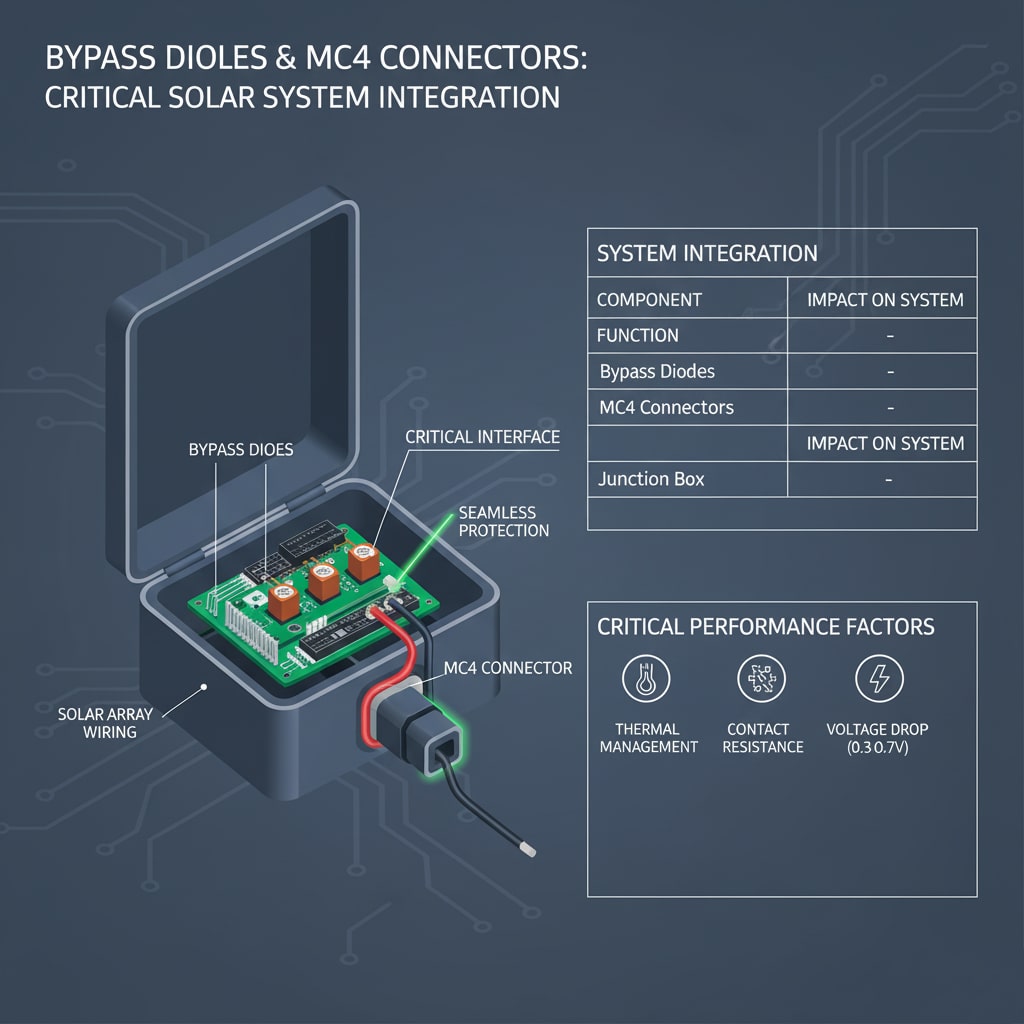

Kako bypass diode rade s MC4 priključcima?
Veza između bypass dioda i MC4 konektora je međusobno isprepletenija nego što većina instalatera shvaća.
MC4 konektori služe kao ključno sučelje između unutarnje elektronike razvodne kutije i vanjskog ožičenja solarne instalacije, osiguravajući da zaštita bypass dioda besprijekorno obuhvaća cijeli sustav. Kvaliteta ove veze izravno utječe na učinkovitost zaštite bypass diode.
Proces integracije
Evo kako ovi komponente rade zajedno u tipičnoj solarnoj instalaciji:
- Unutarnja zaštita: Bajpas diode štite pojedinačne skupine ćelija unutar panela.
- Sužbeno sučelje: MC4 priključci osiguravaju prijelazno mjesto od unutarnjeg do vanjskog ožičenja.
- Zaštita na razini sustava: Kvaliteta MC4 spoja utječe na ukupnu učinkovitost rada obilazne diode.
- Praćenje integracije: Moderni sustavi mogu pratiti rad bypass diode putem MC4 priključnih točaka.
| Sastavni dio | Funkcija | Utjecaj na sustav |
|---|---|---|
| Obilazne diode | Spriječite točke pregrijavanja i gubitak napajanja | Održava snagu od 70-85% tijekom djelomičnog zasjenjenja |
| MC4 konektori | Sigurne električne veze | Osigurava pouzdan protok struje i nadzor sustava |
| Razvodna kutija | Zaštićuje i štiti komponente | Osigurava IP67 zaštitu za kritičnu elektroniku |
Ključni čimbenici izvedbe
Interakcija između ovih komponenti utječe na nekoliko ključnih pokazatelja uspješnosti:
Kontaktni otpor4: Loševi MC4 spojevi mogu stvoriti otpor koji utječe na rad bypass diode. Mjerili smo sustave u kojima su korozirani MC4 spojevi povećali ukupni otpor sustava za 15–20%, smanjujući učinkovitost zaštite bypass diode.
Termalno upravljanje: MC4 konektori moraju podnijeti preusmjeravanje struje koje nastaje kada se aktiviraju diode za zaobilazak. Tijekom djelomičnog zasjenjivanja, redistribucija struje može povećati temperaturu konektora za 10–15 °C.
Razmatranja pada napona: Ukupni pad napona preko MC4 priključaka i aktiviranih bypass dioda obično iznosi od 0,3 V do 0,7 V, što se mora uzeti u obzir pri izračunima dizajna sustava.
Koji su uobičajeni problemi i rješenja?
Nakon desetljeća otklanjanja kvarova na solarnim instalacijama diljem svijeta, utvrdio sam najčešće probleme koji se javljaju na sjecištu dioda u razvodnoj kutiji i MC4 priključaka.
Najčešći problemi uključuju kvar diode za zaobilazak, koroziju MC4 priključka i stres uzrokovan termičkim ciklusima, a svi se mogu spriječiti pravilnim odabirom komponenti i praksama ugradnje.
Problem #1: Degradacija diode za zaobilazak
Simptomi: Postupni gubitak snage, vruće točke na panelima, nedosljedan rad
Osnovni uzroci:
- Stres termičkog ciklusa zbog fluktuacija temperature
- Trenutno preopterećenje tijekom produljenih razdoblja zasjenjivanja
- Proizvodni nedostaci kod niskokvalitetnih dioda
Naš pristup rješavanju:
U Bepto preporučujemo upotrebu Schottky dioda s najmanje 25% umanjenjem struje i koeficijenti temperature5 prikladno za lokalne klimatske uvjete. Za pustinske instalacije poput Hassanovog projekta u Dubaiju, navodimo diode ocijenjene za kontinuirani rad na 85 °C s mogućnošću zaštite od prenaponskih udara.
Problem #2: Problemi s sučeljem konektora MC4
Simptomi: Prekidne veze, lučenje iskri, ubrzano propadanje
Osnovni uzroci:
- Neadekvatna IP zaštita za uvjete okoline
- Loše tehnike prešanja tijekom ugradnje
- Neusklađenosti toplinskog širenja između konektora i razvodne kutije
Strategija prevencije:
Uvijek preporučujemo MC4 konektore s podudarnim koeficijentima toplinskog širenja materijala razvodne kutije. Naša ispitivanja pokazuju da nepodudarni materijali mogu stvoriti koncentracije naprezanja koje dovode do kvara brtvi u roku od 18–24 mjeseca.
Problem #3: Izazovi integracije na razini sustava
Marcus, njemački instalater kojeg sam ranije spomenuo, otkrio je da njegovi gubici snage nisu bili samo posljedica kvarova pojedinih komponenti, nego i problema s integracijom na razini sustava. Njegove bypass diode ispravno su radile, a MC4 priključci bili su pravilno instalirani, ali je interakcija između njih stvarala neočekivane putove struje.
Rješenje: Razvili smo sustavan pristup za provjeru električne kontinuiteta i izolacije između krugova bypass dioda i MC4 priključnih sučelja. To uključuje testiranje na tri ključne točke:
- Napredni napon diode pod opterećenjem
- Otpor MC4 konektora na radnoj temperaturi
- Kombinirani odgovor sustava tijekom simuliranih događaja zasjenjivanja
Kako odabrati prave komponente za vaš sustav?
Odabir optimalne kombinacije dioda u razvodnoj kutiji i MC4 priključaka zahtijeva razumijevanje specifičnih zahtjeva vaše primjene.
Odabir komponenti trebao bi se temeljiti na naponu sustava, zahtjevima za strujom, uvjetima okoline i dugoročnim očekivanjima pouzdanosti, uz posebnu pozornost na toplinsku kompatibilnost i električne specifikacije.
Matrica kriterija odabira
| Vrsta prijave | Preporučena specifikacija diode | Specifikacija MC4 konektora | Ključne smjernice |
|---|---|---|---|
| Stambeno (≤10 kW) | 15A Schottky, 45V | Standardni MC4, IP67 | Isplativost, 25-godišnja pouzdanost |
| Komercijalni (10-100 kW) | 20A Schottky, 45V | Robustan MC4, IP68 | Veća podnošljivost struje, poboljšano brtvljenje |
| Utility razmjera (>100 kW) | 25A Schottky, 45V | Industrijski MC4, IP68+ | Maksimalna pouzdanost, integracija nadzora |
Ekološki aspekti
Pustinjska okruženja: Poput Hassanove instalacije u Dubaiju, zahtijevaju materijale otporne na UV zračenje i poboljšane toplinske karakteristike. Preporučujemo razvodne kutije s aluminijskim hladnjacima i MC4 priključcima s ETFE izolacijom.
Obalne instalacije: Solni sprej i vlaga zahtijevaju vrhunsku otpornost na koroziju. Kontaktni materijali od nehrđajućeg čelika i poboljšano brtvljenje postaju ključni.
Primjene u hladnoj klimi: Termički cikluši i opterečenje ledom zahtijevaju fleksibilno upravljanje kabelima i robusne mehaničke veze.
Standardi osiguranja kvalitete
U Bepto Connectoru održavamo stroge standarde kvalitete za sve solarne komponente:
- Obilazne diode: Kvalifikacija prema IEC 61215 s proširenim termičkim ciklusima
- MC4 konektori: TUV certifikacija s verifikacijom IP68 zaštite
- Rasporedne kutije: UL 1703 certifikat uz 25-godišnje jamstvo
- Integracija sustava: Potpuno testiranje kompatibilnosti između svih komponenti
Naš interni protokol testiranja uključuje 2000-satne ubrzane testove starenja koji simuliraju 25 godina rada na terenu, osiguravajući da interakcija između bypass dioda i MC4 konektora ostane stabilna tijekom cijelog vijeka trajanja sustava.
Zaključak
Odnos između dioda u spojnoj kutiji solarnih panela i MC4 priključaka predstavlja ključnu prekretnicu u dizajnu fotonaponskog sustava. Kao što sam naučio radeći s instalaterima poput Marcusa i developerima poput Hassana, razumijevanje ove interakcije ključno je za postizanje optimalnih performansi sustava i dugoročne pouzdanosti. Kvalitetne bypass diode štite od gubitka snage i pojave vrućih točaka, dok pravilno odabrani MC4 konektori osiguravaju da ta zaštita besprijekorno obuhvaća cijeli vaš solarni niz. Odabirom komponenti prema vašim specifičnim okolišnim i električnim zahtjevima te osiguranjem odgovarajućeg testiranja integracije možete izbjeći skupe probleme s performansama koji muče mnoge solarne instalacije.
Često postavljana pitanja o diodama na priključnoj kutiji solarnih panela
P: Kako da znam rade li moje bypass diode ispravno?
A: Koristite termalnu kameru za snimanje kako biste provjerili postoje li toplinski točkovi na panelima tijekom djelomičnog zasjenjenja. Ispravno funkcionirajuće bypass diode trebale bi spriječiti da temperatura ćelija premaši 85 °C čak i kad su djelomično zasjenjene. Također možete izmjeriti napon na pojedinim dijelovima panela kako biste provjerili rad dioda.
P: Mogu li zamijeniti bypass diode bez zamjene cijele razvodne kutije?
A: Da, ali to zahtijeva pažljivu pažnju na električne specifikacije i integritet brtve. Zamjenske diode moraju točno odgovarati izvornim nazivnim strujama i naponima. Nakon zamjene morate obnoviti IP67 brtvu kako biste spriječili prodiranje vlage koja bi mogla oštetiti nove diode.
P: Koja je razlika između Schottky dioda i standardnih dioda u solarnim primjenama?
A: Schottky diode imaju niži napon naprijed (0,3–0,4 V naspram 0,7 V kod standardnih dioda) i brže karakteristike prebacivanja, što ih čini idealnima za bypass primjene. Ovaj niži napon naprijed znači manje gubitke snage kada diode provode tijekom zasjenjenja.
P: Koliko često trebam pregledavati MC4 priključke na razvodnim kutijama?
A: Preporučuje se godišnji vizualni pregled, uz detaljno električno testiranje svakih 3–5 godina. Provjerite znakove korozije, labave spojeve ili oštećene brtve. U teškim uvjetima poput obalnih ili pustinjskih područja učestalost pregleda povećajte na svakih 6 mjeseci.
P: Zašto neki solarni paneli imaju dvije bypass diode, dok drugi imaju tri?
A: Broj bypass dioda ovisi o dizajnu panela i broju ćelija. Paneli s 60 ćelija obično koriste 3 diode (20 ćelija po diodi), dok paneli sa 72 ćelije mogu koristiti 2 ili 3 diode. Više dioda omogućuje finiju granularnost zaštite, ali povećava složenost i troškove.
-
