如何確保金屬電纜接頭正確接地與接合

不當接地導致的電氣故障會扼殺專案、損壞設備，並造成工程師都不想面對的安全隱患。金屬電纜接地不良的作法會導致 電磁干擾¹, 、設備故障，甚至是工業裝置中的電氣火災。.

使用金屬電纜接頭進行正確的接地和接合需要通過螺紋連接建立連續的電氣通路、使用導電密封墊圈、應用正確的扭力規格，以及保持接頭本體和外殼之間的金屬對金屬接觸，以確保有效的故障電流和 EMI 保護。. 這創造了一個可靠的電氣安全系統，可同時保護設備和人員。.

就在上星期，鹿特丹一家石化廠的資深電氣工程師 Marcus 沮喪地打電話給我。他們新安裝的控制面板出現了間歇性故障和 EMI 問題。經過調查後，我們發現他們的承包商在安裝黃銅電纜接頭時沒有使用適當的接合墊圈，造成電氣不連續，危及整個接地系統。這正是正確接地技術可以避免的高成本錯誤。

目錄

• 使用金屬電纜接頭進行正確接地的必要元件有哪些？
• 如何建立可靠的電力連續性？
• 有效接合的關鍵安裝步驟是什麼？
• 如何測試和驗證接地性能？
• 您應該避免哪些常見錯誤？
• 有關金屬電纜接地的常見問題

使用金屬電纜接頭進行正確接地的必要元件有哪些？

瞭解有效接地所需的關鍵元件有助於確保您的安裝符合安全和性能標準。.

使用金屬電纜接頭進行正確接地的必要元件包括金屬接頭本體（黃銅或不銹鋼）、導電密封墊圈、接合墊圈或跳線、正確的螺紋齧合以及清潔的金屬與金屬接觸面，這些接觸面可形成從電纜鎧裝通過接頭到機殼的連續電氣通路。.

核心接地元件

金屬接頭本體材質：

• 黃銅電纜接頭:優異的導電性，對大多數應用而言都具有成本效益
• 不銹鋼電纜接頭:優越的耐腐蝕性，是惡劣環境的理想選擇
• 鍍鎳黃銅:提高耐用性，保持導電性

關鍵密封與接合元件

組件	功能	材料選項
密封華司	主密封 + 傳導性	NBR 帶金屬嵌件，EPDM 導電
接合華司	確保電氣連續性	不銹鋼、黃銅、銅
鎖緊螺帽	機械固定 + 接合	與壓蓋本體相同的材質
地球標籤	外部接地點	黃銅、不銹鋼，附 M4/M5 螺柱

接地螺紋規格

公制螺紋 (ISO 標準)：

• M12、M16、M20、M25、M32、M40、M50、M63
• 細螺距螺紋提供更好的電氣接觸
• 至少需要 5 個完整的螺紋齧合

NPT 螺紋（美國標準）：

• 1/2英吋、3/4英吋、1英吋、1-1/4英吋、1-1/2英吋、2英吋
• 錐形設計形成金屬與金屬之間的密封
• 螺紋化合物必須導電

纜線護甲相容性

鎧裝電纜要求：

• 鋼線鎧裝 (SWA) 提供接地通路
• 鋁合金裝甲需要特別考慮
• 編織屏蔽電纜需要適當的端接
• 鎧裝必須接觸壓蓋夾緊機構

在 Bepto，我們製造的黃銅和不銹鋼電纜夾套具有精確加工的螺紋，並標準包含導電密封墊圈。我們的生產已通過 ISO9001 認證，可確保每一批產品都具有一致的電氣性能。.

如何建立可靠的電力連續性？

要建立可靠的電氣連續性，必須注意接觸表面、材料相容性和正確的組裝技術。.

可靠 連續性² 透過確保所有接地元件之間有乾淨的金屬對金屬接觸，使用相容的材料來防止接地元件與接地元件之間的金屬接觸。 電化腐蝕³, 使用適當的扭力以維持接觸壓力，並透過螺紋連接和專用接合導體建立備援接地通路。.

表面處理要求

接觸表面清潔：

• 去除螺紋上的油漆、塗層和氧化物
• 使用鋼絲刷或研磨墊進行準備工作
• 塗上導電油脂以防止腐蝕
• 確保外殼敲孔已正確去毛刺

線程準備：

• 徹底清潔外螺紋和內螺紋
• 塗上防卡化合物 (導電型)
• 檢查螺紋是否損壞或變形
• 確認螺紋螺距相容性

材料相容性矩陣

壓蓋材料	外殼材料	相容性	注意事項
黃銅	鋼材	極佳	標準工業組合
黃銅	鋁合金	注意事項	必要時使用隔離墊圈
不銹鋼	鋼材	極佳	防止電偶腐蝕
不銹鋼	鋁合金	良好	最小電偶電勢

電氣接點最佳化

扭力規格⁴:

• M12-M16: 15-20 Nm
• M20-M25: 25-35 Nm
• M32-M40: 40-55 Nm
• M50-M63: 60-80 Nm

接觸壓力因素：

• 華司壓縮形成氣密密封
• 螺紋齧合分散機械應力
• 適當的扭力可防止震動造成鬆脫
• 過度扭力會損壞螺紋並降低接觸性

冗餘接地技術

主要接地通路：
通過螺紋連接和密封墊圈接觸

二次接地通路：
從壓蓋接地標籤到機箱接地點的專用接合導體

電纜護甲接地：
從電纜鎧裝直接連接至壓蓋夾緊裝置

來自 Rotterdam 的 Marcus 慘痛地汲取了這個教訓。當我們分析他的安裝時，發現塗漆的外殼表面妨礙了正常的電氣接觸。在清潔接觸區域並安裝導電墊圈之後，他的 EMI 問題就完全消失了。.

有效接合的關鍵安裝步驟是什麼？

遵循正確的安裝程序可確保可靠的接地性能和長期的電氣完整性。.

有效接合的關鍵安裝步驟包括表面準備、正確的組件排序、分階段使用扭力、在每個步驟中進行連續性測試，以及在通電安裝前對完整接地系統的完整性進行最後驗證。.

安裝前準備

步驟 1：場地評估

• 驗證機箱接地系統的完整性
• 檢查當地的電氣規範和標準
• 識別環境因素（濕度、化學品、溫度）
• 規劃電纜佈線和接頭位置

步驟 2：組件檢查

• 驗證壓蓋材料規格
• 檢查螺紋狀況及相容性
• 檢查密封墊圈是否損壞
• 確認正確的纜線鎧裝類型

安裝順序通訊協定

第 1 階段：外殼準備

1. 徹底清潔敲孔
2. 清除接觸部位的油漆/塗層
3. 去毛刺孔邊以防止切割
4. 塗上一層薄薄的導電油脂

第 2 階段：壓蓋組裝

1. 將密封墊圈安裝在壓蓋本體上
2. 將壓蓋插入機箱壁
3. 將接合墊圈對準外殼
4. 螺紋鎖螺帽用手指鎖緊

第 3 階段：電纜安裝

1. 正確剝離電纜以露出鎧裝
2. 將電纜插入壓蓋組件
3. 確保裝甲接觸夾緊裝置
4. 調整纜線位置以達到適當的應力消除

扭力應用策略

漸進式扭力方式：

• 初始：25% 的指定扭力
• 中級:指定扭力的 50%
• 決賽:指定扭力的 100%
• 驗證:24 小時後再檢查

多個接頭的扭力模式：

• 以星形模式鎖緊，用於面板安裝
• 允許熱膨脹/熱收縮
• 初始沉降期後重新扭力

品質控制檢查點

安裝期間：

• 每個主要組裝步驟後的連續性測試
• 接觸面的目視檢查
• 使用校準工具進行扭力驗證
• 閱讀和觀察記錄

安裝後：

• 完整的系統連續性測試
• 絕緣電阻測量
• 接地故障環路阻抗測試
• 必要時進行 EMI 性能驗證

環境考量

戶外安裝：

• 在沿海地區使用海洋級不鏽鋼
• 施加額外的防銹保護
• 針對熱循環效應進行規劃
• 考慮電纜護套的紫外線曝曬

危險場所：

• 驗證 ATEX/IECEx 認證要求
• 使用防爆等級的接頭
• 遵循特定區域的安裝實務
• 文件合規性以供檢查

Ahmed 是沙烏地阿拉伯一個風力發電場的專案經理，起初他為 200 多台渦輪機安裝的接地一致性煩惱不已。透過實施我們的系統化安裝規範，並訓練技術人員正確的扭力順序，他們達到了 100% 的首次連續性測試，並避免了昂貴的返工。.

如何測試和驗證接地性能？

適當的測試和驗證可確保您的接地系統符合安全要求，並長期可靠運作。.

測試和驗證接地性能需要測量纜線鎧裝和外殼之間的連續性、, 接地故障回路阻抗⁵ 測試、絕緣電阻驗證和定期重新測試，以確保系統的長期完整性，並符合電氣安全標準。.

基本測試設備

基本測試工具：

• 數位萬用表（最小解析度 0.1 ohm）
• 接地故障環路阻抗測試儀
• 絕緣電阻測試器 (500V/1000V)
• 扭力扳手 (已校正)

先進的測試設備：

• 接地電阻測試儀
• 電力品質分析儀
• EMI/EMC 測試設備
• 熱感應攝影機

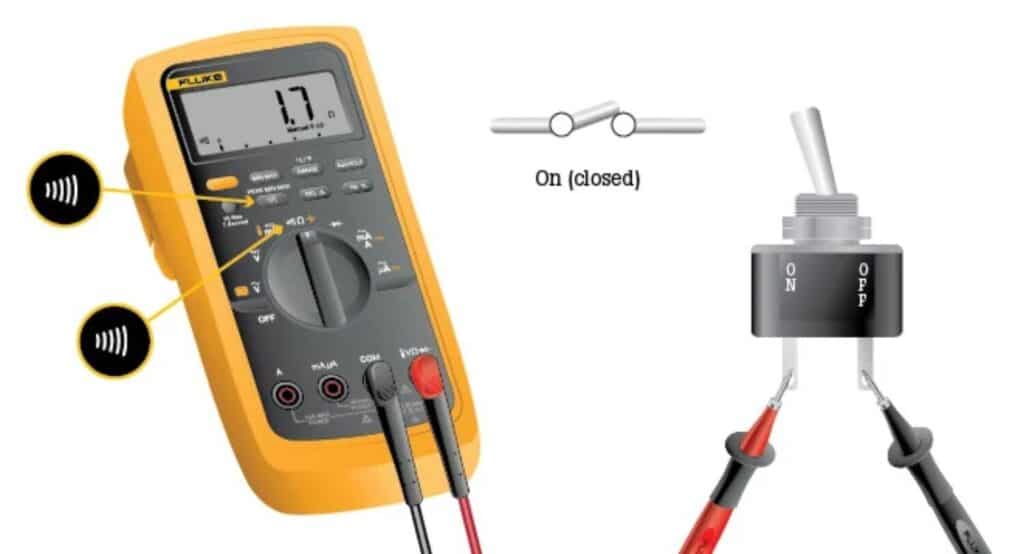

連續性測試程序

點對點連續性：

• 纜線鎧裝至壓蓋本體：<0.1 ohms
• 接頭本體至外殼：<0.1 ohms
• 端對端系統：<0.5 ohms
• 測試電流：最小 200mA

測試順序：

1. 完全關閉所有電路
2. 電纜鎧裝與壓蓋本體之間的測試
3. 在壓蓋螺紋和外殼之間進行測試
4. 測試完整路徑鎧裝至主接地
5. 記錄所有讀數與位置參考

接地故障回路阻抗

可接受的值：

• 低電壓系統：<1.0 ohm 典型值
• 工業系統：首選 <0.5 ohm
• 關鍵系統：要求 <0.2 ohm
• 危險場所：根據法規要求

測試方法：

• 使用經校正的迴路阻抗測試儀
• 在最大故障電流條件下進行測試
• 驗證保護裝置的協調性
• 在負載條件下進行檢查

絕緣電阻驗證

測試電壓：

• 適用於最高 500V 的系統
• 1000V 適用於 500V-1000V 系統
• 2500V 適用於高壓應用

最小可接受值：

• 新安裝：>100 MΩ
• 現有系統：>10 MΩ
• 潮濕/濕氣條件：>1 MΩ

定期測試要求

初始調試：

• 通電前完成系統測試
• 所有測試結果的文件
• 與設計規格比較
• 由合格人員簽核

例行維護：

• 年度連續性驗證
• 每 2 年進行扭力檢查
• 每 6 個月進行一次目視檢查
• 如果出現效能問題，可進行 EMI 測試

文件與合規性

所需的記錄：

• 含校正日期的測試證書
• 含壓頭位置的安裝圖紙
• 材料證書和規格
• 維護記錄和檢查報告

法規遵循：

• 適用於電氣裝置的 IEC 61936
• IEEE 142 接地實務
• 當地的電氣規範和標準
• 特定產業需求 (ATEX 等)

常見問題的疑難排解

高電阻讀數：

• 檢查螺紋齧合深度
• 確認華司壓縮
• 尋找腐蝕或污染
• 確認適當的材料相容性

間歇性連續：

• 調查震動效應
• 檢查熱循環損壞
• 確認足夠的扭力保持力
• 考慮機械應力因素

在 Bepto，我們在安裝電纜壓蓋時提供全面的測試協議。我們的技術支援團隊已針對不同行業制定了測試清單，幫助客戶獲得一致的結果，並保持符合安全標準。.

您應該避免哪些常見錯誤？

瞭解並避免常見的接地錯誤，可避免代價高昂的故障，並確保可靠的電氣安全效能。.

要避免的常見錯誤包括使用不導電的墊圈、表面處理不充分、使用扭力不當、混合不相容的材料、忽略定期維護，以及在系統通電前未測試連續性，這些都會影響接地效果並造成安全隱患。.

嚴重的安裝錯誤

材料選擇錯誤：

• 使用尼龍墊圈代替導電型墊圈
• 在沒有隔離的情況下混合不同的金屬
• 選擇不正確的螺紋規格
• 忽略環境相容性要求

表面處理失敗：

• 在接觸表面留下塗料
• 螺紋清潔不充分
• 未能去除氧化層
• 使用不導電線紋化合物

組裝和扭力錯誤

扭力不足的後果：

• 電氣接觸電阻差
• 震動造成的機械鬆脫
• 密封不足導致水氣滲入
• 間歇性接地性能

過扭矩問題：

• 螺紋損傷和咬合
• 華司壓碎與變形
• 應力集中與開裂
• 未來維護時的困難

測試與驗證監督

測試不足：

• 跳過連續性測量
• 使用不適當的測試設備
• 僅在安裝期間進行測試
• 未能記錄結果

文件缺失：

• 遺失材料證書
• 安裝記錄不完整
• 無維修時間表
• 缺席測試程序

長期忽略維護

定期檢查失敗：

• 忽略扭力保持檢查
• 缺失的腐蝕發展
• 忽略機械損壞
• 延遲預防性維護

環境因素無知：

• 低估腐蝕效應
• 忽略熱循環應力
• 缺失振動引起的鬆脫
• 忽略化學相容性

常見錯誤的成本影響

錯誤類型	即時成本	長期成本	安全風險
表面處理不佳	低	高	中型
錯誤的材料	中型	非常高	高
測試不足	低	高	非常高
無需維護	非常低	極端	極端

預防策略

設計階段：

• 指定適當的材料和額定值
• 包含詳細安裝程序
• 維護無障礙的計劃
• 考慮環境因素

安裝階段：

• 訓練技術人員掌握正確的程序
• 使用已校正的工具和設備
• 實施品質控制檢查點
• 徹底記錄所有工作

運作階段：

• 建立維護時間表
• 監控系統效能
• 根據經驗更新程序
• 維護備用零件庫存

還記得鹿特丹的 Marcus 嗎？他最初的問題源於三個常見的錯誤：接觸面塗漆、非導電墊圈和沒有進行連續性測試。當我們糾正這些問題並實施正確的程序後，他的設施就達到了 100% 接地系統的可靠性。.

有關金屬電纜接地的常見問題

1. 了解 EMI 的基本原理以及它如何影響電氣系統。. ↩

2. 瞭解電氣連續性的定義，以及如何測試以確保完整的電路。. ↩

3. 探索電偶系列，瞭解異種金屬如何互動，可能造成腐蝕。. ↩

4. 瞭解扭力規格在確保正確緊固緊固件方面的重要性。. ↩

5. 探索用於電氣安全驗證的接地故障回路阻抗測試的目的和方法。. ↩
