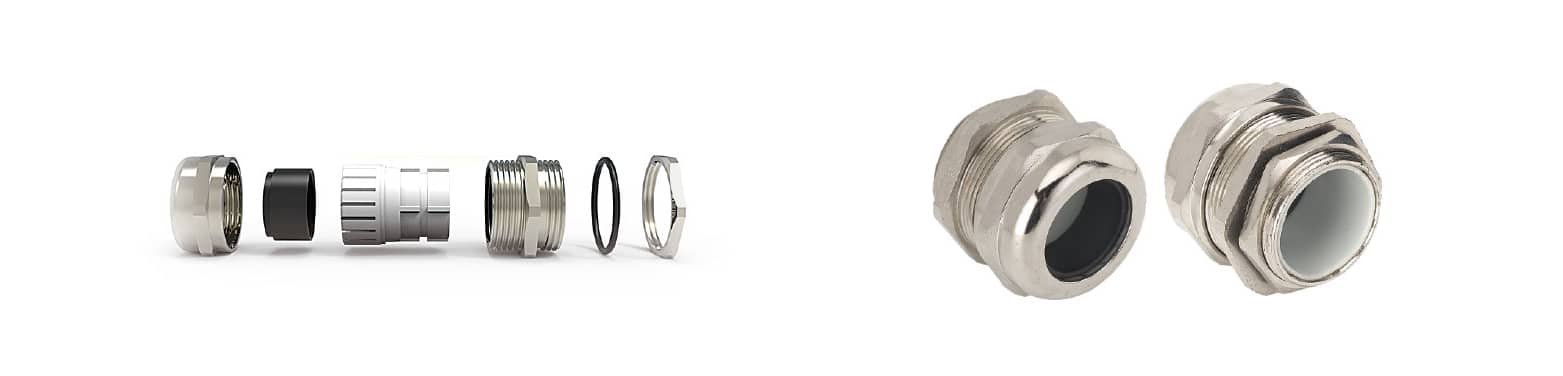

Ống nối cáp đồng thẳng, có gioăng chống nước IP68

Ống nối cáp đồng thau thẳng của chúng tôi cung cấp một điểm kết nối trực tiếp tiêu chuẩn với lớp seal chống nước đạt tiêu chuẩn IP68. Được chứng nhận TUV và có khả năng chống ăn mòn, đây là lựa chọn đáng tin cậy cho các kết nối cáp trực tiếp.

Thông số kỹ thuật

Tên sản phẩm: Ống nối cáp đồng thẳng
Chất liệu thân: Đồng thau mạ niken
Móng vuốt: Polyamide (PA)
Nắp đậy & O-ring: NBR
Đánh giá mức độ bảo vệ: IP68 – 10 bar
Nhiệt độ tĩnh: -40°C đến 100°C (tạm thời lên đến 120°C)
Nhiệt độ động: -20°C đến 80°C (tạm thời lên đến 100°C)
Chiều dài sợi: Tiêu chuẩn (cho ván mỏng), Dài (cho ván dày)
Chứng chỉ: TUV, CE, RoHS, IP68, ISO 9001

Tính năng chính

Thiết kế thẳng: Một profile tiêu chuẩn, không có góc nghiêng, được thiết kế để cho phép cáp đi vào trực tiếp vào các vỏ máy, bảng điều khiển và thiết bị, đảm bảo quá trình lắp đặt gọn gàng và đơn giản.
Chống nước IP68-10 Bar: Cung cấp mức độ bảo vệ cao nhất được chứng nhận chống bụi và nước áp suất cao, đảm bảo tính toàn vẹn của kết nối trong các môi trường khắc nghiệt nhất.
Giải pháp giảm áp lực chắc chắn: Một móc kẹp và miếng đệm được thiết kế đặc biệt cung cấp lực kẹp mạnh mẽ trên dây cáp, mang lại khả năng chống lực kéo xuất sắc.
Bền bỉ & Chống ăn mòn: Được chế tạo từ đồng thau mạ niken chất lượng cao, sản phẩm này có khả năng chống chịu vượt trội đối với muối, axit yếu, cồn, dầu và các dung môi thông thường.
Chất lượng được chứng nhận bởi TUV & ISO: Sản xuất dưới sự kiểm soát chất lượng nghiêm ngặt và được chứng nhận bởi TUV và ISO9001, đảm bảo độ tin cậy và hiệu suất.
Các tùy chọn có sẵn cho chuỗi: Sản phẩm có chiều dài ren tiêu chuẩn cho các tấm mỏng và có sẵn với chiều dài ren dài hơn cho việc lắp đặt trên các tấm dày.

Loại ren mét
Mã	Chủ đề AG	Phạm vi cáp (mm)	Đường kính ngoài của ren (mm)	Đường kính lỗ lắp đặt (mm)	Chiều dài ren GL (mm)	Chiều dài khớp H (mm)	Kích thước cờ lê (mm)
M12-TR	M 12x1,5	6.5-3	12	12-12.2	7	19	14
M14-TR	MMX 1.5	8-4	14	14-14.2	7	19	17
M16-TR	M16 x 1,5	8-4	16	16-16.2	8	20	18
M18-TR	M18 x 1,5	10-5	18	18-18.2	8	21	20
M20-TR	M20x1,5	12-6	20	20-20.2	8	22	22
M22-TR	M22 x 1,5	14-10	22	22-22.2	8	23	24
M24-TR	M24 x 1,5	14-10	24	24-24.2	9	25	24/27
M25A-TR	M25 x 1,5	14-10	25	25-25.2	9	25	24/27
M25B-TR	M25 x 1,5	16-8	25	25-25.2	9	27	27
M25C-TR	M25 x 1,5	18-13	25	25-25.2	9	27	30/27
M27A-TR	M27 x 1,5	18-13	27	27-27.2	9	27	30
M27B-TR	M27 × 2	18-13	27	27-27.2	9	27	30
M28A-TR	M28 x 1,5	18-13	28	28-28.2	9	27	30
M28B-TR	M28x2	18-13	28	28-28.2	9	27	30
M30A-TR	M30 x 1,5	18-13	30	30-30.2	9	29	30/32
M30B-TR	M30x2	18-13	30	30-30.2	9	29	30/32
M32A-TR	M32x1,5	22-15	32	32-32.2	10	29	35
M32B-TR	M32x1,5	20-16	32	32-32.2	10	29	35
M32C-TR	M32 × 2	22-15	32	32-32.2	10	29	35
M36A-TR	M36 x 1,5	25-18	36	36-36.2	10	31	40
M36B-TR	M36 × 2	25-18	36	36-36.2	10	31	40
M37A-TR	M37 × 1,5	25-18	37	37-37.2	10	31	40
M37B-TR	M37X2	25-18	37	37-37.2	10	31	40
M40A-TR	M40 x 1,5	25-18	40	40-40.2	11	31	40/45
M40B-TR	M40 × 2	25-18	40	40-40.2	11	31	40/45
M40C-TR	M40 x 1,5	30-22	40	40-40.2	11	35	45
M40D-TR	M40 × 2	30-22	40	40-40.2	11	35	45
M42A-TR	M42 x 1,5	30-22	42	42-42.2	11	35	45
M42B-TR	M42 × 2	30-22	42	42-42.2	11	35	45
M60A-TR	M60 x 1,5	44-37	60	60-60.2	13	38	64
M60B-TR	M60X2	44-37	60	60-60.2	13	38	64
M63A-TR	M63 × 1,5	44-37	63	63-63.2	13	38	64/68
M63B-TR	M63X2	44-37	63	63-63.2	13	38	64/68
M64A-TR	M64 × 1,5	44-37	64	64-64.2	13	38	64/68
M64B-TR	M64X2	44-37	64	64-64.2	13	38	64/68
M72-TR	M72X2	52-42	72	72-72.2	15	42	78
M75-TR	M75X2	52-42	75	75-75.2	15	42	78
M80-TR	M80X2	62-50	80	80-80.2	15	45	86/88
M88-TR	M88X2	70-60	88	88-88.2	15	45	98
M100-TR	M100 × 2	80-70	100	100-100.2	15	45	110

Loại ren PG
Mã	Chủ đề AG	Phạm vi cáp (mm)	Đường kính ngoài của ren (mm)	Đường kính lỗ lắp đặt (mm)	Chiều dài ren GL (mm)	Chiều dài khớp H (mm)
PG7-TR	PG7	6.5-3	12.5	12.5-12.7	7	14
PG9-TR	PG9	8-4	15.2	15.2-15.4	8	17
PG11-TR	PG11	10-5	18.6	18.6-18.8	8	20/21
PG13.5-TR	PG13.5	12-6	20.4	20.4-20.6	8	22
PG16-TR	PG16	14-10	22.5	22.5-22.7	9	24
PG21-TR	PG21	18-13	28.3	28.3-28.5	9	30
PG25-TR	PG25	22-15	32	32-32.2	10	35
PG29-TR	PG29	25-18	37	37-37.2	11	40
PG36-TR	PG36	33-25	47	47-47.2	12	50
PG42-TR	PG42	38-32	54	54-54.2	13	57
PG48-TR	PG48	44-37	59.3	59.3-59.5	14	64
PG63-TR	PG63	52-42	72	72-72.2	15	78
