Hướng dẫn kỹ thuật về các đầu nối cáp ren M10

Tuần trước, Marcus, một kỹ sư điện cấp cao làm việc tại một giàn khoan ngoài khơi của Na Uy, đã liên hệ với tôi để báo cáo một vấn đề nghiêm trọng. “Samuel, chúng tôi đang gặp sự cố rò rỉ ở các đầu nối cáp M10 trong điều kiện biển khắc nghiệt. Thông số kỹ thuật có vẻ giống hệt nhau, nhưng hiệu suất lại chênh lệch rất lớn giữa các nhà cung cấp!”

Ống nối cáp ren M10 có ren mét 10 mm với bước ren 1,5 mm, được thiết kế cho các loại cáp có đường kính từ 4 đến 8 mm, mang lại hiệu suất bịt kín vượt trội và độ bền cơ học cao cho các ứng dụng công nghiệp tải trung bình đòi hỏi khả năng bảo vệ môi trường đáng tin cậy.

Thách thức kỹ thuật này cho thấy một quan niệm sai lầm phổ biến trong ngành – rằng tất cả các đầu nối cáp M10 đều giống nhau. Sau một thập kỷ làm việc tại Bepto Connector, tôi đã nhận ra rằng việc nắm vững các chi tiết kỹ thuật phức tạp của thông số kỹ thuật ren M10 có thể quyết định sự thành công của hệ thống hay những sự cố tốn kém. Hãy để tôi chia sẻ những kiến thức kỹ thuật toàn diện đã giúp các kỹ sư như Marcus thực hiện các dự án lắp đặt hoàn hảo. 😉

Mục lục

• Điều gì làm cho các đầu nối cáp ren M10 trở nên độc đáo?
• Làm thế nào để tính toán độ ăn khớp ren chính xác?
• Các thông số kỹ thuật kích thước quan trọng là gì?
• Loại vật liệu nào mang lại hiệu suất tối ưu?
• Làm thế nào để chọn hệ thống làm kín phù hợp?
• Câu hỏi thường gặp về ống nối cáp ren M10

Điều gì làm cho các đầu nối cáp ren M10 trở nên độc đáo?

Các đầu nối cáp M10 chiếm vị trí quan trọng trong danh mục sản phẩm của Bepto Connector, đóng vai trò cầu nối giữa các giải pháp M8 cỡ nhỏ và các ứng dụng M12+ chịu tải nặng.

Sử dụng các đầu nối cáp ren M10 ren thô hệ mét (M10 x 1,5)¹ đảm bảo sự cân bằng tối ưu giữa tính dễ lắp đặt và độ bền cơ học, với độ sâu ren từ 8–12 mm, đảm bảo hiệu suất làm kín đáng tin cậy trong điều kiện chịu tải từ trung bình đến cao.

Thông số kỹ thuật của sợi

Tiêu chuẩn ren M10 x 1,5 mang lại một số ưu điểm kỹ thuật so với các kích thước khác:

Tối ưu hóa bước ren: Khoảng cách chân cắm 1,5 mm mang lại diện tích bề mặt tiếp xúc tuyệt vời đồng thời vẫn đảm bảo yêu cầu mô-men xoắn lắp đặt ở mức hợp lý (thường là 8–12 Nm).

Độ bền cơ học: Ren M10 có diện tích mặt cắt ngang lớn hơn ren M8 khoảng 40%, giúp cải thiện đáng kể khả năng chống tuột và khả năng chịu rung.

Dung sai sản xuất: Loại dung sai 6H/6g theo tiêu chuẩn ISO 262² đảm bảo độ vừa vặn đồng nhất giữa các nhà sản xuất khác nhau đồng thời duy trì lực nén kín khít thích hợp.

Những lợi ích đặc thù cho từng ứng dụng

Ứng dụng nền tảng ngoài khơi của Marcus là minh chứng hoàn hảo cho những lợi ích kỹ thuật của M10:

Thông số kỹ thuật	Giới hạn của M8	Ưu điểm của M10	M12 Quá mức
Phạm vi đường kính cáp	3-6 mm	4-8 mm	6-12 mm
Tương tác trong chuỗi thảo luận	6 mm (kích thước tiêu chuẩn)	8–12 mm	10–15 mm
Yêu cầu về mô-men xoắn	2-3 Nm	8-12 Nm	15-25 Nm
Khả năng chống rung	Hạn chế	Tuyệt vời	Tối đa

Ảnh hưởng của việc lựa chọn vật liệu

Tại Bepto, chúng tôi sản xuất các loại ống nối cáp M10 từ ba loại vật liệu chính, mỗi loại đều được tối ưu hóa để đáp ứng các yêu cầu kỹ thuật cụ thể:

Nylon PA66³: Các loại có chứa sợi thủy tinh mang lại độ ổn định kích thước tuyệt vời, dải nhiệt độ hoạt động từ -40°C đến +100°C, và khả năng chống hóa chất vượt trội đối với hầu hết các dung môi công nghiệp.

Đồng thau CW617N: Tuyệt vời Hiệu quả che chắn EMC⁴ (>60dB), tính kháng khuẩn tự nhiên và độ bền sợi vượt trội ngay cả sau nhiều lần lắp đặt.

Thép không gỉ 316L: Khả năng chống ăn mòn tối đa, dải nhiệt độ hoạt động rộng từ -60°C đến +200°C, cùng độ bền cơ học vượt trội, phù hợp với các môi trường khắc nghiệt như ứng dụng ngoài khơi của Marcus.

Làm thế nào để tính toán độ ăn khớp ren chính xác?

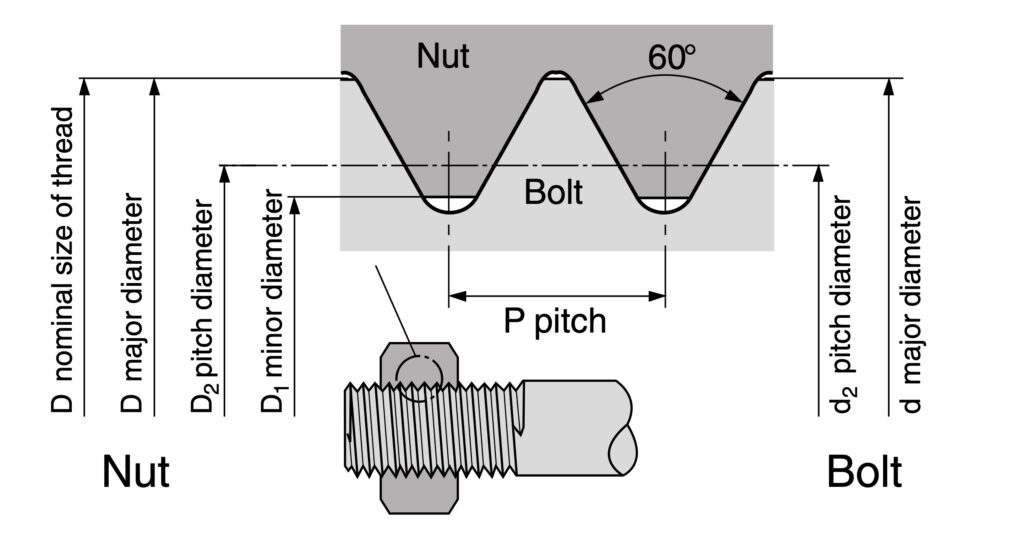

Việc tính toán độ khớp ren cho các đầu nối cáp M10 đòi hỏi phải phân tích chính xác nhiều yếu tố kỹ thuật có ảnh hưởng trực tiếp đến độ kín và hiệu suất cơ học.

Để ren M10 khớp nối đúng cách, cần có chiều dài ren tối thiểu bằng 1,5 lần bước ren (2,25 mm) để đảm bảo độ giữ cơ bản; chiều dài ren từ 8–10 mm được khuyến nghị để đạt hiệu suất làm kín tối ưu, được tính toán dựa trên độ dày tấm, chiều dài thân vòng đệm và tỷ lệ nén yêu cầu.

Phương pháp tính toán kỹ thuật

Bước 1: Xác định chiều dài ren có sẵn
Tổng chiều dài ren = Chiều dài ren thân đai ốc – Độ dày tấm – Độ dày đai ốc khóa

Bước 2: Tính toán mức tương tác tối thiểu
Chiều dài ăn khớp tối thiểu = 1,5 × bước ren = 1,5 × 1,5 mm = 2,25 mm (giá trị tối thiểu trong trường hợp khẩn cấp)

Bước 3: Tối ưu hóa hiệu suất làm kín
Độ ăn khớp khuyến nghị = 8–10 mm cho các ứng dụng tiêu chuẩn
Mức độ căng thẳng cao = 10–12 mm đối với chu kỳ rung/nhiệt

Ví dụ tính toán trong thực tế

Khi Hassan, một quản lý dự án tại một nhà máy hóa dầu ở Ả Rập Xê Út, cần các ống nối M10 cho cáp bọc thép đường kính 6 mm lắp đặt trong các tấm panel dày 4 mm:

Các tham số đã cho:

• Độ dày tấm: 4 mm
• Chiều dài ren thân van: 16 mm
• Độ dày đai ốc khóa: 2 mm
• Yêu cầu: Ứng dụng trong điều kiện áp lực cao

Cách tính:
Khoảng cách kẹp có sẵn = 16 mm – 4 mm – 2 mm = 10 mm
Kết quả: Hoàn hảo cho các yêu cầu chịu tải cao (độ ăn khớp 10 mm)

Các yếu tố ảnh hưởng đến chất lượng tương tác trên chuỗi bài viết

Loại chất lượng sợi: Các vòng đệm Bepto M10 của chúng tôi sử dụng cấp độ dung sai 6H, mang lại:

• Yêu cầu về mô-men xoắn phải nhất quán giữa các lô sản xuất
• Khả năng nén kín đáng tin cậy mà không có nguy cơ siết quá chặt
• Tuổi thọ được kéo dài trong điều kiện thay đổi nhiệt độ lặp đi lặp lại

Ảnh hưởng của bề mặt hoàn thiện: Độ nhám bề mặt ren Ra 1,6 μm⁵ đảm bảo:

• Lắp đặt trơn tru, không bị kẹt
• Hiệu suất đóng kín ổn định
• Giảm thời gian và công sức lắp đặt

Các thông số kỹ thuật kích thước quan trọng là gì?

Thông số kỹ thuật về kích thước của ống nối cáp M10 không chỉ giới hạn ở các kích thước ren cơ bản, mà còn bao gồm nhiều thông số quan trọng quyết định đến sự thành công của quá trình lắp đặt và hiệu suất lâu dài.

Các kích thước quan trọng của ống nối cáp M10 bao gồm: đường kính ren 10 mm, bước ren 1,5 mm, phạm vi kẹp cáp 4–8 mm, kích thước chìa lục giác 12 mm, cùng với các hình dạng rãnh đệm đặc biệt được thiết kế để đạt tỷ lệ nén tối ưu và khả năng chống thấm môi trường.

Ma trận kích thước đầy đủ

Thông số kỹ thuật	Dải tiêu chuẩn	Dung sai chính xác	Ảnh hưởng đến hiệu suất
Đường kính ren	10.000 mm	±0,075 mm	Độ kín của lớp phủ
Bước ren	1.500 mm	±0,025 mm	Mô-men xoắn lắp đặt
Dòng sản phẩm kẹp cáp	4,0–8,0 mm	±0,1 mm	Hiệu quả của thiết bị giảm căng
Kích thước chìa lục giác	12 mm	±0,1 mm	Khả năng tương thích của công cụ cài đặt
Chiều dài cơ thể	25–35 mm	±0,2 mm	Điều chỉnh độ dày tấm

Hình dạng rãnh làm kín

Độ chính xác kỹ thuật của kích thước rãnh đệm có ảnh hưởng trực tiếp đến hiệu suất làm kín:

Rãnh đệm chính:

• Chiều rộng: 2,0 mm ±0,05 mm
• Độ dày: 1,2 mm ±0,03 mm
• Độ nhám bề mặt: Ra tối đa 0,8 μm

Rãnh đệm thứ cấp (phiên bản IP68):

• Chiều rộng: 1,8 mm ±0,05 mm
• Độ sâu: 1,0 mm ±0,03 mm
• Góc vát: 0,2 mm × 45°

Hình học lỗ đi cáp

Cấu trúc dẫn cáp bên trong đòi hỏi kỹ thuật thiết kế chính xác để đảm bảo khả năng giữ cáp tối ưu:

Kênh thu hút khách hàng: Góc thuôn 15° giúp ngăn ngừa hư hỏng vỏ cáp trong quá trình lắp đặt
Vùng cầm nắm: Hoa văn gân với khoảng cách 0,5 mm giúp giữ cáp chắc chắn
Giảm áp lực: Bán kính uốn tối thiểu 6 mm giúp ngăn ngừa sự tập trung ứng suất trên dây cáp

Ứng dụng ngoài khơi của Marcus đòi hỏi phải đặc biệt chú ý đến các kích thước này do phải chịu tác động của rung động liên tục. Thiết kế vùng bám được cải tiến của chúng tôi với hoa văn vân xoắn sâu hơn (khoảng cách 0,8 mm) đã mang lại lực giữ bổ sung cần thiết để đảm bảo hiệu suất ổn định trong thời gian dài.

Loại vật liệu nào mang lại hiệu suất tối ưu?

Việc lựa chọn vật liệu cho các đầu nối cáp M10 đòi hỏi phải cân nhắc kỹ thuật phức tạp giữa các yếu tố như tính chất cơ học, khả năng chịu tác động của môi trường và hiệu quả chi phí cho từng ứng dụng cụ thể.

Việc lựa chọn vật liệu cho ống nối cáp M10 phụ thuộc vào dải nhiệt độ hoạt động, mức độ tiếp xúc với hóa chất, các yêu cầu về tương thích điện từ (EMC) và mức độ ứng suất cơ học; trong đó nylon PA66 được sử dụng cho các ứng dụng tiêu chuẩn, đồng thau dùng cho việc che chắn EMC, và thép không gỉ dành cho các môi trường khắc nghiệt.

Tính chất vật liệu kỹ thuật

Nylon PA66 (tăng cường sợi thủy tinh 30%):

• Độ bền kéo: 185 MPa
• Nhiệt độ hoạt động: -40°C đến +100°C
• Khả năng chịu hóa chất: Rất tốt đối với dầu, mỡ và hầu hết các dung môi
• Khả năng chống tia UV: Có sẵn các loại vật liệu được ổn định tia UV
• Hệ số chi phí: 1,0 lần (mức cơ sở)

Đồng thau CW617N (không chứa chì):

• Độ bền kéo: 380 MPa
• Nhiệt độ hoạt động: -40°C đến +150°C
• Khả năng che chắn EMC: hiệu quả >60dB
• Khả năng chống ăn mòn: Tốt trong hầu hết các môi trường công nghiệp
• Hệ số chi phí: 2,5 lần

Thép không gỉ 316L:

• Độ bền kéo: 520 MPa
• Nhiệt độ hoạt động: -60°C đến +200°C
• Khả năng chống ăn mòn: Rất tốt, kể cả trong môi trường biển
• Tính chất từ tính: Không từ tính
• Hệ số chi phí: 4,0 lần

Lựa chọn vật liệu phù hợp với ứng dụng cụ thể

Ứng dụng Hóa dầu của Hassan:
Môi trường: Tiếp xúc với H₂S, chu kỳ nhiệt độ từ -20°C đến +80°C
Chất liệu: Thép không gỉ 316L với gioăng Viton
Lý do: Khả năng chống hóa chất vượt trội và độ ổn định nhiệt cao

Nền tảng ngoài khơi của Marcus:
Điều kiện môi trường: Phun sương muối, rung động liên tục, nhiệt độ từ -10°C đến +60°C
Chất liệu: Thép không gỉ 316L với gioăng EPDM
Lý do: Khả năng chống ăn mòn và độ bền cơ học tối đa

Khả năng tương thích của vật liệu làm gioăng

Vật liệu tuyến	Các loại gioăng tương thích	Phạm vi nhiệt độ	Khả năng chống hóa chất
Nylon PA66	NBR, EPDM	-40°C đến +100°C	Tiêu chuẩn công nghiệp
Đồng thau CW617N	NBR, EPDM, Viton	-40°C đến +150°C	Hóa chất cải tiến
Thép không gỉ SS 316L	EPDM, Viton, FFKM	-60°C đến +200°C	Hàm lượng hóa chất tối đa

Làm thế nào để chọn hệ thống làm kín phù hợp?

Việc lựa chọn hệ thống bịt kín ống cáp M10 đòi hỏi phải phân tích toàn diện các điều kiện môi trường, yêu cầu về hiệu suất và kỳ vọng về độ tin cậy lâu dài.

Hệ thống bịt kín ống cáp M10 sử dụng vòng đệm O-ring làm lớp bịt kín chính cho phần ren và vòng đệm nén làm lớp bịt kín thứ cấp cho lỗ đi cáp, với việc lựa chọn vật liệu dựa trên dải nhiệt độ, khả năng tương thích hóa học và mức độ bảo vệ IP yêu cầu.

Kiến trúc hệ thống niêm phong

Vòng đệm chính:

• Vị trí: Rãnh ren ngoài
• Chức năng: Niêm phong bảng điều khiển/vỏ bảo vệ
• Các loại vật liệu: NBR, EPDM, Viton
• Tỷ lệ nén: 15-25% để đạt hiệu suất tối ưu

Miếng đệm kín cáp thứ cấp:

• Vị trí: Khu vực kẹp cáp bên trong
• Chức năng: Chống thấm cho lỗ đi cáp
• Thiết kế: Nón nén hoặc vòng đệm chia đôi
• Áp suất định mức: Tối đa 10 bar cho các ứng dụng đạt tiêu chuẩn IP68

Yêu cầu về niêm phong môi trường

Ứng dụng IP65:

• Chống bụi: Bảo vệ toàn diện khỏi sự xâm nhập của bụi
• Chống nước: Chống lại các tia nước phun từ mọi hướng
• Các ứng dụng điển hình: Tự động hóa công nghiệp trong nhà, tủ điện tiêu chuẩn

Ứng dụng IP67:

• Chống bụi: Đảm bảo kín bụi hoàn toàn
• Khả năng chống nước: Có thể ngâm tạm thời ở độ sâu tối đa 1 mét
• Các ứng dụng điển hình: Lắp đặt ngoài trời, môi trường tiếp xúc với nước

Ứng dụng đạt tiêu chuẩn IP68:

• Chống bụi: Đảm bảo kín bụi hoàn toàn
• Khả năng chống nước: Có thể ngâm liên tục ở độ sâu trên 1 mét
• Các ứng dụng điển hình: Môi trường biển, các công trình ngầm

Tiêu chí lựa chọn vật liệu làm gioăng

NBR (Cao su nitril):

• Phạm vi nhiệt độ: -40°C đến +100°C
• Khả năng chịu hóa chất: Rất tốt đối với dầu, nhiên liệu và chất lỏng thủy lực
• Giá cả: Lựa chọn tiết kiệm nhất
• Ứng dụng: Môi trường công nghiệp tiêu chuẩn

EPDM (Ethylene Propylene):

• Phạm vi nhiệt độ: -50°C đến +150°C
• Khả năng chịu hóa chất: Chịu được axit, kiềm và hơi nước
• Khả năng chịu thời tiết: Khả năng chống tia UV và ozone tuyệt vời
• Ứng dụng: Lắp đặt ngoài trời, xử lý hóa chất

Viton (Fluoroelastomer):

• Phạm vi nhiệt độ: -20°C đến +200°C
• Khả năng chịu hóa chất: Rất tốt đối với hầu hết các loại hóa chất
• Giá: Giá cao cấp
• Ứng dụng: Tiếp xúc với hóa chất ở mức độ cao, môi trường nhiệt độ cao

Kết luận

Các đầu nối cáp ren M10 là sự kết hợp tối ưu giữa thiết kế nhỏ gọn và hiệu suất bền bỉ, phù hợp cho các ứng dụng công nghiệp có tải trọng trung bình. Thành công phụ thuộc vào việc nắm vững các thông số kỹ thuật quan trọng: tính toán độ khớp ren chính xác, yêu cầu kích thước chính xác, lựa chọn vật liệu phù hợp và thiết kế hệ thống làm kín toàn diện.

Cả nền tảng ngoài khơi của Marcus và nhà máy hóa dầu của Hassan đều đạt được hiệu suất hoàn hảo nhờ áp dụng các nguyên tắc kỹ thuật này. Tại Bepto Connector, với kinh nghiệm hơn mười năm trong lĩnh vực sản xuất ống nối cáp M10, chúng tôi đảm bảo mọi chi tiết kỹ thuật đều đáp ứng các yêu cầu khắt khe của các ứng dụng công nghiệp hiện đại.
