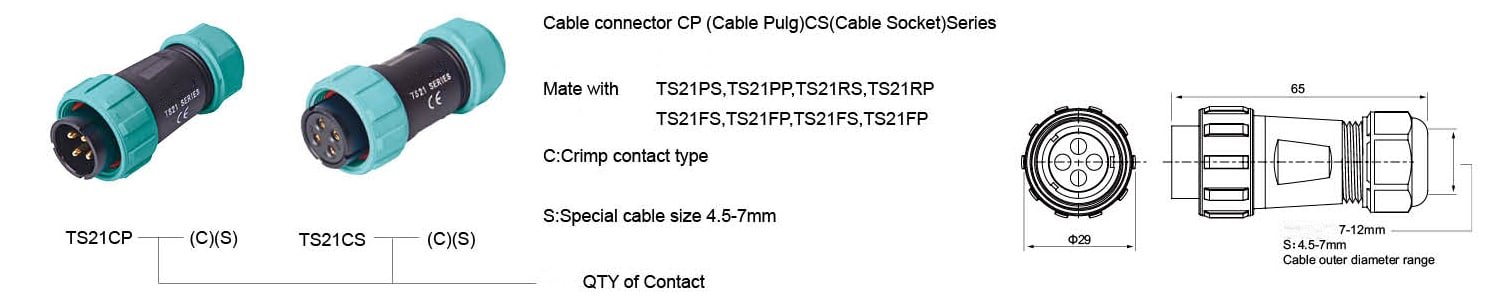

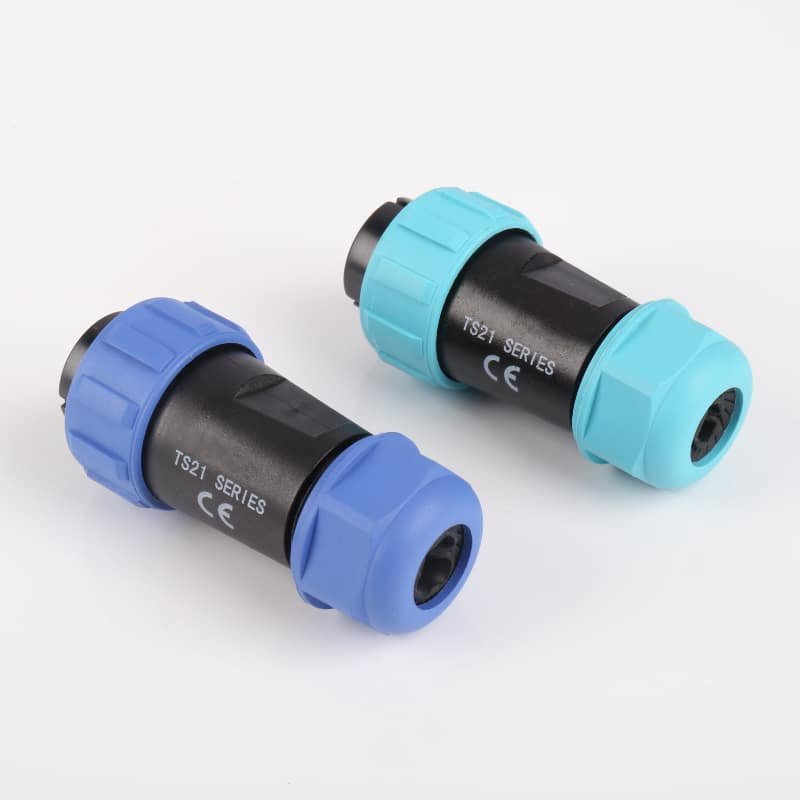

Водонепроникний роз'єм 30А, вилка TS21CP та розетка TS21CS

• Тип товару: Високострумовий водонепроникний круглий кабельний з'єднувач
• Моделі: TS21CP (кабельний штекер, чоловічий), TS21CS (кабельний роз'єм, жіночий)
• Тип з'єднання: Різьбові
• Матеріал оболонки: ПК, нейлон PA66 (UL94V-0)
• Вставний матеріал: PPS (максимальна температура 260°C)
• Контактний матеріал: Латунь з позолотою
• IP-рейтинг: IP68
• Робоча температура: від -40°C до +85°C
• Шлюбний цикл: 500 циклів
• Доступна кількість контактів: 2, 3, 4, 5, 5B (змішаний), 5C, 7, 9, 12
• Номінальний струм: До 30 А (залежить від кількості контактів і терміналу)
• Припинення: Паяння або обтискання

Ключові особливості

• Високострумова ємність: TS21CP і TS21CS розраховані на струм до 30 А (пайка) або 25 А (обтискання), що робить їх ідеальними для потужного промислового обладнання.
• Водонепроникний захист IP68: Забезпечує найвищий рівень захисту від пилу та тривалого занурення у воду, гарантуючи надійне з'єднання у вологому або зовнішньому середовищі.
• Різноманітні варіанти розірвання договору: Контакти для TS21CP і TS21CS доступні як в паяному, так і в обтискному виконанні, що забезпечує гнучкість при монтажі.
• Закріпіть різьбове з'єднання: TS21CP та TS21CS оснащені міцним різьбовим замковим механізмом, який витримує вібрацію та забезпечує стабільне спарене з'єднання.
• Високоефективні матеріали: Виготовлений з вогнетривкої оболонки UL94V-0, стійких до високих температур (260°C) вставок PPS і позолочених латунних контактів.
• Комплексні конфігурації контактів: Доступні 2, 3, 4, 5, 5B, 5C, 7, 9 і 12-контактні конфігурації, що відповідають різним вимогам до потужності та сигналу.

TS21 SСпецифікація контакту припою eries
Зверніться до QTY	2	3	4	5	5B	5C	7	9	12
Чоловічий контактний вид з боку обличчя
Номінальний струм (А)	30	30	30	30	30 5	15	15	5	5
Діаметр контакту (мм)	Φ3×2	Φ3×3	Φ3×4	Φ3×5	Φ3×2 Φ1×3	Φ2×5	Φ2×7	Φ1×9	Φ1×12
Номінальна напруга (AC.V)	500	500	500	500	500	500	500	500	500
Випробувальна напруга (AC.V) 1 хв	1500	1500	1500	1500	1500	1500	1500	1500	1500
Контактний опір (мОм)	1	1	1	1	1 5	2.5	2.5	5	5
Розмір дроту (мм2/AWG)	≤4/11	≤4/11	≤4/11	≤4/11	≤0.75/18 ≤4/11	≤2/14	≤2/14	≤0.75/18	≤0.7/18

Технічні характеристики обтискних контактів серії TS21
Зверніться до QTY	2	3	4	5	7	7B	8
Чоловічий контактний вид з боку обличчя
Номінальний струм (А)	25	25	25	10	10	5	5
Діаметр контакту (мм)	Φ2.5×2	Φ2.5×3	Φ2.5×4	Φ1.5×5	Φ1.5×7	Φ1×7	Φ1×8
Номінальна напруга (AC.V)	500	500	500	500	500	400	400
Випробувальна напруга (AC.V) 1 хв	1500	1500	1500	1500	1500	1200	1200
Контактний опір (мОм)	1	1	1	2.5	2.5	5	5
Опір ізоляції (мОм)	2000	2000	2000	2000	2000	2000	2000
