Швидкі з'єднувачі проводів проти кабельних вводів: порівняння

Вибір між швидкими з'єднувачами проводів і кабельними вводами може вирішити долю вашого проекту з електромонтажу. Я бачив, як безліч інженерів бореться з цим рішенням, що часто призводить до дорогих помилок і збоїв системи. Швидкі з'єднувачі проводів забезпечують швидке підключення електропроводки для тимчасових або доступних установок, а кабельні вводи забезпечують постійну герметизацію та захист від натягу для кабелів, що входять у корпуси. Ключова відмінність полягає в їх основних функціях: з'єднання проти захисту.

Минулого місяця Дженніфер, підрядник з електромонтажу з Фенікса, зателефонувала мені в розпачі. Її команда використовувала швидкі з'єднувачі проводів для установки зовнішньої панелі управління, думаючи, що це заощадить час і гроші. Через три тижні мусонні дощі спричинили численні збої в з'єднаннях, що призвело до вимкнення всієї системи. Цей дорогий урок підкреслює, чому розуміння фундаментальних відмінностей між цими рішеннями є вирішальним для успіху проекту.

Зміст

• Що таке швидкі з'єднувачі проводів і як вони працюють?
• Що таке кабельні вводи та їх основні функції?
• Як порівняти вимоги до встановлення?
• Яке рішення забезпечує кращий захист навколишнього середовища?
• Які фактори впливають на вартість і довгострокову цінність?
• ПОШИРЕНІ ЗАПИТАННЯ

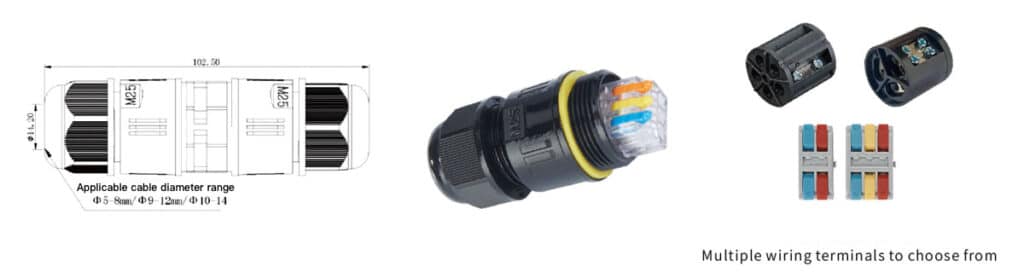

Що таке швидкі з'єднувачі проводів і як вони працюють?

Швидкі з'єднувачі проводів революціонізують електричні з'єднання, усуваючи традиційні гайки для проводів і клемні колодки. Швидкі з'єднувачі проводів використовують пружинні механізми, важільні приводи або вставні клеми для створення надійних електричних з'єднань без гвинтів або інструментів, що забезпечує швидкий монтаж і легкий доступ для технічного обслуговування.

Типи технологій швидкого підключення проводів

Технологія пружинних кліток¹:

• Контактні точки з самороз'єднанням
• Автоматичне утримання дроту
• Вібростійкі з'єднання
• Підходить для одножильних та багатожильних проводів

З'єднувачі з важелем:

• Візуальне підтвердження з'єднання
• Легке вставлення та виймання дроту
• Варіанти з високою пропускною здатністю
• Ідеально підходить для установки в польових умовах

Штуцерні з'єднувачі:

• Встановлення без інструментів
• Компактний дизайн
• Можливість швидкого відключення
• Ідеально підходить для панельної проводки

Переваги застосування

Швидкі з'єднувачі проводів чудово підходять для певних ситуацій:

• Швидке прототипування: Швидкі модифікації схеми під час розробки
• Доступність для технічного обслуговування: Просте усунення несправностей та заміна проводів
• Установки високої щільності: Економія місця при прокладанні кабелів
• Тимчасові з'єднання: Виставкові стенди та випробувальні установки

Я працював з Роберто, виробником панелей управління в Барселоні, якому потрібно було скоротити час складання його панелей промислової автоматизації. Перейшовши з традиційних клемних блоків на швидкоз'єднувачі з важелем, його команда скоротила час прокладання проводки на 60%, одночасно підвищивши надійність з'єднання. Функція візуального підтвердження також значно скоротила час перевірки якості.

Що таке кабельні вводи та їх основні функції?

Кабельні вводи служать важливим сполучним елементом між кабелями та електричними корпусами, забезпечуючи низку захисних функцій. Кабельні вводи створюють герметичні ущільнення навколо кабелів, що входять в корпуси, одночасно забезпечуючи захист від натягу., електромагнітне екранування², та підтримка Рейтинги IP³ для захисту навколишнього середовища.

Основні функції кабельних вводів

Екологічне запечатування:

• Ступінь захисту від IP54 до IP68
• Захист від пилу та вологи
• Варіанти хімічної стійкості
• Сумісність з діапазоном температур

Механічний захист:

• Захист від натягу для кабельних оболонок
• Гасіння вібрації
• Опір висмикуванню
• Контроль радіуса вигину

Електричні характеристики:

• Екрануючі властивості EMC
• Безперервність заземлення
• Запобігання дуговим розрядам
• Координація ізоляції

Варіанти матеріалів і застосування

Матеріал	Діапазон температур	Хімічна стійкість	Найкращі програми
Нейлон (PA)	від -40°C до +100°C	Хороша загальна стійкість	Загальне використання в приміщенні/на відкритому повітрі
Латунь.	від -40°C до +120°C	Відмінна корозійна стійкість	Морські, суворі умови
Нержавіюча сталь	від -60°C до +200°C	Чудова хімічна стійкість	Харчова, фармацевтична, хімічна
Алюміній	від -30°C до +150°C	Легкий, міцний	Аерокосмічна промисловість, транспорт

Спеціалізовані типи кабельних вводів

ЕМС-кабельні вводи:

• 360-градусне електромагнітне екранування
• Діапазон частот до 1 ГГц
• Відповідність стандартам ЕМС
• Критично важливо для чутливої електроніки

Вибухозахищені сальники:

• Сертифікати ATEX/IECEx⁴
• Класифікація вогнетривких корпусів
• Класифікація небезпечних зон
• Необхідний для нафтової, газової та хімічної промисловості

Як порівняти вимоги до встановлення?

Складність монтажу та вимоги значно відрізняються між швидкоз'єднувальними роз'ємами та кабельними вводами. Швидкі з'єднувачі проводів вимагають мінімального набору інструментів і підготовки для монтажу, тоді як кабельні вводи потребують дотримання відповідних вимог до моменту затягування, перевірки герметичності та врахування умов навколишнього середовища для забезпечення оптимальної роботи.

Швидка установка дротового з'єднувача

Процес встановлення:

1. Зніміть ізоляцію з дроту до заданої довжини (зазвичай 10-12 мм).
2. Вставте провід у роз'єм
3. Привід важеля або натискний механізм
4. Перевірте надійність з'єднання за допомогою легкого випробування на розтягнення
5. Закрийте корпус з'єднувача, якщо це необхідно.

Необхідні інструменти:

• Стрипер для проводів
• Основні ручні інструменти
• Не потрібні динамометричні ключі
• Спеціальна підготовка не потрібна

Інвестиції часу:

• 30-60 секунд на одне підключення
• Мінімальний час підготовки
• Можливість миттєвого усунення несправностей
• Легка модифікація та розширення

Встановлення кабельного вводу

Процес встановлення:

1. Виберіть відповідний розмір сальника для діаметра кабелю
2. Підготуйте отвір для кріплення корпусу
3. Протягніть кабель через компоненти сальника
4. Вставте вузол через стінку корпусу
5. Застосуйте вказаний крутний момент для досягнення належного ущільнення
6. Перевірка цілісності рейтингу IP

Необхідні інструменти:

• Динамометричний ключ для правильного затягування
• Інструменти для підготовки кабелів
• Обладнання для різання отворів
• Герметик для різьблення (якщо вказано)

Інвестиції часу:

• 5-15 хвилин на установку однієї залози
• Необхідна ретельна підготовка
• Рекомендується професійний монтаж
• Зобов'язання щодо постійної інсталяції

Проект Дженніфер у Феніксі був би успішним, якби були використані відповідні кабельні вводи. Зовнішня панель управління потребувала захисту IP65 від пилових бур та мусонних дощів. Швидкоз'єднувачі, хоча і швидші в установці, не могли забезпечити необхідну герметичність. Ми модернізували установку, встановивши нейлонові кабельні вводи та погодостійкі розподільні коробки, усунувши ризики майбутніх несправностей.

Яке рішення забезпечує кращий захист навколишнього середовища?

Можливості захисту навколишнього середовища є найважливішою відмінністю між цими рішеннями. Кабельні вводи забезпечують чудовий захист від впливу навколишнього середовища з класом захисту до IP68, тоді як швидкі з'єднувачі проводів зазвичай забезпечують мінімальну герметизацію від впливу навколишнього середовища і найкраще підходять для захищених приміщень.

Порівняння захисту навколишнього середовища

Екологічні характеристики кабельного вводу:

• Рівні захисту IP від IP54 до IP68
• Діапазон температур: від -60 °C до +200 °C
• Варіанти хімічної стійкості
• Стійкість до ультрафіолету для зовнішнього застосування
• Стійкість до тиску для занурювальних застосувань

Обмеження швидкого з'єднувача проводів:

• Зазвичай від IP20 до IP54 максимум
• Обмежені діапазони температур
• Мінімальна хімічна стійкість
• Використання в приміщенні/захищеному середовищі
• Схильний до впливу вологи та забруднення

Реальні екологічні виклики

Зовнішнє застосування:
Кабельні вводи мають чудові характеристики при впливі погодних умов, забезпечуючи надійне ущільнення від дощу, снігу, пилу та екстремальних температур. Швидкороз'ємні з'єднувачі швидко виходять з ладу під впливом вологи, що призводить до корозії та порушення з'єднання.

Промислове середовище:
Виробничі об'єкти, де необхідне миття, де є вплив хімічних речовин або екстремальні температури, вимагають захисту кабельних вводів. Швидкоз'єднувачі добре працюють у чистих, контрольованих середовищах, таких як диспетчерські та офіси.

Морське застосування:
Солоний туман і постійна вологість роблять кабельні вводи незамінними для морських установок. Вводи з нержавіючої сталі або латуні з відповідними ущільненнями забезпечують довгострокову надійність у цих суворих умовах.

Нещодавно я допоміг Хассану, менеджеру з експлуатації опріснювальної установки в Катарі, модернізувати його електричні з'єднання. Екстремальна спека, солоний туман і висока вологість за кілька місяців знищили численні швидкоз'єднувальні пристрої. Ми замінили їх кабельними вводами з нержавіючої сталі класу захисту IP68, що дозволило усунути проблеми з технічним обслуговуванням і забезпечити термін експлуатації понад 10 років.

Які фактори впливають на вартість і довгострокову цінність?

Аналіз витрат повинен враховувати початкові інвестиції, витрати на монтаж, вимоги до технічного обслуговування та витрати, пов'язані з несправностями. Швидкі з'єднувачі проводів забезпечують нижчі початкові витрати та швидшу установку, тоді як кабельні вводи забезпечують кращу довгострокову цінність завдяки зменшенню витрат на технічне обслуговування, меншій кількості несправностей та подовженому терміну експлуатації в складних умовах.

Початковий аналіз витрат

Швидкі з'єднувачі проводів:

• Вартість одиниці: $0,50 – $5,00 за підключення
• Час монтажу: 0,5 – 1 хвилина на одне з'єднання
• Не потрібні спеціальні інструменти
• Мінімальні витрати на навчання

Кабельні вводи:

• Вартість одиниці: $2,00 – $50,00 за сальник
• Час монтажу: 5–15 хвилин на кожну сальник
• Необхідний динамометричний ключ та інструменти
• Рекомендується професійний монтаж

Розгляд довгострокової вартості

Вимоги до обслуговування:

• Швидкороз'ємні з'єднувачі: легкий доступ, але необхідний частий огляд
• Кабельні вводи: мінімальне технічне обслуговування після правильного монтажу

Ціна невдачі:

• Швидкі несправності роз'ємів: проста заміна, але простої системи
• Несправності кабельних вводів: рідкісні, але можуть вимагати повної перевстановлення

Термін служби:

• Швидкоз'єднувачі: 5-10 років у захищених середовищах
• Кабельні вводи: 15-25 років у суворих умовах експлуатації

Рентабельність інвестицій для конкретного застосування

Додатки з високим рівнем доступу:
Швидкоз'єднувачі забезпечують кращий ROI, коли очікуються часті модифікації, такі як:

• Налаштування випробувального обладнання
• Розробка прототипу
• Гнучкі виробничі системи
• Тимчасові інсталяції

Постійні інсталяції:
Кабельні вводи забезпечують високу рентабельність інвестицій при тривалому використанні:

• Встановлення обладнання для зовнішнього використання
• Управління промисловими процесами
• Морські та офшорні системи
• Критична інфраструктура

Виробництво панелей Roberto в Барселоні дозволило знизити витрати на робочу силу на 40% завдяки використанню швидких з'єднувачів для внутрішніх панелей управління. Однак для зовнішніх установок кабельні вводи виявилися більш економічно вигідними завдяки відсутності гарантійних претензій і викликів сервісної служби.

Висновок

Вибір між швидкоз'єднувальними роз'ємами та кабельними вводами залежить від конкретних вимог до застосування, умов навколишнього середовища та довгострокових цілей. Швидкоз'єднувальні роз'єми найкраще підходять для доступних, захищених середовищ, де найважливішими є швидкість і гнучкість. Кабельні вводи переважають у постійних установках, що вимагають захисту навколишнього середовища та довгострокової надійності. Розуміння цих фундаментальних відмінностей гарантує вибір правильного рішення для оптимальної продуктивності та економічної ефективності. У Bepto ми пропонуємо обидва рішення з всебічною технічною підтримкою, щоб допомогти вам прийняти обгрунтоване рішення для ваших конкретних застосувань.

ПОШИРЕНІ ЗАПИТАННЯ

1. Дізнайтеся, як технологія пружинних кліток забезпечує швидке, вібростійке та не потребує технічного обслуговування електричне з'єднання. ↩

2. Дізнайтеся про основи екранування електромагнітної сумісності (ЕМС) та його важливість в електричних корпусах. ↩

3. Ознайомтеся з офіційним стандартом щодо класів захисту від проникнення (IP) та значенням кожного кодового номера. ↩

4. Ознайомтеся з міжнародними стандартами для обладнання, сертифікованого для використання в небезпечних і потенційно вибухонебезпечних середовищах. ↩
