Како валидирати отпорност на извлачење склопа кабловске спојнице

Замислите да током рутинске инспекције откријете да су ваши критични кабловски спојеви отказали, што је изазвало неочекиване застоје и потенцијално опасне ситуације. Откази отпорности на извлачење у склоповима кабловских прикључника чешћи су него што већина инжењера мисли, а често су последица неадекватних процедура испитивања или неправилних техника инсталације.

Верификација отпорности на извлачење захтева систематско тестирање уз употребу калибрисане опреме за примену прописаних оптерећења, уз мерење померања кабла и интегритета везе. Овај процес обезбеђује да ваши склопови кабловских улазака испуњавају индустријске стандарде и пружају поуздане дугорочне перформансе у захтевним апликацијама.

Прошле недеље сам примио хитан позив од Маркуса, менаџера пројекта у ветропарку у Данској. Неколико кабловских веза турбина је отказало током олује, што је изазвало значајне губитке у производњи електричне енергије. Који је био основни узрок? Неадекватно проверавање отпорности на извлачење током инсталације. Ова скупа лекција је поново потврдила зашто су исправне процедуре тестирања апсолутно критичне за критичне примене.

Списак садржаја

• Шта је отпор при извлачењу и зашто је то важно?
• Који стандарди регулишу испитивање отпора при извлачењу?
• Како се врши тестирање отпора при извлачењу?
• Које су уобичајене грешке при тестирању које треба избегавати?
• Често постављана питања

Шта је отпор при извлачењу и зашто је то важно?

Испитивање отпора повлачења потврђује механичку чврстоћу склопова кабловских улазака под тежински напон¹ услови који настају током инсталације и рада.

Отпор при извлачењу мери максималну силу коју склоп кабловске спојнице може издржати пре него што се кабл одвоји од тела спојнице, обезбеђујући поуздане везе у условима високог оптерећења. Овај критични параметар одређује да ли ће ваша инсталација одржавати електрична проводљивост² и заштита животне средине при механичком оптерећењу.

Разумевање механике

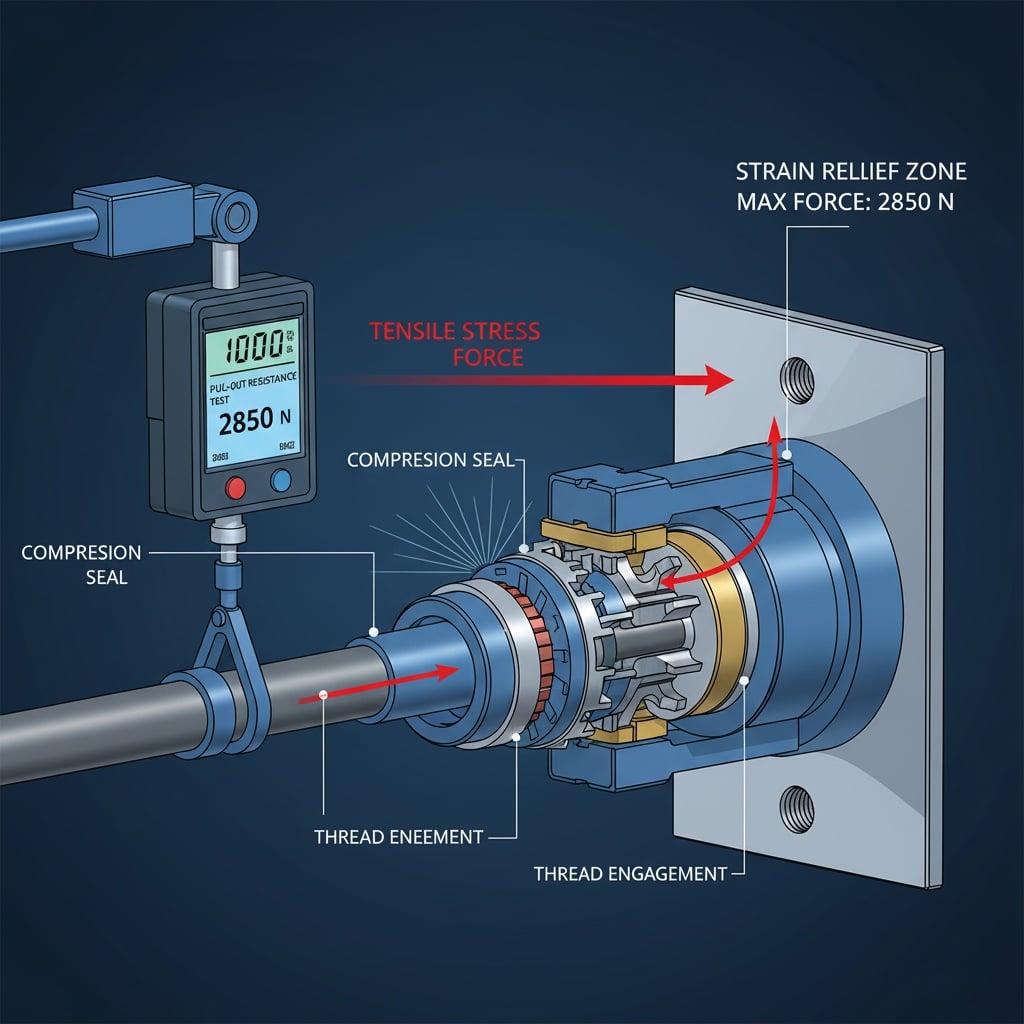

Склопови кабловских заптивки ослањају се на рад више компоненти заједно како би обезбедили отпорност на извлачење:

• Компресионе заптивке који приањају за спољашњу омотаницу кабла
• Механизми за ослобађање напрезања који распоређују механичка оптерећења
• Стезни елементи који обезбеђују кабл унутар тела гланде
• Укључивање навоја који одржава интегритет склопа

Интеракција између ових компоненти одређује укупне перформансе отпорности на извлачење. У компанији Bepto смо конструисали наше кабловске прикључке са оптимизованом геометријом хвата и висококвалитетним заптивним материјалима како бисмо максимизовали отпорност на извлачење уз очување једноставности инсталације.

Критичне примене

Отпор при извлачењу постаје посебно важан у применама које укључују:

• Изложеност вибрацијама у машинској индустрији и транспорту
• Термални циклуси који изазива ширење и скупљање
• Стрес инсталације током операција повлачења каблова
• Еколошки оптерећења од ветра, сеизмичке активности или структурних померања

Сећам се да сам радио са Ахмедом, електричним извођачем у Абу Дабију, који је инсталирао кабловске системе у петрохемијском постројењу. Екстремне температурне осцилације и вибрације од оближње опреме захтевале су кабловске спојнице са изузетном отпорношћу на извлачење. Пружили смо кабловске спојнице од нерђајућег челика са побољшаним дизајном хвата, које су превазишле захтеваних 500 N силе извлачења за 401 TP3T, обезбеђујући дугорочну поузданост у овом изазовном окружењу.

Који стандарди регулишу испитивање отпора при извлачењу?

Међународни стандарди пружају специфичне процедуре испитивања и критеријуме прихватања за валидацију отпорности на извлачење каблских спојница.

IEC 62444³ и UL 514B⁴ су основни стандарди који дефинишу методе испитивања отпорности на извлачење, прописујући испитне оптерете, поступке и критеријуме прихватања за различите типове кабловских прикључка и примене. Ови стандарди обезбеђују доследне приступе тестирању и поуздану верификацију перформанси међу произвођачима и апликацијама.

Кључни стандарди тестирања

Стандард	Примена	Тест оптерећења	Трајање
IEC 62444	Опште кабловске заптивке	50-500N (у зависности од величине)	1 минут
UL 514B	Северноамеричка тржишта	Варира у зависности од величине кабла	1 минут
IEC 60079-7	Експлозијски заштићене гуле	Појачани захтеви	1 минут
BS EN 50262	Европске пријаве	Оптерећења зависна од величине	1 минут

Одређивање тест оптерећења

Потребно тест оптерећење зависи од више фактора:

• Спољни пречник кабла – већи каблови захтевају веће испитне оптерећења
• Тип кабла – оклопни каблови имају другачије захтеве од стандардних каблова
• Окружење апликације – сурове услове могу захтевати појачано тестирање
• Гланд материјал – металне спојнице обично имају већи отпор него пластичне

Разумевање ових захтева је од пресудне важности за правилну валидацију. Наш технички тим у Bepto-у обезбеђује детаљне спецификације тестирања за сваки модел кабловске спојнице, осигуравајући да купци могу спровести одговарајућа валидациона тестирања за своје специфичне примене.

Како се врши тестирање отпора при извлачењу?

Правилно испитивање отпора при извлачењу захтева систематске процедуре уз употребу калибрисане опреме и стандардизованих метода испитивања.

Процес испитивања обухвата причвршћивање склопа кабловске гасне, примену постепено повећавајућег вучног оптерећења на кабл и мерење максималног оптерећења пре него што дође до квара или прекомерног померања. Овај методички приступ обезбеђује прецизне и поновљиве резултате који потврђују учинак склопа.

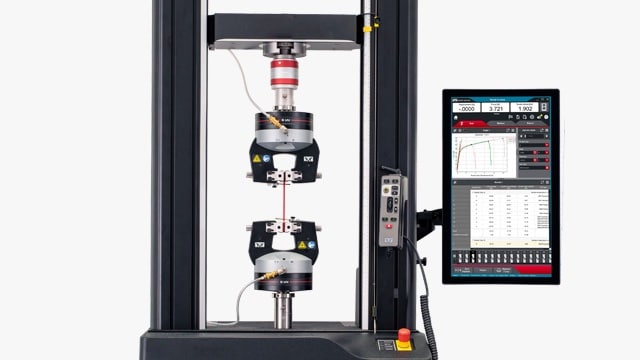

Потребна опрема

Основна опрема за тестирање обухвата:

• Машина за испитивање на вучу са одговарајућим носивости
• Калибрисана тежинска ћелија за прецизно мерење силе
• Уређај за мерење истискивања да прати кретање кабла
• Тест утакмице за осигурање склопа кабловске спојнице
• Систем за снимање података за документацију

Поступност тестирања корак по корак

1. Фаза припреме
      – Инсталирати кабл у гланду у складу са спецификацијама произвођача
      – Проверите да ли је обртни момент на свим навојним компонентама правилан
      – Дозволите склопу да се стабилизује на температури испитивања
      – Повежите мерну опрему и проверите калибрацију

2. Почетни преглед
      – Документујте положај кабла и конфигурацију улазнице
      – Проверите правилно компримовање заптивача и поравнање
      – Проверите заплет увоја и интегритет компоненте
      – Забележите почетна мерења

3. Учитај апликацију
      – Применити затезни напор постепено, брзином наведеном (обично 50 N/минуту)
   – Континуирано пратите померање кабла
      – Запишите податке о сили и померању током теста
      – Наставите док се не достигне наведено тест оптерећење или до отказа

4. Оцењивање резултата
      – Проценити максимално оптерећење постигнуто пре отказа
      – Измерите трајно померање кабла
      – Проверите склоп на оштећења или деградацију
      – Упоредите резултате са стандардним захтевима

Захтеви за документацију

Комплетна документација треба да обухвати:

• Конфигурација тест-поставе и калибрација опреме
• Услови околине током испитивања
• Криве оптерећења и померања и максималне вредности
• Резултати визуелне инспекције пре и после тестирања
• Одређивање пролазности/непролазности на основу примењивих стандарда

Које су уобичајене грешке при тестирању које треба избегавати?

Разумевање уобичајених грешака при тестирању помаже у обезбеђивању прецизне валидације отпора извлачења и поузданих резултата.

Најчешће грешке обухватају неправилан момент затезања, неадекватан дизајн прикључка за тестирање, неправилне брзине примене оптерећења и недовољну документацију услова тестирања. Ове грешке могу довести до лажних резултата и непоузданих предвиђања перформанси.

Грешке везане за инсталацију

Многи неуспеси при тестирању потичу од неправилног склапања:

• Недовољан обртни момент Навојни елементи смањују силу стезања
• Прекомерно затезање може оштетити заптивке или заплет
• Неусаглашени каблови створити неравномерну расподелу напона
• Загађени нитови спречити правилан ангажман

Грешке у процедури тестирања

Уобичајене процедуралне грешке укључују:

• Прекомерне стопе оптерећења који не дозвољавају расподелу напрезања
• Недовољно време за стабилизацију пре тестирања
• Неправилан дизајн арматуре који уводи концентрације напона
• Осцилације температуре које утичу на својства материјала

Недостаци документације

Непотпуна документација може поништити резултате теста:

• Недостају записи о калибрацији за испитивање опреме
• Неадекватно евидентирање стања животне средине
• Недовољна фотографска документација
• Нејасна примена критеријума за пролаз/непролаз

У компанији Bepto пружамо свеобухватне смернице за тестирање и пратеће материјале како бисмо помогли клијентима да избегну ове уобичајене замке. Наш технички тим редовно организује обуке о правилним процедурама тестирања, обезбеђујући поуздане резултате валидације за критичне апликације.

Закључак

Проверa отпорности на извлачење је од суштинског значаја за обезбеђивање поузданог рада кабловских улаза у захтевним применама. Следећи стандардизоване процедуре испитивања, користећи калибрисану опрему и избегавајући уочене грешке, инжењери могу са поверењем да одреде конструкције кабловских улаза које ће пружити дугорочну поузданост. У компанији Bepto посвећени смо подршци нашим купцима пружајући свеобухватне смернице за испитивање, висококвалитетне производе и стручну техничку експертизу како бисмо осигурали успешне инсталације које испуњавају најстрожије захтеве у погледу перформанси.
