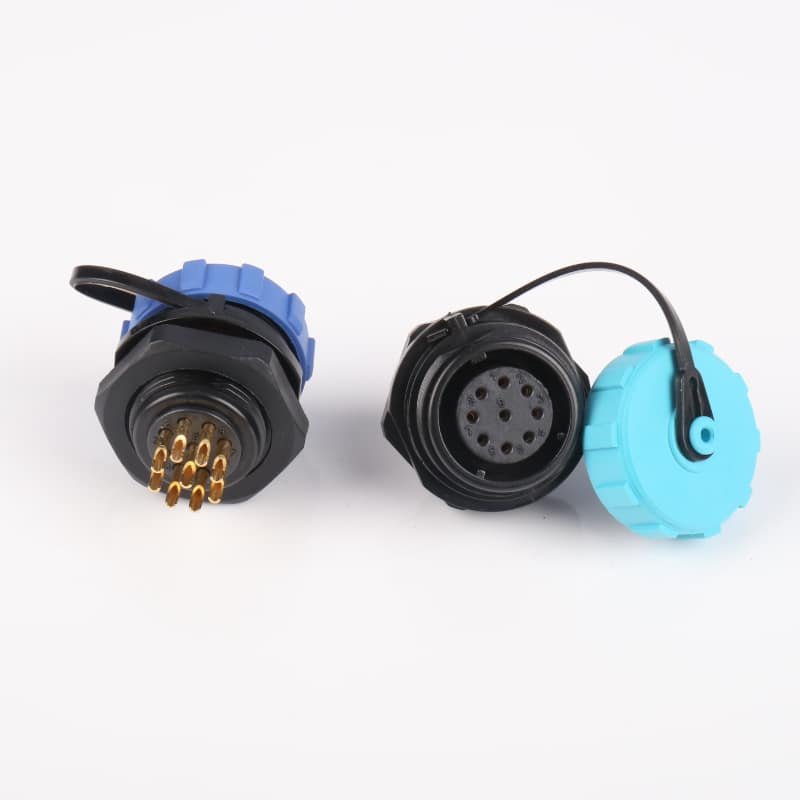

Priključek za montažo na ploščo, vtičnica TS17PS in vtič TS17PP, IP68

• Serija: Serija TS17
• Modeli: TS17PS (panelna vtičnica, ženska), TS17PP (panelni vtič, moški)
• Način pritrditve: Pritrditev na ploščo z zadnjo matico
• Vrsta sklopke: Z navojem
• Material školjke: PC, najlon PA66 (UL94V-0)
• Material vložka: PPS (največja temperatura 260 °C)
• Kontaktni material: Medenina z zlato prevleko
• Stopnja zaščite IP: IP68
• Delovna temperatura: -40 °C do +85 °C
• Cikel parjenja: 500 ciklov
• Število priključkov na voljo: 2, 3, 4, 5, 7, 9, 10
• Prenehanje: Spajkanje ali stiskanje

Ključne lastnosti

• Pritrditev na ploščo z zadnjo matico: TS17PS in TS17PP sta zasnovana za enostavno namestitev, saj se namestita s sprednje strani plošče in za največjo stabilnost pritrdita z zaklepno matico od zadaj.
• Visoka napetost in trenutna ocena: TS17PS in TS17PP sta odporna na delovne napetosti do 500 V in tokove do 10 A, zato sta primerna za robustne aplikacije za napajanje.
• Vsestranske možnosti zaključevanja: Kontakti TS17PS in TS17PP so na voljo v različicah s spajkanjem in stiskanjem, kar zagotavlja fleksibilnost pri sestavljanju.
• Vodoodporna zaščita IP68: Zagotavlja najvišjo raven zaščite pred prahom in dolgotrajnim potapljanjem v vodo, saj ohišje zatesni na mestu vgradnje.
• Visoko zmogljivi materiali: TS17PS in TS17PP sta izdelana iz ognjevarnega ohišja UL94V-0, visoko temperaturno odpornih PPS vložkov (260 °C) in pozlačenih medeninastih kontaktov.
• Ustrezajo kabelskim priključkom TS17: Zasnovan je tako, da se popolnoma ujema s priključki TS17CP in TS17CS na strani kabla za celovito rešitev.

TS17 Series spajkanje stik spec
Kontakt QTY	2	3	4	5	7	9	10
Pogled na obraz moškega stika
Nazivni tok (A)	10	10	5	5	5	5	5
Premer stika (mm)	Φ1.5×2	Φ1.5×3	Φ1×4	Φ1×5	Φ1×7	Φ1×9	Φ1×10
Nazivna napetost (AC.V)	500	500	500	500	400	400	400
Preskusna napetost (AC.V) 1min	1500	1500	1500	1000	1200	1200	1200
Upornost stika (mΩ)	2.5	2.5	5	5	5	5	10
Velikost žice (mm2/AWG)	≤2/14	≤2/14	≤0.75/18	≤0.75/18	≤0.75/18	≤0.75/18	≤0.7/

Specifikacije za stiskanje kontaktov serije TS17
Kontakt QTY	2	3	4
Pogled na obraz moškega stika
Nazivni tok (A)	10	10	5
Premer stika (mm)	Φ1.5×2	Φ1.5×3	Φ1×4
Nazivna napetost (AC.V)	500	500	500
Preskusna napetost (AC.V) 1min	1500	1500	1500
Upornost stika (mΩ)	2.5	2.5	5
Izolacijska upornost (mΩ)	2000	2000	2000
