UL94 V-0 vs. V-2: Akú triedu horľavosti potrebujú vaše nylonové priechodky?

Úvod

Stratil som prehľad o tom, koľkokrát sa ma manažéri nákupu opýtali: “Samuel, aký je skutočný rozdiel medzi nylonovými káblovými priechodkami V-0 a V-2?” Je to dôležitá otázka, ktorá má priamy vplyv na dodržiavanie bezpečnostných predpisov aj na rozpočty projektov.

Tu je priama odpoveď: Nylonové káblové priechodky s klasifikáciou UL94 V-0 sa samovoľne uhasia do 10 sekúnd a nevytvárajú žiadne horiace kvapky, zatiaľ čo priechodky V-2 môžu horieť až 30 sekúnd a môžu vytvárať horiace častice, čo robí V-0 nevyhnutným pre prostredia s vysokým rizikom, ako sú dátové centrá, železnice a námorné aplikácie.

Minulý mesiac som spolupracoval s Hassanom, projektovým manažérom z Dubaja, ktorý sa túto lekciu naučil na vlastnej koži. Jeho tím pôvodne špecifikoval pre projekt stanice metra tesnenia V-2, aby ušetril náklady. Počas záverečnej kontroly orgán požiarnej bezpečnosti zamietol celú inštaláciu, pretože špecifikácia vyžadovala materiály V-0 pre všetky uzavreté elektrické priestory. Oprava ho stála tri týždne a $18 000 len na pracovnej sile.

Dovoľte mi vysvetliť vám všetko, čo potrebujete vedieť o týchto triedach horľavosti, aby ste mohli hneď na prvýkrát urobiť správne rozhodnutie.

Obsah

• Čo vlastne znamená klasifikácia horľavosti UL94?
• Ako sa líšia hodnotenia V-0 a V-2 v reálnom svete?
• Ktoré aplikácie vyžadujú nylonové káblové priechodky V-0 alebo V-2?
• Ako overiť autentickú certifikáciu UL94 na vašich káblových priechodkách?
• ČASTO KLADENÉ OTÁZKY

Čo vlastne znamená klasifikácia horľavosti UL94?

UL94¹ je celosvetovo uznávaná norma vydaná spoločnosťou Underwriters Laboratories na testovanie horľavosti plastových materiálov používaných v elektrických zariadeniach a spotrebičoch. Keď na nylonovej káblovej priechodke uvidíte označenie “UL94 V-0” alebo “UL94 V-2”, znamená to, že tento materiál sa pri vystavení otvorenému ohňu správa presne tak, ako je uvedené.

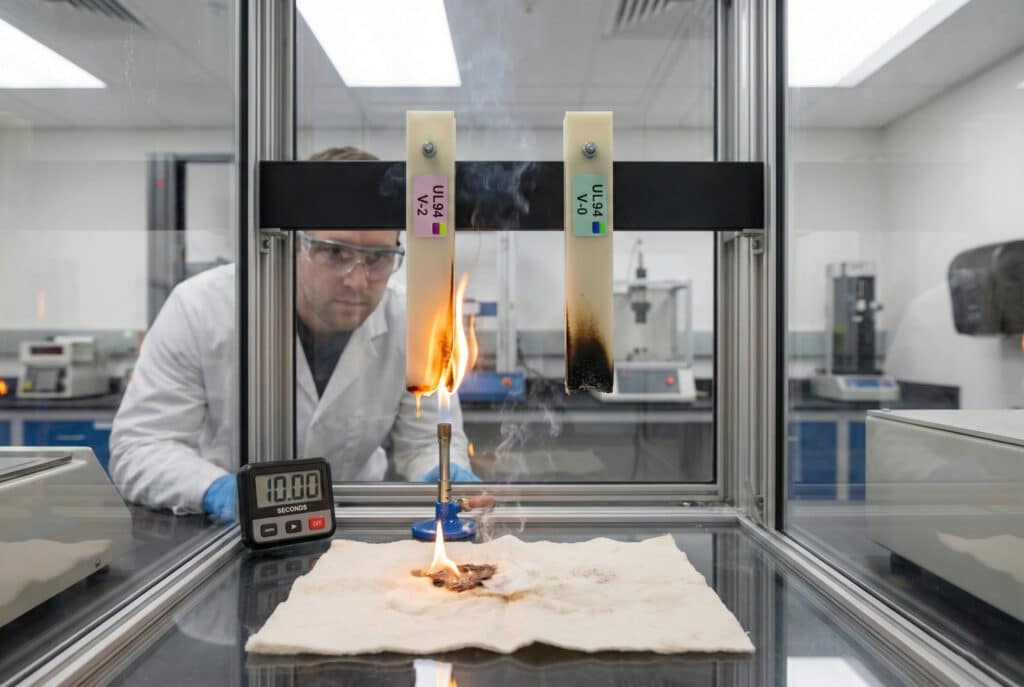

Písmeno “V” v týchto hodnoteniach znamená “Vertical Burn Test” (vertikálny test horľavosti) – najbežnejšiu metódu testovania komponentov na správu káblov. Počas tohto testu sa na vertikálne namontovaný vzorek dvakrát aplikuje kontrolovaný plameň, vždy po dobu 10 sekúnd. Hodnotenie závisí od toho, čo sa stane po odstránení plameňa.

Kľúčové aspekty hodnotené počas testovania UL94:

• Doba samozhášania: Ako rýchlo materiál prestane horieť po odstránení plameňa
• Správanie pri kvapkaní: Či kvapká roztavený materiál a či tieto kvapky horí
• Zapálenie bavlneného indikátora: Či kvapky z horenia môžu zapáliť bavlnu umiestnenú pod vzorkou
• Trvanie dozvuku: Ako dlho materiál pokračuje v žiarení po zhasnutí viditeľných plameňov

V spoločnosti Bepto vyrábame nylonové káblové priechodky pomocou Materiál PA66 (polyamid 66)² ktoré môžu byť formulované tak, aby dosiahli hodnotenie V-0 alebo V-2 v závislosti od použitých prísad spomaľujúcich horenie. Základný polymér je rovnaký – rozdiel spočíva v prísadách spomaľujúcich horenie bez halogénov alebo s halogénmi.

Porozumenie týmto hodnoteniam nie je len o zaškrtnutí políčka o súlade. Ide o to, či vaša inštalácia zabráni šíreniu požiaru alebo k nemu prispeje počas tých kritických prvých minút, keď prebieha evakuácia.

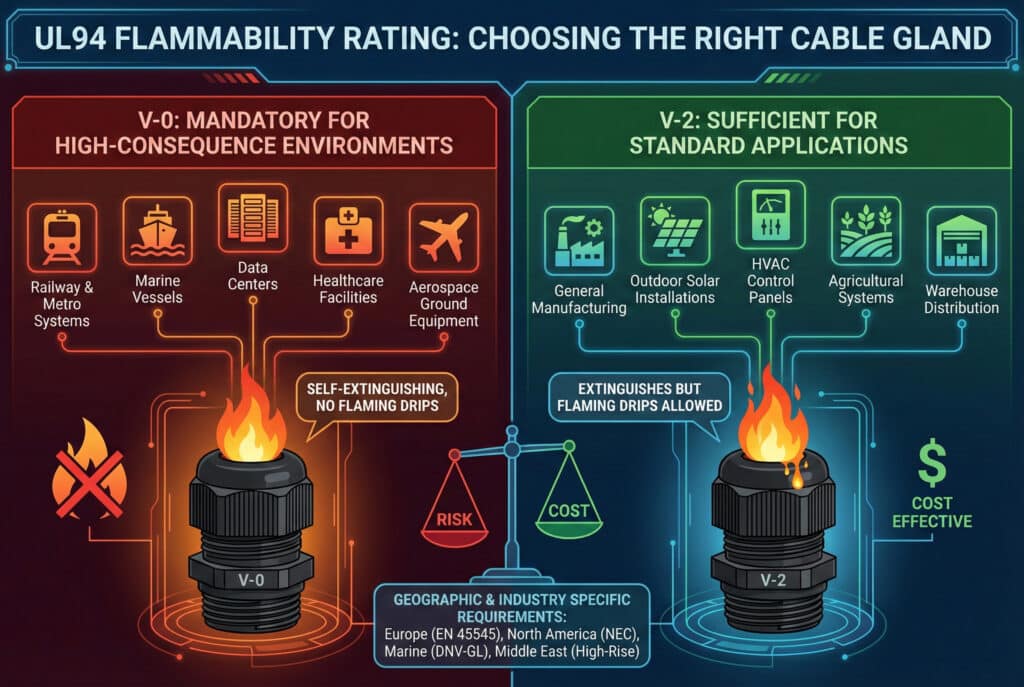

Ako sa líšia hodnotenia V-0 a V-2 v reálnom svete?

Technické špecifikácie vypovedajú len o časti skutočnosti. Dovoľte mi vysvetliť, čo tieto hodnotenia skutočne znamenajú, keď vo vašom zariadení vypukne požiar.

Parameter testu	UL94 V-0	UL94 V-2	Vplyv na bezpečnosť
Doba doznievania plameňa (na vzorku)	≤10 sekúnd	≤30 sekúnd	V-0 zastavuje šírenie ohňa 3x rýchlejšie
Celková doba doznievania (5 vzoriek)	≤50 sekúnd	≤250 sekúnd	V-0 obmedzuje kumulatívnu expozíciu spáleninám
Doba doznievania po 2. plameni	≤30 sekúnd	≤60 sekúnd	V-0 znižuje riziko tlenia
Správanie pri kvapkaní	Nie sú povolené žiadne horúce kvapky	Povolené sú horiace kvapky	V-2 môže zapáliť materiály pod
Zapaľovanie indikátora bavlny	NESMIE sa zapáliť	NESMIE sa zapáliť	Oba zabraňujú sekundárnemu zapáleniu

Rozhodujúci rozdiel: horiace kvapky. Tu predstavujú V-2 žľazy skutočné nebezpečenstvo vo vertikálnych inštaláciách. Keď sa V-2 nylon roztaví pod vplyvom ohňa, tieto horiace kvapky môžu spadnúť na izoláciu kábla, spojovacie skrinky alebo iné horľavé materiály pod nimi, čím sa oheň v podstate šíri vertikálne cez vašu inštaláciu.

Spomínam si na Davida, nákupného manažéra projektu solárnej farmy v Kalifornii, ktorý spočiatku spochybňoval, prečo sme odporúčali tesnenia V-0 pre ich skrine meničov. “Sú vonku,” povedal, “a V-2 je o $0,30 lacnejšie na jednotku.” Ukázal som mu video s porovnaním testov UL94. Keď videl, ako kvapky z horúceho vzorku V-2 zapálili materiály pod ním, okamžite pochopil. V solárnej inštalácii, kde káble vedú vertikálne z panelov namontovaných na streche, by tieto kvapky mohli zapáliť celý kábel.

Rozdiely v zložení materiálu:

• V-0 formulácie: Zvyčajne sa používajú vyššie koncentrácie prísad spomaľujúcich horenie (15-30% podľa hmotnosti), často červený fosfor alebo halogénové intumescentné systémy.
• V-2 formulácie: Nižšia náplň retardéru horenia (8-15%), čo znižuje náklady na materiál, ale zhoršuje odkvapkávanie.
• Vplyv farby: Materiály V-0 majú často mierne odlišný farebný odtieň v dôsledku vyššieho obsahu prísad – zvyčajne sú šedšie čierne v porovnaní s hlbšou čiernou farbou V-2.

Rýchlosť samozhášania má v uzavretých priestoroch obrovský význam. V elektrickej skrinke alebo káblovom kanáli môže týchto 20 sekúnd dodatočnej doby horenia pri triede V-2 znamenať rozdiel medzi lokalizovanou udalosťou a šírením požiaru, ktorý poškodí susedné zariadenia.

Ktoré aplikácie vyžadujú nylonové káblové priechodky V-0 alebo V-2?

Pri výbere správnej triedy horľavosti nejde o výber “najlepšej” možnosti, ale o zosúladenie triedy s vaším konkrétnym profilom rizika a regulačnými požiadavkami.

Kedy je povinné hodnotenie V-0

Prostredia s vysokými následkami, kde je potrebné absolútne minimalizovať šírenie požiaru:

1. Železničné a metro systémy: Uzavreté priestory pre cestujúcich, signalizačné skrine a podzemné inštalácie, kde je evakuácia zložitá
2. Námorné plavidlá: Strojovne, ovládacie panely a inštalácie pod palubou podľa Požiadavky IACS³
3. Dátové centrá: Serverové stojany, káblové vedenie vo vyvýšenej podlahe a nadzemné káblové žľaby
4. Zdravotnícke zariadenia: Operačné sály, vybavenie JIS a pripojenia systémov na podporu života
5. Pozemné vybavenie pre letecký priemysel: Systémy letiskových terminálov a zariadenia na obsluhu lietadiel

Nedávno som dodal 5 000 nylonových káblových priechodiek M20 s klasifikáciou V-0 pre projekt metra v Singapure. V ich špecifikácii bolo výslovne uvedené: “Všetky nekovové komponenty v elektrických systémoch musia spĺňať normu UL94 V-0 alebo ekvivalentnú normu IEC 60695-11-10.” Nebolo možné použiť náhradné riešenie – V-2 jednoducho nebolo prijateľné bez ohľadu na úsporu nákladov.

Keď je postačujúce hodnotenie V-2

Štandardné priemyselné a komerčné aplikácie s primeraným hasením požiaru:

• Všeobecné výrobné zariadenia so sprinklerovými systémami
• Vonkajšie solárne inštalácie s dostatočným rozostupom
• Ovládacie panely HVAC v komerčných budovách
• Systémy riadenia poľnohospodárstva a zavlažovania
• Osvetlenie skladu a distribúcia elektrickej energie

Zohľadnenie nákladov: V-2 tesnenia zvyčajne stoja o 15-25% menej ako ekvivalenty V-0. Pri veľkom projekte, kde sa používa 10 000 tesnení, to môže znamenať úsporu $3 000-$5 000. To však má zmysel len vtedy, ak vaša aplikácia skutočne nevyžaduje výkon V-0.

Geografické a odvetvové požiadavky

Európa: Norma EN 45545 pre železničné aplikácie vyžaduje výkon ekvivalentný V-0 (úrovne nebezpečnosti HL2 alebo HL3).

Severná Amerika: NEC (Národný elektrotechnický kódex) Článok 501⁴ pre nebezpečné miesta často vyžaduje V-0 pre oblasti triedy I, divízie 2

Námorná pechota: Špecifikácie DNV-GL a Lloyd's Register zvyčajne vyžadujú V-0 pre ubytovacie priestory a strojovne.

Blízky východ: Mnohé krajiny GCC prijali po roku 2017 prísnejšie predpisy v oblasti požiarnej bezpečnosti, ktoré často vyžadujú použitie materiálu V-0 vo výškových budovách s viac ako 15 poschodiami.

Ako overiť autentickú certifikáciu UL94 na vašich káblových priechodkách?

Tu je nepríjemná pravda: videl som na trhu falošné certifikáty UL94. Niektorí dodávatelia jednoducho vytlačia “V-0” na etikety svojich výrobkov bez akéhokoľvek skutočného testovania. To vystavuje váš projekt vážnemu riziku.

Postup overovania krok za krokom:

1. Požiadajte o oficiálnu žltú kartu UL: Toto je autentický certifikačný dokument vydaný spoločnosťou UL. Obsahuje číslo súboru (napr. E123456), označenie materiálu a testované rozsahy hrúbky.

2. Krížový odkaz na číslo súboru UL: Navštívte oficiálnu stránku Databáza UL Product iQ⁵a vyhľadajte číslo súboru výrobcu. Zoznam by mal zodpovedať deklarovanej triede materiálu.

3. Skontrolujte špecifikácie hrúbky materiálu: Hodnotenia UL94 závisia od hrúbky. Materiál môže dosiahnuť hodnotu V-0 pri hrúbke 3,0 mm, ale len hodnotu V-2 pri hrúbke 1,5 mm. Overte, či hrúbka steny káblovej priechodky zodpovedá testovanému rozsahu.

4. Skontrolujte označenia výrobku: Legitímni výrobcovia vytláčajú alebo tlačia značku UL priamo na výrobok spolu s číslom súboru. V spoločnosti Bepto má každá tesniaca manžeta V-0 vytlačené označenie “UL94 V-0” na tele.

Tri bežné chyby pri certifikácii, ktorým sa treba vyhnúť:

• Chyba #1: Prijatie certifikátu pre “materiál PA66 V-0” bez overenia, či sa vzťahuje na konkrétnu zmes použitú vo vašich žľazách. Rôzne zloženia PA66 majú rôzne súbory UL.

• Chyba #2: Predpoklad, že čierny nylon automaticky znamená V-0. Farba nemá nič spoločné s triedou horľavosti – ide výlučne o balík retardérov horenia.

• Chyba #3: Pri veľkých objednávkach nepožadujte testovacie správy špecifické pre danú šaržu. Zloženie materiálu sa môže zmeniť; požiadajte o potvrdenie, že vaša konkrétna výrobná šarža spĺňa požiadavky.

Červené vlajky, ktoré naznačujú falošnú certifikáciu:

• Dodávateľ nemôže poskytnúť číslo súboru UL, iba “správu o skúške”.”
• Certifikát uvádza testovanie neznámou treťou stranou namiesto UL.
• Cena je výrazne nižšia ako trhová cena (originálny materiál V-0 stojí viac).
• Dodávateľ váha, keď požiadate o vzorku na nezávislé testovanie

V prípade kritických projektov vždy odporúčam klientom, aby vzorky zaslali na overenie do nezávislej testovacej laboratórie, ako je TUV alebo SGS. Stojí to $300-$500, ale poskytuje to absolútnu istotu predtým, ako sa zaviažete k veľkej objednávke.

Záver

Záver: Zvoľte V-0, ak je dôležité zabrániť šíreniu ohňa a je ohrozená bezpečnosť ľudí; zvoľte V-2, ak pracujete v bežných priemyselných prostrediach s primeranými protipožiarnymi systémami a nižšími regulačnými požiadavkami.

Nenechajte, aby rozdiel v cene $0,30 za jednotku ohrozil projekt za milióny dolárov alebo, čo je ešte dôležitejšie, ohrozil životy ľudí. V spoločnosti Bepto máme na sklade nylonové káblové priechodky V-0 aj V-2 s kompletnou certifikačnou dokumentáciou UL, ktorú si môžete prezrieť.

Často kladené otázky o klasifikácii horľavosti UL94 pre káblové priechodky
