Как обеспечить непрерывность экранирования ЭМС по всему корпусу сальника

Испытываете проблемы с электромагнитными помехами, несмотря на использование экранированных кабелей? Проблема часто кроется в нарушении целостности экранирования в местах ввода кабеля, где некачественная конструкция сальника создает пути утечки электромагнитных помех, которые ставят под угрозу производительность всей системы. Непрерывность ЭМС-экранирования в корпусах кабельных вводов достигается за счет 360-градусного токопроводящего контакта между экраном кабеля, компонентами вводов и корпусом оборудования с использованием специальных токопроводящих прокладок, пружинных контактов и надлежащих методов заземления для обеспечения непрерывной электромагнитной защиты. За десятилетний опыт работы с кабельными вводами ЭМС я видел бесчисленное множество установок, которые не прошли испытания на соответствие требованиям ЭМС только потому, что инженеры не учли принципы непрерывности экранирования. Последствия варьируются от сбоев в работе оборудования до полного отключения системы в таких критически важных приложениях, как медицинское оборудование, аэрокосмические системы и промышленная автоматизация, где электромагнитная совместимость не просто важна - она обязательна для обеспечения безопасности и соответствия нормативным требованиям.

Оглавление

• Что такое непрерывность экранирования ЭМС?
• Почему нарушается целостность экранирования в кабельных вводах?
• Как достичь 360-градусного экранирующего контакта?
• Каковы ключевые особенности конструкции сальников для ЭМС?
• Как протестировать и проверить эффективность экранирования?
• Часто задаваемые вопросы о непрерывности экранирования ЭМС

Что такое непрерывность экранирования ЭМС?

Вы когда-нибудь задумывались, почему дорогие экранированные кабели все еще позволяют электромагнитным помехам проникать в вашу систему? Ответ кроется в понимании принципов непрерывности экранирования.

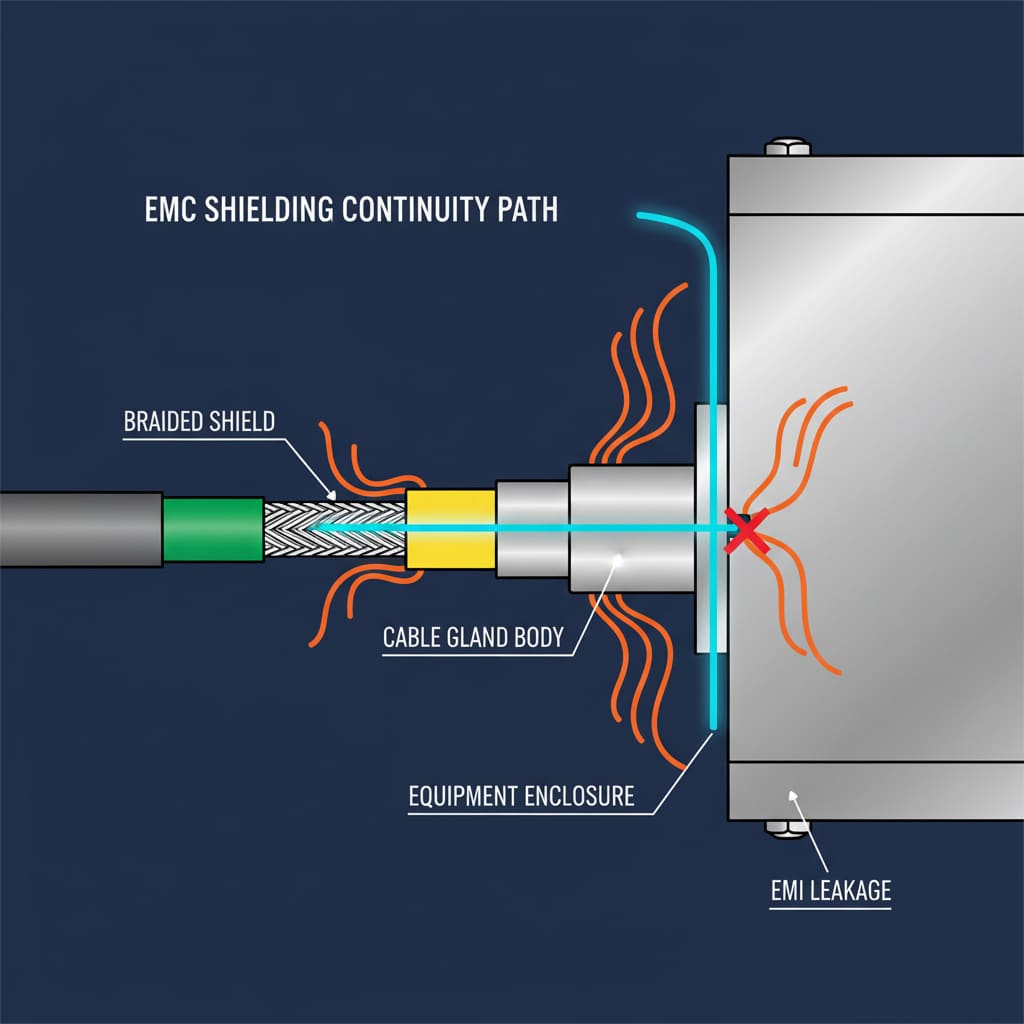

Непрерывность экранирования ЭМС означает непрерывный проводящий путь, который электромагнитная энергия должна преодолеть при попытке проникновения или выхода из экранированных систем, требуя бесшовного электрического соединения между экраном кабеля, корпусом сальника и корпусом оборудования без зазоров или высокоомных соединений.

Физика электромагнитного экранирования

Электромагнитное экранирование работает по двум основным механизмам: отражение и поглощение. Для эффективного экранирования нам нужны сплошные проводящие барьеры, которые заставляют электромагнитную энергию либо отражаться от них (отражение), либо рассеиваться в виде тепла (поглощение).

Механизм отражения:

• Требуется проводящая поверхность с низким сопротивлением
• Эффективность увеличивается с ростом проводимости
• Лучше всего работает при высокочастотных помехах
• Требуются непрерывные проводящие пути

Механизм всасывания:

• Преобразует электромагнитную энергию в тепловую
• Зависит от толщины и проницаемости материала
• Более эффективен при низкочастотных помехах
• Требуется правильный выбор материала

Критические параметры экранирования

Эффективность экранирования (SE)¹:
SE = 20 log₁₀(E₁/E₂) дБ

Где E₁ - напряженность падающего поля, а E₂ - напряженность передаваемого поля. Типичные требования варьируются от 40 дБ до 100 дБ в зависимости от чувствительности приложения.

Импеданс передачи²:
Измеряет качество экранирования, сравнивая напряжение, индуцированное на внутреннем проводнике, с током, протекающим по внешней поверхности экрана. Более низкие значения указывают на лучшие характеристики экранирования.

Распространенные случаи нарушения целостности экранирования

Помню, я работал с Маркусом, инженером-электриком компании-производителя медицинского оборудования в Мюнхене, Германия. В оборудовании МРТ его компании возникали помехи, которые вызывали артефакты изображения во время сканирования. Несмотря на использование высококачественных экранированных кабелей во всей системе, они не могли добиться соответствия требованиям ЭМС. В чем проблема? Стандартные кабельные вводы создавали 15-миллиметровые разрывы в целостности экранирования в каждой точке ввода кабеля. Эти небольшие разрывы действовали как антенны, позволяя помехам проникать в экранированный корпус. После перехода на наши кабельные вводы EMC с 360-градусным экранирующим контактом эффективность экранирования повысилась с 35 дБ до 85 дБ, что легко соответствует стандартам ЭМС для медицинских приборов.

Типичные точки отказа:

• Заделка экрана кабеля на вводе сальника
• Интерфейс соединения корпуса сальника с корпусом
• Многокомпонентные сальниковые узлы с плохим контактом
• Коррозия на границах раздела металл-металл
• Неправильное подключение заземления

Отраслевые стандарты и требования

Ключевые стандарты ЭМС:

• Серия IEC 61000³ для общих требований по ЭМС
• EN 50147-1 для эффективности экранирования кабельных вводов
• MIL-STD-461 для военных применений
• Стандарты CISPR для коммерческого оборудования
• Руководство FDA по медицинским изделиям

Эти стандарты определяют методы испытаний, критерии эффективности и требования к установке для обеспечения непрерывности экранирования в различных областях применения.

Почему нарушается целостность экранирования в кабельных вводах?

Понимание причин отказа экранирования в местах ввода кабеля имеет решающее значение для выбора подходящих решений и предотвращения дорогостоящих нарушений нормативных требований.

Нарушение целостности экранов в кабельных вводах из-за физических зазоров между экраном кабеля и корпусом ввода, высокоомных контактных поверхностей, коррозии металлических соединений и неправильных методов заделки экранов, которые создают пути утечки электромагнитного излучения и ухудшают показатели ЭМС всей системы.

Проблемы физического проектирования

Формирование разрыва:
Стандартные кабельные вводы отдают предпочтение герметизации перед экранированием, часто создавая воздушные зазоры между экраном кабеля и компонентами вводов. Даже микроскопические зазоры могут значительно снизить эффективность экранирования, особенно на высоких частотах, где длина волны приближается к размерам зазора.

Несовместимость материалов:
Смешивание разнородных металлов создает гальваническая коррозия⁴ что со временем увеличивает сопротивление контакта. К распространенным проблемным комбинациям относятся:

• Алюминиевые кабельные экраны с латунными сальниками
• Медные оплетки с компонентами из нержавеющей стали
• Оцинкованные детали с неизолированными медными проводниками

Вопросы, связанные с установкой

Ошибки при подготовке щита:

• Слишком короткая обрезка экрана, препятствующая нормальному контакту
• Обрыв оплетки во время зачистки, уменьшающий эффективную площадь контакта
• Загрязнение частицами изоляции или режущими маслами
• Неравномерная обрезка экрана, создающая плохую геометрию контакта

Проблемы со сжатием:

• Недостаточная сила сжатия не позволяет установить контакт с низким сопротивлением
• Чрезмерное сжатие повреждает экранирующие проводники
• Неравномерное сжатие, создающее участки повышенного сопротивления
• Ослабление компрессионных фитингов при термоциклировании

Деградация окружающей среды

Коррозионные эффекты:
Попадание влаги ускоряет коррозию на стыках металлов, особенно в морской или промышленной среде. Продукты коррозии действуют как изоляторы, нарушая целостность экранирования, даже если физический контакт кажется неповрежденным.

Термоциклирование:
Многократные циклы нагрева и охлаждения вызывают дифференциальное расширение материалов, что может привести к ослаблению соединений и периодическим сбоям в защите, которые трудно диагностировать.

Хасан, управляющий электрическими системами на морской нефтяной платформе в Северном море, обратился к нам после того, как столкнулся с постоянными сбоями связи в системах управления. Суровая морская среда вызывала быструю коррозию в местах сопряжения кабельных вводов, нарушая целостность экранирования ЭМС в течение нескольких месяцев после установки. Соленые брызги вызывали гальваническую коррозию между алюминиевыми экранами кабелей и латунными корпусами сальников, что приводило к обрыву связи во время критических операций. Наши сальники ЭМС морского класса со специальными антикоррозийными покрытиями и улучшенной герметизацией решили эту проблему, сохранив эффективность экранирования в течение более трех лет в этой сложной среде.

Как достичь 360-градусного экранирующего контакта?

Создание полной целостности экранирования требует систематического внимания к каждому интерфейсу на пути электромагнитного излучения от экрана кабеля до заземления оборудования.

360-градусный экранирующий контакт достигается благодаря специализированным конструкциям вводов с токопроводящими прокладками, подпружиненными контактными кольцами и механизмами сжатия, которые обеспечивают равномерное электрическое соединение по всей окружности экрана кабеля, сохраняя при этом герметичность.

Технология токопроводящих прокладок

Выбор материала:

• Проводящие эластомеры: Силикон или EPDM с частицами серебра, никеля или углерода
• Прокладки из металлической сетки: Вязаная проволочная сетка из нержавеющей стали или Monel
• Проводящая ткань: Металлизированный текстиль с отличной прилегаемостью
• Бериллиевые медные пружины: Высокая проводимость и отличные пружинящие свойства

Эксплуатационные характеристики:

Тип материала	Проводимость	Диапазон температур	Комплект для сжатия	Стоимость
Силикон с серебряным напылением	Превосходно	От -65°C до +200°C	Низкий	Высокий
EPDM с никелевым наполнением	Хорошо	от -40°C до +150°C	Средний	Средний
Сетка из нержавеющей стали	Превосходно	от -200°C до +400°C	Очень низкий	Средний
Проводящая ткань	Хорошо	от -40°C до +125°C	Низкий	Низкий

Пружинные контактные системы

Контакты:
Пальцы из бериллиевой меди или фосфористой бронзы обеспечивают множество точек контакта по всей окружности экрана кабеля. Каждый палец действует независимо, обеспечивая контакт даже при неровностях экрана или незначительных отклонениях при монтаже.

Спиральные пружинные контакты:
Непрерывные спиральные пружины, обернутые вокруг экрана кабеля, обеспечивают равномерное контактное давление и позволяют перемещать кабель без потери электрического соединения.

Оптимизация сжатия

Контролируемое усилие сжатия:
Правильная компрессия требует соблюдения баланса между множеством факторов:

• Достаточное усилие для контакта с малым сопротивлением
• Предотвращение повреждения экрана из-за чрезмерного сжатия
• Сохранение целостности герметизации окружающей среды
• Учет теплового расширения

Индикаторы сжатия:
Усовершенствованные электромагнитные вводы оснащены визуальными или тактильными индикаторами, показывающими правильное достижение компрессии, что исключает догадки при установке.

Многослойные экранирующие системы

Основной контакт щита:
Прямое соединение с внешним экраном кабеля (оплетка или фольга) через проводящую прокладку или систему пружин.

Вторичное заземление:
Дополнительный путь заземления через корпус сальника к шасси оборудования, обеспечивающий резервное экранирование.

Интеграция дренажных проводов:
Правильное подключение дренажных проводов экрана к корпусу сальника, обеспечивающее низкоомный путь заземления для токов экрана.

Каковы ключевые особенности конструкции сальников для ЭМС?

Эффективные кабельные вводы для ЭМС включают в себя множество специальных функций, которые работают вместе, чтобы поддерживать непрерывность экранирования, обеспечивая защиту от воздействия окружающей среды и механическую разгрузку от деформации.

Ключевые особенности конструкции сальников ЭМС включают в себя проводящие корпуса сальников, системы зажима экранов на 360 градусов, низкоомные пути заземления, герметизацию от воздействия окружающей среды, не нарушающую экранирование, и модульную конструкцию, позволяющую настраивать сальники под различные типы кабелей и конфигурации экранов.

Конструкция корпуса токопроводящего сальника

Выбор материала:

• Латунь: Отличная проводимость, экономичность, подходит для большинства применений
• Нержавеющая сталь: Превосходная коррозионная стойкость, способность выдерживать высокие температуры
• Алюминий: Легкий вес, хорошая проводимость, применение в аэрокосмической промышленности
• Никелированные опции: Усиленная защита от коррозии при сохранении электропроводности

Обработка поверхности:

• Никелевое покрытие для равномерной проводимости
• Хроматные покрытия для повышения коррозионной стойкости
• Токопроводящее анодирование для алюминиевых компонентов
• Специализированные покрытия для защиты от электромагнитных помех

Усовершенствованные зажимные механизмы

Системы прогрессивного сжатия:
Многоступенчатое сжатие обеспечивает надлежащий контакт с экраном до зацепления с уплотнением, предотвращая повреждение экрана и сохраняя электрическую целостность.

Сборка с регулировкой крутящего момента:
Указанные значения крутящего момента обеспечивают постоянное усилие сжатия при различных установках, исключая колебания в эффективности экранирования.

Визуальные индикаторы сжатия:
Цветные маркеры или механические индикаторы показывают правильность завершения сборки, что снижает количество ошибок при монтаже.

Интегрированные решения для заземления

Накладки заземления шасси:
Встроенные заземляющие наконечники обеспечивают прямое подключение к шасси оборудования, обеспечивая низкоомный путь заземления для токов экрана.

Интеграция в грунт:
Резьбовые шпильки обеспечивают надежное соединение заземляющих проводников оборудования, создавая системы заземления со звездообразной точкой⁵.

Связующие перемычки:
Съемные соединительные ленты позволяют тестировать токи контура заземления, сохраняя целостность экранирования при нормальной работе.

Особенности защиты окружающей среды

Соответствие рейтингу IP:
ЭМС сальники поддерживают степень защиты от воздействия окружающей среды (IP65, IP66, IP67, IP68), обеспечивая непрерывность экранирования, что гарантирует надежную работу в жестких условиях.

Химическая стойкость:
Материалы уплотнений устойчивы к разрушению под воздействием промышленных химикатов, что предотвращает разрушение уплотнений под воздействием окружающей среды, которое может снизить эффективность экранирования.

Стабильность температуры:
Диапазон рабочих температур от -40°C до +125°C (стандартные версии) или до +200°C (высокотемпературные версии) сохраняет эффективность экранирования и герметизации в экстремальных условиях окружающей среды.

Компания Bepto разработала кабельные вводы для ЭМС со всеми этими важнейшими характеристиками, интегрированными в экономически эффективные конструкции. Наша команда инженеров потратила два года на оптимизацию баланса между эффективностью экранирования, защитой окружающей среды и простотой установки. В результате мы создали линейку продуктов, которые постоянно обеспечивают эффективность экранирования >80 дБ, сохраняя при этом степень защиты окружающей среды IP67 и сокращая время монтажа на 40% по сравнению с традиционными многокомпонентными решениями. 😉

Как протестировать и проверить эффективность экранирования?

Надлежащее тестирование и проверка гарантируют, что сальники ЭМС отвечают требованиям к производительности и сохраняют непрерывность экранирования в течение всего срока службы.

Проверка эффективности экранирования ЭМС включает в себя измерение ослабления электромагнитного поля с помощью специализированного испытательного оборудования, соблюдение стандартных процедур, таких как EN 50147-1, и проведение как первоначальной проверки, так и периодического мониторинга для обеспечения постоянного соответствия требованиям ЭМС.

Методы лабораторных испытаний

Измерение эффективности экранирования:
Стандартная испытательная установка использует передающую и приемную антенны, расположенные на противоположных сторонах испытуемого образца, измеряя снижение напряженности поля в диапазоне частот от 30 МГц до 1 ГГц и выше.

Тестирование импеданса передачи:
Более чувствительный метод измерения с использованием инжекции тока и измерения напряжения для определения качества экрана, особенно эффективный для обнаружения небольших разрывов в сплошности экрана.

Требования к испытательному оборудованию:

• Векторный анализатор сети или приемник электромагнитных помех
• Калиброванные антенны (логопериодические, рупорные, биконические)
• Генераторы сигналов с достаточной выходной мощностью
• Экранированные испытательные камеры или открытые площадки для испытаний
• Токовые зонды для тестирования импеданса переноса

Процедуры полевых испытаний

Измерение сопротивления постоянному току:
Простой тест мультиметром, проверяющий низкоомный путь от экрана кабеля через сальник к шасси оборудования. Типичные допустимые значения <10 мОм для большинства применений.

Тестирование радиочастотного импеданса:
Использование сетевого анализатора для измерения импеданса в диапазоне частот, выявление резонансов или точек с высоким импедансом, которые могут нарушить экранирование.

Сканирование в ближнем поле:
Ручные анализаторы электромагнитных помех могут обнаружить электромагнитные утечки в местах установки сальников и выявить проблемные зоны, требующие внимания.

Критерии приемлемости

Уровни эффективности экранирования:

• Коммерческое оборудование: Типичное требование 40-60 дБ
• Медицинские приборы: 60-80 дБ для критических применений
• Военные/аэрокосмические: 80-100+ дБ для чувствительных систем
• Атомные объекты: 100+ дБ для систем, критически важных для безопасности

Учет частотного диапазона:

• Низкочастотные (30 МГц - 200 МГц): Преимущественно механизм поглощения
• Среднечастотные (200 МГц - 1 ГГц): Смешанное отражение/поглощение
• Высокая частота (>1 ГГц): Преимущественно механизм отражения

Периодическая проверка

Тестирование технического обслуживания:
Ежегодная или двухгодичная проверка обеспечивает постоянную работоспособность, что особенно важно в коррозионных средах, где со временем происходит разрушение.

Анализ тенденций:
Запись результатов тестирования с течением времени выявляет постепенную деградацию до полного отказа, что позволяет проводить профилактическое обслуживание.

Требования к документации:
Надлежащая документация по испытаниям обеспечивает соответствие нормативным требованиям и служит основой для будущих сравнений.

Заключение

Непрерывность экранирования ЭМС в корпусах кабельных вводов является основополагающим фактором электромагнитной совместимости в современных электронных системах. Для достижения успеха требуется понимание физики экранирования, выбор подходящих конструкций вводов с 360-градусными контактными механизмами, правильные методы установки и постоянные проверочные испытания. Инвестиции в качественные кабельные вводы ЭМС и правильные процедуры установки приносят дивиденды в виде повышения надежности системы, соблюдения нормативных требований и уменьшения количества проблем, связанных с электромагнитными помехами. Поскольку электромагнитная среда становится все более сложной, обеспечение непрерывности экранирования в каждой точке ввода кабеля становится все более критичным для производительности и безопасности системы.
