Sunt toți conectorii MC4 compatibili cu încrucișarea? Un ghid pentru conformitatea cu NEC 2020

Instalatorii de sisteme solare se confruntă cu defecțiuni catastrofale ale sistemelor atunci când amestecă conectori MC4 incompatibili de la producători diferiți, provocând defecțiuni ale arcului electric, supraîncălzire și încălcări ale codurilor care pot închide proiecte întregi în valoare de sute de mii de dolari. Presupunerea larg răspândită conform căreia "toți conectorii MC4 sunt la fel" a condus la instalații periculoase în care diferențele subtile de dimensiuni, variațiile presiunii de contact și incompatibilitățile dintre materiale creează conexiuni cu rezistență ridicată care se degradează în timp, declanșând opriri de siguranță și putând provoca incendii care amenință atât siguranța echipamentelor, cât și a personalului.

Nu toți conectorii MC4 sunt compatibili cu îmbinarea încrucișată, în ciuda aparențelor similare, și NEC 2020¹ Secțiunea 690.33 impune în mod specific ca conectorii fotovoltaici să fie "listați și identificați pentru aplicație", cu aprobarea corespunzătoare a producătorului pentru îmbinarea între diferite mărci. În timp ce mulți conectori MC4 au o compatibilitate dimensională de bază, diferențele critice în geometria contactului, tensiunea arcului, materialele și toleranțele de fabricație pot crea conexiuni nesigure atunci când sunt amestecate, ducând la creșterea rezistenței, supraîncălzire și potențiale pericole de siguranță care încalcă codurile electrice și anulează garanțiile sistemului.

Săptămâna trecută, am primit un apel urgent de la Robert Chen, manager de proiect la un contractant EPC important din Vancouver, Canada, care a descoperit că amestecarea a trei mărci diferite de conectori MC4 într-o instalație comercială de 2 MW a creat 47 de conexiuni cu rezistență ridicată care au prezentat temperaturi ridicate în timpul inspecției prin termoviziune. Inspectorul electric local a respins instalația pentru încălcări ale conformității NEC, forțând un proiect costisitor de înlocuire a conectorilor în valoare de $35 000, care a întârziat punerea în funcțiune cu șase săptămâni. Această lecție costisitoare demonstrează de ce înțelegerea compatibilității încrucișate MC4 și a cerințelor NEC este absolut esențială pentru fiecare profesionist din domeniul energiei solare! ⚡

Tabla de conținut

• Ce spune NEC 2020 despre MC4 Cross-Mating?
• Ce mărci de conectori MC4 sunt de fapt compatibile încrucișate?
• Care sunt riscurile combinării conectorilor MC4 incompatibili?
• Cum puteți asigura compatibilitatea corectă a conectorului MC4?
• Ce teste și documentație sunt necesare pentru conformitate?
• Întrebări frecvente despre compatibilitatea încrucișării MC4

Ce spune NEC 2020 despre MC4 Cross-Mating?

Înțelegerea cerințelor specifice NEC 2020 pentru compatibilitatea conectorilor fotovoltaici este esențială pentru realizarea de instalații solare legale și sigure.

Secțiunea 690.33 din NEC 2020 impune ca toți conectorii fotovoltaici să fie "listați și identificați pentru aplicație" și prevede în mod specific că conectorii de la producători diferiți pot fi întrepătrunși numai dacă ambii producători au evaluat și aprobat combinația de îmbinare încrucișată. Codul subliniază faptul că similitudinea vizuală nu garantează compatibilitatea electrică sau mecanică, iar instalatorii trebuie să verifice dacă mărcile de conectori mixte au aprobarea documentată din partea ambilor producători înainte de a fi utilizate în orice instalație de sistem fotovoltaic.

Principalele cerințe NEC 2020

Secțiunea 690.33 Specificații pentru conectori: Toate conectoarele fotovoltaice trebuie să fie listate de un laborator de testare recunoscut la nivel național (NRTL)² și identificate pentru aplicații fotovoltaice.

Aprobarea încrucișării: Conectorii de la producători diferiți necesită aprobarea documentată din partea ambilor producători care să confirme compatibilitatea și siguranța.

Standarde de instalare: Instalarea corectă în conformitate cu instrucțiunile producătorului este obligatorie pentru respectarea codurilor și certificarea siguranței.

Cerințe de inspecție: Inspectorii electrici trebuie să verifice documentația privind compatibilitatea conectorilor în timpul proceselor de punere în funcțiune și aprobare a sistemului.

Cerințe privind responsabilitatea producătorului

Documentație de testare: Producătorii trebuie să furnizeze date de testare care să demonstreze compatibilitatea electrică, mecanică și termică cu alte mărci de conectori aprobate.

Scrisori de aprobare: Este necesară aprobarea scrisă din partea ambilor producători de conectori pentru orice aplicații de îmbinare încrucișată în instalații conforme cu codul.

Specificații de performanță: Specificațiile detaliate, inclusiv rezistența de contact, capacitatea de curent și caracteristicile de mediu, trebuie să corespundă între conectorii încrucișați.

Asigurarea calității: Sistemele de control al calității producției trebuie să asigure performanțe constante atunci când conectorii sunt utilizați în configurații de îmbinare încrucișată aprobate.

Interpretarea și punerea în aplicare a codurilor

Cerința NEC	Standard de conformitate	Realitatea punerii în aplicare	Inspector Focus
Conectoare listate	UL 67033 certificare	Aplicată cu strictețe	Verificarea etichetei
Aprobarea încrucișării	Scrisori de producător	Din ce în ce mai aplicate	Revizuirea documentației
Instalare corectă	Specificații producător	Întotdeauna necesar	Inspecție vizuală
Împământarea sistemului	Lipirea echipamentului	Element critic de siguranță	Testarea continuității

Implicații juridice și de răspundere

Încălcări ale codului: Instalarea neconformă a conectorilor poate duce la inspecții nereușite, oprirea sistemului și cerințe costisitoare de remediere.

Probleme de asigurare: Cererile de despăgubire pot fi refuzate pentru sistemele care utilizează combinații de conectori neaprobate care contribuie la defecțiuni sau incidente de siguranță.

Anularea garanției: Garanțiile echipamentelor pot fi anulate atunci când sunt utilizate combinații de conectori neaprobate în instalațiile sistemului.

Răspundere civilă profesională: Instalatorii și proiectanții se confruntă cu o potențială răspundere pentru încălcări ale codurilor și probleme de siguranță legate de selectarea necorespunzătoare a conectorilor.

Cerințe privind documentația

Scrisori de aprobare ale producătorului: Ambii producători de conectori trebuie să furnizeze o aprobare scrisă pentru compatibilitatea încrucișării în aplicații specifice.

Rapoarte de testare: Date de testare independente care confirmă compatibilitatea electrică și mecanică între diferite mărci de conectori.

Înregistrări de instalare: Documentație detaliată privind mărcile, modelele și starea de aprobare a conectorilor pentru fiecare instalație de sistem.

Conformitatea inspecției: Înregistrări care să demonstreze conformitatea cu NEC și aprobarea inspectorului pentru toate selecțiile și instalațiile conectorilor.

Lucrând cu Ahmed Hassan, inspector electric pentru municipalitatea din Dubai, Emiratele Arabe Unite, am aflat că jurisdicțiile din Orientul Mijlociu devin din ce în ce mai stricte cu privire la documentația privind compatibilitatea încrucișată MC4. Ahmed mi-a spus că 30% din refuzurile instalațiilor solare din Dubai implică acum probleme legate de conformitatea conectorilor, inspectorii solicitând scrisori de aprobare din partea producătorului pentru orice marcă mixtă de conectori. Această tendință spre o aplicare mai strictă face ca selectarea și documentarea corectă a conectorilor să fie absolut critice pentru succesul proiectului! 📋

Ce mărci de conectori MC4 sunt de fapt compatibile încrucișate?

Înțelegerea mărcilor de conectori MC4 care au aprobări documentate de compatibilitate încrucișată este esențială pentru proiectarea sistemelor conforme.

Principalii producători de conectori MC4 cu compatibilitate încrucișată documentată includ Multi-Contact (Stäubli), Amphenol, Phoenix Contact și alte mărci selectate care au finalizat procesele de testare și aprobare reciprocă. Cu toate acestea, compatibilitatea încrucișată nu este universală - fiecare producător menține liste specifice de parteneri de încrucișare aprobați, iar aceste aprobări se aplică adesea numai anumitor modele de conectori și valori nominale. Conectorii MC4 generici sau fără marcă nu dispun, de obicei, de documentația de testare adecvată și nu ar trebui să fie încrucișați cu conectori de marcă în instalații conforme cu codurile.

Compatibilitate încrucișată între producătorii de nivel 1

Multi-Contact (Stäubli) MC4: Designul original MC4 cu testare extinsă a compatibilității încrucișate și documentație de aprobare cu producătorii principali.

Amphenol Helios H4: Compatibilitate documentată cu Multi-Contact și alte mărci selectate prin programe de testare cuprinzătoare.

Phoenix Contact SUNCLIX: Compatibilitate încrucișată limitată numai cu modele specifice de conectori de la producători autorizați.

TE Connectivity SOLARLOK: Este necesară compatibilitatea încrucișată selectivă cu aprobarea documentată din partea ambilor producători.

Matrice de compatibilitate încrucișată

Marca A	Marca B	Stare de compatibilitate	Documentație necesară
Multi-contact	Amphenol Helios	Numai modele omologate	Ambele scrisori ale producătorului
Multi-contact	Phoenix SUNCLIX	Compatibilitate limitată	Aprobarea modelului specific
Amphenol	TE SOLARLOK	Aprobare de la caz la caz	Documentația de testare
Mărci generice	Orice marcă	Nu se recomandă	Nu există documente valabile

Factori care afectează compatibilitatea încrucișată

Geometrie de contact: Diferențele subtile în ceea ce privește forma contactului, tensiunea arcului și adâncimea contactului afectează fiabilitatea și rezistența conexiunii.

Specificații materiale: Diferitele materiale de placare a contactelor (staniu, argint, nichel) pot crea coroziune galvanică⁴ atunci când sunt amestecate necorespunzător.

Toleranțe de fabricație: Variațiile dimensionale între producători pot crea conexiuni slăbite sau prea strânse care afectează performanța.

Evaluări curente: Conectorii încrucișați trebuie să aibă caracteristici de curent și tensiune identice sau compatibile pentru funcționarea în siguranță.

Riscurile conectorului generic

Lipsa testării: Conectorii MC4 generici deseori nu au lista UL corespunzătoare și teste de compatibilitate încrucișată cu conectorii de marcă.

Variații de calitate: Calitatea inconsecventă de fabricație a conectorilor generici creează performanțe imprevizibile atunci când sunt îmbinate încrucișat.

Lacune în documentație: De obicei, producătorii generici nu pot furniza scrisorile de aprobare necesare pentru conformitatea cu NEC.

Probleme de răspundere: Utilizarea conectorilor generici în aplicații de îmbinare încrucișată creează riscuri semnificative de răspundere pentru instalatori și proprietarii de sisteme.

Liste de încrucișări aprobate

Site-uri web ale producătorului: Principalii producători de conectori mențin liste actualizate ale partenerilor de îmbinare încrucișată aprobați pe paginile lor de documentație tehnică.

Rapoarte ale laboratoarelor de testare: UL și alte laboratoare de testare publică rapoarte de compatibilitate pentru anumite combinații de conectori.

Standarde industriale: Asociațiile din industria solară mențin baze de date cu combinații de conectori aprobate pentru referință.

Resurse pentru distribuitori: Distribuitorii autorizați furnizează ghiduri de compatibilitate încrucișată și documentație pentru liniile lor de conectori.

La Bepto, efectuăm teste complete de compatibilitate încrucișată cu principalele mărci de conectori MC4 pentru a ne asigura că conectorii noștri solari îndeplinesc cele mai înalte standarde pentru instalațiile cu mărci mixte. Echipa noastră de ingineri a efectuat teste extinse cu conectori Multi-Contact, Amphenol și Phoenix Contact și furnizăm documentație de aprobare detaliată pentru toate combinațiile de îmbinare încrucișată aprobate. Când alegeți conectorii solari Bepto, obțineți nu doar produse de calitate, ci și documentație completă de conformitate pentru instalații fără griji! 🔧

Care sunt riscurile combinării conectorilor MC4 incompatibili?

Înțelegerea consecințelor grave ale amestecării necorespunzătoare a conectorilor MC4 este esențială pentru realizarea unor instalații solare sigure și fiabile.

Amestecarea conectorilor MC4 incompatibili creează conexiuni cu rezistență ridicată care generează căldură excesivă, ducând la degradarea contactelor, deteriorarea izolației și potențiale defecte de arc electric care pot provoca opriri ale sistemului sau incendii. Conectorii incompatibili pot părea să se împerecheze în mod corespunzător, dar suferă de o presiune de contact slabă, de un angajament nealiniat sau de incompatibilități ale materialelor care cresc rezistența în timp. Aceste conexiuni degradate reduc eficiența sistemului, declanșează opriri de siguranță, anulează garanțiile echipamentelor și creează riscuri serioase de incendiu care pot duce la daune materiale catastrofale și la probleme de răspundere.

Riscuri de performanță electrică

Rezistență crescută la contact: Conectorii incompatibili prezintă adesea o rezistență de contact de 2-5 ori mai mare decât perechile potrivite, ceea ce cauzează pierderi de putere și încălzire.

Probleme legate de căderea de tensiune: Conexiunile cu rezistență ridicată creează căderi de tensiune care reduc eficiența sistemului și pot declanșa protecția de oprire a invertorului.

Arc Fault Potential: Integritatea necorespunzătoare a contactelor crește riscurile de producere a unui arc electric care poate deteriora echipamentele și crea riscuri de incendiu.

Preocupări legate de defectul la pământ: Izolația degradată din cauza supraîncălzirii poate crea condiții de defect la pământ care necesită depanări și reparații costisitoare.

Riscuri termice și de siguranță

Probleme de supraîncălzire: Conexiunile cu rezistență ridicată generează căldură excesivă care poate ajunge la 80-100°C, cu mult peste temperaturile de funcționare sigure.

Deteriorarea izolației: Supraîncălzirea susținută degradează izolația cablurilor și carcasele conectorilor, creând riscuri de șoc și de incendiu.

Risc de incendiu: Supraîncălzirea extremă poate aprinde materialele din jur, creând riscuri serioase de incendiu în instalațiile montate pe acoperiș.

Siguranța personalului: Conectorii fierbinți prezintă pericol de arsuri pentru personalul de întreținere și pot indica condiții electrice periculoase.

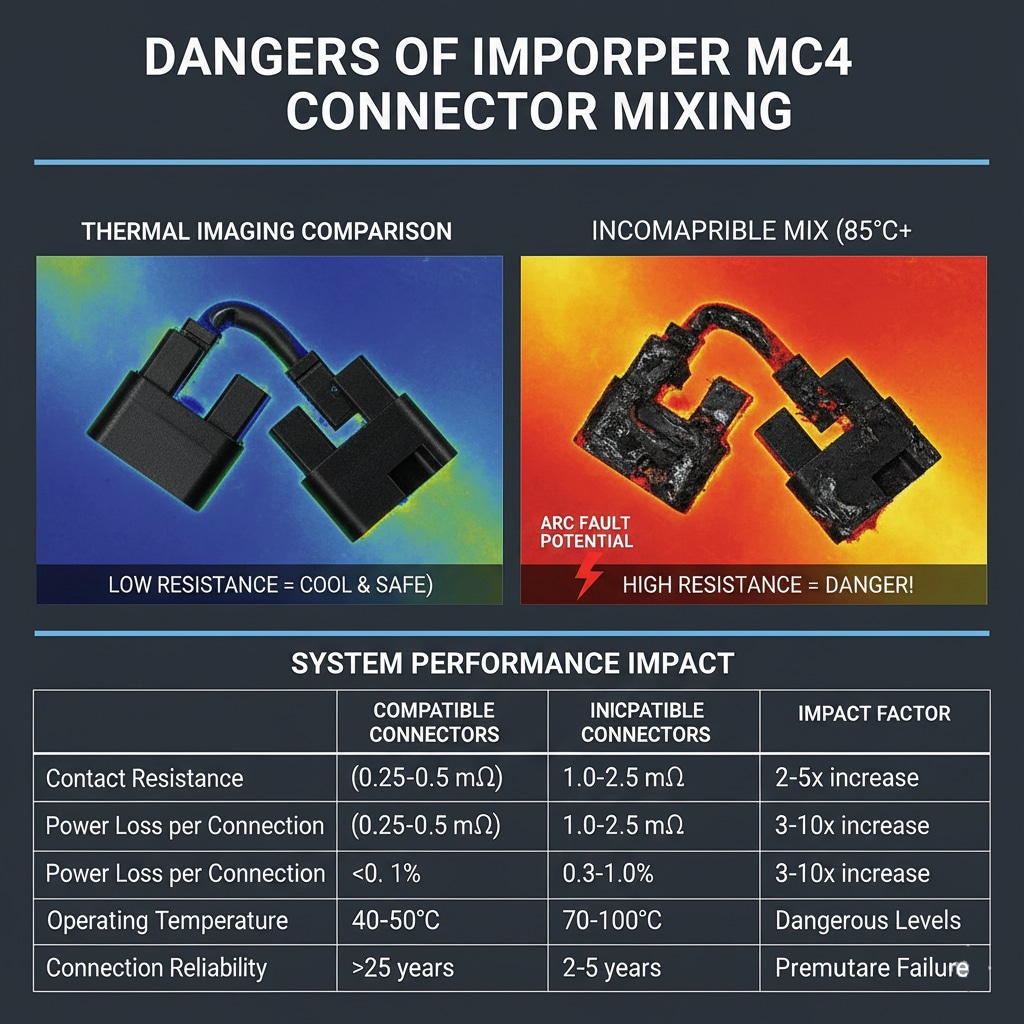

Impactul asupra performanței sistemului

Metrica de performanță	Conectori compatibili	Amestec incompatibil	Factor de impact
Rezistența la contact	0,25-0,5 mΩ	1,0-2,5 mΩ	Creștere de 2-5x
Pierdere de putere pe conexiune	<0,1%	0.3-1.0%	Creștere de 3-10x
Temperatura de funcționare	40-50°C	70-100°C	Niveluri periculoase
Fiabilitatea conexiunii	>25 de ani	2-5 ani	Eșec prematur

Probleme de fiabilitate pe termen lung

Degradare prin contact: Materialele incompatibile și presiunea de contact slabă accelerează uzura și coroziunea, reducând durata de viață a conexiunii.

Stres de ciclism termic: Ciclurile repetate de încălzire și răcire cauzează stres mecanic care slăbește conexiunile în timp.

Expunere la mediu: Etanșarea necorespunzătoare a conectorilor nepotriviți permite pătrunderea umidității care accelerează coroziunea și defectarea.

Cerințe de întreținere: Conexiunile incompatibile necesită inspecții și înlocuiri frecvente, crescând costurile ciclului de viață.

Consecințe financiare și juridice

Întreruperea sistemului: Conexiunile defectuoase cauzează opriri ale șirurilor care reduc producția de energie și generarea de venituri.

Costuri de reparație: Înlocuirea de urgență a conectorului și depanarea sistemului pot costa $100-500 per conexiune defectă.

Anularea garanției: Producătorii de echipamente pot anula garanțiile atunci când sunt utilizate combinații de conectori neaprobate.

Cereri de despăgubire: Daunele materiale provocate de incendiile legate de conectori pot să nu fie acoperite dacă instalațiile încalcă codurile electrice.

Încălcări ale codului de conformitate

Eșecuri de inspecție: Inspectorii electrici resping din ce în ce mai des instalațiile care utilizează combinații de conectori neaprobate.

Revocarea permisului: Încălcările grave ale codului pot duce la revocarea permisului și la ordine de închidere a sistemului.

Răspundere civilă profesională: Instalatorii se confruntă cu o răspundere potențială pentru încălcări ale codurilor și probleme de siguranță legate de selectarea necorespunzătoare a conectorilor.

Interconectarea utilităților: Serviciile publice pot refuza interconectarea sistemelor care nu îndeplinesc cerințele codului electric în vigoare.

Cum puteți asigura compatibilitatea corectă a conectorului MC4?

Implementarea procedurilor sistematice pentru selectarea și verificarea conectorilor MC4 asigură conformitatea cu codul și fiabilitatea sistemului.

Asigurarea compatibilității corespunzătoare a conectorilor MC4 necesită verificarea scrisorilor de aprobare ale producătorului pentru orice combinații de îmbinare încrucișată, menținerea consecvenței conectorilor de marcă unică de-a lungul fiecărui circuit de curent continuu, procurarea conectorilor numai de la distribuitori autorizați cu documentația corespunzătoare și implementarea procedurilor de control al calității care verifică specificațiile și compatibilitatea conectorilor înainte de instalare. Instalatorii profesioniști ar trebui să păstreze înregistrări detaliate ale mărcilor, modelelor și documentației de aprobare a conectorilor pentru fiecare proiect, pentru a asigura conformitatea cu NEC și a facilita cerințele viitoare de întreținere sau inspecție.

Planificarea preinstalării

Strategia unui singur brand: Cea mai sigură abordare este utilizarea de conectori de la un singur producător în fiecare circuit de curent continuu pentru a elimina problemele de compatibilitate.

Liste de încrucișări aprobate: În cazul în care este necesară amestecarea mărcilor, consultați listele de îmbinare încrucișată aprobate de producător și obțineți documentația necesară.

Verificarea distribuitorului: Aprovizionați-vă cu conectori numai de la distribuitori autorizați care pot furniza documentația corespunzătoare de certificare și compatibilitate.

Documentația proiectului: Păstrați înregistrări detaliate ale specificațiilor conectorilor, aprobărilor și locațiilor de instalare pentru verificarea conformității.

Proceduri de control al calității

Inspecție de intrare: Verificați marcajele conectorilor, certificările și starea fizică la livrarea pe șantiere.

Verificarea compatibilității: Comparați modelele de conectori cu listele de compatibilitate aprobate înainte de instalare.

Standarde de instalare: Urmați întocmai procedurile de instalare ale producătorului pentru a asigura integritatea conexiunii și conformitatea cu codul.

Protocoale de testare: Implementați testarea rezistenței la contact și imagistica termică pentru a verifica performanța corectă a conexiunii.

Cerințe privind documentația

Tip document	Informații necesare	Sursa	Perioada de păstrare
Aprobarea producătorului	Compatibilitate încrucișată	Ambii producători	Durata de viață a sistemului
Listare UL	Certificarea conectorului	Laborator de testare	Înregistrare permanentă
Înregistrări de instalare	Locații/specificații conectori	Echipa de instalare	25+ ani
Rezultatele testelor	Rezistență / date termice	Controlul calității	Durata de viață a sistemului

Cele mai bune practici de instalare

Unelte adecvate: Utilizați uneltele de sertizare și asamblare specificate de producător pentru o integritate optimă a conexiunii.

Conexiuni curate: Asigurați-vă că contactele conectorului sunt curate și lipsite de contaminare înainte de asamblare.

Specificații de cuplu: Respectați cerințele de cuplu exacte pentru conexiunile filetate pentru a asigura o presiune de contact corespunzătoare.

Protecția mediului: Verificați etanșarea și descărcarea corespunzătoare pentru a preveni pătrunderea umezelii și solicitările mecanice.

Întreținere și monitorizare continuă

Inspecții periodice: Planificați inspecții vizuale periodice pentru a identifica semne de supraîncălzire, coroziune sau deteriorări mecanice.

Imagistică termică: Utilizați camere termice pentru a identifica conexiunile cu rezistență ridicată înainte ca acestea să provoace defecțiuni.

Monitorizarea performanței: Monitorizați performanța șirului pentru a detecta semne de cădere de tensiune sau pierderi de putere care indică probleme de conectare.

Înlocuire preventivă: Înlocuiți conectorii care prezintă semne de degradare înainte ca aceștia să provoace defecțiuni ale sistemului sau pericole pentru siguranță.

Calificarea furnizorilor

Distribuitori autorizați: Lucrați numai cu distribuitori autorizați care pot furniza certificarea și asistența tehnică corespunzătoare.

Certificări de calitate: Verificați dacă furnizorii mențin sisteme adecvate de management al calității și înregistrări de trasabilitate.

Asistență tehnică: Alegeți furnizori care oferă asistență tehnică și îndrumări privind compatibilitatea pentru instalații complexe.

Acoperire garanție: Asigurați-vă că furnizorii oferă garanție și asistență corespunzătoare pentru produsele lor de conectare.

Ce teste și documentație sunt necesare pentru conformitate?

Cerințele cuprinzătoare de testare și documentare asigură că instalațiile de conectori MC4 îndeplinesc standardele NEC 2020 și cerințele de siguranță.

Conformitatea cu NEC 2020 necesită verificarea listei UL 6703 pentru toți conectorii, scrisori de aprobare din partea producătorului pentru combinațiile de îmbinare încrucișată, documentație de instalare în conformitate cu specificațiile producătorului, testarea rezistenței de contact pentru a verifica integritatea corectă a conexiunii și inspecția cu imagini termice pentru a identifica eventualele probleme de supraîncălzire. Instalațiile profesionale ar trebui să includă specificații detaliate ale conectorilor, rezultatele testelor și documentația de conformitate care poate fi revizuită de inspectorii electrici și menținută pe toată durata de funcționare a sistemului.

Certificări și liste obligatorii

Certificare UL 6703: Toți conectorii MC4 trebuie să aibă lista UL 6703 pentru aplicații fotovoltaice cu marcajul și documentația corespunzătoare.

Recunoaștere NRTL: Conectorii trebuie să fie listați de laboratoare de testare recunoscute la nivel național (NRTL) acceptate de autoritățile locale.

Respectarea standardelor IEC: Instalațiile internaționale pot necesita IEC 62852 sau standarde internaționale de certificare echivalente.

Evaluări de mediu: Clasificări adecvate IP67/IP68 și certificări de rezistență la UV pentru aplicații fotovoltaice în exterior.

Documentație privind încrucișarea (Cross-Mating)

Scrisori de aprobare ale producătorului: Aprobarea scrisă din partea ambilor producători de conectori care confirmă compatibilitatea pentru anumite combinații de modele.

Rapoarte de testare: Date de testare de laborator independente care demonstrează compatibilitatea electrică, mecanică și termică între mărcile de conectori.

Specificații de performanță: Specificații detaliate care indică valorile nominale ale curentului, ale tensiunii și capacitățile de mediu corespunzătoare.

Înregistrări privind asigurarea calității: Documentația de control al calității fabricației asigură performanțe constante în aplicațiile de lipire încrucișată.

Cerințe privind testarea instalației

Tip de test	Criterii de acceptare	Echipamente de testare	Documentație
Rezistența la contact	<0,5 mΩ pe conexiune	Micro-ohmmetru5	Raport de testare
Rezistența la izolare	>1000 MΩ la masă	Megohmmetru	Valorile rezistenței
Imagistică termică	<10°C peste temperatura ambiantă	Cameră IR	Imagini termice
Testarea prin tragere	Conform specificațiilor producătorului	Ecartament calibrat	Valorile forței

Proceduri de testare pe teren

Testarea rezistenței la contact: Măsurați rezistența pe fiecare pereche de conectori folosind micro-ohmmetre de precizie pentru a verifica integritatea conexiunii.

Testarea izolației: Verificați rezistența izolației între conductori și la masă utilizând tensiuni de testare adecvate pentru valorile nominale ale sistemului.

Imagistică termică: Utilizați camere termice calibrate pentru a identifica supraîncălzirea conexiunilor în condiții de sarcină.

Încercări mecanice: Efectuați teste de tracțiune pe conexiuni de probă pentru a verifica retenția mecanică adecvată și reducerea tensiunii.

Standarde de documentare

Înregistrări de instalare: Înregistrări detaliate care să indice mărcile, modelele, locurile de instalare și rezultatele testelor pentru fiecare conexiune.

Certificate de conformitate: Certificate de conformitate cu cerințele NEC și cu specificațiile producătorului pentru toate instalațiile de conectare.

Fișe cu date de testare: Rezultate cuprinzătoare ale testelor, inclusiv măsurători ale rezistenței, imagini termice și date ale testelor mecanice.

Jurnale de întreținere: Documentarea continuă a inspecțiilor, a activităților de întreținere și a oricăror înlocuiri sau reparații ale conectorilor.

Cerințe privind inspectorii

Documentație de preinspecție: Furnizați specificațiile complete ale conectorului, scrisorile de aprobare și rezultatele testelor înainte de programarea inspecției.

Verificarea pe teren: Permiteți accesul inspectorului pentru a verifica marcajele conectorilor, calitatea instalării și calibrarea echipamentelor de testare.

Demonstrație de conformitate: Demonstrați procedurile adecvate de instalare și protocoalele de testare în timpul vizitelor de inspecție.

Acțiuni corective: Documentați orice corecții necesare și efectuați teste de verificare după lucrările de remediere.

Păstrarea înregistrărilor pe termen lung

Documentația sistemului: Păstrați documentația completă a conectorului ca parte a înregistrărilor permanente ale sistemului în scopuri de garanție și întreținere.

Managementul schimbării: Documentați orice înlocuire sau modificare a conectorilor cu aprobarea corespunzătoare și verificarea testelor.

Urmărirea performanței: Monitorizați performanța conectorului pe termen lung prin activități regulate de testare și întreținere.

Actualizări privind conformitatea: Rămâneți la curent cu modificările codului și actualizați documentația pe măsură ce cerințele evoluează în timp.

La Bepto, oferim suport complet de testare și documentare pentru toate produsele noastre de conectoare solare, inclusiv certificate de conformitate detaliate, scrisori de aprobare a compatibilității încrucișate și asistență tehnică pe parcursul procesului de instalare. Sistemul nostru de management al calității asigură trasabilitatea și documentația completă pentru fiecare conector pe care îl producem, făcând verificarea conformității simplă pentru instalatori și inspectori. Atunci când alegeți conectorii Bepto, obțineți nu doar produse de calitate, ci și suport complet de documentare pentru respectarea fără probleme a codurilor! 📊

Concluzie

Compatibilitatea încrucișată a conectorilor MC4 este mult mai complexă decât își dau seama mulți profesioniști din domeniul energiei solare, cerințele NEC 2020 impunând aprobări și documente specifice ale producătorilor pentru orice instalații mixte. În timp ce unele mărci importante de conectori au stabilit compatibilitatea încrucișată prin teste extinse, cea mai sigură și mai conformă abordare este menținerea consecvenței unei singure mărci pe tot parcursul fiecărui circuit de curent continuu. Riscurile de a amesteca conectori incompatibili - inclusiv supraîncălzirea, defectarea sistemului, încălcarea codurilor și pericolul de incendiu - depășesc cu mult orice economie de costuri percepută în urma utilizării unor mărci de conectori mixte. Instalatorii profesioniști trebuie să acorde prioritate selecției corecte a conectorilor, documentației complete și testării minuțioase pentru a asigura instalații solare sigure, conforme și fiabile, care îndeplinesc atât codurile în vigoare, cât și așteptările de performanță pe termen lung.

Întrebări frecvente despre compatibilitatea încrucișării MC4

1. Aflați mai multe despre Codul electric național (NEC), punctul de referință pentru proiectarea, instalarea și inspecția electrică în siguranță, publicat de Asociația națională pentru protecția împotriva incendiilor (NFPA). ↩

2. Examinați programul oficial NRTL (Nationally Recognized Testing Laboratory) al OSHA, care recunoaște organizațiile din sectorul privat care certifică produsele în conformitate cu standardele de siguranță ale SUA. ↩

3. Aflați mai multe despre standardul UL 6703, care prezintă cerințele de siguranță și performanță pentru conectorii utilizați în sistemele fotovoltaice (PV). ↩

4. Explorați procesul electrochimic al coroziunii galvanice, o coroziune accelerată care apare atunci când două metale diferite sunt în contact electric într-un electrolit. ↩

5. Descoperiți cum funcționează un micro-ohmmetru (sau Ducter) pentru a măsura cu exactitate valori de rezistență foarte mici, ceea ce este esențial pentru verificarea conexiunilor electrice de înaltă calitate. ↩
