Quando utilizar prensa-cabos de rosca longa para paredes de invólucros espessas

No mês passado, recebi uma chamada frustrada de Marcus, engenheiro de projeto de uma instalação nuclear em Ontário, Canadá. “Samuel, os nossos prensa-cabos padrão não conseguem atravessar estas paredes de aço inoxidável com 25 mm de espessura. Estamos a enfrentar um atraso de duas semanas porque o nosso fornecedor não compreende os nossos requisitos.” O seu desafio é surpreendentemente comum — invólucros de paredes espessas em indústrias pesadas muitas vezes excedem as capacidades de engate de rosca dos prensa-cabos padrão.

Os prensa-cabos com rosca longa são essenciais quando a espessura da parede do invólucro excede 12-15 mm, proporcionando um encaixe de rosca prolongado de 20-30 mm para garantir uma montagem segura e um desempenho de vedação adequado. Estas soluções especializadas para entrada de cabos apresentam secções roscadas prolongadas, concebidas especificamente para aplicações com paredes espessas em indústrias como a do petróleo e gás, nuclear, marítima e de fabrico pesado.

Tendo trabalhado com inúmeros engenheiros que enfrentaram desafios semelhantes com paredes espessas ao longo da última década, compreendo que selecionar o comprimento certo da rosca não se resume apenas ao encaixe – trata-se de garantir um desempenho fiável a longo prazo em condições exigentes. Deixe-me partilhar as informações essenciais que o ajudarão a tomar decisões informadas. 😉

Índice

• O que são prensa-cabos de rosca longa?
• Quando é necessário um comprimento de rosca prolongado?
• Como calcular o comprimento necessário da rosca?
• Quais indústrias se beneficiam mais com as glândulas de rosca longa?
• Como os requisitos de instalação diferem?
• Perguntas frequentes sobre prensa-cabos de fio longo

O que são prensa-cabos de rosca longa?

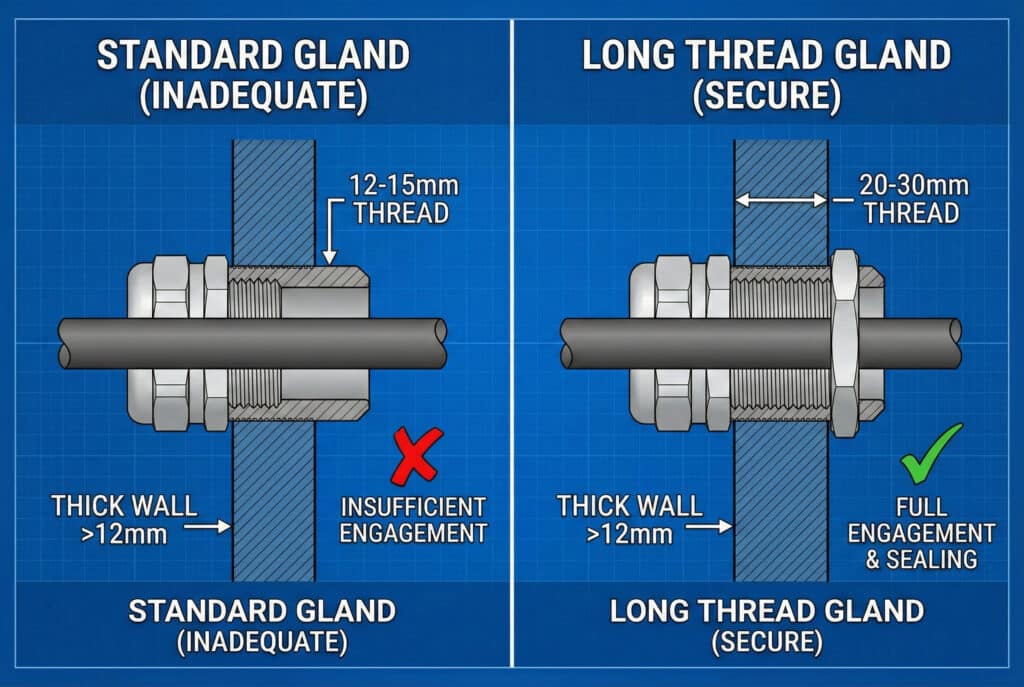

Os prensa-cabos com rosca longa apresentam secções roscadas prolongadas (normalmente 20-30 mm) concebidas para penetrar paredes espessas de invólucros, mantendo o encaixe adequado da rosca e o desempenho de vedação.

Os prensa-cabos padrão normalmente oferecem um encaixe de rosca de 12 a 15 mm, o que funciona perfeitamente para invólucros de parede fina (3 a 8 mm de espessura). No entanto, quando as paredes do invólucro excedem 12 mm de espessura, os prensa-cabos padrão não conseguem obter um encaixe de rosca adequado no lado interno, comprometendo tanto a segurança mecânica quanto a integridade da vedação.

Comparação de especificações técnicas

Especificação	Rosca padrão	Fio longo
Comprimento da rosca	12-15 mm	20-30 mm
Espessura máxima da parede	8-12 mm	15-25mm
Envolvimento do fio	4-6 fios	6-10 fios
Resistência mecânica	Padrão	Melhorado
Desempenho de vedação	IP65/IP68	IP68 garantido

Na Bepto, fabricamos prensa-cabos de rosca longa em rosca métrica (M12, M16, M20, M25, M32) e NPT (1/2″, 3/4″, 1″), utilizando materiais premium, incluindo nylon PA66, latão CW617N e aço inoxidável 316L. O design de rosca estendida garante um desempenho ideal, mesmo nas aplicações mais exigentes com paredes espessas.

Principais caraterísticas de design

Envolvimento prolongado do tópico
As nossas glândulas de filamentos longos fornecem 6-10 filamentos completos engate da rosca¹ em comparação com 4-6 roscas nas versões padrão. Este maior engate distribui as cargas mecânicas de forma mais eficaz e proporciona uma resistência superior à vibração – fatores críticos em aplicações industriais pesadas.

Sistema de vedação aprimorado
O comprimento prolongado do corpo permite câmaras de vedação maiores e várias configurações de O-ring. Este design garante um desempenho IP68 fiável, mesmo quando sujeito a ciclo térmico² e tensão mecânica comum em invólucros de paredes espessas.

Otimização de materiais
As aplicações com roscas longas frequentemente envolvem ambientes adversos, por isso utilizamos especificações de materiais aprimoradas:

• Versões em nylon: PA66 estabilizado contra raios UV com reforço de fibra de vidro 30%
• Versões em latão: CW617N sem chumbo com revestimento de resistência à corrosão aprimorado
• Versões em aço inoxidável: 316L com resistência superior ao cloreto para aplicações marítimas

Quando é necessário um comprimento de rosca prolongado?

O comprimento prolongado da rosca torna-se necessário quando a espessura da parede do invólucro excede 12 mm, em ambientes com alta vibração ou quando as normas regulamentares exigem maior segurança mecânica.

Diretrizes para espessura da parede

O principal indicador para prensa-cabos com rosca longa é a espessura da parede do invólucro. Veja quando especificar rosca prolongada:

Aplicações de rosca padrão (12-15 mm):

• Espessura da parede: 3-8 mm
• Caixas para indústrias leves
• Painéis elétricos padrão
• Sistemas de controlo interior

Requisitos para fios longos (20-30 mm):

• Espessura da parede: 12-25 mm
• Armários industriais para trabalhos pesados
• Caixas à prova de explosão
• Equipamento marítimo e offshore

Lembro-me de trabalhar com Ahmed, um supervisor de manutenção numa fábrica petroquímica em Abu Dhabi, que inicialmente tentou usar prensa-cabos padrão em caixas à prova de explosão com 20 mm de espessura. Depois de passar por várias falhas de vedação e conexões soltas, mudamos para os nossos prensa-cabos de aço inoxidável com rosca longa, que têm funcionado perfeitamente há mais de três anos.

Factores ambientais

Ambientes de alta vibração
O engate prolongado da rosca proporciona resistência superior ao afrouxamento induzido por vibração. As aplicações incluem:

• Caixas para máquinas rotativas
• Instalações de equipamentos móveis
• Equipamento para plataformas offshore
• Aplicações ferroviárias e automotivas

Condições de ciclo térmico
Os invólucros com paredes espessas frequentemente sofrem ciclos térmicos significativos, causando expansão e contração que podem comprometer o encaixe padrão da rosca. As glândulas de rosca longa mantêm uma conexão segura durante esses ciclos.

Requisitos regulamentares

Certas indústrias exigem segurança mecânica reforçada:

• Zonas ATEX/IECEx³: Os invólucros à prova de explosão requerem um encaixe de rosca verificado
• Instalações nucleares: Padrões de segurança reforçados para sistemas críticos para a segurança
• Classificação marítima: Requisitos da Lloyd's Register e da DNV para equipamentos offshore

Como calcular o comprimento necessário da rosca?

O cálculo do comprimento necessário da rosca envolve a medição da espessura da parede, a adição de margens de segurança e a consideração de fatores de instalação para garantir o encaixe adequado da rosca e o desempenho da vedação.

Método de cálculo passo a passo

Passo 1: Meça a espessura real da parede
Use um paquímetro de precisão para medir a espessura da parede do invólucro no ponto de entrada do cabo. Não confie nas especificações nominais – a espessura real pode variar significativamente devido a:

• Tolerâncias de fabrico (±0,5-1,0 mm típico)
• Espessura do revestimento (tinta, galvanização, revestimento em pó)
• Profundidade da ranhura da junta ou vedação

Passo 2: Calcular o engate mínimo da rosca
As normas da indústria exigem um encaixe mínimo da rosca para um desempenho fiável:

• Roscas métricas⁴: Mínimo 1,5 × passo da rosca
• Roscas NPT: Mínimo de 4-5 tópicos envolvidos
• Fator de segurança: Adicione 20-30% para variações de fabrico

Passo 3: Considerar os fatores de instalação
Considere estes requisitos adicionais:

• Folga da contraporca: 3-5 mm para acesso adequado da ferramenta
• Folga interna dos componentes: Espaço para terminais, barramentos ou outros equipamentos
• Acesso para manutenção: Espaço adequado para serviços futuros

Exemplo prático de cálculo

Deixe-me partilhar um cálculo recente de um projeto para uma aplicação em nacele de turbina eólica:

Parâmetros dados:

• Espessura da parede do invólucro: 18 mm (medida)
• Tipo de rosca: M20 × 1,5
• Condições ambientais: Alta vibração, exposição ao ar livre

Processo de cálculo:

• Espessura da parede: 18 mm
• Margem de revestimento: +2 mm = 20 mm
• Envolvimento mínimo: 1,5 × 1,5 mm = 2,25 mm (mínimo de 3 roscas)
• Fator de segurança (30%): 2,25 mm × 1,3 = 3 mm
• Folga da contraporca: 4 mm
• Comprimento total necessário: 20 mm + 3 mm + 4 mm = 27 mm

Resultado: Prensa-cabos com rosca longa M20 especificada com comprimento de rosca de 30 mm.

Tabela de seleção do comprimento da rosca

Espessura da parede	Rosca longa métrica	NPT Rosca longa	Tipo de aplicação
12-15 mm	20 mm	3/4″ (19 mm)	Indústria ligeira
15-20 mm	25 mm	1″ (25 mm)	Industrial padrão
20-25 mm	30 mm	1-1/4″ (32 mm)	Indústria pesada
25 mm+	Personalizado	Personalizado	Aplicações especializadas

Quais indústrias se beneficiam mais com as glândulas de rosca longa?

Indústrias com invólucros de paredes espessas, ambientes adversos ou requisitos de segurança rigorosos são as que mais se beneficiam dos prensa-cabos de rosca longa, incluindo os setores de petróleo e gás, nuclear, marítimo e de manufatura pesada.

Indústria de petróleo e gás

As instalações petroquímicas representam o nosso maior mercado para prensa-cabos de rosca longa, devido aos requisitos de invólucros à prova de explosão e às condições operacionais adversas.

As aplicações típicas incluem:

• Sistemas de controlo de plataformas offshore (espessura da parede de 25-30 mm)
• Instrumentação de processo de refinaria (caixas à prova de explosão de 20-25 mm)
• Estações de monitorização de condutas (ambientes exteriores, com elevada vibração)
• Sistemas de medição do nível de tanques de armazenamento (invólucros de grau marítimo)

A combinação de paredes espessas à prova de explosão, atmosferas corrosivas e aplicações críticas para a segurança torna os prensa-estopas de aço inoxidável com rosca longa essenciais para uma operação confiável.

Indústria de energia nuclear

As instalações nucleares exigem os mais altos níveis de segurança e confiabilidade, muitas vezes especificando invólucros personalizados com paredes espessas para proteção contra radiação e contenção.

Principais aplicações nucleares:

• Sistemas de monitorização de reatores (invólucros em aço inoxidável com 30 mm+)
• Equipamento de desligamento de emergência (segurança mecânica reforçada)
• Instrumentos de deteção de radiação (paredes grossas revestidas a chumbo)
• Controlos do sistema de refrigeração (invólucros espessos de qualidade marítima)

Marítimo e Offshore

Os ambientes de água salgada, combinados com o movimento das embarcações, criam desafios únicos que exigem soluções robustas para a entrada de cabos.

Aplicações marítimas:

• Controles da sala de máquinas do navio (paredes de alumínio/aço de 20-25 mm)
• Naceles de turbinas eólicas offshore (paredes compostas/metálicas de 18-22 mm)
• Caixas para equipamentos submarinos (paredes espessas resistentes à pressão)
• Sistemas elétricos para guindastes portuários (gabinetes industriais para serviços pesados)

Indústria pesada

Indústrias com máquinas de grande porte e ambientes de produção adversos normalmente utilizam invólucros de paredes espessas para proteção dos equipamentos.

Aplicações de fabrico:

• Sistemas de controlo para siderurgias (temperaturas extremas e poeira)
• Caixas para equipamentos de mineração (resistência a choques e vibrações)
• Instrumentação para fábricas de cimento (ambientes com poeira abrasiva)
• Controles de processo em fábricas de papel (alta umidade e produtos químicos)

Como os requisitos de instalação diferem?

A instalação de prensa-cabos com rosca longa requer procedimentos modificados, incluindo preparação prolongada da rosca, ferramentas especializadas e especificações de torque aprimoradas para garantir o desempenho adequado.

Considerações pré-instalação

Preparação da linha
As roscas prolongadas requerem uma preparação mais cuidadosa do que as glândulas padrão:

• Inspeção da linha: Verifique se o comprimento total da rosca está danificado ou sujo
• Limpeza: Remova todos os óleos de corte, aparas de metal e revestimentos protetores
• Composto de fios⁵: Aplique selante apropriado para evitar desgaste em engates longos.

Requisitos da ferramenta
A instalação de roscas longas requer frequentemente ferramentas especializadas:

• Chaves extensíveis: As ferramentas padrão podem não atravessar paredes grossas.
• Chaves dinamométricas: Calibrado para valores de binário mais elevados necessários
• Calibradores de rosca: Verifique o encaixe adequado da rosca em todo o comprimento

Modificações no procedimento de instalação

Passo 1: Enrosque inicialmente
Comece a rosquear manualmente para garantir o alinhamento adequado:

• Prevenção de cruzamento de dados: Crítico com duração prolongada do compromisso
• Monitorização da resistência: As roscas devem girar suavemente durante todo o engate
• Verificação do alinhamento: Certifique-se de que o prensa-cabos permanece perpendicular à parede.

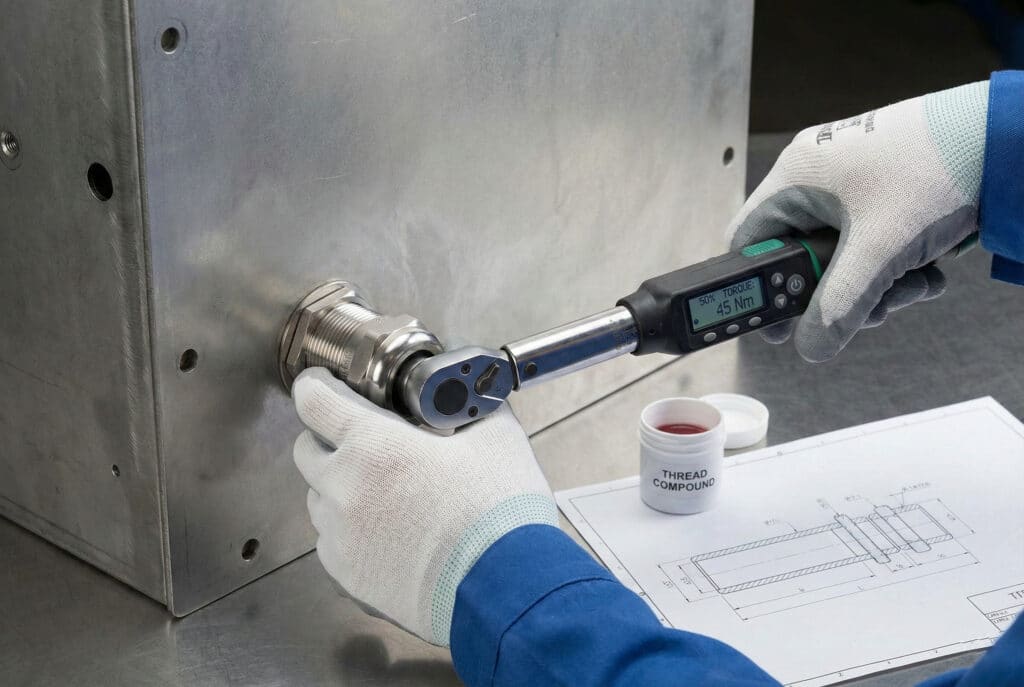

Passo 2: Apertar progressivamente
Use aplicação progressiva de torque para roscas longas:

• Binário inicial: 50% da especificação final
• Verificação intermédia: Verifique se o encaixe da rosca está uniforme
• Torque final: Aplique as especificações do fabricante (normalmente 20-30% acima do padrão)

Passo 3: Verificação da vedação
O comprimento prolongado da rosca requer uma verificação aprimorada da vedação:

• Vários pontos de vedação: Verifique as superfícies de vedação internas e externas
• Ensaio de pressão: Aplique a pressão nominal e monitore se há vazamentos
• Verificação do engate da rosca: Verifique se os requisitos mínimos de envolvimento foram cumpridos

Desafios comuns de instalação

Desgaste por atrito
O contacto prolongado aumenta o risco de desgaste, especialmente com aço inoxidável:

• Prevenção: Use um composto antiaderente adequado
• Seleção de materiais: Considere o latão ou o nylon para reduzir a tendência de desgaste.
• Velocidade de instalação: A rosca mais lenta reduz o acúmulo de calor

Distribuição do binário
Fios longos podem criar uma distribuição desigual da tensão:

• Apertar progressivamente: Aplicar o binário em incrementos de 25%
• Monitorização do stress: Verifique se há deformação ou emperramento da rosca
• Verificação final: Garanta uma compressão uniforme em toda a circunferência

Considerações sobre manutenção

Os prensa-cabos de rosca longa requerem procedimentos de manutenção modificados:

• Frequência de inspeção: Verificações mais frequentes devido a níveis de stress mais elevados
• Cronograma de reaperto: Verificação anual recomendada para aplicações críticas
• Condição da linha: Verifique se há desgaste, corrosão ou danos ao longo de todo o comprimento.
• Substituição da vedação: Os sistemas de vedação aprimorados podem exigir procedimentos especializados.

Conclusão

A seleção de prensa-cabos com rosca longa para invólucros de paredes espessas é crucial para garantir um desempenho confiável da entrada de cabos em aplicações industriais exigentes. O engate de rosca estendido oferece segurança mecânica superior, capacidade de vedação aprimorada e resistência à vibração melhorada, essenciais para ambientes operacionais adversos.

Na Bepto, projetamos os nossos prensa-cabos de rosca longa para atender aos rigorosos requisitos de setores como petróleo e gás, nuclear, marítimo e manufatura pesada. A nossa ampla gama de materiais e comprimentos de rosca garante um desempenho ideal para qualquer aplicação de parede espessa, respaldada por um rigoroso controlo de qualidade e certificações do setor.

Quer esteja a lidar com invólucros à prova de explosão, ambientes marítimos ou aplicações com elevada vibração, a seleção e instalação adequadas de prensa-cabos de rosca longa protegerão o seu investimento e garantirão um funcionamento fiável durante muitos anos.
