Como eliminar os problemas de condensação interna nas caixas de derivação eléctrica?

Introdução

As falhas eléctricas causadas pela condensação interna destroem milhões de dólares em equipamento industrial todos os anos, muitas vezes sem aviso prévio durante períodos críticos de produção. Um único curto-circuito relacionado com a condensação pode encerrar linhas de fabrico inteiras, causar falhas de arco¹e criam riscos de segurança que colocam os trabalhadores em risco, gerando simultaneamente custos de reparação avultados e perda de produtividade.

A condensação interna em caixas de derivação eléctrica ocorre quando as flutuações de temperatura fazem com que o ar carregado de humidade atinja o seu ponto de orvalho no interior de caixas seladas, criando gotículas de água que corroem as ligações, causam falhas eléctricas e comprometem a segurança do sistema. A prevenção requer a compreensão princípios psicrométricos²A utilização de sistemas de ventilação adequados, a seleção de materiais e classificações de armários adequados, a utilização de dessecantes e soluções de drenagem e a manutenção de condições ambientais ideais através de uma conceção estratégica e da seleção de componentes.

Na semana passada, recebi uma chamada urgente do Robert, um supervisor de manutenção de uma fábrica de peças para automóveis no Michigan. A sua linha de produção tinha sido encerrada devido a falhas relacionadas com a condensação em várias caixas de derivação durante uma vaga de frio. A água tinha-se acumulado em circuitos de controlo críticos, causando falhas intermitentes que demoravam horas a diagnosticar. Implementámos uma estratégia abrangente de prevenção da condensação utilizando tampões de ventilação respiráveis e sistemas de drenagem interna que eliminaram o problema e evitaram ocorrências futuras. 😊

Índice

• O que causa a condensação interna nas caixas de derivação?
• Como é que as flutuações de temperatura criam problemas de humidade?
• Quais são os métodos mais eficazes de prevenção da condensação?
• Como funcionam as aberturas respiráveis e os sistemas de drenagem?
• Qual o papel dos bucins na gestão da humidade?

O que causa a condensação interna nas caixas de derivação?

Compreender a física fundamental por detrás da formação de condensação é essencial para implementar estratégias de prevenção eficazes em instalações eléctricas.

A condensação interna ocorre quando o ar quente e húmido no interior das caixas de derivação arrefece abaixo da temperatura do seu ponto de orvalho, fazendo com que o vapor de água se condense em gotículas líquidas nas superfícies internas. Isto acontece devido aos diferenciais de temperatura entre os ciclos diurno e noturno, às alterações climáticas sazonais, aos ciclos de aquecimento e arrefecimento do equipamento, à ventilação inadequada que retém o ar húmido, à vedação incorrecta que permite a entrada de humidade e ponte térmica³ através de materiais condutores do invólucro que criam pontos frios onde se forma preferencialmente a condensação.

A física da formação de condensação

Ponto de orvalho e humidade relativa:
A condensação ocorre quando o ar atinge uma humidade relativa de 100% a uma determinada temperatura. À medida que a temperatura desce, a capacidade do ar para reter a humidade diminui, forçando o excesso de vapor de água a condensar-se na forma líquida. Este processo é regido por princípios psicrométricos que determinam quando e onde ocorrerá a condensação.

Diferencial de temperatura crítica:
Mesmo pequenas diferenças de temperatura podem despoletar a condensação. Uma caixa de derivação que esteja 5°C mais quente do que o ar circundante durante o dia pode sofrer uma condensação significativa quando as temperaturas se igualam à noite, especialmente em ambientes húmidos.

Fontes de humidade comuns

Entrada de humidade externa:

• Inadequado Classificações IP⁴ para condições ambientais
• Juntas e vedantes degradados que permitem a entrada de ar húmido
• Instalação incorrecta do prensa-cabos, criando vias de humidade
• Ciclos térmicos que criam diferenciais de pressão e efeitos de "respiração"

Geração de humidade interna:

• Aquecimento de componentes criando humidade localizada
• Humidade residual do fabrico ou da instalação
• Operações de limpeza que introduzem humidade
• Reacções químicas em certos componentes electrónicos

Factores ambientais

Influências geográficas e sazonais:
As zonas costeiras, os climas tropicais e as regiões com elevada humidade apresentam maiores riscos de condensação. As oscilações sazonais de temperatura, particularmente na primavera e no outono, criam condições ideais para a formação de condensação.

Desafios do ambiente industrial:

• Operações de vapor e de lavagem na indústria alimentar
• Processos químicos que geram humidade
• Instalações exteriores expostas aos ciclos climatéricos
• Instalações subterrâneas ou parcialmente enterradas com efeitos da temperatura do solo

Causa da condensação	Nível de risco	Estratégia de prevenção
Ciclo de temperatura	Elevado	Isolamento térmico e ventilação
Ambiente de elevada humidade	Muito elevado	Desumidificação e drenagem
Má vedação	Médio	Juntas adequadas e classificações IP
Ventilação inadequada	Elevado	Aberturas respiráveis e circulação de ar
Ponte térmica	Médio	Fixação e materiais isolados

Na Bepto, temos visto problemas de condensação em todas as indústrias e climas. A nossa abordagem abrangente inclui tampões de ventilação respiráveis, caixas de junção optimizadas para drenagem e bucins especializados que trabalham em conjunto para eliminar problemas de humidade, mantendo a proteção ambiental.

Como é que as flutuações de temperatura criam problemas de humidade?

As variações de temperatura são o principal fator dos problemas de condensação, criando uma dinâmica de humidade complexa que pode sobrecarregar até os sistemas eléctricos bem concebidos.

As flutuações de temperatura criam problemas de humidade através de ciclos térmicos que fazem com que os invólucros "respirem" ar húmido para dentro e para fora, taxas de arrefecimento diferenciais entre os componentes internos e as paredes do invólucro que criam pontos frios localizados, expansão e contração térmicas que podem comprometer os vedantes e criar pontos de entrada, correntes de convecção que distribuem a humidade por todo o invólucro e pontes térmicas através de materiais condutores que transferem calor e criam gradientes de temperatura onde a condensação ocorre preferencialmente nas superfícies mais frias.

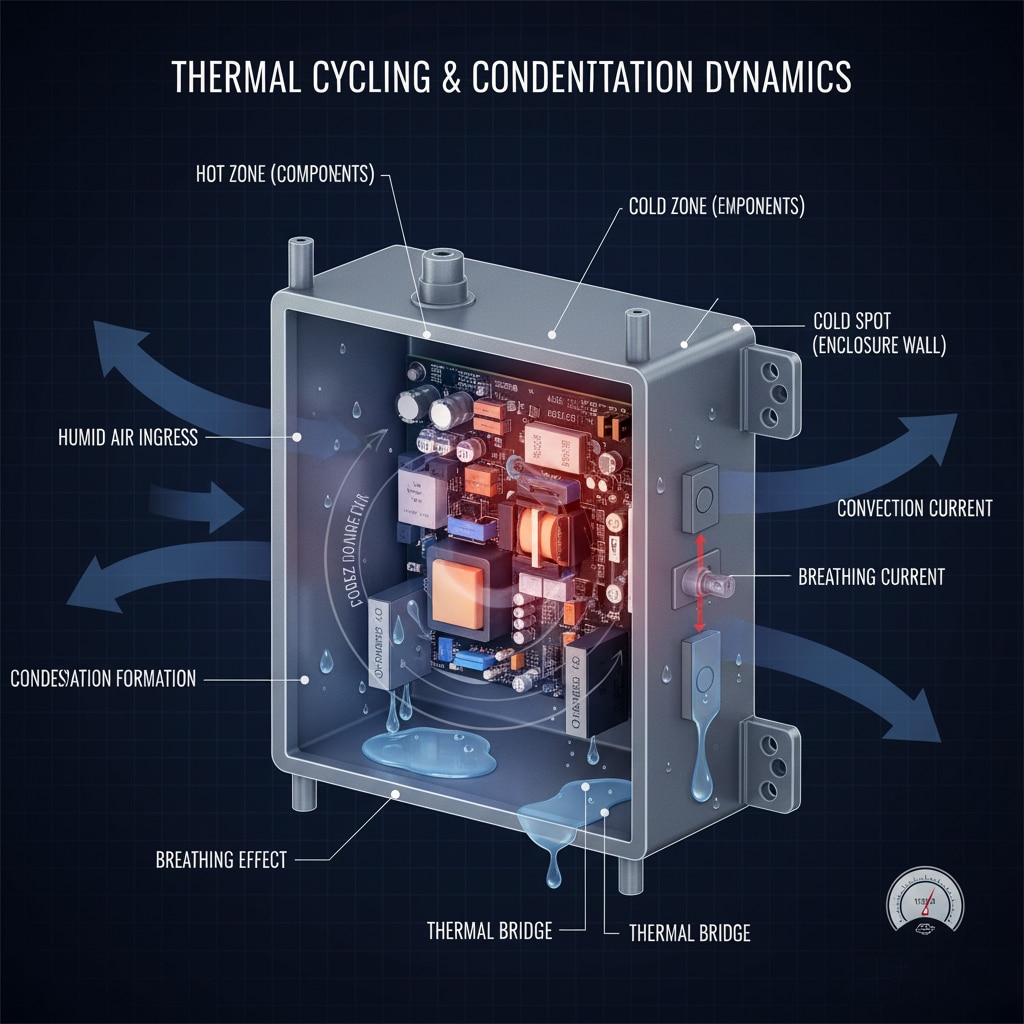

Ciclagem térmica e efeitos da respiração

Criação de diferencial de pressão:
À medida que as caixas de junção aquecem durante o dia, o ar interno expande-se e algum escapa através de quaisquer aberturas disponíveis. Quando as temperaturas descem à noite, o ar que se contrai cria uma pressão negativa que atrai o ar externo húmido para dentro da caixa. Este efeito de "respiração" introduz continuamente a humidade.

Ciclos diurnos de temperatura:
As oscilações diárias de temperatura de 10-20°C são comuns em muitos ambientes. Estes ciclos criam padrões de condensação previsíveis, com a humidade a formar-se normalmente durante a parte mais fresca da noite, quando a humidade relativa atinge o seu pico.

Efeitos da temperatura ao nível do componente

Componentes geradores de calor:
Os transformadores, contactores e dispositivos electrónicos geram calor localizado que cria gradientes de temperatura no interior dos armários. Estes pontos quentes podem gerar correntes de convecção que distribuem a humidade e criam condensação nas superfícies mais frias.

Diferenças de massa térmica:
Diferentes materiais e componentes têm diferentes massas térmicas e taxas de transferência de calor. Os componentes metálicos arrefecem mais rapidamente do que os isolantes plásticos, criando diferenciais de temperatura que promovem a formação de condensação.

Desafios sazonais e relacionados com o clima

Transições de primavera e outono:
As estações intermédias apresentam os maiores riscos de condensação devido às grandes oscilações de temperatura e aos elevados níveis de humidade. O equipamento que funciona de forma fiável no verão e no inverno falha frequentemente durante estes períodos de transição.

Impactos da frente meteorológica:
As mudanças rápidas do tempo, particularmente as frentes frias que se seguem a períodos quentes e húmidos, podem desencadear eventos de condensação maciça que sobrecarregam os sistemas normais de gestão da humidade.

Trabalhei com Ahmed, um engenheiro de instalações de uma fábrica petroquímica no Texas, que teve falhas de condensação recorrentes durante as transições climatéricas da primavera. As suas caixas de junção estavam localizadas em áreas com oscilações de temperatura diárias de 30°C e elevada humidade na Costa do Golfo. Implementámos uma solução em várias fases, incluindo isolamento térmico, ventilação melhorada e drenagem interna que eliminou os problemas de condensação, mesmo durante as condições meteorológicas mais difíceis.

Prevenção de pontes térmicas

Estratégias de isolamento:

• Quebras térmicas nos sistemas de montagem para evitar a transferência de calor
• Materiais de invólucro isolados que reduzem os gradientes de temperatura
• Isolamento de componentes para minimizar o acoplamento térmico
• Colocação estratégica longe de fontes de calor e superfícies frias

Impacto da seleção de materiais:
A escolha de materiais para armários com propriedades térmicas adequadas pode reduzir significativamente os riscos de condensação. Os armários de fibra de vidro e termoplásticos têm frequentemente um melhor desempenho do que os metálicos em ambientes de elevada condensação.

Quais são os métodos mais eficazes de prevenção da condensação?

Uma prevenção bem sucedida da condensação requer uma abordagem sistemática que aborde as fontes de humidade, o controlo da temperatura, a ventilação e a drenagem através de estratégias de conceção integradas.

Os métodos mais eficazes de prevenção da condensação incluem a instalação de tampões de ventilação respiráveis que equalizam a pressão ao mesmo tempo que filtram a humidade e os contaminantes, a implementação de sistemas de drenagem interna com orifícios de drenagem e superfícies inclinadas, a utilização de sistemas dessecantes para absorver o excesso de humidade, a aplicação de isolamento térmico para minimizar os diferenciais de temperatura, a seleção de materiais e revestimentos adequados para armários que resistam à condensação, a manutenção de uma ventilação e circulação de ar adequadas e a combinação de várias estratégias num sistema abrangente de gestão da humidade adaptado a condições ambientais específicas.

Ventilação e equalização da pressão

Tecnologia de ventilação respirável:
As aberturas respiráveis modernas utilizam membranas microporosas que permitem a passagem de ar e vapor de água, ao mesmo tempo que bloqueiam a água líquida e os contaminantes. Estes dispositivos evitam a acumulação de pressão, mantendo as classificações de proteção ambiental.

Colocação estratégica do respiradouro:

• Aberturas de ventilação montadas em altura para a exaustão do ar quente
• Aberturas de ventilação de montagem baixa para a entrada de ar frio
• Múltiplas aberturas de ventilação para armários de maiores dimensões para garantir uma circulação de ar adequada
• Aberturas de ventilação direcionais que impedem a entrada direta de água

Drenagem e gestão da água

Projeto de drenagem interna:
Sistemas de drenagem eficazes canalizam qualquer condensação que se forme para longe dos componentes críticos:

• Fundos de armários inclinados que direcionam a água para pontos de drenagem
• Calhas e canais internos que recolhem e encaminham a humidade
• Furos de drenagem posicionados nos pontos mais baixos
• Tampões de drenagem amovíveis para acesso à manutenção

Proteção de componentes:

• Montagem elevada para componentes sensíveis
• Protecções anti-gotas e coberturas para ligações críticas
• Revestimentos conformacionais⁵ em placas de circuitos e terminais
• Seleção de componentes resistentes à humidade

Sistemas dessecantes e de absorção

Seleção e dimensionamento do dessecante:

• Sílica gel para aplicações gerais
• Peneiras moleculares para objectivos de humidade específicos
• Indicação de dessecantes que apresentam níveis de saturação
• Sistemas recarregáveis para instalações de longa duração

Integração do dessecante:

• Recipientes respiráveis que permitem a circulação do ar
• Colocação estratégica para uma eficácia máxima
• Calendários de substituição com base nas condições ambientais
• Combinação com outros métodos de gestão da humidade

Tecnologias de prevenção avançadas

Sistemas de aquecimento:
Os aquecedores de baixa potência podem evitar a condensação, mantendo as temperaturas internas acima do ponto de orvalho:

• Aquecedores controlados por termóstato que funcionam apenas quando necessário
• Aquecedores PTC que auto-regulam a temperatura
• Aquecedores de tiras para armários de maiores dimensões
• Projectos energeticamente eficientes que minimizam os custos de funcionamento

Revestimentos anti-condensação:
Os revestimentos especializados podem reduzir a formação de condensação:

• Revestimentos hidrofóbicos que repelem a água
• Tratamentos anti-embaciamento para janelas de observação
• Revestimentos condutores que distribuem o calor uniformemente
• Revestimentos de sacrifício que protegem as superfícies subjacentes

Método de prevenção	Eficácia	Custo	Requisitos de manutenção
Respiros respiráveis	Muito elevado	Baixa	Mínimo - inspeção periódica
Drenagem interna	Elevado	Baixa	Moderado - limpeza e inspeção
Sistemas dessecantes	Elevado	Médio	Elevada - substituição regular
Isolamento térmico	Médio	Médio	Baixa - inspeção visual
Sistemas de aquecimento	Muito elevado	Elevado	Baixa - inspeção eléctrica

Como funcionam as aberturas respiráveis e os sistemas de drenagem?

As aberturas respiráveis e os sistemas de drenagem constituem a espinha dorsal da prevenção eficaz da condensação, trabalhando em conjunto para gerir a humidade líquida e de vapor nos armários eléctricos.

As aberturas respiráveis funcionam através da utilização de tecnologia de membrana microporosa que permite a passagem de ar e vapor de água, ao mesmo tempo que bloqueia a água líquida, poeira e outros contaminantes, mantendo a equalização da pressão que impede o efeito de respiração, preservando as classificações IP. Os sistemas de drenagem complementam as aberturas de ventilação, fornecendo vias para que qualquer condensação que se forme saia do armário em segurança, utilizando canais alimentados por gravidade, orifícios de drenagem e superfícies inclinadas para afastar a humidade dos componentes eléctricos, mantendo a proteção ambiental através da colocação e conceção estratégicas.

Tecnologia e funcionamento do respiradouro respirável

Função da membrana microporosa:
O coração da tecnologia de ventilação respirável é uma membrana especializada com poros microscópicos suficientemente grandes para a passagem de moléculas de ar e vapor de água, mas demasiado pequenos para gotículas de água líquida ou contaminantes sólidos. Esta permeabilidade selectiva mantém a proteção ambiental, evitando a acumulação de pressão.

Mecânica de equalização de pressão:

• A troca de ar contínua evita diferenciais de pressão
• A transmissão de vapor reduz os níveis de humidade interna
• A convecção por temperatura melhora a circulação do ar
• Taxas de respirabilidade da membrana adaptadas ao volume do compartimento e às condições ambientais

Seleção e dimensionamento do respiradouro

Cálculos de caudal:
O dimensionamento correto do respiradouro requer o cálculo da taxa de permuta de ar necessária com base em:

• Volume interno do armário
• Diferencial de temperatura previsto
• Níveis de humidade ambiental
• Geração de calor interno dos componentes

Opções de material de membrana:

• PTFE (politetrafluoroetileno) para resistência química
• Polietileno para aplicações gerais
• Materiais especializados para ambientes com temperaturas extremas
• Construções multicamadas para um melhor desempenho

Princípios de conceção do sistema de drenagem

Drenagem por gravidade:
A drenagem eficaz depende da gravidade para mover a água dos pontos de recolha para os locais de saída:

• Inclinação mínima de 2 graus em todas as superfícies horizontais
• Colocação estratégica dos canais de recolha
• Vários pontos de drenagem para armários maiores
• Projectos de quebra-sifão que impedem o refluxo

Engenharia de furos de drenagem:

• Tamanho ótimo do orifício para evitar o entupimento e manter o fluxo
• Coberturas de proteção que impedem a entrada de insectos
• Concepções direcionais que impedem a entrada da chuva provocada pelo vento
• Fácil acesso para manutenção e limpeza

Integração com a proteção do ambiente

Manutenção das classificações IP:
Os sistemas de drenagem devem manter a classificação de proteção ambiental do armário:

• Vedantes de labirinto nas vias de escoamento
• Sistemas de deflectores que impedem a entrada direta de água
• Canais de drenagem inclinados que evitam a acumulação de água
• Tampões de drenagem amovíveis com vedação adequada

Estratégias de proteção de componentes:

• Plataformas de montagem elevadas para equipamentos sensíveis
• Protecções anti-gotas e deflectores sobre componentes críticos
• Zonas de drenagem separadas para diferentes níveis de proteção
• Disposições de transbordo de emergência para condições extremas

Recentemente, ajudei Jennifer, uma engenheira de uma fábrica farmacêutica na Carolina do Norte, a resolver problemas persistentes de condensação nas instalações eléctricas das suas salas limpas. As caixas existentes estavam completamente seladas, criando uma condensação grave durante os ciclos de fabrico com temperatura controlada. Instalámos aberturas respiráveis de precisão classificadas para ambientes de salas limpas, juntamente com sistemas de drenagem interna que mantiveram as condições estéreis, eliminando os problemas de humidade. A solução melhorou a fiabilidade do equipamento e a conformidade regulamentar.

Manutenção e controlo

Requisitos de manutenção do respiradouro:

• Inspeção visual para detetar danos ou contaminação da membrana
• Limpeza periódica das superfícies exteriores
• Teste do caudal para verificar o funcionamento correto
• Calendários de substituição com base na exposição ambiental

Manutenção do sistema de drenagem:

• Limpeza regular dos canais de drenagem e dos orifícios de drenagem
• Inspeção para detetar bloqueios ou danos
• Verificação da inclinação adequada e dos padrões de fluxo
• Ensaio dos dispositivos de transbordo e de drenagem de emergência

Qual o papel dos bucins na gestão da humidade?

Os bucins são componentes críticos nos sistemas de gestão da humidade, servindo tanto como potenciais pontos de entrada de humidade como elementos essenciais em estratégias abrangentes de prevenção da condensação.

Os bucins desempenham um papel crucial na gestão da humidade, fornecendo a vedação primária contra a entrada de humidade externa, permitindo ao mesmo tempo a transmissão controlada de vapor através de designs especializados e respiráveis, mantendo as classificações de proteção ambiental ao mesmo tempo que evitam a acumulação de pressão, incorporando sistemas de alívio de tensão que evitam a degradação da vedação devido a ciclos térmicos, oferecendo várias fases de vedação que se adaptam a diferentes condições ambientais e integrando-se em sistemas globais de gestão da humidade do armário através de materiais e designs compatíveis que suportam estratégias de drenagem e ventilação.

Tecnologia de vedação e barreiras contra a humidade

Sistemas de vedação multi-estágio:
Os bucins avançados utilizam várias fases de vedação para evitar a entrada de humidade:

• Vedação primária do cabo que agarra o revestimento do cabo
• Vedação secundária da rosca na interface do armário
• Selo ambiental que mantém a classificação IP
• Sistema de alívio de tensão que evita a degradação da vedação

Seleção do material de vedação:

• EPDM para aplicações gerais com excelente resistência às intempéries
• Silicone para ambientes com temperaturas extremas
• Viton (FKM) para aplicações de resistência química
• NBR para requisitos de resistência a óleo e combustível

Tecnologia de prensa-cabos respirável

Capacidade de transmissão de vapor:
Os prensa-cabos respiráveis especializados permitem a saída do vapor de água, mantendo a proteção contra a água líquida:

• Integração de membrana microporosa semelhante a tampões de ventilação
• Taxas de transmissão de vapor controladas
• Manutenção das classificações IP para proteção contra líquidos
• Prevenção da acumulação de pressão devido a ciclos térmicos

Desenhos específicos da aplicação:

• Bucins respiráveis standard para utilização industrial geral
• Modelos respiráveis à prova de explosão para locais perigosos
• Bucins respiráveis de qualidade alimentar para aplicações higiénicas
• Designs de nível marítimo para condições ambientais adversas

Considerações sobre instalação e integração

Técnicas de instalação corretas:
A instalação correta dos bucins é essencial para uma gestão eficaz da humidade:

• Especificações de binário adequadas para garantir uma vedação óptima
• Seleção do vedante de roscas compatível com as condições ambientais
• Técnicas de preparação de cabos que maximizam a eficácia da vedação
• Considerações sobre a orientação para a drenagem e a retenção de humidade

Integração de sistemas:
Os bucins devem trabalhar em harmonia com outros componentes de gestão da humidade:

• Compatibilidade com sistemas de drenagem de armários
• Coordenação com a colocação de ventilação respirável
• Integração com estratégias de gestão térmica
• Apoio aos objectivos globais de proteção ambiental

Ciclo térmico e integridade da vedação

Stress induzido pela temperatura:
Os ciclos térmicos criam tensões mecânicas nas vedações dos bucins:

• Expansão diferencial entre os materiais do cabo e do bucim
• Efeitos de bombagem térmica que podem comprometer as vedações
• Propriedades do material de vedação dependentes da temperatura
• Efeitos do envelhecimento a longo prazo da prática repetida de ciclismo

Estratégias de Longevidade dos Selos:

• Seleção de materiais para estabilidade térmica
• Caraterísticas de conceção que permitem o movimento térmico
• Técnicas de instalação que minimizam a concentração de tensões
• Programas de manutenção que previnem a falha de vedantes

Caraterísticas do prensa-cabos	Benefício da gestão da humidade	Considerações sobre a aplicação
Vedação em várias fases	Proteção redundante contra a humidade	Custo mais elevado, instalação mais complexa
Design respirável	Equalização da pressão	Requer manutenção da membrana
Alívio da tensão	Evita a degradação da vedação	Crítico para aplicações móveis
Resistência química	Integridade da vedação a longo prazo	Essencial para ambientes agressivos
Classificação de temperatura	Resistência ao ciclo térmico	Deve corresponder aos requisitos da candidatura

Na Bepto, o nosso portfólio de prensa-cabos inclui soluções especializadas de gestão da humidade, concebidas para funcionar perfeitamente com sistemas de prevenção de condensação de caixas de junção. Os nossos bucins respiráveis e as tecnologias avançadas de vedação proporcionam uma proteção abrangente, apoiando simultaneamente as estratégias globais de gestão da humidade.

Conclusão

A prevenção da condensação interna em caixas de derivação eléctrica requer uma compreensão abrangente da física da humidade, factores ambientais e estratégias de prevenção integradas. O sucesso depende da combinação de ventilação adequada através de aberturas respiráveis, sistemas de drenagem eficazes, seleção apropriada de prensa-cabos e práticas de manutenção sistemáticas. O investimento na prevenção adequada da condensação paga dividendos significativos através da melhoria da fiabilidade do equipamento, da redução dos custos de manutenção, do aumento da segurança e do prolongamento da vida útil do sistema. Na Bepto, estamos empenhados em fornecer soluções completas de gestão da humidade que protegem os sistemas eléctricos, mantendo a proteção ambiental e a fiabilidade operacional nas condições mais difíceis.

Perguntas frequentes sobre a prevenção da condensação da caixa de junção

1. Conheça as causas e os riscos de segurança significativos das falhas de arco em circuitos eléctricos. ↩

2. Explorar os princípios de engenharia da psicrometria, que regem as propriedades do ar húmido. ↩

3. Descubra como as pontes térmicas transferem calor e criam pontos frios que conduzem à condensação. ↩

4. Compreender o sistema de classificação de proteção de ingresso (IP) e o que os números significam para os armários eléctricos. ↩

5. Descubra como os revestimentos isolantes são utilizados para proteger os circuitos electrónicos da humidade e da corrosão. ↩
