Infiltracja wody poprzez działanie kapilarne niszczy połączenia elektryczne, powoduje zwarcia i prowadzi do katastrofalnych awarii sprzętu, które co roku kosztują przemysł miliony dolarów w przestojach i naprawach. Większość inżynierów nie docenia sposobu, w jaki cząsteczki wody mogą przemieszczać się wzdłuż mikroskopijnych szczelin między kablami i obudowami złączy, tworząc ścieżki przewodzące, które zagrażają nawet rzekomo "wodoodpornym" systemom w ciągu kilku godzin od ekspozycji. Zapobieganie podciąganiu kapilarnemu w projektowaniu złączy wymaga strategicznego wdrożenia barier kapilarnych, materiałów hydrofobowych i cech geometrycznych, które przełamują napięcie powierzchniowe wody - w tym stożkowych przepustów kablowych, wielu etapów uszczelniania i specjalistycznych związków, które odpychają wilgoć, zachowując jednocześnie integralność elektryczną. Po dekadzie rozwiązywania awarii związanych z wilgocią w Bepto nauczyłem się, że różnica między niezawodnym wodoodpornym złączem a kosztowną awarią polega na zrozumieniu fizyki ruchu wody i zaprojektowaniu konkretnych środków zaradczych.
Spis treści
- Czym jest działanie kapilarne i dlaczego zagraża ono złączom?
- W jaki sposób tradycyjne metody uszczelniania zawodzą w obliczu działania kapilarnego?
- Jakie cechy konstrukcyjne skutecznie blokują kapilarny ruch wody?
- Które materiały i powłoki zapewniają odporność kapilarną?
- Jak inżynierowie mogą zweryfikować zapobieganie działaniom kapilarnym?
- Najczęściej zadawane pytania dotyczące zapobiegania działaniu kapilarnemu

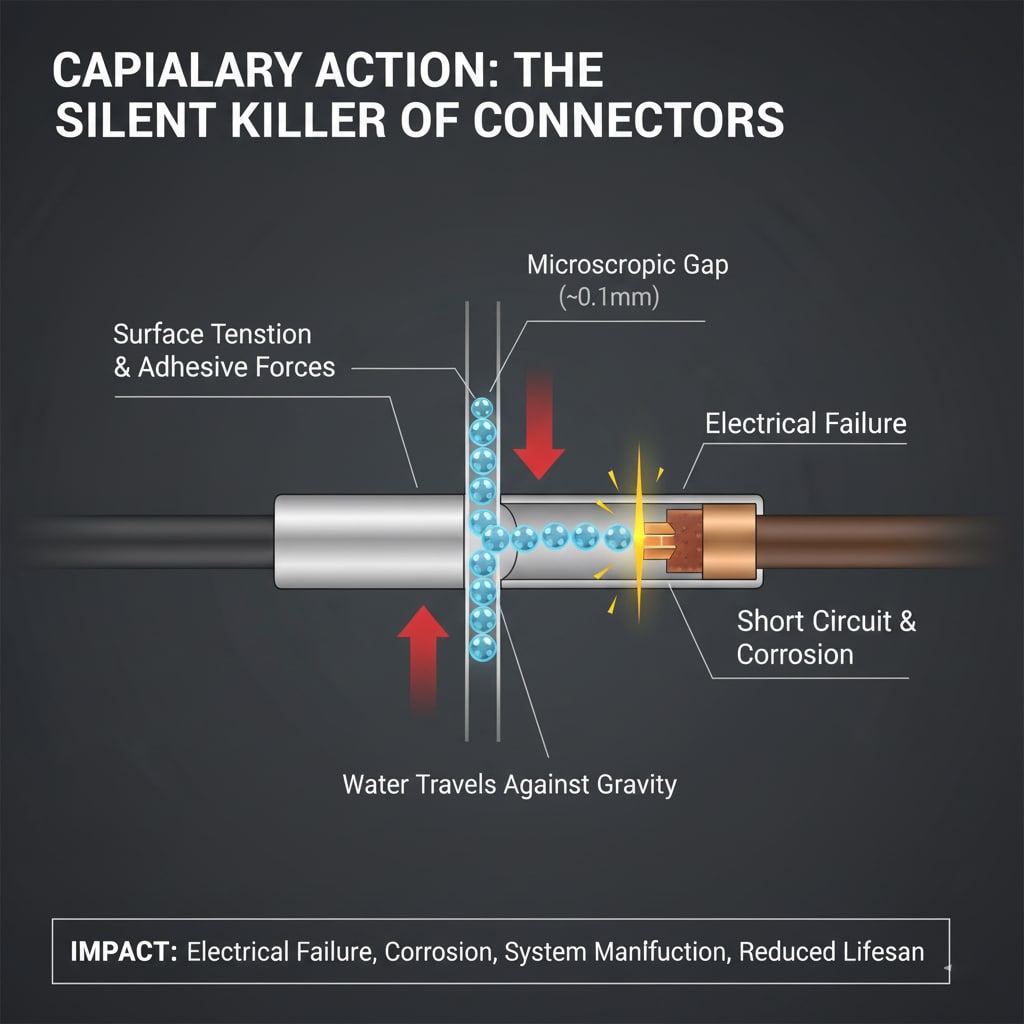

Czym jest działanie kapilarne i dlaczego zagraża ono złączom?
Zrozumienie fizyki kapilarnej ujawnia, dlaczego konwencjonalne metody uszczelniania zawodzą w środowiskach mokrych. Działanie kapilarne1 występuje, gdy cząsteczki wody są wciągane do wąskich przestrzeni przez napięcie powierzchniowe i siły adhezji, umożliwiając wilgoci przemieszczanie się wbrew grawitacji przez mikroskopijne szczeliny między kablami i obudowami złączy - zjawisko to może przenosić wodę na kilka centymetrów do rzekomo uszczelnionych połączeń, tworząc ścieżki przewodzące, które powodują awarie elektryczne, korozję i nieprawidłowe działanie systemu.
Fizyka infiltracji wody
Siły napięcia powierzchniowego: Cząsteczki wody wykazują silne siły spójności, które tworzą napięcie powierzchniowe2umożliwiając wodzie "wspinanie się" po wąskich przestrzeniach. W przypadku złączy, szczeliny o wielkości zaledwie 0,1 mm mogą transportować wodę na odległość kilku centymetrów wyłącznie poprzez działanie kapilarne.
Właściwości adhezyjne: Cząsteczki wody wykazują również siły adhezyjne z wieloma materiałami, w szczególności metalami i tworzywami sztucznymi stosowanymi w konstrukcji złączy. Siły te pomagają wciągnąć wodę do ograniczonych przestrzeni, do których normalnie by nie przeniknęła.
Niezależność od ciśnienia: W przeciwieństwie do wnikania wody luzem, które wymaga ciśnienia hydrostatycznego, działanie kapilarne działa niezależnie od ciśnienia zewnętrznego. Oznacza to, że woda może infiltrować złącza nawet bez zanurzenia lub bezpośredniego kontaktu z wodą.
Krytyczne mechanizmy awarii
Przewodność elektryczna: Woda tworzy ścieżki przewodzące między stykami elektrycznymi, powodując zwarcia, degradację sygnału i usterki uziemienia. Nawet niewielkie ilości wilgoci mogą zmniejszyć rezystancję izolacji z megaomów do kiloomów.
Korozja galwaniczna3: Woda ułatwia reakcje elektrochemiczne między różnymi metalami w złączach, przyspieszając korozję, która degraduje powierzchnie styku i zwiększa rezystancję.
Podział izolacji: Wilgoć zmniejsza wytrzymałość dielektryczną materiałów izolacyjnych, prowadząc do przebicia napięcia i potencjalnego zagrożenia bezpieczeństwa w zastosowaniach wysokonapięciowych.
Transport zanieczyszczeń: Działanie kapilarne może przenosić rozpuszczone sole, kwasy i inne zanieczyszczenia w głąb zespołów złączy, przyspieszając procesy degradacji.
Marcus, inżynier utrzymania ruchu na farmie wiatrowej w Hamburgu w Niemczech, doświadczył powtarzających się awarii złączy sterowania turbiną, pomimo stosowania komponentów o stopniu ochrony IP67. Dochodzenie wykazało, że działanie kapilarne wciągało wilgoć wzdłuż osłon kabli do obudów złączy, powodując nieprawidłowe działanie systemu sterowania w wilgotnych warunkach. Przeprojektowaliśmy złącza ze zintegrowanymi barierami kapilarnymi i hydrofobowymi przepustami kablowymi. Rozwiązanie to wyeliminowało awarie związane z wilgocią, zwiększając dostępność turbiny o 12% i oszczędzając 50 000 euro rocznie na kosztach konserwacji.
W jaki sposób tradycyjne metody uszczelniania zawodzą w obliczu działania kapilarnego?
Konwencjonalne metody uszczelniania dotyczą masowego wnikania wody, ale często ignorują ścieżki infiltracji kapilarnej. Tradycyjne uszczelki O-ring, uszczelki i złączki zaciskowe skutecznie blokują bezpośrednie przedostawanie się wody, ale nie zapobiegają działaniu kapilarnemu wzdłuż interfejsów kabel-obudowa, gdzie mikroskopijne szczeliny umożliwiają cząsteczkom wody przemieszczanie się poprzez siły napięcia powierzchniowego - te konwencjonalne metody tworzą fałszywe poczucie bezpieczeństwa, pozostawiając złącza podatne na infiltrację wilgoci przez nieuwzględnione ścieżki kapilarne.
Ograniczenia uszczelnienia O-Ring
Luki w interfejsie: O-ringi uszczelniają główny interfejs obudowy, ale nie są w stanie poradzić sobie z połączeniem kabla z obudową, gdzie zwykle występuje działanie kapilarne. Woda przemieszcza się wzdłuż powierzchni płaszcza kabla i przedostaje się przez mikroskopijne szczeliny.
Zmienność kompresji: Niespójne ściśnięcie podczas montażu powoduje różną skuteczność uszczelnienia. Niedostateczne ściśnięcie pozostawia szczeliny dla infiltracji kapilarnej, podczas gdy nadmierne ściśnięcie może uszkodzić materiały uszczelniające.
Degradacja materiału: O-ringi z czasem ulegają degradacji na skutek ekspozycji na promieniowanie UV, cyklicznych zmian temperatury i ataku chemicznego, tworząc ścieżki zarówno dla wody luzem, jak i infiltracji kapilarnej.
Tylko uszczelnienie statyczne: O-ringi zapewniają statyczne uszczelnienie, ale nie są w stanie dostosować się do ruchu kabla, który tworzy dynamiczne szczeliny, w których może wystąpić działanie kapilarne.
Słabe punkty systemu uszczelek
Uszczelnienie planarne Focus: Uszczelki uszczelniają przede wszystkim płaskie powierzchnie, ale nie radzą sobie z cylindrycznymi interfejsami kabli, gdzie działanie kapilarne jest najbardziej problematyczne.
Zestaw kompresyjny: Materiały uszczelek z czasem ulegają trwałemu odkształceniu (kompresji), zmniejszając skuteczność uszczelnienia i tworząc ścieżki kapilarne.
Wrażliwość na temperaturę: Wydajność uszczelki zmienia się znacząco w zależności od temperatury, potencjalnie otwierając szczeliny kapilarne podczas cykli termicznych.
Kompatybilność chemiczna: Wiele materiałów uszczelek jest niekompatybilnych z chemikaliami przemysłowymi, co prowadzi do degradacji umożliwiającej infiltrację kapilarną.
Wady złączek zaciskowych
Nierównomierna kompresja: Złączki zaciskowe często powodują nierównomierny rozkład ciśnienia na obwodzie kabla, pozostawiając obszary podatne na działanie kapilarne.
Odkształcenie kabla: Nadmierna kompresja może zdeformować płaszcz kabla, tworząc nierówności powierzchni, które sprzyjają kapilarnemu ruchowi wody.
Ograniczony zasięg kabla: Złączki zaciskowe działają skutecznie tylko w wąskich zakresach średnic kabli, potencjalnie pozostawiając luki w przypadku kabli ponadwymiarowych lub niewymiarowych.
Czułość instalacji: Prawidłowa instalacja złączek zaciskowych wymaga precyzyjnych wartości momentu obrotowego, które często nie są osiągane w warunkach terenowych.

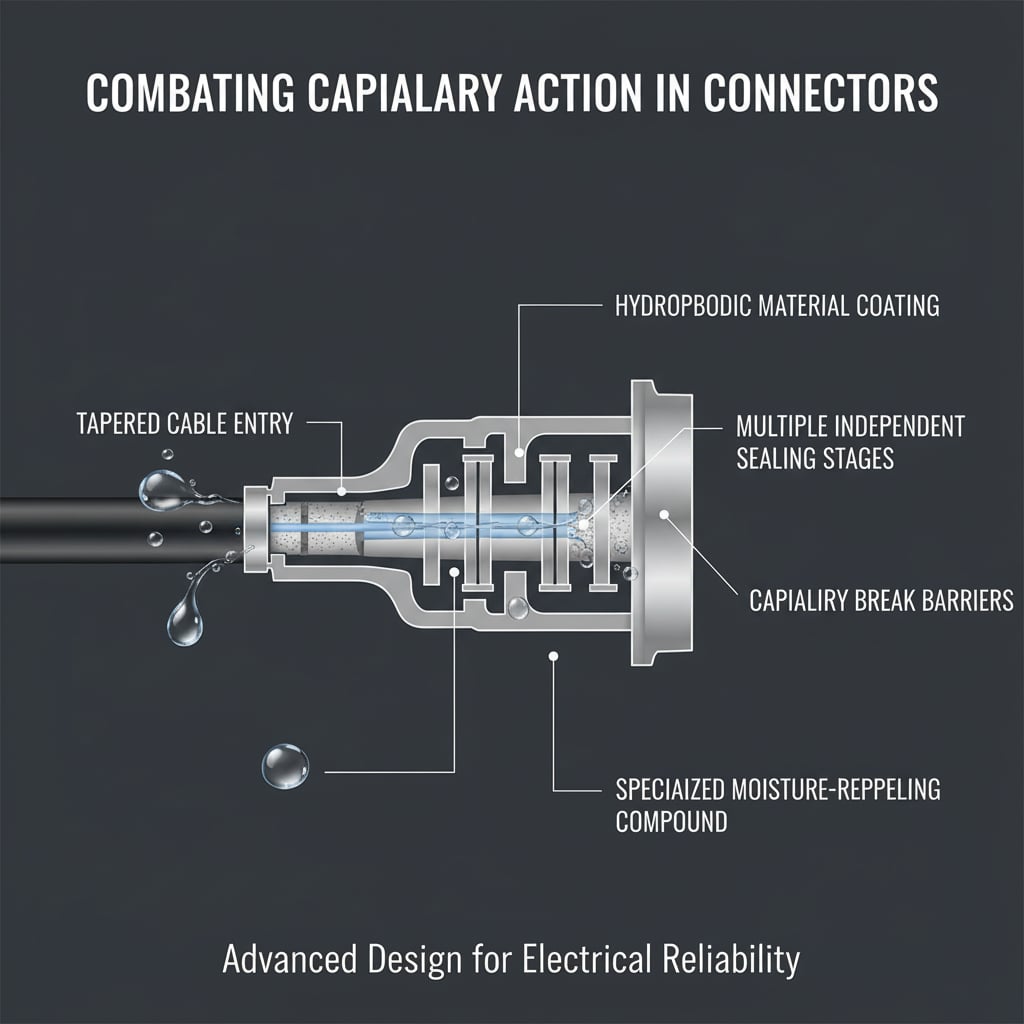

Jakie cechy konstrukcyjne skutecznie blokują kapilarny ruch wody?
Strategiczne elementy projektu zakłócają działanie kapilarne poprzez geometryczne i materiałowe podejście. Skuteczne zapobieganie podciąganiu kapilarnemu wymaga wielu strategii projektowych, w tym stożkowych przepustów kablowych, które stopniowo zwiększają wymiary szczeliny w celu zmniejszenia napięcia powierzchniowego, hydrofobowych związków barierowych, które odpychają cząsteczki wody, stopniowanych geometrii uszczelnień, które tworzą wiele przerw kapilarnych, oraz specjalistycznych konstrukcji gwintów, które kierują wodę z dala od krytycznych interfejsów uszczelniających.
Stożkowa konstrukcja wejścia
Stopniowe rozszerzanie luki: Stożkowe wejścia kabli stopniowo zwiększają wymiar szczeliny od powierzchni kabla do ściany obudowy, skutecznie przerywając działanie kapilarne, gdy szczelina staje się zbyt duża, aby wytrzymać siły napięcia powierzchniowego.
Zakłócenie napięcia powierzchniowego: Rozszerzająca się geometria zakłóca zdolność wody do utrzymywania ciągłego kontaktu z obiema powierzchniami, powodując zatrzymanie przepływu kapilarnego w punkcie przejścia.
Właściwości samoodwadniające: Stożkowe konstrukcje w naturalny sposób kierują wodę z dala od interfejsów uszczelniających pod wpływem grawitacji, zapobiegając gromadzeniu się wody, która mogłaby pokonać bariery kapilarne.
Precyzja produkcji: Kąty stożka w zakresie 15-30 stopni zapewniają optymalne pękanie kapilarne przy zachowaniu wytrzymałości mechanicznej i skuteczności uszczelnienia.
Wielostopniowe systemy uszczelniające
Uszczelnienie główne: Pierwszy etap uszczelnienia zapewnia ochronę przed wodą luzem za pomocą konwencjonalnych metod uszczelniania O-ringów lub uszczelek.
Bariera kapilarna: Drugorzędne etapy uszczelniania są ukierunkowane na infiltrację kapilarną poprzez cechy geometryczne i specjalistyczne materiały.
Ochrona trzeciorzędowa: Końcowe etapy uszczelniania zapewniają dodatkową ochronę i uwzględniają tolerancje produkcyjne, które mogą zagrozić pierwotnemu uszczelnieniu.
Odciążenie ciśnieniowe: Zintegrowane funkcje redukcji ciśnienia zapobiegają wzrostowi ciśnienia, które mogłoby wypchnąć wodę poza bariery kapilarne.
Hydrofobowa obróbka powierzchni
Powłoki hydrofobowe: Specjalistyczne powłoki zmniejszają siły adhezji wody do powierzchni złącza, zapobiegając inicjacji podciągania kapilarnego.
Modyfikacja energii powierzchniowej: Obróbka o niskiej energii powierzchniowej sprawia, że powierzchnie stają się hydrofobowe, co powoduje, że woda raczej gromadzi się na powierzchni niż ją zwilża.
Wymagania dotyczące trwałości: Obróbka hydrofobowa musi być odporna na zużycie mechaniczne, narażenie chemiczne i degradację UV przez cały okres eksploatacji złącza.
Metody aplikacji: Powłoki mogą być nakładane poprzez zanurzanie, natryskiwanie lub chemiczne osadzanie z fazy gazowej, w zależności od geometrii elementu i kompatybilności materiałowej.
Specjalistyczne geometrie gwintów
Nici do kierowania wodą: Zmodyfikowane profile gwintów kierują wodę z dala od powierzchni uszczelniających poprzez działanie odśrodkowe podczas instalacji.
Funkcje łamania kapilarnego: Konstrukcja gwintu obejmuje cechy geometryczne, które zakłócają przepływ kapilarny wzdłuż gwintowanych interfejsów.
Kompatybilność z uszczelniaczami: Geometrie gwintów umożliwiają stosowanie związków uszczelniających, które zapewniają dodatkową odporność kapilarną.
Tolerancje produkcyjne: Specyfikacje gwintów obejmują wąskie tolerancje, aby zapewnić stałą wydajność zrywania kapilarnego w różnych partiach produkcyjnych.
Hassan, kierownik operacyjny w zakładzie petrochemicznym w Kuwejcie, borykał się z powtarzającymi się awariami złączy przeciwwybuchowych z powodu przenikania wilgoci w obszarach przetwarzania o wysokiej wilgotności. Pomimo złączy IP68 z certyfikatem ATEX, działanie kapilarne przyciągało wilgoć wzdłuż interfejsów kabli, tworząc potencjalne źródła zapłonu. Wdrożyliśmy naszą wielostopniową konstrukcję bariery kapilarnej ze stożkowymi wejściami i obróbką hydrofobową. Ulepszone złącza wyeliminowały obawy związane z wilgocią i przeszły rygorystyczne testy ATEX, zapewniając ciągłą bezpieczną pracę w niebezpiecznych środowiskach.
Które materiały i powłoki zapewniają odporność kapilarną?
Wybór materiału ma decydujący wpływ na skuteczność zapobiegania efektowi kapilarnemu i długoterminową niezawodność. Skuteczne materiały odporne na kapilary obejmują związki fluoropolimerowe o wyjątkowo niskiej energii powierzchniowej, które odpychają cząsteczki wody, uszczelniacze na bazie silikonu, które zachowują elastyczność, jednocześnie blokując ścieżki kapilarne, hydrofobowe nanopowłoki, które tworzą mikroskopijne tekstury powierzchni zapobiegające przyleganiu wody, oraz specjalistyczne elastomery z dodatkami odpychającymi wodę, które utrzymują skuteczność uszczelnienia w wilgotnym środowisku.
Rozwiązania fluoropolimerowe
PTFE (politetrafluoroetylen): Zapewnia doskonałą odporność chemiczną i wyjątkowo niską energię powierzchniową (18-20 dyn/cm), która zapobiega zwilżaniu wodą i inicjacji działania kapilarnego.
FEP (fluorowany etylen-propylen): Oferuje podobne właściwości hydrofobowe jak PTFE przy ulepszonej przetwarzalności dla złożonych geometrii złączy.
ETFE (tetrafluoroetylen etylenu): Łączy hydrofobowość fluoropolimeru z ulepszonymi właściwościami mechanicznymi w zastosowaniach wymagających wysokich obciążeń.
Metody aplikacji: Fluoropolimery mogą być stosowane jako powłoki, elementy formowane lub zintegrowane z materiałami kompozytowymi w zależności od wymagań aplikacji.
Związki na bazie silikonu
Silikony RTV: Silikony wulkanizujące w temperaturze pokojowej zapewniają doskonałą przyczepność do różnych podłoży przy jednoczesnym zachowaniu właściwości hydrofobowych i elastyczności.
LSR (płynna guma silikonowa): Oferuje precyzyjne możliwości formowania złożonych geometrii barier kapilarnych o stałej wydajności hydrofobowej.
Smar silikonowy: Zapewnia tymczasowy opór kapilarny dla połączeń serwisowych przy zachowaniu właściwości izolacji elektrycznej.
Stabilność temperaturowa: Materiały silikonowe zachowują wydajność w szerokich zakresach temperatur (od -60°C do +200°C) typowych dla zastosowań przemysłowych.
Technologie nanopowlekania
Powłoki superhydrofobowe: Tworzy mikroskopijne tekstury powierzchni o kątach kontaktu przekraczających 150 stopni, powodując, że woda tworzy kuliste krople, które staczają się z powierzchni.
Właściwości samoczyszczące: Nanoteksturowane powierzchnie zapobiegają gromadzeniu się zanieczyszczeń, które mogłyby z czasem pogorszyć właściwości hydrofobowe.
Wyzwania związane z trwałością: Nanopowłoki wymagają starannej aplikacji i mogą wymagać okresowego odnawiania w zastosowaniach o wysokim zużyciu.
Kompatybilność z podłożem: Różne formuły nanopowłok są wymagane dla metali, tworzyw sztucznych i podłoży ceramicznych stosowanych w konstrukcji złączy.
Specjalistyczne formuły elastomerów
Dodatki hydrofobowe: Związki elastomerowe mogą być formułowane z dodatkami hydrofobowymi, które migrują na powierzchnię, zapewniając długotrwałą hydrofobowość.
Optymalizacja twardości Shore'a: Twardość elastomeru wpływa zarówno na skuteczność uszczelnienia, jak i opór kapilarny, wymagając starannego wyważenia w celu uzyskania optymalnej wydajności.
Odporność chemiczna: Specjalistyczne formuły są odporne na degradację chemikaliami przemysłowymi, które mogłyby pogorszyć właściwości hydrofobowe.
Wymagania dotyczące przetwarzania: Zmodyfikowane elastomery mogą wymagać dostosowania parametrów formowania w celu utrzymania dystrybucji dodatków i wydajności.
Jak inżynierowie mogą zweryfikować zapobieganie działaniom kapilarnym?
Kompleksowe protokoły testowe zapewniają skuteczność odporności kapilarnej w rzeczywistych warunkach. Inżynierowie mogą walidować zapobieganie działaniu kapilarnemu poprzez standardowe testy zanurzeniowe z penetrantami barwnika w celu wizualizacji ścieżek wodnych, testy przyspieszonego starzenia, które symulują długotrwałe narażenie na działanie środowiska, testy cykli ciśnieniowych, które obciążają systemy uszczelniające, oraz badania walidacyjne w terenie, które potwierdzają wydajność w rzeczywistych warunkach pracy - te metody testowania dostarczają danych ilościowych na temat skuteczności odporności kapilarnej i identyfikują potencjalne tryby awarii przed wdrożeniem.
Laboratoryjne metody testowania
Test penetracyjny: Zanurz złącza w kolorowych roztworach barwników w celu wizualizacji ścieżek kapilarnych i pomiaru odległości penetracji w czasie.
Testowanie różnicy ciśnień: Zastosuj kontrolowane różnice ciśnień, monitorując jednocześnie infiltrację wilgoci poprzez działanie kapilarne.
Cykl termiczny: Poddawać złącza cyklom temperaturowym, monitorując rozwój ścieżek kapilarnych spowodowanych rozszerzalnością cieplną/kurczliwością.
Narażenie chemiczne: Przetestuj odporność kapilarną po wystawieniu na działanie odpowiednich chemikaliów przemysłowych, które mogą degradować hydrofobową obróbkę.
Protokoły przyspieszonego starzenia
Test ekspozycji na promieniowanie UV: Symulacja wieloletniej ekspozycji na światło słoneczne w celu oceny trwałości powłoki hydrofobowej i odporności kapilarnej.
Testy w mgle solnej: Testy w mgle solnej ASTM B1174 ocenia odporność kapilarną w środowiskach morskich o wysokim stężeniu soli.
Cykl wilgotności: Kontrolowane cykle wilgotności testują odporność kapilarną w zmiennych warunkach wilgotności typowych dla zastosowań przemysłowych.
Szok temperaturowy: Gwałtowne zmiany temperatury obciążają systemy uszczelniające i mogą powodować powstawanie ścieżek kapilarnych w wyniku różnicy rozszerzalności cieplnej.
Badania walidacyjne w terenie
Monitorowanie środowiska: Wdrażanie oprzyrządowanych złączy w rzeczywistych środowiskach roboczych w celu monitorowania przenikania wilgoci przez dłuższy czas.
Korelacja wydajności: Porównanie wyników testów laboratoryjnych z wynikami terenowymi w celu walidacji protokołów testowych i ulepszenia metod projektowania.
Analiza awarii: Analizuj awarie w terenie, aby zidentyfikować mechanizmy działania kapilarnego, które nie zostały uchwycone w testach laboratoryjnych.
Śledzenie długoterminowe: Monitoruj działanie złącza przez wiele lat, aby zrozumieć długoterminowe wzorce degradacji rezystancji kapilarnej.
Wnioski
Zapobieganie podciąganiu kapilarnemu w wilgotnych środowiskach wymaga zrozumienia fizyki wody i wdrożenia kompleksowych strategii projektowych, które uwzględniają mikroskopijne ścieżki infiltracji pomijane przez konwencjonalne metody uszczelniania. Dzięki strategicznemu wykorzystaniu stożkowych geometrii, hydrofobowych materiałów, wielostopniowych systemów uszczelniających i rygorystycznych testów walidacyjnych, inżynierowie mogą tworzyć prawdziwie wodoodporne złącza, które zachowują integralność elektryczną w najtrudniejszych warunkach. W Bepto zintegrowaliśmy te zasady odporności kapilarnej z naszymi wodoodpornymi złączami, pomagając klientom uniknąć kosztownych awarii i osiągnąć niezawodne działanie w zastosowaniach morskich, przemysłowych i zewnętrznych. Pamiętaj, że najlepsze wodoodporne złącze to takie, które przede wszystkim zapobiega przedostawaniu się wody 😉
Najczęściej zadawane pytania dotyczące zapobiegania działaniu kapilarnemu
P: Jak daleko może przemieszczać się woda dzięki działaniu kapilarnemu w złączach?
A: Woda może przemieszczać się na odległość 2-5 centymetrów poprzez działanie kapilarne w typowych szczelinach złącza o wielkości 0,1-0,5 mm. Dokładna odległość zależy od wymiarów szczeliny, materiałów powierzchni i właściwości napięcia powierzchniowego wody.
P: Czy złącza o stopniu ochrony IP68 zapobiegają podciąganiu kapilarnemu?
A: Stopień ochrony IP68 testuje masowe wnikanie wody, ale nie testuje odporności na działanie kapilarne. Wiele złączy IP68 może nadal doświadczać infiltracji wilgoci przez ścieżki kapilarne wzdłuż interfejsów kablowych.
P: Jaki rozmiar szczeliny całkowicie zapobiega działaniu kapilarnemu?
A: Szczeliny większe niż 2-3 mm zazwyczaj nie mogą wspierać działania kapilarnego z powodu niewystarczających sił napięcia powierzchniowego. Jednak tak duże szczeliny utrudniają uszczelnienie przed wnikaniem wody luzem.
P: Jak często należy odnawiać powłoki hydrofobowe?
A: Odnawianie powłoki hydrofobowej zależy od ekspozycji środowiska, ale zazwyczaj waha się od 2-5 lat w trudnych warunkach do ponad 10 lat w środowiskach chronionych. Regularne testy mogą określić optymalne interwały odnawiania.
P: Czy w pionowych trasach kablowych może występować podciąganie kapilarne?
A: Tak, działanie kapilarne może pokonać grawitację w pionowych trasach kablowych, zwłaszcza w wąskich szczelinach, gdzie siły napięcia powierzchniowego przewyższają siły grawitacji. Odpowiednie bariery kapilarne pozostają niezbędne niezależnie od orientacji kabla.
-
