Innledning
Har du noen gang lurt på hvorfor noen vanntette kontakter svikter etter bare noen måneders utendørs eksponering, mens andre holder i flere tiår i tøffe marine miljøer? Hemmeligheten ligger i å velge riktig tetningsmekanisme - en beslutning som kan være avgjørende for hele det elektriske systemet ditt. O-ringer gir dynamisk tetting1 for flyttbare tilkoblinger, pakninger gir kostnadseffektiv statisk tetting for permanente installasjoner, mens innstøping gir den ultimate beskyttelsen gjennom fullstendig innkapsling, hver for seg med spesifikke bruksområder basert på miljøkrav og vedlikeholdskrav.
I forrige uke ringte Marcus fra et solcelleinstallasjonsfirma i Phoenix til meg i frustrasjon. Teamet hans hadde installert 500 koblingsbokser for solcellepaneler med enkle pakninger, i trygg forvissning om at de hadde valgt riktig løsning. Etter monsunsesongen i Arizona hadde 30% av koblingene sviktet på grunn av vanninntrengning, noe som hadde forårsaket skader for $150 000 og truet omdømmet deres hos en stor forsyningskunde.
Innholdsfortegnelse
- Hva er de tre viktigste tetningsmetodene for vanntette kontakter?
- Hvordan fungerer O-ringstetninger i vanntette kontakter?
- Når bør du velge pakningstetting?
- Hvorfor er potting den ultimate forseglingsmetoden?
- Hvordan velge riktig tetningsmetode for ditt bruksområde?
- Vanlige spørsmål om vanntett kontaktforsegling
Hva er de tre viktigste tetningsmetodene for vanntette kontakter?
Det er avgjørende for alle ingeniører og innkjøpere som arbeider med vanntette koblinger, å forstå de grunnleggende forskjellene mellom tetningsmekanismene. Hver metode har sine egne fordeler og begrensninger som har direkte innvirkning på ytelse, kostnader og vedlikeholdskrav.
De tre primære tetningsmetodene er O-ringstetninger for dynamiske applikasjoner som krever regelmessig tilgang, pakningstetninger for statiske installasjoner som prioriterer kostnadseffektivitet, og innstøpningsmasser for permanent beskyttelse i ekstreme miljøer.

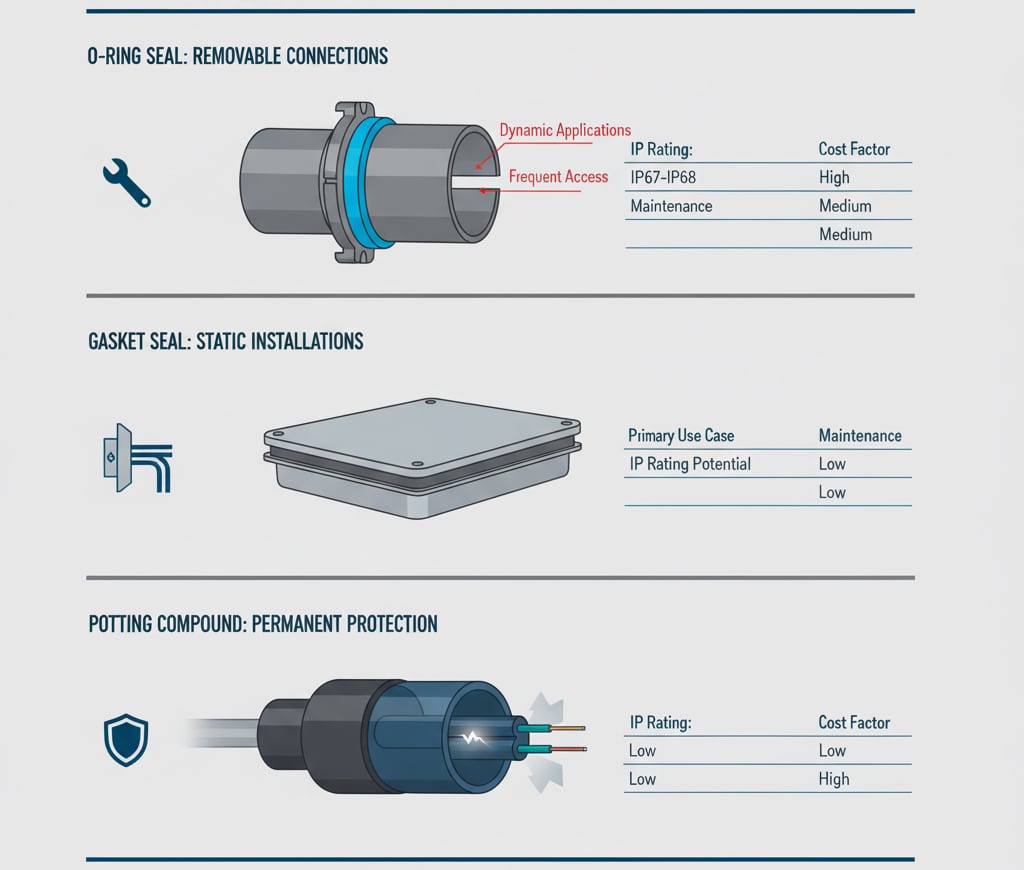

Oversikt over sammenligning av forseglingsmetoder
| Forseglingsmetode | Primært bruksområde | IP-klassifisering Potensial | Vedlikeholdsnivå | Kostnadsfaktor |
|---|---|---|---|---|
| O-ring | Avtakbare tilkoblinger | IP67-IP68 | Høy (periodisk utskifting) | Medium |
| Pakning | Statiske installasjoner | IP65-IP67 | Lav (inspiseres årlig) | Lav |
| Potting | Permanent beskyttelse | IP68-IP69K | Ingen (permanent forsegling) | Høy |
Viktige prestasjonsfaktorer
Effektiviteten til en hvilken som helst tetningsmetode avhenger av flere kritiske faktorer:
Miljømessige forhold: Temperaturendringer, kjemisk eksponering og UV-stråling påvirker alle tetningenes levetid. O-ringer utmerker seg ved ekstreme temperaturer, men krever kontroll av materialkompatibilitet. Pakninger gir bred kjemisk motstand, men kan brytes ned under UV-eksponering. Potting gir omfattende beskyttelse, men krever nøye materialvalg for å sikre kompatibilitet med termisk ekspansjon.
Krav til søknaden: Dynamiske bruksområder som krever hyppig tilgang, favoriserer O-ringløsninger, mens permanente installasjoner drar nytte av potting. Pakninger er gode i semi-permanente installasjoner der det er behov for sporadisk tilgang.
Overholdelse av regelverk: Ulike bransjer krever spesifikke tetningsstandarder. Marine bruksområder krever ofte innstøpte løsninger for kritiske systemer, mens bilindustrien kan akseptere O-ringstetning for komponenter som kan vedlikeholdes.
Hvordan fungerer O-ringstetninger i vanntette kontakter?
O-ringstetning er den mest allsidige tilnærmingen til vanntett kontaktdesign, og gir pålitelig beskyttelse samtidig som servicevennligheten opprettholdes - en kritisk faktor i mange industrielle bruksområder.
O-ringstetninger skaper vanntette barrierer gjennom kontrollert kompresjon av elastomerringer i nøyaktig bearbeidede spor, noe som gir pålitelig tetning samtidig som det tillater gjentatte til- og frakoblingssykluser.
Mekanikk for O-ringstetning
Vitenskapen bak O-ringstetning er basert på kontrollert deformasjon. Når O-ringen er riktig montert, komprimeres den med 15-25% av tverrsnittsdiameteren, noe som skaper intim kontakt med både rilleveggene og paringsflaten. Denne kompresjonen genererer tetningskraften samtidig som elastisiteten opprettholdes for gjentatt bruk.
Overveielser rundt materialvalg:
- Nitril (NBR): Allsidig, -40 °C til +100 °C, utmerket oljebestandighet
- Viton (FKM): Høy temperatur, -20 °C til +200 °C, overlegen kjemisk motstand
- EPDM: Værbestandighet, -50 °C til +150 °C, utmerket ozonbestandighet
- Silikon: Næringsmiddelapplikasjoner, -60 °C til +200 °C, FDA-kompatible alternativer
Eksempel på anvendelse i den virkelige verden
Jeg husker at jeg jobbet med Ahmed, en teknisk leder ved et petrokjemisk anlegg i Kuwait. Teamet hans trengte vanntette koblinger for instrumentering i et kjemisk aggressivt miljø med høy temperatur. Standard NBR O-ringer sviktet i løpet av noen måneder på grunn av hydrogensulfideksponering.
Vi gikk over til Viton O-ringer med spesialdesignede spor som er optimalisert for termisk ekspansjon. Resultatet? Tre års drift uten en eneste tetningsfeil, noe som sparte anlegget for over $300 000 i uplanlagt vedlikehold og produksjonstap.
Beste praksis for montering av O-ringer
Riktig montering er avgjørende for at O-ringen skal lykkes:
- Groove Design: Følg AS568- eller ISO 3601-standarder2 for notdimensjoner
- Overflatebehandling: Oppretthold 16-32 RMS overflatefinish på tetningsflater
- Installasjonsverktøy: Bruk riktig installasjonsverktøy for å hindre at det oppstår knekk eller vridning
- Smøring: Påfør kompatibelt smøremiddel for å lette installasjonen og forbedre tetningen
Når bør du velge pakningstetting?
Pakningstetting er en økonomisk tilnærming til vanntett kontaktdesign, og egner seg spesielt godt til bruksområder der kostnadsoptimalisering og enkel installasjon prioriteres.
Pakningstetting gir effektiv vannbeskyttelse gjennom flate eller formede elastomerplater som komprimeres mellom sammenstøtende overflater, noe som gir kostnadseffektive løsninger for statiske bruksområder med moderat miljøeksponering.
Pakningstyper og bruksområder
Flate pakninger: Enkle utstansede ark som er ideelle for store, flate tetningsflater. Vanlig i koblingsbokser og panelmonterte kontakter der det er plass til brede tetningsflater.
Formede pakninger: Støpte eller ekstruderte profiler som følger komplekse koblingsgeometrier. Disse gir bedre tetning på trange steder, men krever spesialtilpasset verktøy.
Pakninger med selvklebende bakside: Forhåndspåført lim eliminerer installasjonsfeil og sikrer riktig posisjonering. Populær i monteringsoperasjoner med høyt volum.
Materialalternativer og materialvalg
| Materiale | Temperaturområde | Viktige fordeler | Typiske bruksområder |
|---|---|---|---|
| Neopren | -40 °C til +100 °C | Værbestandig, flammehemmende | Utendørs kabinetter |
| Silikonskum | -55 °C til +200 °C | Kompresjonsinnstilt motstand | Bruksområder med høy temperatur |
| EPDM | -50 °C til +150 °C | Ozonbestandighet, lang levetid | Automotive, marine |
| Polyuretan | -30 °C til +80 °C | Slitestyrke, fleksibilitet | Industrielt utstyr |

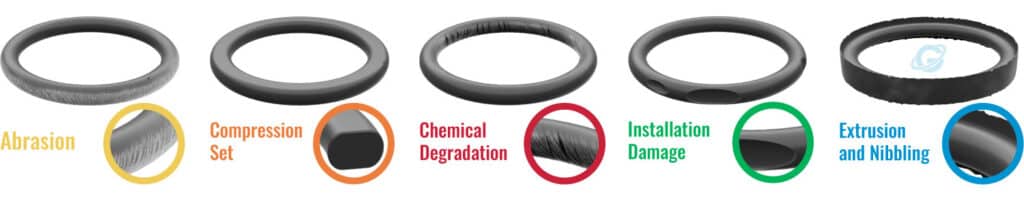

Begrensninger for tetning av pakninger
Selv om pakningstetting er kostnadseffektiv, har den iboende begrensninger:
Kompresjonssett3: Over tid mister pakninger evnen til å opprettholde tetningskraften, spesielt under konstant kompresjon og temperatursvingninger.
Installasjonens følsomhet: Ujevn kompresjon kan skape lekkasjeveier. Riktige momentspesifikasjoner og -rekkefølge er avgjørende.
Begrenset gjenbrukbarhet: De fleste pakninger er engangsartikler, noe som gjør vedlikeholdet dyrere enn O-ring-løsninger.
Hvorfor er potting den ultimate forseglingsmetoden?
For bruksområder som krever absolutt vanntett integritet, gir innstøpningsmasser uovertruffen beskyttelse ved å kapsle sårbare tilkoblingspunkter helt inn.
Potting skaper permanente vanntette tetninger ved å fylle kontakthulrom med flytende forbindelser som herder til faste, ugjennomtrengelige barrierer, noe som eliminerer alle potensielle lekkasjeveier samtidig som det gir mekanisk avlastning.
Potting Compound Kategorier
Epoksyforbindelser: Utmerket vedheft og kjemisk motstand, ideell for permanente installasjoner. Herder ved romtemperatur eller med varmeakselerasjon. Shore-hardhet4 vanligvis 70D-85D.
Polyuretanforbindelser: Overlegen fleksibilitet og slagfasthet. Bedre ytelse ved termisk sykling enn epoksy. Shore-hardhet 30A-70D gjør det mulig å tilpasse seg stress.
Silikonforbindelser: Fremragende temperaturområde (-65 °C til +200 °C) og UV-bestandighet. Lavere mekanisk styrke, men utmerket for utendørs bruk som krever fleksibilitet.
Avanserte potteteknikker
Vakuum-potting5: Eliminerer luftbobler som kan skape lekkasjeveier. Viktig for kritiske bruksområder som krever 100% tomromfri innkapsling.
To-trinns potting: Første forsegling med hurtigherdende masse etterfulgt av full innkapsling. Reduserer behandlingstiden og sikrer samtidig fullstendig beskyttelse.
Selektiv potting: Beskytter kun kritiske områder, samtidig som tilgangen til komponenter som kan repareres opprettholdes. Krever presis maskering og påføringskontroll.
Ytelsesmessige fordeler
Potting gir flere unike fordeler:
- Fullstendig miljømessig isolasjon: Ingen lekkasjeveier eksisterer når den er herdet på riktig måte
- Mekanisk beskyttelse: Innkapsling gir slag- og vibrasjonsmotstand
- Avlastning: Gradvis overgang til ny stivhet reduserer kabelens spenningskonsentrasjon
- Forebygging av korrosjon: Eliminerer fukt- og oksygentilgang til metallkomponenter
Bransjespesifikke krav
Ulike bransjer har utviklet spesialiserte standarder for innstøping:
Luft- og romfart: AS9100-kvalitetskrav, flammehemmende forbindelser, avgassingsspesifikasjoner
Marine: DNV GL-godkjenning, nedsenkingstesting i saltvann, validering av UV-bestandighet
Bilindustrien: IATF 16949-samsvar, krav til termisk sykling, testing av kjemisk kompatibilitet
Hvordan velge riktig tetningsmetode for ditt bruksområde?
Valg av optimal tetningsmetode krever systematisk evaluering av miljøforhold, ytelseskrav og livssykluskostnader.
Valg av tetningsmetode avhenger av en avveining mellom miljøbeskyttelseskrav, behov for vedlikeholdstilgjengelighet, kostnadsbegrensninger og forskriftsmessige standarder som er spesifikke for ditt bruksområde.
Rammeverk for beslutningsmatrise
| Faktor | Prioritering av O-ringer | Prioritering av pakninger | Prioritering av potting |
|---|---|---|---|
| Servicevennlighet | Høy | Medium | Ingen |
| Miljøets alvorlighetsgrad | Medium | Lav | Høy |
| Opprinnelig kostnad | Medium | Lav | Høy |
| Livssykluskostnader | Medium | Høy | Lav |
| Installasjonens kompleksitet | Medium | Lav | Høy |
Sjekkliste for miljøvurdering
Temperaturhensyn:
- Driftsområde: Kontinuerlig vs. intermitterende eksponering
- Termisk sykling: Hyppighet og omfang av temperaturendringer
- Termisk sjokk: Raske temperaturoverganger
Kjemisk eksponering:
- Rengjøringsmidler: Frekvens og konsentrasjon
- Prosesskjemikalier: Direkte kontakt vs. eksponering for damp
- Kompatibel med drivstoff: Bensin, diesel, hydrauliske væsker
Mekanisk stress:
- Vibrasjonsnivåer: Frekvens og amplitude
- Motstand mot støt: Krav til falltest
- Bøyesykluser: Forventninger til kabelbevegelser
Rammeverk for kostnadsanalyse
Innledende kostnader:
- Materialkostnader per enhet
- Krav til verktøy og utstyr
- Arbeids- og behandlingstid
- Kvalitetskontroll og testing
Livssykluskostnader:
- Vedlikeholdshyppighet og -kompleksitet
- Tilgjengelighet av reservedeler
- Kostnader for nedetid under service
- Hensyn til avhending etter endt levetid
Matrise for overholdelse av regelverk
Ulike bruksområder krever spesifikke sertifiseringer:
Marine bruksområder: Minimum IP68, saltspraytesting (ASTM B117), UV-motstand (ASTM G154)
Bilindustrien: IP67-standard, termisk sykling (IEC 60068), vibrasjonsmotstand (ISO 16750)
Industriell: IP65-IP67 typisk, kjemisk kompatibilitetstesting, flammehemming (UL94)
Konklusjon
Valget mellom O-ring, pakning og potting som tetningsmetode avgjør til syvende og sist hvor pålitelig og kostnadseffektivt det vanntette kontaktsystemet ditt er på lang sikt. O-ringer utmerker seg der servicevennlighet er viktig, pakninger gir økonomiske løsninger for moderate miljøer, og potting gir kompromissløs beskyttelse for kritiske bruksområder. Hos Bepto Connector har vi sett hvordan det riktige tetningsvalget kan forandre prosjektresultatene - fra å forhindre kostbare feil til å muliggjøre nye bruksområder i ekstreme miljøer. Nøkkelen er å tilpasse tetningsteknologien til dine spesifikke krav i stedet for å velge det rimeligste alternativet. Husk at den dyreste tetningen er den som svikter når du trenger den som mest! 😉.
Vanlige spørsmål om vanntett kontaktforsegling
Spørsmål: Hvor lenge varer O-ringer i vanntette kontakter?
A: O-ringenes levetid varierer vanligvis fra 2-10 år, avhengig av materiale, miljø og bruksfrekvens. Viton O-ringer holder ofte i mer enn 5 år under moderate forhold, mens NBR kan kreve årlig utskifting i tøffe kjemikalier. Regelmessig inspeksjon og riktig montering forlenger levetiden betydelig.
Spørsmål: Kan jeg bruke pakninger på nytt når jeg utfører service på vanntette kontakter?
A: De fleste pakninger er engangskomponenter som mister sin tettende effekt etter komprimering. Gjenbruk av pakninger kan føre til vanninntrengning og systemfeil. Kun spesialdesignede gjenbrukbare pakninger med minimalt kompresjonssett bør vurderes for flere installasjoner, og kun etter nøye inspeksjon.
Spørsmål: Hva er forskjellen mellom IP67- og IP68-klassifiseringer for innstøpte kontakter?
A: IP67 beskytter mot midlertidig nedsenking i vann opp til 1 meter i 30 minutter, mens IP68 gir beskyttelse ved kontinuerlig nedsenking på dybder som er spesifisert av produsenten. Innstøpte kontakter kan oppnå begge klassifiseringene, avhengig av valg av blanding og påføringsteknikk.
Spørsmål: Hvordan forhindrer jeg luftbobler når jeg potter vanntette kontakter?
A: Bruk vakuuminnstøpningsutstyr for å fjerne luft før blandingen herder, velg forbindelser med lav viskositet som flyter lett rundt komponentene, og påfør innstøpningen i flere tynne lag i stedet for i én tykk omgang. Riktig avgassing av blandingen før påføring er også avgjørende.
Spørsmål: Hvilken tetningsmetode fungerer best for bruksområder med høy temperatur?
A: Ved temperaturer over 150 °C er O-ringer i silikon eller høytemperatur-pottemasse best egnet. Pakninger har vanligvis lavere temperaturgrenser. Viton O-ringer tåler opptil 200 °C, mens spesialiserte silikonmasser tåler 250 °C+ kontinuerlig.
-
