Kad Roberts, vecākais elektrotehnikas inženieris no naftas ķīmijas rūpnīcas Teksasā, pirms trim mēnešiem man piezvanīja, viņš bija samulsis. “Samuēl, mūsu specifikācijā ir norādīts, ka nepieciešami ‘Metal Mech’ kabeļu uzmavas, bet dažādi piegādātāji to interpretē atšķirīgi. Vai vari paskaidrot, ko tas tieši nozīmē?” Šāda neskaidrība mūsu nozarē ir daudz izplatītāka, nekā varētu domāt.
“Metal Mech” kabeļu uzmavas ir mehāniski noslēgtas metāla kabeļu uzmavas, kurās izmantotas kompresijas noslēgšanas sistēmas, nevis līmes vai pildījuma savienojumi, nodrošinot izcilu uzticamību un ekspluatācijas ērtumu prasīgās rūpnieciskās lietojumprogrammās.
Termins “Metal Mech” nav standartizēts visā nozarē, kas rada neskaidrības inženieriem un iepirkumu speciālistiem. Tomēr, lai pieņemtu informētus lēmumus par specifikācijām, ir ļoti svarīgi saprast, ko šis apzīmējums parasti nozīmē un kā tas atšķiras no citiem kabeļu uzmavu veidiem. Ļaujiet man izskaidrot visu, kas jums jāzina. 😉
Satura rādītājs
- Ko īsti nozīmē termins “metāla mehānisma” kabeļu uzmavu kontekstā?
- Kā darbojas metāla mehāniskās kabeļu uzmavas?
- Kādas ir galvenās metāla mehānisko kabeļu uzmavu priekšrocības?
- Kad jānorāda metāla mehāniskie kabeļu savienotāji?
- Kā metāla mehāniskās blīves salīdzināt ar citiem veidiem?
- BIEŽĀK UZDOTIE JAUTĀJUMI
Ko īsti nozīmē termins “metāla mehānisma” kabeļu uzmavu kontekstā?
Ļaujiet man paskaidrot šo nozares terminoloģiju, kas rada tik daudz neskaidrību.
“Metal Mech” ir nozares saīsinājums metāla kabeļu uzmavām ar mehāniskām blīvējuma sistēmām, atšķirot tās no kompresijas uzmavām, kas balstās vienīgi uz elastomēra deformāciju, vai barjeru uzmavām, kas izmanto podiņu maisījumi1 aizsardzībai.
Terminoloģijas izskaidrošana
“Metāls” attiecas uz konstrukcijas materiālu – parasti misiņu, nerūsējošo tēraudu vai alumīnija sakausējumu. Tas uzreiz liecina, ka salikums var izturēt augstākas temperatūras, mehānisku slodzi un korozīvu vidi salīdzinājumā ar plastmasas alternatīvām.
“Mech” (mehānisks) norāda uz blīvējuma metodiku. Tā vietā, lai paļautos tikai uz gumijas blīvju saspiešanu vai ķīmiskajiem barjeras materiāliem, šie uzmavas izmanto mehāniskas detaļas, lai izveidotu un uzturētu blīvējumu.
Nozares konteksts un izmantošana
Kad Roberta specifikācijā tika pieprasītas “Metal Mech” uzmavas, inženieru komanda īpaši pieprasīja kabeļu uzmavas, kas varētu būt:
- Izjaukts apkopes nolūkā
- Pēc kabeļu nomaiņas atkārtoti noslēgts
- Pārbaudīts bez iznīcināšanas
- Uzticams kritiskās lietojumprogrammās
Šī terminoloģija attīstījās nozarēs, kur kabeļu pārseguma bojājums nav tikai neērtības, bet var izraisīt katastrofālas sekas. Naftas ķīmijas, jūras naftas un kodolenerģētikas iekārtas veicināja šo sarežģīto blīvējuma sistēmu attīstību.
Izplatītas nepareizas priekšstatu
Daudzi cilvēki uzskata, ka “Metal Mech” nozīmē vienkārši “metāla kabeļu uzmava”, bet tas neņem vērā svarīgo mehāniskās blīvējuma aspektu. Standarta kompresijas uzmavas, pat ja tās ir izgatavotas no metāla, galvenokārt balstās uz elastomēra deformāciju. Patiesās mehāniskās uzmavas ietver papildu blīvējuma mehānismus.
Kā darbojas metāla mehāniskās kabeļu uzmavas?
Darbības principa izpratne palīdz izskaidrot, kāpēc šīs dziedzeri ir tik dārgi un tiek izmantoti specifikācijās.
Metāla mehāniskajās kabeļu uzmavās tiek izmantotas daudzpakāpju kompresijas sistēmas ar mehānisku ieķīlāšanu, progresīviem blīvējuma gredzeniem un spriegojuma atvieglojuma mehānismiem, kas rada liekas blīvējuma barjeras, vienlaikus saglabājot ekspluatācijas spēju.
Mehāniskā blīvējuma process
Ļaujiet man izskaidrot, kas notiek tipiska metāla mehāniskā uzmavas uzstādīšanas laikā:
1. posms: kabeļa ievietošana
Kabeļš iet caur uzgriezni, un mehāniskais blīvējums ir novietots ap kabeļa apvalku.
2. posms: primārā kompresija
Kad kompresijas uzgrieznis tiek pievilkts, mehāniskie ķīļi vai konusi sāk saspiest blīvējuma elementus radiāli uz iekšu pret kabeli.
3. posms: pakāpeniska blīvējuma uzklāšana
Vairāki blīvējuma gredzeni secīgi saspiežas, veidojot papildu barjeras. Atšķirībā no vienkāršām kompresijas uzgriežņiem, katru gredzenu var individuāli optimizēt dažādām blīvējuma funkcijām.
4. posms: spriegojuma atvieglojuma ieslēgšanās
Mehāniskie satveršanas elementi saķeras ar kabeļa apvalku, nodrošinot izcilu deformācijas atvieglojums2 salīdzinājumā ar sistēmām, kurās tiek izmantota tikai berze.

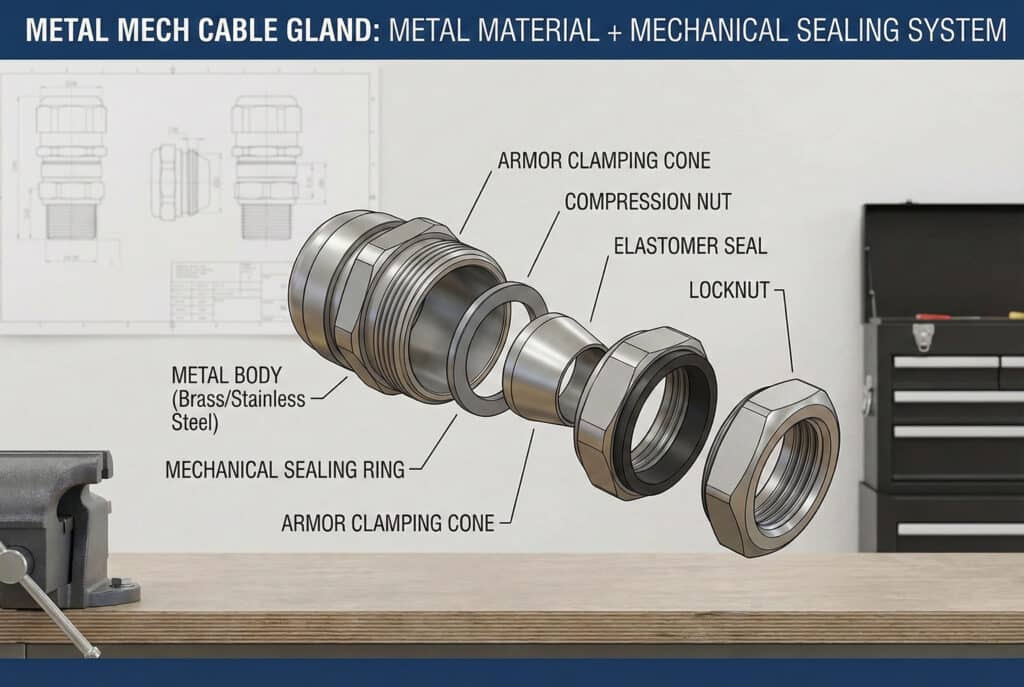

Iekšējo komponentu sadalījums
| Sastāvdaļa | Materiāls | Funkcija | Priekšrocība |
|---|---|---|---|
| Ķermenis | Misiņš/SS316 | Strukturālie mājokļi | Izturība pret koroziju, izturība |
| Saspiešanas konuss | Misiņš/SS316 | Spēka sadale | Vienmērīgs blīvējuma spiediens |
| Blīvēšanas gredzeni | NBR/EPDM/Viton | Vides barjera | Ķīmiskā saderība |
| Sasprindzinājuma mazināšana | Metāls/kompozīts | Kabeļa satvērums | Mehāniska aizturēšana |
| Bloķēšanas uzgrieznis | Misiņš/SS316 | Kompresijas kontrole | Precīza griezes momenta pielietošana |
Kāpēc “mehāniskais” ir tik svarīgs
Hassan, kurš vada ķīmiskās pārstrādes rūpnīcu Kuveitā, šo mācību apguva smagā ceļā. Viņa sākotnējās kompresijas gredzenu savienojumi pēc diviem gadiem sabojājās, jo elastomēra noārdīšanās3. Mūsu piegādātās mehāniskās dziedzeri, kas tika izmantoti kā rezerves daļas, jau vairāk nekā piecus gadus darbojas nevainojami, jo:
- Kontrolēta kompresija: Mehāniskās sistēmas novērš pārspiedienu, kas bojā blīvējumus
- Progresīva iesaistīšanās: Vairāki blīvējuma posmi nodrošina rezerves sistēmu
- Lietošanas iespējas: Komponenti var pārbaudīt un nomainīt atsevišķi
- Stabila veiktspēja: Mazāk atkarīgs no uzstādīšanas tehnikas
Kādas ir galvenās metāla mehānisko kabeļu uzmavu priekšrocības?
Pēc tūkstošiem šo dziedzeru uzstādīšanas dažādās nozarēs, es varu izcelt to izteiktās priekšrocības.
Metāla mehāniskie kabeļu uzmavas nodrošina izcilu ilgtermiņa uzticamību, ekspluatācijas ērtumu un darbības stabilitāti salīdzinājumā ar standarta kompresijas uzmavām, tādēļ tās ir neaizstājamas kritiskās lietojumprogrammās, neskatoties uz augstākajām sākotnējām izmaksām.
Uzticamības priekšrocības
Pagarināts kalpošanas laiks: Mūsu metāla mehāniskās uzgriežņi parasti kalpo 15–25 gadus rūpnieciskā vidē, salīdzinot ar 5–10 gadiem standarta kompresijas tipiem. Mehāniskā blīvējuma sistēma saglabā integritāti pat tad, ja elastomēri noveco.
Temperatūras stabilitāte: Lai gan standarta blīvēm var samazināties blīvējuma efektivitāte ekstremālos temperatūras apstākļos, mehāniskās sistēmas nodrošina vienmērīgu saspiešanu visā darbības diapazonā (mūsu misiņa vienībām no -40 °C līdz +150 °C).
Izturība pret spiedienu: Mehāniskā konstrukcija efektīvāk sadala spriedzi, ļaujot šīm dziedzeriem izturēt augstāku iekšējo spiedienu bez blīvējuma bojājumiem.
Pārbaudāmības priekšrocības
Lauka uzturēšana: Atšķirībā no podveida vai pastāvīgi saspiestajām blīvēm, metāla mehāniskās vienības var izjaukt, lai veiktu pārbaudi, nomainītu blīvi vai mainītu kabeli, nesabojājot blīvi.
Prognozējamā apkope: Mehānisko komponentu vizuālā pārbaude ļauj apkopes komandām prognozēt un novērst kļūdas, nevis reaģēt uz tām.
Īpašumtiesību izmaksas: Lai gan sākotnējās izmaksas ir par 40–60% augstākas nekā standarta uzgriežņiem, iespēja apkalpot un atkārtoti izmantot šīs vienības bieži vien samazina kopējās īpašumtiesību izmaksas visā iekārtas ekspluatācijas ciklā.
Veiktspējas stabilitāte
Roberta uzņēmums Teksasā jau trīs gadus izmanto mūsu metāla mehāniskās uzgriežņus. Viņa apkopes komanda ziņo:
- Nulle neplānotu kļūmju kritiskās lietojumprogrammās
- Konsekventa IP684 veiktspēja pat pēc vairākiem apkopes cikliem
- Samazināts apkopes dīkstāves laiks sakarā ar paredzamiem apkopes intervāliem
Konkrētas lietojumprogrammas priekšrocības
Bīstamās zonas: Pateicoties izturīgajai konstrukcijai un uzticamai hermētiskajai noslēgšanai, metāla mehāniskās uzmavas ir ieteicamas izmantošanai ATEX5 un IECEx sertificētas instalācijas.
Jūras vide: Salīdzinājumā ar standarta metāla uzmavām izcila izturība pret koroziju un sāls miglas iedarbību.
Augstas vibrācijas lietojumi: Mehāniskās fiksācijas sistēmas labāk iztur vibrācijas nekā tikai berzes spēka atslodzes sistēmas.
Kad jānorāda metāla mehāniskie kabeļu savienotāji?
Optimālo lietojumu izpratne nodrošina, ka jūs iegūsit maksimālu vērtību no šiem augstākās kvalitātes komponentiem.
Norādiet metāla mehāniskās kabeļu uzmavas kritiskām lietojumprogrammām, kurām nepieciešama ilgtermiņa uzticamība, izturība pret nelabvēlīgiem vides apstākļiem, ekspluatācijas ērtums vai kur kabeļu uzmavas bojājums var izraisīt drošības apdraudējumu vai būtiskus darbības traucējumus.
Primārie pieteikšanās kritēriji
Kritiskā infrastruktūra:
- Enerģijas ražošanas iekārtas
- Ūdens attīrīšanas iekārtas
- Transporta kontroles sistēmas
- Ārkārtas reaģēšanas aprīkojums
Skarbas vides:
- Jūras naftas platformas
- Ķīmiskās pārstrādes rūpnīcas
- Jūras iekārtas
- Tuksneša vai arktiskie apstākļi
Augstas uzticamības prasības:
- Kodoliekārtas
- Aviācijas un kosmosa zemes atbalsts
- Medicīniskās iekārtas
- Datu centra infrastruktūra
Izmaksu un ieguvumu analīzes sistēma
Novērtējot, vai norādīt metāla mehāniskās uzgriežņus, ņemiet vērā:
| Faktors | Standarta dziedzeris | Metāla mehāniskais uzgrieznis | Lēmuma ietekme |
|---|---|---|---|
| Sākotnējās izmaksas | $15-25 | $35-65 | 2-3 reizes augstāka sākotnējā cena |
| Kalpošanas laiks | 5-10 gadi | 15-25 gadi | Zemākas dzīves cikla izmaksas |
| Uzturēšana | Nomainiet visu vienību | Pakalpojumu komponenti | Samazināts dīkstāves laiks |
| Neveiksmes risks | Mērens | Ļoti zems | Kritiski svarīgi drošības lietojumiem |
| Vide | Ierobežots | Lielisks | Neaizstājams nelabvēlīgos apstākļos |
Kad NEizmantot metāla mehāniskās uzgriežņus
Es vienmēr sniedzu godīgus padomus par to, kad šīs prēmijas dziedzeri nav nepieciešami:
Standarta iekštelpu lietojumi: Biroju ēkas, dzīvojamās ēkas un kontrolētas vides reti attaisno papildu izmaksas.
Projekti ar ierobežotu budžetu: Ja lietojumam nav saistīti drošības riski vai smagi apstākļi, standarta kompresijas uzmavas nodrošina pietiekamu veiktspēju.
Īstermiņa instalācijas: Pagaidu vai īstermiņa projekti neļaus izmantot dzīves cikla priekšrocības.
Nelielas sekas izraisošas kļūdas: Lietojumi, kur sūkņa darbības traucējumi rada nelielas neērtības, nevis apdraud drošību vai izraisa būtiskus darbības traucējumus.

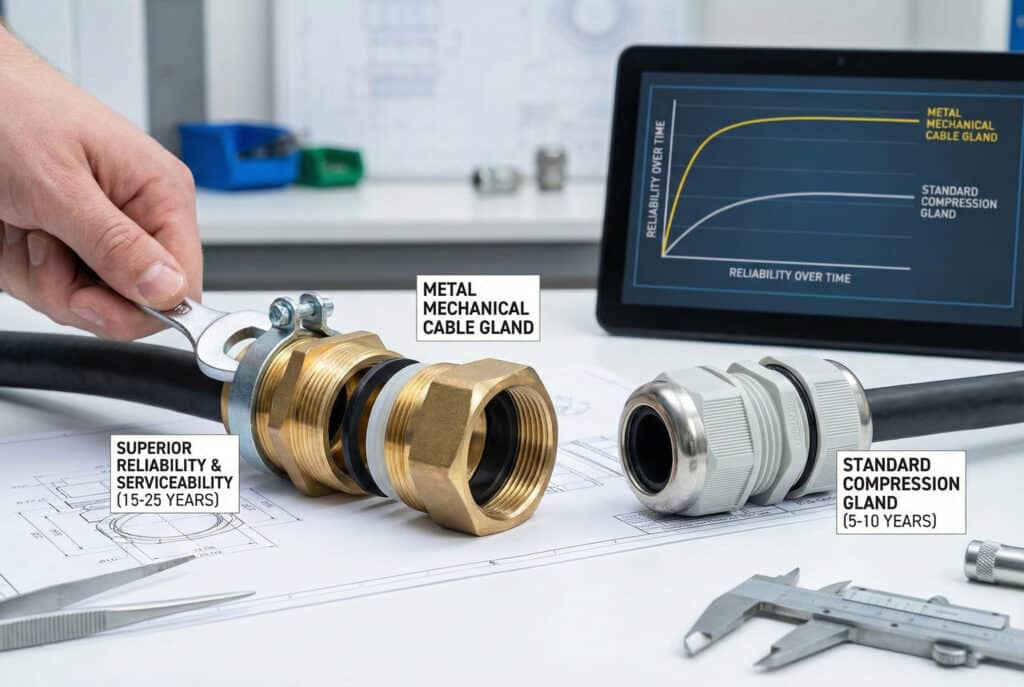

Kā metāla mehāniskās blīves salīdzināt ar citiem veidiem?
Konkurences situācijas izpratne palīdz optimizēt kabeļu uzmavu izvēles stratēģiju.
Metāla mehāniskās uzgriežņi ieņem premium segmentu, piedāvājot labāku veiktspēju salīdzinājumā ar kompresijas uzgriežņiem un barjeras uzgriežņiem, taču to cena ir ievērojami augstāka, tāpēc izvēle ir atkarīga no lietojuma kritiskuma un vides prasībām.
Visaptveroša salīdzinājuma matrica
| Funkcija | PVC kompresija | Nilona kompresija | Metāla saspiešana | Metāla mehānika | Barjera/Pods |
|---|---|---|---|---|---|
| Sākotnējās izmaksas | $ | $$ | $$$ | $$$$ | $$$$$ |
| Temperatūras diapazons | -10°C līdz +60°C | -40°C līdz +100°C | -40°C līdz +120°C | -40°C līdz +150°C | -40°C līdz +200°C |
| Ķīmiskā izturība | Ierobežots | Labi | Lielisks | Lielisks | Superior |
| Izmantojamība | Aizstāt tikai | Aizstāt tikai | Aizstāt tikai | Lietojams | Nav lietojams |
| Uzticamība | Pamati | Labi | Ļoti labi | Lielisks | Lielisks |
| Uzstādīšanas sarežģītība | Vienkāršs | Vienkāršs | Mērens | Mērens | Komplekss |
Veiktspēja laika gaitā
Standarta kompresijas uzgriežņi: Elastomēru novecošanās un elastības zuduma dēļ to veiktspēja pakāpeniski pasliktinās. Tipisks nomaiņas intervāls: 5–8 gadi.
Metāla mehāniskās uzgriežņi: Mehāniskā blīvējuma sistēma nodrošina stabilu darbību. Apkopes intervāls: 15–20 gadi, nepieciešamības gadījumā nomainot detaļas.
Barjeras dziedzeri: Lieliska sākotnējā veiktspēja, bet nav lietojams. Ja ir bojāts, jānomaina pilnībā.
Atlases lēmumu koks
Hassana pieredze Kuveitā ilustrē lēmuma pieņemšanas procesu:
- Pieteikuma novērtēšana: Ķīmiskā apstrāde (nelabvēlīga vide) ✓
- Kritiskuma novērtējums: Procesa drošība ir kritiska ✓
- Dzīves cikla analīze: 20 gadu iekārtas projektētais kalpošanas laiks ✓
- Budžeta apsvērumi: Piemaksa, kas pamatota ar drošības prasībām ✓
- Lēmums: Norādītās metāla mehāniskās uzgriežņi
Savukārt viņa biroju ēkas projektā standarta neilona kompresijas uzmavas nodrošināja atbilstošu veiktspēju par daudz zemākām izmaksām.
Reģionālās un nozares preferences
Ziemeļamerikas tirgi: Pārsvarā dod priekšroku barjeras dziedzeriem bīstamu zonu lietojumiem
Eiropas tirgi: Spēcīga priekšroka mehāniskajām dziedzeriem sakarā ar ekspluatācijas prasībām
Āzijas tirgi: Izmaksu ziņā jutīgi, bieži norāda metāla saspiešanu kā kompromisu
Naftas un gāzes rūpniecība: Galvenokārt metāla mehānisma izmantošana kritiskām lietojumprogrammām
Jūras rūpniecība: Jauktas preferences, pamatojoties uz konkrētiem kuģu prasībām
Secinājums
“Metal Mech” kabeļu uzmavas ir augstākās klases kabeļu ieejas risinājumi, kas nodrošina nepārspējamu uzticamību un ekspluatācijas ērtumu kritiskām lietojumprogrammām. Lai gan terminoloģija nav standartizēta, koncepcija ir skaidra: tās ir mehāniski noslēgtas metāla uzmavas, kas paredzētas ilgtermiņa darbībai sarežģītās vidēs.
Veiksmīgas specifikācijas atslēga ir atbilstoša uzgriežņa tipa izvēle atbilstoši lietošanas prasībām. Roberta naftas ķīmijas rūpnīcai metāla mehāniskie uzgriežņi bija būtiski drošībai un uzticamībai. Parastām ēku instalācijām tie būtu pārāk dārgi.
Bepto ražo metāla mehāniskās uzgriežņus atbilstoši augstākajiem standartiem, nodrošinot pilnīgu izsekojamību un sertifikāciju kritiskām lietojumprogrammām. Mūsu tehniskā komanda var palīdzēt Jums noteikt, kad šie augstākās kvalitātes komponenti ir pamatoti un kad Jūsu vajadzības efektīvāk apmierinās ekonomiskākas alternatīvas.
BIEŽĀK UZDOTIE JAUTĀJUMI
J: Kāda ir tipiska cenu atšķirība starp metāla mehāniskajām un standarta kompresijas uzgriežņiem?
A: Metāla mehāniskās uzgriežņi sākotnēji parasti maksā 2–3 reizes vairāk nekā standarta metāla kompresijas uzgriežņi. Tomēr to 15–25 gadu kalpošanas ilgums un ekspluatācijas ērtums bieži vien nodrošina zemākas kopējās īpašumtiesību izmaksas ilgtermiņa instalācijām.
J: Vai metāla mehāniskās kabeļu uzmavas var atkārtoti izmantot pēc kabeļa nomaiņas?
A: Jā, tā ir viena no to galvenajām priekšrocībām. Mehānisko blīvējuma sistēmu var izjaukt, pārbaudīt un vajadzības gadījumā atkal samontēt ar jauniem blīvējuma elementiem, tādējādi padarot to ideāli piemērotu lietojumiem ar mainīgām kabeļu prasībām.
J: Vai metāla mehāniskās uzgriežņi ir pieejami ar sprādziendrošības sertifikātiem?
A: Pilnīgi noteikti. Daudzas metāla mehāniskās uzgriežņi ir sertificēti atbilstoši ATEX, IECEx un UL standartiem, kas attiecas uz uzstādīšanu bīstamās zonās. Izturīgā mehāniskā konstrukcija faktiski uzlabo to piemērotību sprādziendrošām lietojumprogrammām.
J: Kā es varu uzzināt, vai manai lietojumprogrammai ir nepieciešami metāla mehāniskie uzmavas?
A: Apsveriet metāla mehānisko uzgriežņu izmantošanu, ja jūsu lietojumam ir nepieciešamas drošības kritiskas sistēmas, tas tiek izmantots nelabvēlīgos vides apstākļos, tam ir ilgs kalpošanas laiks (>15 gadi) vai augstas kļūmju izmaksas. Standarta iekštelpu lietojumiem parasti pietiek ar kompresijas uzgriežņiem.
J: Kāda apkope ir nepieciešama metāla mehāniskajām kabeļu uzmavām?
A: Pārbaudiet blīvējuma elementus ik pēc 5–7 gadiem un nepieciešamības gadījumā nomainiet tos. Ierīcēs, kas darbojas augstas vibrācijas apstākļos, ik gadu pārbaudiet kompresijas uzgriežņa griezes momentu. Mehāniskās detaļas parasti kalpo visu ekspluatācijas laiku, un to apkopes prasības ir minimālas.
-
