Dzelzceļa sistēmas kļūmes operatoriem izmaksā miljonus kavējumu un drošības risku veidā. Viena kabeļu uzmavas kļūme ātrgaitas vilcienā var izraisīt avārijas apstāšanos, pasažieru evakuāciju un regulatīvo iestāžu izmeklēšanu. Ritošā sastāva smagā ekspluatācijas vide prasa kabeļu uzmavas, kas var izturēt ekstremālas vibrācijas, temperatūras svārstības, elektromagnētiskos traucējumus un stingras ugunsdrošības prasības.
Kabeļu savienotāju izvēle dzelzceļa un ritošā sastāva lietojumiem prasa specializētus produktus, kas atbilst EN 45545 ugunsdrošības standarti1, IP68 blīvējums2, vibrācijas izturība saskaņā ar EN 613733, un EMC atbilstība4 signāla integritātei. Standarta rūpnieciskie kabeļu savienotāji vienkārši nespēj izpildīt dzelzceļa vides unikālās prasības, tāpēc pareiza izvēle ir ļoti svarīga darbības drošībai un uzticamībai.
Pagājušajā mēnesī saņēmu steidzamu zvanu no Markusa, galvenā inženiera lielākajā Vācijas ritošā sastāva ražotājā Minhenē. Viņu jaunā ātrgaitas vilciena prototips nebija izturējis kritiskos vibrācijas testus kabeļu savienojumu atslābuma dēļ, apdraudot 50 miljonu eiro vērtā projekta termiņus. Tuvojoties regulatīvo iestāžu apstiprinājuma termiņiem un riskējot ar reputāciju, Markusam bija nepieciešami tūlītēji risinājumi, kas varētu izturēt smago dzelzceļa vidi 😉
Satura rādītājs
- Kas padara dzelzceļa kabeļu uzmavu prasības unikālas?
- Kādiem standartiem jāatbilst dzelzceļa kabeļu uzmavām?
- Kā izvēlēties kabeļu uzmavas dažādiem ritošā sastāva pielietojumiem?
- Kādas ir kritiskās veiktspējas prasības?
- Kā izvairīties no bieži sastopamajām kļūdām, izvēloties dzelzceļa kabeļu uzmavas?
- FAQ par dzelzceļa kabeļu uzmavām
Kas padara dzelzceļa kabeļu uzmavu prasības unikālas?
Dzelzceļa vide ir visgrūtākā vide transporta elektriskajām detaļām.
Dzelzceļa kabeļu uzmavas ir jāiztur ekstremālas vibrācijas, temperatūras svārstības no -40 °C līdz +85 °C, elektromagnētiskos traucējumus no vilces sistēmām, ugunsdrošības prasības un jāuztur IP68 hermētiskums desmitiem gadu garumā. Šie sarežģītie apstākļi izslēdz lielāko daļu standarta rūpniecisko kabeļu uzmavu.
Vides izaicinājumi
Vibrācijas un trieciena izturība
Dzelzceļa transportlīdzekļi ir pakļauti lielai mehāniskai slodzei:
- Frekvenču diapazons: 0,5–150 Hz nepārtraukta vibrācija
- Paātrinājuma līmeņi: Līdz 5 g normālos apstākļos, 30 g avārijas bremzēšanas gadījumā
- Triecienizturība: 50 g triecienizturība sadursmes gadījumā
- Noguruma cikli: Miljoniem ciklu 30 gadu ekspluatācijas laikā
Temperatūras ekstrēmumi
Darba temperatūras diapazons pārsniedz tipiskos rūpnieciskos pielietojumus:
- Vides diapazons: -40 °C līdz +85 °C ārējai uzstādīšanai
- Termiskā cikliskums: Dienas temperatūras svārstības 60 °C+
- Siltuma avoti: Vilces motori, bremzēšanas rezistori, jaudas elektronika
- Termiskais trieciens: Straujas temperatūras izmaiņas tunelu pārejās
Elektromagnētiskā vide
Dzelzceļa vilces sistēmas rada intensīvu elektromagnētisko traucējumu:
- Gaisa kondicionēšanas sistēmas: 15 kV/25 kV gaisvadi, kas rada spēcīgus magnētiskos laukus
- DC sistēmas: 750 V/1500 V trešā sliede ar komutācijas pārejas procesiem
- Jaudas elektronika: Mainīgas frekvences piedziņas, kas rada harmonikas
- Signālu sistēmas: ETCS, GSM-R, kam nepieciešama darbība bez traucējumiem
Ugunsdrošības prasības
Dzelzceļa ugunsdrošības standarti ir vieni no stingrākajiem pasaulē:
| Ugunsgrēka īpašums | Standarta | Prasība | Ietekme uz kabeļu uzmavām |
|---|---|---|---|
| Uguns izplatīšanās | EN 45545-2 | HL1-HL3 bīstamības līmeņi | Tikai ugunsdroši materiāli |
| Dūmu blīvums | EN 45545-2 | Minimāla dūmu veidošanās | Īpaši polimēru savienojumi |
| Toksiskas gāzes | EN 45545-2 | Zema toksicitāte emisijas | Halogēnu nesaturoši materiāli |
| Siltuma atbrīvošana | EN 45545-2 | Ierobežots siltuma devums | Metāla konstrukcija ir vēlamāka |
Markusa panākumi Minhenē
Markusa izaicinājums perfekti ilustrē dzelzceļam raksturīgās prasības:
Problēma:
- Ātrgaitas vilciena prototips neatbilst EN 61373 vibrācijas testiem
- Standarta kabeļu uzmavas atslābums pēc 2 miljoniem ciklu
- Projekta kavēšanās apdraud 50 miljonu eiro līgumu
- Regulējošās iestādes apstiprinājuma termiņš ir 8 nedēļas
Mūsu dzelzceļa risinājums:
- Piegādāti specializēti dzelzceļa kabeļu uzmavas ar bloķēšanas mehānismiem
- Visā konstrukcijā izmantoti EN 45545 ugunsdrošības sertificēti materiāli
- Uzlabota vibrāciju izturība ar atsperes slēgumu
- Pilnīga EMC aizsardzība vilces sistēmas savietojamībai
Rezultāti:
- Pirmajā mēģinājumā izturējis visus vibrācijas testus
- Pārsniedz EN 61373 prasības par 40%
- Projekts pabeigts termiņā ar pilnu sertifikāciju
- Markusa uzņēmums tagad visiem dzelzceļa projektiem norāda Bepto
Kādiem standartiem jāatbilst dzelzceļa kabeļu uzmavām?
Atbilstība dzelzceļa nozarei specifiskiem standartiem ir obligāta, lai piekļūtu tirgum un saņemtu darbības atļauju.
Dzelzceļa kabeļu uzmavas jāatbilst EN 45545 ugunsdrošības standartiem, EN 61373 vibrācijas prasībām, EN 501555 elektronisko iekārtu standarti un dažādas valstu dzelzceļa specifikācijas. Katrā standartā ir aplūkoti konkrēti drošības un darbības aspekti, kas ir būtiski dzelzceļa darbībai.
Eiropas dzelzceļa standarti
EN 45545 – Ugunsdrošība
Dzelzceļa ugunsdrošības stūrakmens:
- 1. daļa: Vispārīgie principi un testēšanas metodes
- 2. daļa: Materiālu prasības un klasifikācija
- 3. daļa: Ugunsdrošības sistēmas
- 7. daļa: Ugunsdrošības pārvaldība
Kabeļu savienotāju prasības:
- Bīstamības līmeņa klasifikācija (HL1, HL2, HL3)
- Uguns izplatīšanās ātruma ierobežojumi
- Dūmu blīvums un toksicitātes robežvērtības
- Siltuma izdalīšanās ierobežojumi
EN 61373 – Vibrācija un triecieni
Nosaka mehāniskās slodzes prasības:
- 1. kategorija: Ļoti smagi (ātrgaitas vilcieni, kravas vilcieni)
- 2. kategorija: Smags (reģionālie vilcieni, metro)
- 3. kategorija: Vidējs (stacionārs aprīkojums)
Testa parametri:
- Izlases vibrācija: frekvenču diapazons 5–150 Hz
- Sinusoidāla vibrācija: specifiskas frekvences svārstības
- Trieciena testēšana: pus sinusoidāli impulsi līdz 30 g
- Izturība: vismaz 20 miljoni ciklu
EN 50155 – Elektroniskās iekārtas
Attiecas uz vides un EMC prasībām:
- Temperatūras klases: T1 (-25 °C līdz +70 °C) līdz T3 (-40 °C līdz +85 °C)
- Mitrums: Līdz 95% RH kondensācija
- Augstums: Darbojas līdz 1400 m augstumā
- EMC: Emisijas un imunitātes prasības
Reģionālie un valsts standarti
Ziemeļamerikas standarti
- AAR (Amerikas Dzelzceļu asociācija): Kravas vagonu prasības
- FRA (Federālā dzelzceļa administrācija): Drošības noteikumi
- NFPA 130: Fiksēta vadceļa transporta ugunsdrošība
Āzijas standarti
- JIS E (Japānas rūpniecības standarti): Ritošā sastāva specifikācijas
- GB/T (Ķīnas nacionālie standarti): Ātrgaitas dzelzceļa prasības
- IRS (Indijas dzelzceļa standarti): Plaša izmantošana
Sertifikācijas process
Dzelzceļa sertifikāta saņemšanai ir nepieciešami visaptveroši testi:
- Materiāla kvalifikācija: Ugunsdrošības, toksicitātes un vides testēšana
- Komponentu testēšana: Vibrāciju, triecienu un EMC novērtējums
- Sistēmas integrācija: Pilna mēroga transportlīdzekļu testēšana
- Dokumentācija: Pilnīga izsekojamība un kvalitātes uzskaite
- Pastāvīga uzraudzība: Regulāras revīzijas un atkārtotas pārbaudes

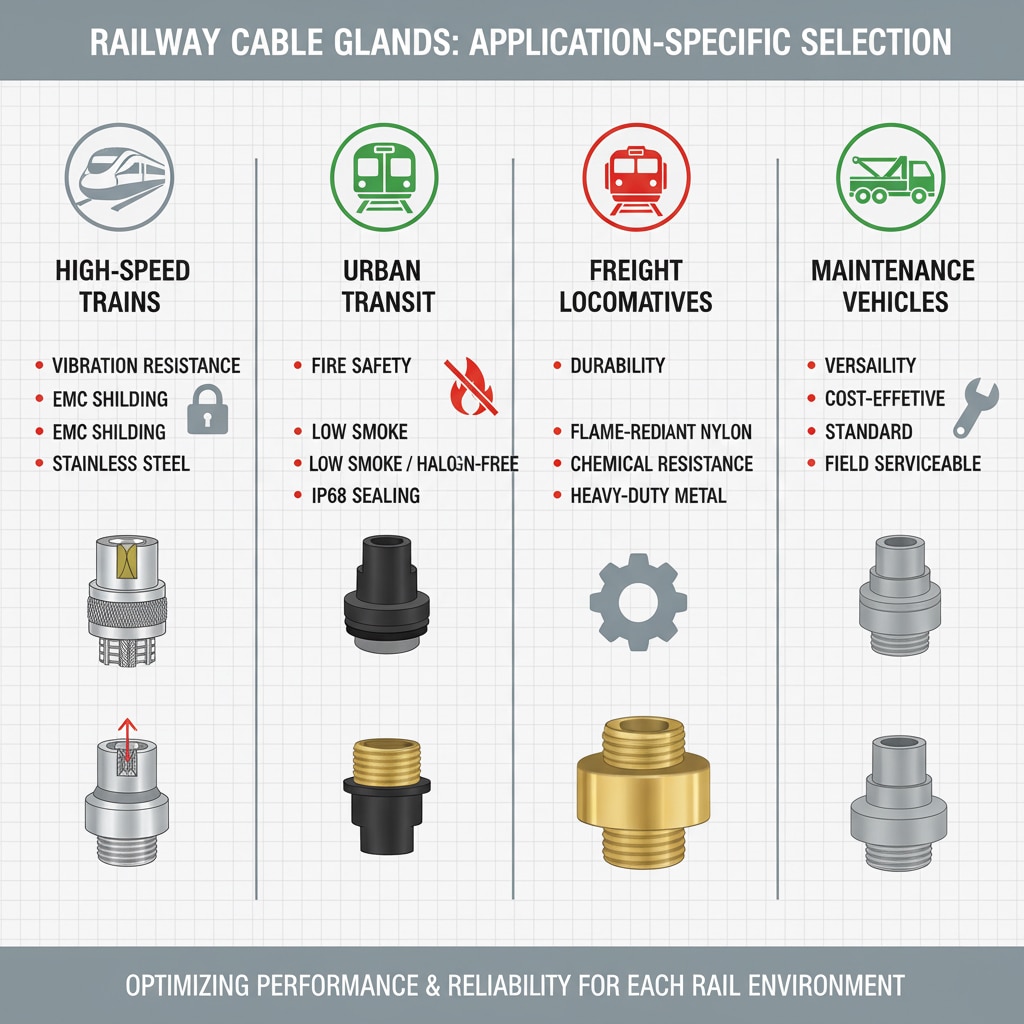

Kā izvēlēties kabeļu uzmavas dažādiem ritošā sastāva pielietojumiem?
Dažādiem dzelzceļa pielietojumiem nepieciešamas specifiskas kabeļu pārseguma īpašības un veiktspējas līmeņi.
Kabeļu savienotāju izvēle ievērojami atšķiras starp ātrgaitas vilcieniem (kam nepieciešama maksimāla vibrāciju izturība), pilsētas transportu (kurā uzsvērta ugunsdrošība), kravas lokomotīvēm (kurām prioritāte ir izturība) un apkopes transportlīdzekļiem (kuriem nepieciešama daudzpusība). Katrai lietojumprogrammai ir unikāli vides apstākļi un normatīvās prasības.
Ātrgaitas pasažieru vilcieni
Veiktspējas prasības
- Ātruma iespējas: 200–350 km/h darbība
- Vibrācijas kategorija: EN 61373 1. kategorija (visbūtiskākā)
- Ugunsdrošība: EN 45545 HL2/HL3 prasības
- Kalpošanas laiks: Vairāk nekā 30 gadi ar minimālu apkopi
Ieteicamie kabeļu savienotāju veidi
- Nerūsējošā tērauda konstrukcija: Korozijas izturība un izturība
- EMC ekranēšana: 360 grādu elektromagnētiskā saderība
- Vibrācijas slēdzenes: Mehāniska bloķēšana, lai novērstu atslābumu
- Daudzkārtēja blīvējuma: Primārās un sekundārās blīvēšanas sistēmas
Pilsētas sabiedriskais transports un metro sistēmas
Unikāli izaicinājumi
- Ugunsdrošības prioritāte: Pasažieru evakuācijas apsvērumi
- Biežas pieturas: Termiskais cikls no reģeneratīvās bremzēšanas
- Pazemes operācija: Mitrums un piesārņojums
- Augsta izmantojamība: 18-20 stundas dienas darbība
Atlases kritēriji
- Ugunsdroši materiāli: Obligāti halogēnu nesaturoši savienojumi
- IP68 hermētiskums: Aizsardzība pret ūdens iekļūšanu
- Kompakts dizains: Telpas ierobežojumi metro vagonos
- Viegla apkope: Piekļuve ikdienas pārbaudēm
Kravas lokomotīves
Darbības nosacījumi
- Smagas kravas: Līdz 15 000 tonnu piekabes svars
- Garās distances: 1000+ km nobraukums bez apkopes
- Skarba vide: Putekļi, ķimikālijas, ekstremāli laika apstākļi
- Augsta jauda: 6000+ ZS vilces sistēmas
Kabeļu savienotāju specifikācijas
- Izturīga konstrukcija: Izturīgi metāla korpusi
- Ķīmiskā izturība: Aizsardzība pret degvielu un smērvielām
- Plašs temperatūras diapazons: Darba temperatūra no -40 °C līdz +85 °C
- Augsta strāvas jauda: Elektroenerģijas sadales lietojumprogrammas
Apkopes un servisa transportlīdzekļi
Daudzpusības prasības
- Daudzveidīgas lietošanas iespējas: Dažādas iekārtu instalācijas
- Lietošanas iespējas laukā: Viegla nomaiņa un remonts
- Standarta interfeisi: Saderība ar esošajām sistēmām
- Rentabilitāte: Kompaktais budžeta ierobežojums lietderīgajiem transportlīdzekļiem
Pieteikumu salīdzinājuma tabula
| Pieteikums | Primārā prasība | Kabeļa ieliktņa tips | Galvenās funkcijas |
|---|---|---|---|
| Ātrgaitas vilcieni | Izturība pret vibrācijām | Nerūsējošais tērauds EMC | Bloķēšanas mehānisms, EMC ekranēšana |
| Pilsētas sabiedriskais transports | Ugunsdrošība | Ugunsdrošs neilons | Bez halogēniem, zems dūmu līmenis |
| Kravas lokomotīves | Izturība | Izturīgs misiņš | Ķīmiskā izturība, augsta strāva |
| Apkopes transportlīdzekļi | Daudzpusība | Standarta rūpniecības | Izmaksu ziņā efektīvs, apkalpojams uz vietas |
Kādas ir kritiskās veiktspējas prasības?
Konkrētu veiktspējas parametru izpratne nodrošina pareizu kabeļu uzmavu izvēli dzelzceļa lietojumiem.
Kritiskās veiktspējas prasības ietver IP68 aizsardzību pret iekļūšanu, vibrāciju izturību saskaņā ar EN 61373, temperatūras ciklu izturību, EMC ekranēšanas efektivitāti un ugunsdrošību atbilstoši EN 45545 standartiem. Šie parametri tieši ietekmē sistēmas uzticamību un drošības sertifikāciju.
Aizsardzības pret iekļūšanu (IP) rādītāji
Dzelzceļa vidē ir nepieciešama maksimāla aizsardzība:
- IP68 obligāts: Pilnīga aizsardzība pret putekļiem un nepārtraukta iegremdēšana ūdenī
- Spiediena pārbaude: Vismaz 1 bārs 24 stundu laikā
- Dinamiskais blīvējums: Saglabā aizsardzību kabeļa kustības laikā
- Ilgtermiņa veiktspēja: Vairāk nekā 20 gadu hermētiskums
Vibrācija un mehāniskā veiktspēja
Testēšanas prasības saskaņā ar EN 61373
- Nejauša vibrācija: Jaudas spektrālās blīvuma līknes katrai kategorijai
- Sinusa svārstības: Frekvences slīdēšana ar noteiktām amplitūdām
- Trieciena testēšana: Pusinusa impulsi trīs asīs
- Izturība pret nogurumu: Vismaz 20 miljoni ciklu
Veiktspējas verifikācija
- Rezonanses frekvence: Vairāk nekā 150 Hz, lai izvairītos no uzbudinājuma
- Amortizācijas īpašības: Minimizējiet stresa pastiprināšanos
- Savienojuma integritāte: Nekāda atslābuma vai degradācijas
- Vārsta darbība: Saglabājiet IP reitingu visā testa laikā
Temperatūras veiktspēja
Darbības temperatūras diapazons
- T1 klase: -25 °C līdz +70 °C (standarta lietojumi)
- T2 klase: -40 °C līdz +70 °C (ārēja uzstādīšana)
- T3 klase: -40 °C līdz +85 °C (dzinēja nodalījumi)
- TX klase: Paplašināts diapazons īpašām lietojumprogrammām
Termiski cikliskie testi
- Cikla definīcija: Temperatūras ekstremumi ar noteiktām palielināšanās ātruma vērtībām
- Cikla skaits: Minimums 1000 cikli kvalifikācijai
- Veiktspējas kritēriji: Nekāda blīvējuma vai mehānisko īpašību pasliktināšanās
- Materiāla stabilitāte: Dimensiju stabilitāte un ķīmiskā saderība
Elektromagnētiskā savietojamība (EMC)
Ekranēšanas efektivitāte
- Frekvenču diapazons: vismaz 10 kHz līdz 1 GHz
- Vājināšanās: >60 dB kritiskām lietojumprogrammām
- 360 grādu pārklājums: Pilnīga kabeļa apvalka nepārtrauktība
- Zems pretestības koeficients: <10 mΩ līdzstrāvas pretestība
EMC testēšanas standarti
- EN 50121: Dzelzceļa EMC standarts
- Emisiju robežvērtības: Vadītas un izstarotas emisijas
- Imunitātes prasības: Jutība pret ārējiem traucējumiem
- Sistēmas integrācija: Transportlīdzekļa līmeņa EMC validācija
Ugunsdrošības pārbaude
EN 45545-2 Testēšanas metodes
- Koniķa kalorimetrs: Siltuma izdalīšanās ātruma mērīšana
- Dūmu kamera: Optiskās blīvuma novērtēšana
- Gāzes analīze: Toksisko gāzu emisiju kvantificēšana
- Liesmas izplatīšanās: Virsmā degšanas īpašības
Hassana Dubaijas metro projekts
Hassan, Dubajas metro paplašināšanas projekta vadītājs, saskārās ar unikāliem izaicinājumiem, apvienojot ekstremālu karstumu ar stingrām ugunsdrošības prasībām:
Projekta prasības:
- Darba temperatūra 50 °C
- EN 45545 HL3 ugunsdrošības sertifikāts
- 25 gadu bezapkopes darbība
- Integrācija ar esošajām sistēmām
Mūsu risinājums:
- Pielāgotas temperatūras izturīgas kabeļu uzmavas darbībai +85 °C temperatūrā
- Specializēti ugunsdroši materiāli, kas pārsniedz HL3 prasības
- Nerūsējošā tērauda konstrukcija nodrošina izturību pret koroziju
- Iepriekš pārbaudīta saderība ar Dubaijas metro specifikācijām
Rezultāti:
- Veiksmīga integrācija bez saderības problēmām
- Pārsniedz ugunsdrošības prasības par 25%
- Projekta savlaicīga pabeigšana, neskatoties uz sarežģītajiem apstākļiem
- Hassana komanda tagad izmanto Bepto kā galveno piegādātāju visiem GCC projektiem.
Kā izvairīties no bieži sastopamajām kļūdām, izvēloties dzelzceļa kabeļu uzmavas?
Mācoties no nozares kļūdām, var novērst dārgas neveiksmes un projektu kavējumus.
Bieži pieļautās kļūdas ir standarta rūpniecisko kabeļu uzmavu izmantošana, vibrācijas bloķēšanas prasību neievērošana, neatbilstoša ugunsdrošības sertifikācija, nepietiekama EMC ekranēšana un nepietiekama vides aizsardzība. Šīs kļūdas var izraisīt sistēmas darbības traucējumus, normatīvo aktu neievērošanu un drošības apdraudējumu.
Kritiskas atlases kļūdas
Standarta rūpniecības produktu izmantošana
Kļūda: Pieņemot, ka rūpnieciskie kabeļu uzmavas atbilst dzelzceļa prasībām
Sekas: Vibrācijas kļūmes, ugunsdrošības sertifikācijas jautājumi, EMC problēmas
Risinājums: Norādiet dzelzceļa sertificētus produktus, kas atbilst attiecīgajiem standartiem.
Nepietiekama izturība pret vibrācijām
Kļūda: Pārskats par EN 61373 vibrācijas kategorijām
Sekas: Savienojumu atslābums, blīvju bojājumi, sistēmas darbības pārtraukumi
Risinājums: Izvēlieties kabeļu uzmavas ar mehānisku fiksāciju un vibrācijas testēšanu
Ugunsdrošības sertifikācija Īss ceļš
Kļūda: Nesertificētu materiālu izmantošana izmaksu samazināšanai
Sekas: Regulējuma noraidījums, projekta kavējumi, drošības riski
Risinājums: Pārbaudiet EN 45545 sertifikāciju visām sastāvdaļām
EMC aizsardzības pārraudzības pārkāpumi
Kļūda: Elektromagnētiskās saderības prasību neievērošana
Sekas: Signāla traucējumi, sistēmas darbības traucējumi, drošības sistēmas kļūmes
Risinājums: Ievieciet 360 grādu EMC ekranējumu ar atbilstošu zemējumu.
Labākā prakse dzelzceļa kabeļu savienotāju izvēlē
Visaptveroša prasību analīze
- Pieteikuma klasifikācija: Ātrgaitas, pilsētas, kravas vai apkopes
- Vides apstākļi: Temperatūra, mitrums, piesārņojums
- Mehāniskās prasības: Vibrācijas kategorija un trieciena līmeņi
- Elektriskie parametri: Pašreizējā nominālā jauda un EMC prasības
- Atbilstība tiesību aktiem: Piemērojamie standarti un sertifikāti
Piegādātāju kvalifikācijas process
- Pieredze dzelzceļa jomā: Pierādīta pieredze dzelzceļa nozarē
- Sertifikācijas portfelis: Pilnīga atbilstības standartiem dokumentācija
- Testēšanas iespējas: Piekļuve uzņēmuma iekšējai vai sertificētai laboratorijai
- Kvalitātes sistēmas: ISO 9001 un dzelzceļa nozarei specifiska kvalitātes vadība
- Tehniskais atbalsts: Inženiertehniskā palīdzība un lietošanas norādījumi
Uzstādīšanas un apkopes apsvērumi
- Pieejamība: Viegla piekļuve pārbaudei un apkopšanai
- Instrumentu prasības: Standarta instrumenti uzstādīšanai un apkopi
- Rezerves daļu pieejamība: Ilgtermiņa komponentu pieejamība
- Dokumentācija: Pilnīgas uzstādīšanas un apkopes procedūras
- Apmācība: Tehniķu apmācība par pareizām uzstādīšanas metodēm
Izmaksu un ieguvumu analīze
Sākotnējās izmaksas salīdzinājumā ar dzīves cikla vērtību
- Premium cenas: Dzelzceļa kabeļu uzmavas maksā 2-3 reizes vairāk nekā standarta rūpnieciskās uzmavas.
- Uzticamības priekšrocības: Samazinātas apkopes un bojājumu izmaksas
- Atbilstības vērtība: Regulējošo sankciju un kavējumu novēršana
- Drošības garantija: Pasažieru un apkalpes personāla aizsardzība
Kopējās īpašumtiesību izmaksas
- Pirkuma cena: Sākotnējās komponentu izmaksas
- Uzstādīšanas izmaksas: Darba un instrumentu prasības
- Uzturēšanas izmaksas: Pārbaudes un nomaiņas intervāli
- Neveiksmes izmaksas: Darbības pārtraukumi, remontdarbi un drošības incidenti
- Regulēšanas izmaksas: Atbilstības, sertifikācijas un audita izdevumi
Secinājums
Dzelzceļa kabeļu uzmavu izvēle prasa specializētas zināšanas un nepielūdzamu uzmanību drošībai, uzticamībai un normatīvo aktu ievērošanai. Dzelzceļa vides unikālās problēmas — ekstremālas vibrācijas, temperatūras svārstības, elektromagnētiskie traucējumi un stingras ugunsdrošības prasības — izslēdz standarta rūpnieciskos risinājumus. Lai gūtu panākumus, ir nepieciešama sadarbība ar pieredzējušiem piegādātājiem, kuri pārzina dzelzceļam specifiskos standartus, piemēram, EN 45545, EN 61373 un EN 50155, vienlaikus nodrošinot visaptverošu testēšanu, sertificēšanu un tehnisko atbalstu. Bepto dzelzceļam sertificētie kabeļu savienotāji ir pierādījuši savu kvalitāti ātrgaitas vilcienos, pilsētas transporta sistēmās un kravu pārvadājumos visā pasaulē, nodrošinot uzticamību un drošību, ko dzelzceļa inženieri prasa savām kritiskajām lietojumprogrammām.
FAQ par dzelzceļa kabeļu uzmavām
J: Kāda ir atšķirība starp dzelzceļa kabeļu uzmavām un standarta rūpnieciskajām uzmavām?
A: Dzelzceļa kabeļu uzmavas ir jāatbilst īpašiem standartiem, piemēram, EN 45545 ugunsdrošībai, EN 61373 vibrāciju izturībai un EMC prasībām, kuras standarta rūpnieciskās uzmavas nevar izpildīt. Tām ir uzlabota mehāniskā fiksācija, specializēti materiāli un visaptveroši testi dzelzceļa vidē.
J: Kā es varu uzzināt, kāda vibrācijas kategorija ir nepieciešama manai lietojumprogrammai?
A: Standarts EN 61373 definē 1. kategoriju ātrgaitas vilcieniem un smagajiem kravas pārvadājumiem, 2. kategoriju reģionālajiem vilcieniem un metro, un 3. kategoriju stacionārām iekārtām. Jūsu lietojumprogrammas ātrums, sliežu stāvoklis un uzstādīšanas vieta nosaka nepieciešamo kategoriju.
J: Vai dzelzceļa kabeļu uzmavas ir vērts iegādāties par augstāku cenu nekā rūpnieciskās uzmavas?
A: Jā, dzelzceļa kabeļu uzmavas novērš dārgas avārijas, normatīvo aktu neievērošanu un drošības incidentus, kas ievērojami pārsniedz to augsto cenu. Kopējās īpašumtiesību izmaksas ir daudz izdevīgākas dzelzceļa sertificētiem produktiem, kas paredzēti izmantošanai dzelzceļā.
J: Kāda ugunsdrošības sertifikācija man ir nepieciešama dzelzceļa projektam?
A: EN 45545-2 sertifikācija ir obligāta Eiropas dzelzceļiem, ar bīstamības līmeņiem HL1, HL2 vai HL3 atkarībā no lietošanas riska. Pazemes un pasažieru transporta lietojumiem parasti ir nepieciešama HL2 vai HL3 sertifikācija ar stingriem dūmu un toksicitātes ierobežojumiem.
J: Vai es varu izmantot tos pašus kabeļu uzmavas gan strāvas, gan signāla kabeļiem?
A: Ja iespējams, ieteicams izmantot EMC ekranētus kabeļu uzmavas signālu lietojumiem un standarta dzelzceļa uzmavas strāvai, nodrošinot atbilstošu elektromagnētisko saderību un izvairoties no signālu traucējumiem kritiskās drošības sistēmās.
-
Uzziniet par Eiropas standartu ugunsdrošībai dzelzceļa transportlīdzekļos, tostarp tā testēšanas metodēm un bīstamības līmeņiem. ↩
-
Skatīt oficiālo IEC 60529 standarta definīciju IP68, kas nozīmē aizsardzību pret putekļiem un ilgstošu iegremdēšanu ūdenī. ↩
-
Iepazīstieties ar EN 61373 noteiktām testēšanas procedūrām un kategorijām dzelzceļa iekārtām, kas pakļautas triecieniem un vibrācijām. ↩
-
Izpratne par elektromagnētiskās saderības (EMC) principiem un EN 50121 standartiem, ko izmanto dzelzceļa sistēmās, lai nodrošinātu signāla integritāti. ↩
-
Lasiet par standartu EN 50155, kas nosaka vides, temperatūras un elektriskās prasības elektroniskajām iekārtām, kuras izmanto ritošajā sastāvā. ↩
