Ceļvedis, kā izveidot savu saules paneļu pagarināšanas kabeļus ar MC4 savienotājiem

Pagājušajā mēnesī saņēmu neapmierinātu zvanu no Kolorādo štatā strādājošā saules enerģijas uzstādītāja Markusa, kurš bija iestrēdzis kādā dzīvojamo māju projektā, jo viņa iepriekš sagatavotie pagarinātāji bija par 2 pēdām par īsu, lai sasniegtu kombinatora kaste¹. Tuvākais piegādātājs atradās 3 stundu brauciena attālumā, un pasūtīšana tiešsaistē nozīmēja 5 dienu kavēšanos. Šis bieži sastopamais scenārijs parāda, kāpēc zināšanas par to, kā izveidot savu MC4 pagarinātāju, ir būtiska prasme ikvienam saules enerģijas profesionālim vai DIY entuziastam.

Saules paneļu pagarinātāju kabeļu veidošana ar MC4 savienotājiem ietver atbilstoša PV vadu izvēli, pareizu MC4 savienotāju vīriešu un sieviešu savienotāju krimpēšanu, pareizas polaritātes nodrošināšanu un nepārtrauktības un izturības pret laikapstākļiem testēšanu. Kvalitatīviem pagarinātājiem ir nepieciešami UV starojuma izturīgi vadi, kas piemēroti lietošanai ārpus telpām, piemēroti krimpēšanas instrumenti un uzmanība ūdensnecaurlaidīgai blīvēšanai, lai saglabātu sistēmas drošību un veiktspēju vairāk nekā 25 gadus.

Bepto Connector esam vadījuši tūkstošiem uzstādītāju, lai tie varētu pareizi montēt MC4 savienotājus. Pateicoties mūsu desmit gadu pieredzei saules bateriju savienotāju un kabeļu piederumu ražošanā, es dalīšos ar soli pa solim aprakstīto procesu, būtiskākajiem instrumentiem un svarīgākajiem drošības apsvērumiem, kas nodrošina, ka jūsu pielāgotie pagarinātāji atbilst profesionālajiem standartiem un noteikumu prasībām.

Satura rādītājs

• Kādi materiāli un darbarīki ir nepieciešami MC4 pagarinātāju kabeļu izgatavošanai?
• Kā pareizi sagatavot un noņemt saules kabeļus MC4 savienotājiem?
• Kāds ir pareizais MC4 savienotāju presēšanas process?
• Kā testēt un pārbaudīt pielāgotos MC4 pagarinātājus?
• Bieži uzdotie jautājumi par MC4 pagarinātāju kabeļu veidošanu

Kādi materiāli un darbarīki ir nepieciešami MC4 pagarinātāju kabeļu izgatavošanai?

Lai izveidotu profesionālas kvalitātes MC4 pagarinātājus, ir nepieciešami specifiski materiāli, specializēti instrumenti un kvalitatīvas sastāvdaļas, kas nodrošina uzticamu veiktspēju sarežģītos āra saules enerģijas lietojumos.

Būtiskākie materiāli ir UV starojuma izturīga PV stieple (parasti 12-14 mm). AWG²), oriģināliem MC4 vīriešu un sieviešu savienotājiem, atbilstošiem spriedzes mazināšanas zābakiem un pret laikapstākļiem noturīgiem blīvēšanas komponentiem, bet nepieciešamie instrumenti ietver MC4 krimpēšanas knaibles, vadu noņēmējus, multimetru un griezes momenta atslēgu montāžas pārbaudei. Drošībai un ilgmūžībai saules enerģijas instalācijās ir ļoti svarīgi izmantot kvalitatīvas un atzītu ražotāju komponentes.

Stieples izvēle un specifikācijas

PV vadu prasības:

• Diriģents: Skārda vara pārklājums, kas nodrošina izturību pret koroziju
• Izolācija: XLPE (šķērssaitēts polietilēns)³ izturībai pret UV starojumu
• Temperatūras novērtējums: Vismaz 90°C, vēlams 105°C
• Spriegums: vismaz 600 V līdzstrāvas spriegums, 1000 V līdzstrāvas spriegums komunālajiem lietojumiem
• Stieples izmērs: 12 AWG līdz 20 A, 10 AWG līdz 30 A

Kvalitātes rādītāji:

• UL 4703⁴ PV lietojumprogrammu saraksts
• Izturības pret saules gaismu kategorija (RHW-2, RHH vai USE-2)
• Ugunsdrošas īpašības
• Mitruma un ķīmiskā izturība
• Elastīga stiepļu savilkšana vieglai uzstādīšanai

MC4 savienotāja komponenti

Vīriešu savienotājs (pozitīvs):

• Kontakttīkls vadu izbeigšanai
• Izolatora korpuss ar bloķēšanas mehānismu
• Spriedzes mazināšanas zābaks kabeļa aizsardzībai
• Blīvējuma blīve aizsardzībai pret laikapstākļiem

Sieviešu savienotājs (negatīvs):

• Kontaktligzda vadu izbeigšanai
• Izolatora korpuss ar drošības slēģiem
• Spriedzes mazināšanas zābaks un blīvējuma komponenti
• Pieskārienu droša konstrukcija, kas novērš nejaušu pieskārienu

Savienotāja specifikācijas:

• Pašreizējais vērtējums: 30 A nepārtraukti, 50 A pārspriegums
• Spriegums: Maksimālais spriegums: 1000 V līdzstrāvas
• IP67/IP68 ūdensnecaurlaidības kategorija, ja ir pareizi samontēts
• Temperatūras diapazons: no -40°C līdz +85°C
• Kontaktu pretestība: <0,5mΩ maksimums

Svarīgākie darbarīki un aprīkojums

Specializētie MC4 rīki:

• MC4 presēšanas rīks: Sprūdrata konstrukcija nodrošina vienmērīgu saspiešanu
• Atslēgas uzgriežņu atslēga MC4: Demontāžai un apkopei
• MC4 montāžas rīks: Apvieno vairākas funkcijas vienā rīkā
• Kabeļu vilkšanas sistēma: Gariem kabeļu posmiem un kabeļu kanālu montāžai

Strādājot kopā ar Jennifer, saules enerģijas apmācības instruktori Arizonā, es sapratu, cik svarīga ir pareiza instrumentu izvēle. "Samuels," viņa paskaidroja praktiskā semināra laikā, "esmu redzējusi pārāk daudz neveiksmīgu savienojumu, kurus montieri izveidojuši, izmantojot vispārīgus presēšanas instrumentus. Ieguldījums pareizās MC4 krimpēšanas knaiblēs atmaksājas jau ar pirmo garantijas prasību, no kuras jūs izvairāties. Kvalitatīvi instrumenti nodrošina kvalitatīvus savienojumus, kas kalpo 25 gadus."

Sastāvdaļu kvalitāte un piegāde

Oriģināli savienotāji pret saderīgiem savienotājiem:

• Oriģināls MC4: Oriģināls Stäubli dizains ar pārbaudītu uzticamību
• Saderīgie savienotāji: Jāatbilst tām pašām specifikācijām un testēšanas standartiem
• Kvalitātes rādītāji: UL saraksts, TUV sertifikāts, IP67/68 kategorija
• Savietojamība: Pārliecinieties, ka vīriešu/vīriešu savienotāji ir no viena ražotāja.

Piegādātāja pārbaude:

• ISO 9001 kvalitātes vadības sertifikācija
• Komponentu izsekojamības dokumentācija
• Tehniskais atbalsts un garantijas segums
• Atbilstība vietējiem elektriskajiem noteikumiem

Izmaksu apsvērumi:

• Sākotnējās komponentu izmaksas: $3-8 par savienotāju pāri
• Ieguldījumi instrumentos: $100-300 par kvalitatīviem presēšanas instrumentiem
• Ilgtermiņa vērtība: Novērš neveiksmes, garantijas prasības, zvanus un izsaukumus.
• Profesionālā uzticamība: Kvalitatīvs darbs vairo klientu uzticību

Drošības aprīkojums un piesardzības pasākumi

Individuālie aizsardzības līdzekļi:

• Aizsargbrilles acu aizsardzībai presēšanas laikā
• Darba cimdi asu stiepļu galu apstrādei
• Nevadoši instrumenti, strādājot zem sprieguma ķēžu tuvumā.
• Pirmās palīdzības aptieciņa nelieliem iegriezumiem un traumām

Darba vietas prasības:

• Tīra, sausa darba virsma
• Pietiekams apgaismojums detalizētiem montāžas darbiem
• Organizēta instrumentu un komponentu uzglabāšana
• Ventilācija līmes un hermētiķu dūmiem

Elektrodrošība:

• Pirms darba pārbaudiet, vai ķēdes ir bez sprieguma.
• Izmantojiet bloķēšanas/izslēgšanas procedūras⁵ sistēmas izolācijai
• Savienojumu testēšana pirms enerģijas padeves sistēmā
• Ievērojiet NEC un vietējos elektrības noteikumus

Kā pareizi sagatavot un noņemt saules kabeļus MC4 savienotājiem?

Pareiza kabeļa sagatavošana ir pamats uzticamai MC4 savienotāja montāžai, kas prasa precīzus atdalīšanas paņēmienus, vadu sagatavošanu un uzmanību detaļām, kas nodrošina optimālus elektriskos un mehāniskos savienojumus.

Kabeļu sagatavošana ietver slokšņu garumu mērīšanu un marķēšanu, pareizu stiepļu noņēmēju izmantošanu, lai noņemtu izolāciju, nesaplēšot vadītājus, vara tīrīšanu un pārbaudi, kā arī komponentu sakārtošanu efektīvai montāžai, visā procesa laikā saglabājot pareizu polaritātes identifikāciju. Nepareiza sagatavošana ir galvenais MC4 savienotāju kļūmju cēlonis lauka instalācijās.

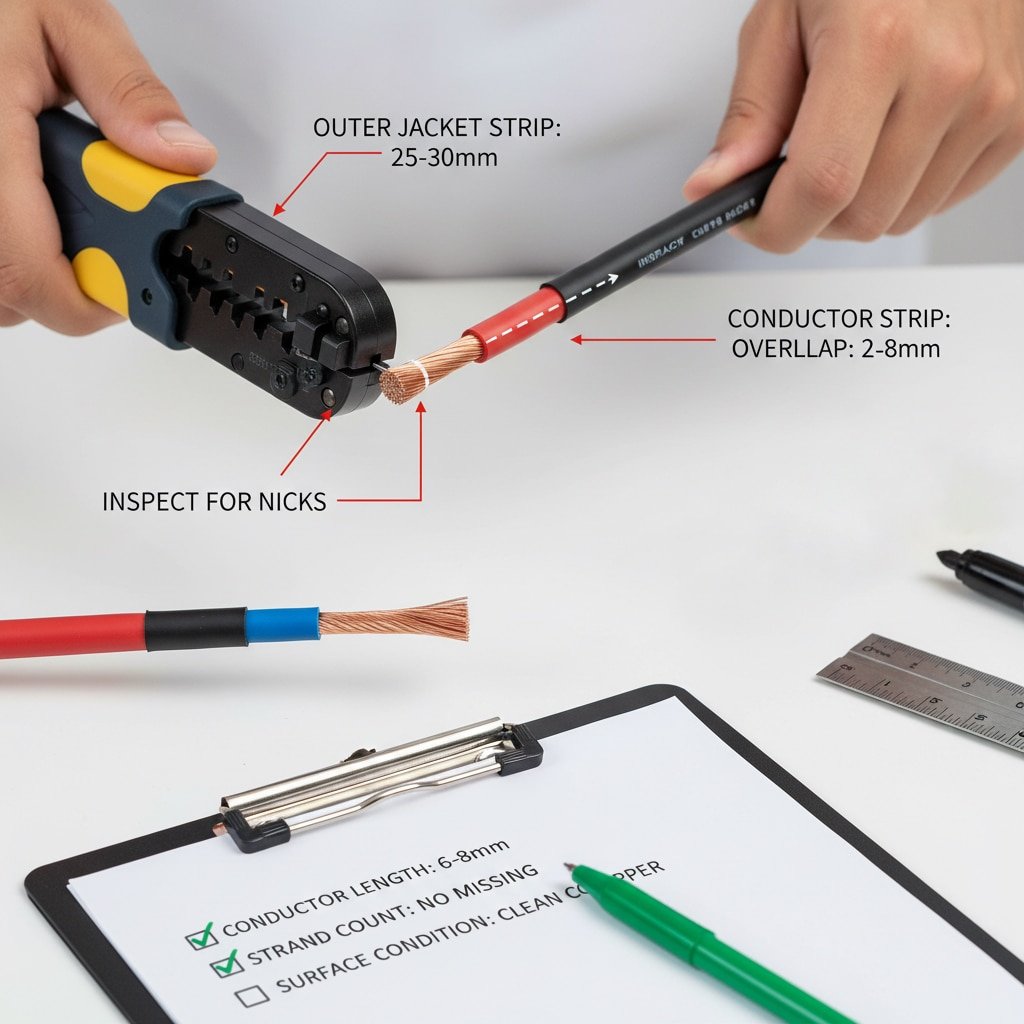

Lentes garuma mērīšana un marķēšana

Standarta sloksnes izmēri:

• Ārējā jaka: Noņemiet 25-30 mm (1-1,2 collas) no kabeļa gala.
• Diriģenta sloksne: Atklājiet 6-8 mm (0,25-0,3 collas) vaļēju vara slāni.
• Izolācijas pārklāšanās: Saglabāt 2-3 mm pārklāšanos ar savienotāja izolatoru
• Kopējais sagatavošanas ilgums: 35-40 mm no kabeļa gala

Marķēšanas metodes:

• Izmantojiet pastāvīgo marķieri sloksnes garuma rādītājiem
• Divreiz mērot, vienreiz griezt, lai izvairītos no atkritumiem
• Konsekventi marķējiet gan pozitīvos, gan negatīvos kabeļus
• Apsveriet kabeļa līkuma rādiusu galīgajā uzstādīšanā

Kvalitātes kontroles punkti:

• Pirms griešanas pārbaudiet mērījumus
• Pārbaudiet sloksnes garumu atbilstoši savienotāja specifikācijām
• Nodrošiniet atbilstošu kabeļa garumu uzstādīšanas maršrutam
• Pakalpojumu cilpu un apkopes piekļuves uzskaite

Stiepļu noņemšanas metodes un labākā prakse

Manuālā noņemšanas metode:

1. Izolācijas vērtēšana: Izmantojiet stiepļu noņēmējus, lai apļveida izolāciju noņemtu.
2. Izvairieties no vadītāju bojājumiem: Piemērojiet pietiekamu spiedienu, lai sagrieztu izolāciju
3. Izolācijas noņemšana: Izolāciju noņemiet taisni, neskrūvējot
4. Pārbaudiet vadītāju: Pārbaudiet, vai nav iegriezumu, iegriezumu vai bojātu šķiedru.

Automātiskie noņemšanas rīki:

• Priekšrocības: Konsekventi rezultāti, ātrāka apstrāde, mazāks operatora nogurums
• Kalibrēšana: Pielāgojiet konkrētu stieples gabarītu un izolācijas biezumu
• Uzturēšana: Uzturiet asus un pareizi izlīdzinātus griešanas asmeņus.
• Verifikācija: Pārbaudiet, vai pirmās sloksnes ir pareizā dziļumā un garumā.

Biežāk sastopamās noņemšanas kļūdas:

• Pārlieku liela noplūde: Atklāj pārāk daudz vadītāju, rada drošības apdraudējumu
• Nepietiekama noplūde: Nepietiekama diriģenta ekspozīcija pareizam savienojumam
• Izgriezti diriģenti: vājina savienojumu un rada kļūmes punktus
• Nevienmērīgi griezumi: Veidojas spraugas savienotāju blīvējumos

Diriģentu sagatavošana un pārbaude

Diriģenta tīrīšana:

• Oksidācijas vai piesārņojuma noņemšana no vara virsmas
• Ja nepieciešams, izmantojiet smalku abrazīvu drānu, lai noņemtu noturīgus nosēdumus.
• Izvairieties no ķīmiskiem tīrīšanas līdzekļiem, kas var atstāt atliekas.
• Nodrošina spilgtu, tīru vara virsmu optimālai vadītspējai.

Nozares organizācija:

• Viegli savijiet vītņotos vadītājus, lai veidotu kompaktu saišķi.
• Izvairieties no pārmērīgas vērpšanas, kas var pārraut atsevišķas šķiedras.
• Pārliecinieties, ka visi pavedieni ir iekļauti galīgajā savienojumā.
• Pārbaudiet, vai nav vaļīgu vai izvirzītu šķiedru.

Kvalitātes pārbaudes kontrolsaraksts:

• Vadītāja garums: Pārbaudiet 6-8 mm ekspozīciju
• Dzīslu skaits: Pārliecinieties, ka nav pazudušo vai pārtrūkušo šķiedru
• Virsmas stāvoklis: Tīrs, spilgts vara izskats
• Izolācijas stāvoklis: Bez plaisām vai bojājumiem sloksnes punkta tuvumā

Hassans, kvalitātes kontroles vadītājs vienā no lielākajiem saules enerģijas ražošanas uzņēmumiem Dubaijā, dalījās pieredzē par kabeļu sagatavošanas standartiem: "Mēs ieviesām obligātas vadu pārbaudes fotogrāfijas katram MC4 savienojumam pēc tam, kad piedzīvojām neveiksmes uz lauka, ko izraisīja slikta kabeļu sagatavošana. Papildu 30 sekundes katram savienojumam novērsa 90% mūsu ar savienotājiem saistīto garantijas prasību. Pareiza sagatavošana ir drošu savienojumu pamats."

Polaritātes pārvaldība un organizācija

Polaritātes identifikācija:

• Pozitīvie vadītāji: Parasti sarkana izolācija, savieno ar MC4 vīrišķo savienotāju.
• Negatīvie vadītāji: Parasti melna izolācija, savieno ar MC4 sievišķo savienojumu
• Marķēšanas sistēma: Nestandarta vadu krāsu norādīšanai izmantojiet lenti vai etiķetes.
• Dokumentācija: Ierakstiet polaritātes piešķīrumus sarežģītām instalācijām

Darba vietas organizācija:

• Atsevišķas pozitīvās un negatīvās sastāvdaļas
• Mazām detaļām izmantojiet marķētus konteinerus.
• Saglabāt konsekventu izkārtojumu no kreisās puses uz labo vai no augšas uz leju.
• Saglabājiet savienotāju pārus kopā

Kļūdu novēršana:

• Pirms galīgās montāžas divreiz pārbaudiet polaritāti
• Izmanto dažādu krāsu darba paklājiņus pozitīviem/negatīviem rādītājiem.
• Īstenot draugu sistēmu kritiski svarīgiem savienojumiem
• Dokumentējiet jebkuru nestandarta krāsu kodējumu

Priekšmontāžas komponentu pārbaude

Savienotāja komponentu inventarizācija:

• Kontakttīklu tapas/ligzdas vadu izbeigšanai
• Izolatoru korpusi ar pareizu dzimuma identifikāciju
• Kabeļa diametram piemēroti spriedzes mazināšanas zābaki
• Blīvējuma blīves un O-Ring gredzeni

Piemērotības testēšana:

• Pārbaudiet kabeļa diametra saderību ar atslogošanu
• Pārbaudiet diriģenta izmēra atbilstību kontaktu specifikācijām
• Nodrošiniet pareizu vītņu ieslēgšanu spriedzes mazināšanas komponentiem
• Pārliecinieties, ka blīvējums ir ievietots korpusa rievās.

Vides apsvērumi:

• Darbs tīrā vidē, lai novērstu piesārņojumu
• Mitruma kontrole, lai novērstu kondensāciju savienotājos
• Mērenas temperatūras uzturēšana optimālai materiālu apstrādei
• Sastāvdaļu aizsardzība pret UV starojuma iedarbību montāžas laikā

Kāds ir pareizais MC4 savienotāju presēšanas process?

Pareizai MC4 savienotāju presēšanai ir nepieciešamas sistemātiskas montāžas procedūras, pareiza instrumentu lietošana un kvalitātes pārbaudes pasākumi, kas nodrošina drošus elektriskos savienojumus un laikapstākļu necaurlaidīgu blīvējumu saules enerģijas sistēmas ilgtermiņa darbībai.

Krimpēšanas process ietver spriegojuma mazināšanas komponentu uzvilkšanu uz kabeļa, sagatavota vadītāja ievietošanu kontaktkolī vai kontaktligzdā, kalibrētu krimpēšanas instrumentu izmantošanu, lai izveidotu pareizu mehānisko savienojumu, korpusa komponentu montāžu ar pareizām griezes momenta specifikācijām un savienojuma integritātes pārbaudi, veicot vilkšanas testus un nepārtrauktības pārbaudes. Katrs posms ir jāveic precīzi, lai izpildītu ražotāja specifikācijas un drošības standartus.

Soli pa solim montāžas secība

1. solis: komponentu vītņošana

1. Vītņu stiepes atvieglojumu zābaks: Uzvelciet zābaku uz kabeļa ar lielo galu pret savienotāju.
2. Pozīcijas blīvējuma blīve: Ievietojiet blīvējumu pareizā vietā atbilstoši ražotāja specifikācijām.
3. Vītnes korpusa sastāvdaļas: Uzstādiet visus starpposma komponentus pareizā secībā
4. Pārbaudiet orientāciju: Pārliecinieties, ka visi komponenti ir vērsti pareizā virzienā galīgajai montāžai.

2. solis: Kontaktu sagatavošana

1. Izvēlieties pareizo kontaktu: Izvēlieties vīriešu kontaktligzdu pozitīvajam, sieviešu kontaktligzdu negatīvajam.
2. Pārbaudīt Kontaktinformācija: Pārbaudiet, vai nav bojājumu, korozijas vai ražošanas defektu.
3. Sagatavot ievietošanu: Pārliecinieties, ka kontakts ir tīrs un pareizi orientēts
4. Pārbaudiet diriģenta atbilstību: Pārbaudiet, vai diriģenta diametrs atbilst kontaktu specifikācijām

3. posms: vadītāju ievietošana

1. Ievietot diriģentu: Pilnībā iestumiet atdalīto vadītāju kontakta mucā.
2. Pārbaudiet sēdvietas: Pārliecinieties, ka diriģents sasniedz kontakta mucas apakšdaļu.
3. Pārbaudiet izlīdzināšanu: Pārliecinieties, ka diriģents ir taisns un centrēts
4. Pārbaudiet, vai nav nepilnību: Nav spraugu starp diriģentu un kontaktu sieniņām

Krimpēšanas rīka darbība un tehnika

Instrumentu iestatīšana un kalibrēšana:

• Die Atlase: Izmantojiet pareizu savienotāja tipa un stieples izmēra komplektu.
• Spiediena regulēšana: Iestatiet presēšanas spēku atbilstoši ražotāja specifikācijām
• Instrumentu pārbaude: Pārbaudiet, vai nav nolietojušās presformas, bojāts sprūdrata mehānisms.
• Kalibrēšanas verifikācija: Testa krimpējums uz parauga diriģenta pirms ražošanas

Apgriešanas procedūra:

1. Kontaktinformācija par pozīciju: Ievietojiet kontaktu pareizā izciršanas dobuma orientācijā
2. Saskaņot vadītāju: Centrālā diriģents un kontakts presēšanas veidnēs
3. Piemērojiet spiedienu: Saspiediet rokturus, līdz sprūdrats atbrīvojas automātiski.
4. Pārbaudiet presēšanu: Pārbaudiet pareizu saspiešanu un kontaktu deformāciju

Kvalitātes rādītāji:

• Vienmērīga saspiešana: Vienmērīga deformācija visā kontakta perimetrā
• Pareizs dziļums: Kontakta stobrs saspiests līdz noteiktajiem izmēriem
• Nav plaisu: Nav redzamu bojājumu kontaktā vai vadītājā
• Drošs satvēriens: Vadītāju nevar izvilkt no kontakta

Korpusa montāža un blīvēšana

Korpusa komponentu montāža:

1. Ievietot kontaktu: Ievietojiet presēto kontaktu korpusā, līdz tas aizliecas.
2. Bloķēšanas pārbaude: Pārliecinieties, ka kontakts ir pilnībā ievietots un bloķēts.
3. Uzstādiet blīvējuma sastāvdaļas: Pareizi novietojiet blīves un O-Ringus.
4. Vītņu spriedzes atvieglojums: Ar rokām pievelciet spriedzes mazināšanas komponentus

Griezes momenta specifikācijas:

• Spriedzes mazināšanas zābaks: 2-3 Nm (18-27 collas-fundas)
• Mājokļu diegi: Ar roku saspringts plus 1/4 pagrieziena
• Kabeļa ieliktnis: 5-8 Nm (44-71 collas mārciņas), ja nepieciešams.
• Verifikācija: Izmantojiet kalibrētu dinamometrisko uzgriežņu atslēgu kritiskiem lietojumiem.

Blīvējuma verifikācija:

• Blīvējuma pozīcija: Pārbaudiet, vai blīves ir pareizi ievietotas rievās.
• O-Ring stāvoklis: Pārbaudiet, vai nav savīti, saspiesti vai bojāti.
• Iesaistīšanās pavediens: Pārliecinieties, ka ir iesaistīti vismaz 3 pilni pavedieni
• Vizuālā pārbaude: Nav spraugu vai neatbilstību starp blīvējuma virsmām.

Roberts, lauka servisa tehniķis Oregonā, uzsvēra, cik svarīga ir pareiza griezes momenta kontrole: "Es uzzināju, ka, pārāk spēcīgi nospriegoti spriedzes mazināšanas komponenti var saplaisāt korpusu vai sabojāt blīvējuma blīves. Mēs sākām izmantot griezes momenta atslēgas visiem svarīgākajiem savienojumiem, un mūsu bojājumu skaits uz vietas samazinājās gandrīz līdz nullei. Papildu laika ieguldījums atmaksājas uzticamības ziņā."

Savienojuma testēšana un verifikācija

Mehāniskā testēšana:

• Izvelkšanas tests: 50 N (11 mārciņas) spēka pielietošana 1 minūti
• Twist tests: Viegla rotācija, lai pārbaudītu korpusa integritāti
• Flex tests: Kontrolēta liece, lai pārbaudītu deformācijas atslogošanu
• Vizuālā pārbaude: Nav kustību, plaisu vai deformāciju

Elektriskā testēšana:

• Nepārtrauktības pārbaude: Pārbaudiet zemas pretestības ceļu caur savienojumu
• Izolācijas pretestība: Tests starp vadītājiem un zemējumu
• Sprieguma kritums: Mērījums nominālās strāvas apstākļos
• Polaritātes pārbaude: Apstiprināt pareizu pozitīvu/negatīvu piešķīrumu

Vides testēšana:

• Ūdens izsmidzināšanas tests: Pārbaudiet atbilstību IP67/68 novērtējumam
• Temperatūras cikliskums: Pārbaudiet veiktspēju visā darbības diapazonā
• UV starojuma iedarbība: Materiālu izturības pret noārdīšanos novērtēšana
• Vibrācijas tests: Simulēt uzstādīšanas un ekspluatācijas slodzi

Biežāk sastopamās montāžas kļūdas un to novēršana

Apgriešanas defekti:

• Nepietiekama apgriešana: Nepietiekama saspiešana, vaļīgs savienojums
• Pārmērīga apgriešana: Bojāts vads, plaisājošs kontakts
• Nesaskaņošana: Slikts elektriskais kontakts, palielināta pretestība
• Profilakse: Pareiza instrumentu kalibrēšana, operatora apmācība

Blīvēšanas problēmas:

• Trūkst starplikas: Ūdens iekļūšana, korozija
• Bojāti O-Ring gredzeni: Apdraudēta aizsardzība pret laikapstākļiem
• Nepareizs griezes moments: Noplūdes vai komponentu bojājumi
• Profilakse: Sastāvdaļu pārbaude, griezes momenta kontrole

Montāžas secības kļūdas:

• Nepareiza komponentu secība: Nav iespējams pabeigt montāžu
• Nepareiza polaritāte: Sistēmas darbības traucējumi, drošības apdraudējums
• Trūkstošie komponenti: Nepilnīga aizsardzība pret laikapstākļiem
• Profilakse: Sistemātiskas procedūras, kvalitātes pārbaudes saraksti

Kā testēt un pārbaudīt pielāgotos MC4 pagarinātājus?

Visaptveroša pielāgotu MC4 pagarinātāju testēšana un verifikācija nodrošina drošību, uzticamību un atbilstību elektriskajiem kodeksiem, vienlaikus novēršot dārgi izmaksājošus lauka bojājumus un drošības apdraudējumus saules enerģijas instalācijās.

Testēšanas procedūras ietver vizuālu pārbaudi, lai pārliecinātos par pareizu montāžu, mehāniskās vilkšanas testēšanu, lai pārbaudītu savienojuma stiprību, elektriskās nepārtrauktības un pretestības mērījumus, izolācijas pretestības testēšanu, polaritātes pārbaudi un vides testēšanu, lai pārliecinātos par integritāti pret laikapstākļiem, un visi rezultāti tiek dokumentēti kvalitātes nodrošināšanas un garantijas vajadzībām. Lai iegūtu ticamus rezultātus, ir nepieciešams profesionālas kvalitātes testēšanas aprīkojums un sistemātiskas procedūras.

Vizuālā pārbaude un montāžas verifikācija

Savienotāja korpusa pārbaude:

• Pareiza sēdvietu izvēle: Visas sastāvdaļas ir pilnībā ieslēgtas un bloķētas
• Blīvējuma pozīcija: Blīvējuma blīves ir pareizi ievietotas bez bojājumiem
• Iesaistīšanās pavediens: Vismaz 3 pilnas vītnes uz visiem savienojumiem
• Mājokļa integritāte: Nav plaisu, sprieguma pazīmju vai deformāciju.

Kabeļu un stiepes atslogošanas novērtējums:

• Spriedzes mazināšanas funkcija: Pareiza kabeļa satveršana bez pārmērīgas kompresijas
• Izliekuma rādiuss: Atbilstošs savienotāja saskarnes rādiuss
• Kabeļa stāvoklis: Nav bojājumu apvalkā vai izolācijā
• Polaritātes marķējums: Skaidra pozitīvo/negatīvo vadītāju identifikācija

Savienojuma punkta novērtējums:

• Kontaktinformācija Iesaistīšanās: Pareizs ievietošanas dziļums un bloķēšana
• Apgriešanas kvalitāte: Vienmērīga saspiešana bez bojājumiem
• Diriģenta stāvoklis: Nav pārgrieztu vai pārtrūkušu šķiedru
• Montāžas tīrība: Nav piesārņojuma vai svešķermeņu

Mehāniskās testēšanas procedūras

Izvelkšanas testa prasības:

• Testa spēks: 50 N (11,2 mārciņas), kas tiek pielietots 60 sekundes.
• Testa virziens: Taisna vilkšana gar kabeļa asi
• Pieņemšanas kritēriji: Nav kustību, slīdēšanas vai bojājumu
• Dokumentācija: Testa spēka, ilguma un rezultātu reģistrēšana

Spriedzes atvieglojuma verifikācija:

• Satvēriena tests: Kabeli nevar pagriezt vai ieslīdēt deformācijas atslogā
• Flex tests: Kontrolēta liece bez sprieguma koncentrācijas
• Kompresijas pārbaude: Pareiza saķere bez kabeļa deformācijas
• Griezes momenta verifikācija: Pārliecinieties par komponentu pareizu pievilkšanu

Savienotāju savienošanas tests:

• Ievietošanas spēks: Būtu jāsavienojas ar mērenu spiedienu
• Bloķēšanas mehānisms: Pozitīvs klikšķis un droša iesaistīšanās
• Atdalīšanas spēks: Nepieciešams atbilstošs instruments atvienošanai
• Atkārtojiet riteņbraukšanu: Vairāki pārošanās/atšķiršanas cikli bez degradācijas

Elektriskās veiktspējas testēšana

Nepārtrauktības un pretestības mērījumi:

• Kontaktu pretestība: <0,5mΩ maksimums uz savienojumu
• Kabeļa pretestība: Pārbaudiet atbilstību stieples gabarīta specifikācijām
• Kopējā cilpas pretestība: Izmēriet pilnu ķēdes pretestību
• Temperatūras koeficients: Vides temperatūras ietekmes ņemšana vērā

Izolācijas pretestības testēšana:

• Testa spriegums: Vismaz 500 V līdzstrāvas, vēlams 1000 V līdzstrāvas
• Minimālā pretestība: >1000 MΩ starp vadītājiem
• Zemes pretestība: >1000 MΩ vads pret zemi
• Vides apstākļi: Testēšana noteiktā temperatūrā/mitrumā

Pašreizējā kravnesība:

• Nominālās strāvas tests: Pārbaudiet, vai nav pārmērīgas sildīšanas pie nominālās strāvas
• Temperatūras paaugstināšanās: Savienotāja temperatūras uzraudzība slodzes laikā
• Termiskā riteņbraukšana: Vairāki karstuma/dzesēšanas cikli bez degradācijas
• Drošības rezerve: Pārbaudiet darbību zem maksimālās vērtības

Kalifornijā strādājošā saules enerģijas sistēmu palaišanas inženiere Lisa dalījās ar savu testēšanas protokola pieredzi: "Mēs īstenojām visaptverošu testēšanu pēc tam, kad lauka kļūdu dēļ zaudējām lielu garantijas prasību. Tagad katrs pasūtījuma kabeļu komplekts iziet mūsu 12 punktu testēšanas procedūru. Sākotnējie laika ieguldījumi ir daudzkārt atmaksājušies, jo ir novērsti izsaukumi un uzlabojusies klientu uzticība."

Vides un laikapstākļu testi

Aizsardzība pret ūdens iekļūšanu:

• IP67 novērtējums: Iegremdēšana 1 metra ūdenī uz 30 minūtēm
• IP68 novērtējums: Nepārtraukta iegremdēšana atbilstoši ražotāja specifikācijām
• Izsmidzināšanas tests: Augstspiediena ūdens smidzināšana no visiem leņķiem
• Kondensācijas tests: Termiskā cikliskums ar mitruma iedarbību

UV starojuma un laikapstākļu izturība:

• Paātrināta UV starojuma iedarbība: Līdzvērtīgs 5+ gadus ilgam darbam ārpus telpām
• Temperatūras cikliskums: -40°C līdz +85°C darbības diapazons
• Termiskais trieciens: Straujas temperatūras izmaiņas
• Ķīmiskā izturība: Iedarbība uz izplatītiem vides piesārņotājiem

Vibrācija un mehāniskā slodze:

• Uzstādīšanas simulācija: Tipiskas apstrādes un uzstādīšanas slodzes
• Vēja slodze: Cikliskā slodze, kas simulē vēja iedarbību
• Termiskā izplešanās: Kabeļa termiskās kustības radītā spriedze
• Ilgtermiņa uzticamība: Paplašināta testēšana 25 gadu paredzamajam kalpošanas ilgumam

Dokumentācija un kvalitātes ieraksti

Testa dokumentācijas prasības:

• Komponentu izsekojamība: Sērijas numuri, partijas kodi, ražošanas datumi
• Testa rezultāti: Visi mērījumi un pozitīvi/negatīvi kritēriji
• Vides apstākļi: Temperatūra, mitrums, testa apstākļi
• Operatora sertifikācija: Kvalificēts personāls, kas veic testus

Kvalitātes nodrošināšanas ieraksti:

• Kalibrēšanas sertifikāti: Testēšanas aprīkojuma kalibrēšanas statuss
• Standarta atbilstība: Atsauce uz piemērojamiem standartiem un kodeksiem
• Korektīvie pasākumi: Jebkuru kļūdu un labojumu dokumentēšana
• Klientu sasniedzamie rezultāti: Testu ziņojumi un atbilstības sertifikāti

Garantijas un atbildības aizsardzība:

• Veiktspējas garantijas: Dokumentētas veiktspējas specifikācijas
• Uzstādīšanas vadlīnijas: Pareiza uzstādīšana un apkopes procedūras
• Atbildības ierobežojums: Skaidrs garantijas seguma apjoms
• Tehniskais atbalsts: Kontaktinformācija pastāvīgam atbalstam

Uzstādīšanas pārbaude uz lauka

Pirmsinstalācijas pārbaudes:

• Vizuālā pārbaude: Pārliecinieties, ka nav bojājumu vai piesārņojuma.
• Elektriskā testēšana: Apstipriniet nepārtrauktību un izolācijas pretestību
• Vides aizsardzība: Pārbaudiet integritāti, kas ir izturīga pret laikapstākļiem
• Dokumentācijas pārskatīšana: Apstiprināt testu rezultātus un sertifikātus

Uzstādīšanas kvalitātes kontrole:

• Pareiza maršrutēšana: Atbilstošs līkuma rādiuss un atbalsts
• Vides aizsardzība: UV aizsardzība un mitruma pārvaldība
• Mehāniskā drošība: Pareiza atslogošana un kabeļu atbalsts
• Elektrodrošība: Pareiza zemējuma un ķēdes aizsardzība

Nodošanas pārbaude:

• Sistēmas veiktspēja: Pārbaudiet pareizu elektrisko darbību
• Atbilstība drošības prasībām: Apstiprināt atbilstību kodeksiem un drošības prasībām
• Dokumentācijas aizpildīšana: Galīgie testēšanas ziņojumi un rasējumi pēc uzbūves
• Klientu apmācība: Ekspluatācijas un tehniskās apkopes procedūras

Secinājums

Lai izveidotu savu MC4 pagarinātāju, ir jāpievērš uzmanība detaļām, jāizmanto atbilstoši instrumenti un sistemātiskas procedūras, taču ieguldījums zināšanās un aprīkojumā atmaksājas, pateicoties elastīgumam, izmaksu ietaupījumam un profesionālajām spējām. Kvalitatīvi komponenti, pareizas montāžas metodes un visaptveroša testēšana nodrošina, ka jūsu pasūtījuma kabeļi atbilst sarežģītajām saules enerģijas instalāciju prasībām. Mēs Bepto Connector esam redzējuši, kā pareizas MC4 savienotāju montāžas prasmes atšķir profesionālus montierus no amatieriem - atšķirība izpaužas sistēmas uzticamībā, klientu apmierinātībā un ilgtermiņa uzņēmējdarbības panākumos. Neatkarīgi no tā, vai esat pieredzējis montieris vai DIY entuziasts, šo paņēmienu apgūšana sniedz jums pārliecību, ka spēsiet tikt galā ar jebkuru solāro kabeļu izaicinājumu, kas nonāks jūsu ceļā. Atcerieties, ka katrs savienojums, ko jūs izveidojat, ir atbildīgs par vairāk nekā 25 gadu uzticamu pakalpojumu - lai katrs no tiem būtu svarīgs! 😉

Bieži uzdotie jautājumi par MC4 pagarinātāju kabeļu veidošanu
