Vienetinis nailoninis kabelių įvorės įvadas, skirtas greitam montavimui, IP68

Vienetinis nailoninis kabelių įvorės įvadas, skirtas greitam montavimui, IP68

Mūsų vientisas nailoninis kabelio įvorė sukurtas taip, kad būtų galima greitai ir be klaidų sumontuoti. Ši IP68 vandeniui atspari jungtis su unikalia fiksavimo veržle užtikrina saugų ir patikimą sandarumą be atsilaisvinusių dalių.

Techninis parametras

Struktūra: Vientisas / Jungtinė struktūra
Kūno medžiaga: UL patvirtintas nailonas PA66 (galima įsigyti UL94V-2, UL94V-0)
Sandariklis ir O-Ring: EPDM guma (galima pasirinkti pagal užsakymą)
Apsaugos laipsnis: IP68 - 10 barų
Statinė temperatūra: nuo -40 °C iki 100 °C (trumpalaikis iki 120 °C)
Dinaminė temperatūra: Nuo -20 °C iki 80 °C (trumpalaikis iki 100 °C)
Siūlų tipai: Metrinis, PG, G(PF/BSP), NPT
Sertifikatai: CE, RoHS, TUV, ISO9001

Pagrindinės funkcijos

Greitas įrengimas iš vieno gabalo: Dėl vieningos korpuso, žnyplių ir sandariklių konstrukcijos jų nereikia surinkti, todėl negalima prarasti dalių ir montavimas vyksta gerokai greičiau, be klaidų.
IP68-10 Baras atsparus vandeniui: Suteikiama aukščiausio lygio sertifikuota apsauga nuo dulkių ir aukšto slėgio vandens, užtikrinant jungties vientisumą atšiaurioje aplinkoje.
Puikus įtempimo mažinimas: Specialios konstrukcijos prispaudimo žnyplės ir sandariklis užtikrina išskirtinę suėmimo jėgą ir atsparumą traukimui.
UL sertifikuota medžiaga: Pagamintas iš UL patvirtinto nailono PA66 (degumo klasė UL94V-2), todėl užtikrinami aukšti saugos ir kokybės standartai.
Garsinis fiksavimo veržlės "spragtelėjimas": Užveržta sandarinimo veržlė skleidžia "spragtelėjimo" garsą, todėl ji yra apčiuopiama ir girdima, kad užraktas būtų saugus ir patikimas ir neatsilaisvintų.
Visas sriegių asortimentas: Galimi metriniai, PG, G(PF) ir NPT sriegiai, atitinkantys įvairius tarptautinius įrangos reikalavimus.

Metrinis sriegis M tipo

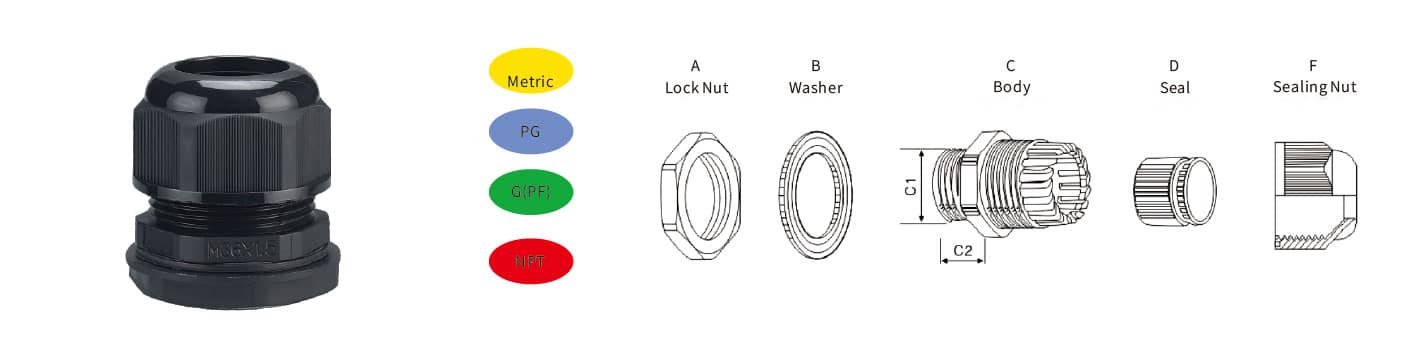

Kodas	Sriegis	Kabelio diapazonas Φ (mm)	Sriegis O.D. C1(mm)	Sriegio ilgis C2 (mm)	Veržliarakčio dydis A&F (mm)
NLM8-UN	M8X1.25	2-4.8	8	7.5	13/12
NLM10-UN	M10X1.5	3-6	10	8	15/13
NLM12A-UN	M12X1.5	3-6.5	12	8.5	18/15
NLM12B-UN		3-6.5	12	15	18/15
NLM12C-UN		3-5.5	12	8.5	18/19
NLM12D-UN		4-8	12	8.5	18/19
NLM12E-UN		3-5.5	12	15	18/19
NLM12F-UN		4-8	12	15	18/19
NLM16A-UN	M16X1,5	4-8	16	10	22/19
NLM16B-UN		4-8	16	15	22/19
NLM16C-UN		5-10	16	10	22/22
NLM16D-UN		5-10	16	15	22/22
NLM18A-UN	M18X1.5	5-10	18	10	24/22
NLM18B-UN	M18X1.5	5-10	18	15	24/22
NLM20A-UN	M20X1.5	6-12.5	20	10	27/24
NLM20B-UN		8.5-14	20	11	27/27
NLM20C-UN		8.5-14	20	15	27/27
NLM22-UN	M22X1.5	8.5-14	22	11	27/27
NLM24-UN	M24X1.5	8.5-14	24	11	27/27
NLM25A-UN	M25X1.5	8.5-14	25	11.6	33/27
NLM25B-UN		12.5-18	25	11.6	33/33
NLM25C-UN		12.5-18	25	15	33/33
NLM32A-UN	M32X1.5	14-22	32	15	41/42
NLM32B-UN	M32X1.5	17-25	32	15	41/42
NLM36A-UN	M36X1.5	14-22	36	12	45/42
NLM36B-UN	M36X1.5	17-25	36	12	45/42
NLM40-UN	M40X1.5	23-32	40	15	50/52
NLM50-UN	M50X1.5	30-41	50	15	62/62
NLM63-UN	M63X1.5	35-46	63	18	75/65

Amerikietiškas sriegis NPT tipo
Kodas	Sriegis	Kabelio diapazonas Φ (mm)	Sriegis O.D. Cl (mm)	Sriegio ilgis C2 (mm)	Veržliarakčio dydis A&F (mm)
NLNPT1/4-UN	NPT1/4"	4-8	13.157	8.5	19
NLNPT3/8-UN	NPT3/8″	5-10	16.662	10	22
NLNPT1/2-UN	NPT1/2"	6-12.5	20.955	10	24
NLNPT3/4-UN	NPT3/4″	12.5-18	26.441	15	33
NLNPT1-UN	NPT1H	17-25	33.249	15	41
NLNPT11/4A-UN	NPT 11/4"	17-25.5	41.91	15	52
NLNPT11/4B-UN	NPT 11/4"	24-32	41.91	15	52

Vokiškas sriegis PG tipo
Kodas	Sriegis	Kabelio diapazonas Φ (mm)	Sriegis O.D. Cl (mm)	Sriegio ilgis C2 (mm)	Veržliarakčio dydis A&F (mm)
NLPG7A-UN	PG7	3-6.5	12.5	8	17/15
NLPG7B-UN		4-8	12.5	8	17/19
NLPG7C-UN		4-8	12.5	15	17/19
NLPG9A-UN	PG9	4-8	15.2	8.2	22/19
NLPG9B-UN	PG9	4-8	15.2	15	22/19
NLPG11A-UN	PG11	5-10	18.6	10	24/22
NLPG11B-UN	PG11	5-10	18.6	15	24/22
NLPG13.5A-UN	PG13.5	6-12.5	20.4	10	27/24
NLPG13.5B-UN	PG13.5	6-12.5	20.4	15	27/24
NLPG16A-UN	PG16	8.5-14	22.5	10.8	30/27
NLPG16B-UN	PG16	8.5-14	22.5	15	30/27
NLPG19A-UN NLPG19B-UN	PG19	8.5-14 8.5-14	24 24	11 15	30/27 30/27
NLPG21A-UN	PG21	12.5-18	28.3	12	36/33
NLPG21B-UN	PG21	12.5-18	28.3	15	36/33
NLPG25A-UN	PG25	14-20	30	13	36/37
NLPG25B-UN	PG25	14-20	30	15	36/37
NLPG29A-UN	PG29	17-25	37	12	46/41
NLPG29B-UN	PG29	17-25	37	15	46/41
NLPG36-UN	PG36	24-32	47	14	57/52
NLPG42-UN	PG42	30-41	54	15	64/62
NLPG48-UN	PG48	35-45.5	59.3	18	70/65

G tipo vamzdžių sriegio serija
Kodas	Sriegis	Kabelio diapazonas Φ (mm)	Sriegis O.D. Cl (mm)	Sriegio ilgis C2 (mm)	Veržliarakčio dydis A&F (mm)
NLG1/4-UN	G(PF)1/4″	4-8	13.157	8.5	19/19
NLG3/8-UN	G(PF) 3/8″	5-10	16.662	10	22/22
NLG1/2-UN	G(PF)1/2″	6-12.5	20.955	10	27/24
NLG3/4-UN	G(PF)3/4″	12.5-18	26.441	12	36/33
NLG1-UN	G(PF)1″	17-25	33.249	15	46/41
NLG11/4-UN	G(PF)1 1/4″	30-41	41.91	15	57/52
NLG11/2-UN	G(PF)1 1/2″	25-32	48	15	60/62
NLG2-UN	G(PF)2″	29-38	60	18	60/62

NPT、G siūlas
Produkto kodas	Sriegis AG	Kabelio diapazonas (mm)	Sriegis O.D. C1(mm)	Sriegio ilgis GL(mm)	Veržliarakčio dydis (mm)
NLG1/4A-UN	G1/4″	3-5.3	13.157	8.5	19/19
NLG1/4B-UN	G1/4″	4-8	13.157	8.5	19/19
NLG3/8A-UN	G3/8″	3-7	16.662	10	22/22
NLG3/8B-UN	G3/8″	5-10	16.662	10	22/22
NLG1/2A-UN	G1/2″	5-9	20.955	10	27/24
NLG1/2B-UN	G1/2″	6-12.5	20.955	10	27/24
NLG3/4A-UN	G3/4″	7-13	26.441	12	36/33
NLG3/4B-UN	G3/4″	12.5-18	26.441	12	36/33
NLG1A-UN	G1″	15-22	33.249	15	46/41
NLG1B-UN	G1″	17-25	33.249	15	46/41
NLG1 1/4A-UN	G11/4″	17-25.5	41.91	15	57/52
NLG1 1/4B-UN	G11/4″	30-41	41.91	15	57/52
NLG1 1/2A-UN	G11/2″	25-32	48	15	60/62
NLG1 1/2B-UN	G11/2″	24-32	48	15	60/62
NLG2A-UN	G2″	29-38	60	18	60/62
NLG2B-UN	G2″	39-45.5	60	18	60/62
NLNPT1/4A-UN	NPT1/4″	3-5.3	13.157	8.5	19/19
NLNPT1/4B-UN	NPT1/4″	4-8	13.157	8.5	19/19
NLNPT3/8A-UN	NPT3/8″	3-7	16.662	10	22/22
NLNPT3/8B-UN	NPT3/8″	5-10	16.662	10	22/22
NLNPT1/2A-UN	NPT1/2″	5-9	20.955	10	24/24
NLNPT1/2B-UN	NPT1/2″	6-12.5	20.955	10	24/24
NLNPT3/4A-UN	NPT3/4″	7-13	26.441	15	33/33
NLNPT3/4B-UN	NPT3/4″	12.5-18	26.441	15	33/33
NLNPT1A-UN	NPT1″	15-22	33.249	15	41/41
NLNPT1B-UN	NPT1″	17-25	33.249	15	41/41
NLNPT1 1/4A-UN	NPT11/4″	17-25.5	41.91	15	52/52
NLNPT1 1/4B-UN	NPT11/4″	24-32	41.91	15	52/52
