어떤 케이블 글랜드 소재가 최고의 경도와 내충격 성능을 제공하나요?

소개

케이블 글랜드 설치의 재료 고장은 점진적인 마모가 아니라 갑작스러운 충격 손상이나 부적절한 경도로 인해 하중을 받으면 변형이 발생하는 경우가 많습니다. 이러한 기계적 고장은 다음을 손상시킬 수 있습니다. IP 등급¹안전 위험을 초래하고, 적절한 자재 선택으로 예방할 수 있었던 가동 중단으로 인해 많은 비용이 발생하는 경우가 있습니다.

스테인리스 스틸 316L 케이블 글랜드는 황동(HRB 60-80, 80-100 J/m) 및 나일론 소재(HRD 75-85, 25-35 J/m)에 비해 우수한 경도(HRC 25-30)와 충격 저항(120-150 J/m)을 보여 기계적 내구성이 중요한 고응력 산업 분야에 필수적인 소재입니다.

10년 동안 까다로운 산업 분야의 고객과 함께 일하면서 경도와 내충격성을 이해하는 것은 단순히 기술 사양에 관한 것이 아니라 전체 생산 라인을 중단시키고 작업자의 안전을 위협할 수 있는 치명적인 고장을 예방하는 데 중요하다는 것을 알게 되었습니다.

목차

• 로크웰 및 이조드 테스트는 케이블 글랜드에서 실제로 무엇을 측정하나요?
• 경도 테스트에서 서로 다른 재료는 어떻게 비교되나요?
• 내충격성이 뛰어난 케이블 글랜드 소재는 무엇일까요?
• 실제 환경이 머티리얼 성능에 어떤 영향을 미칠까요?
• 애플리케이션에 어떤 테스트 표준을 지정해야 하나요?
• 케이블 글랜드 경도 및 충격 테스트에 대한 FAQ

로크웰 및 이조드 테스트는 케이블 글랜드에서 실제로 무엇을 측정하나요?

기계 테스트의 과학을 이해하면 케이블 글랜드 애플리케이션에 대한 정보에 입각한 재료 결정을 내리는 데 도움이 됩니다.

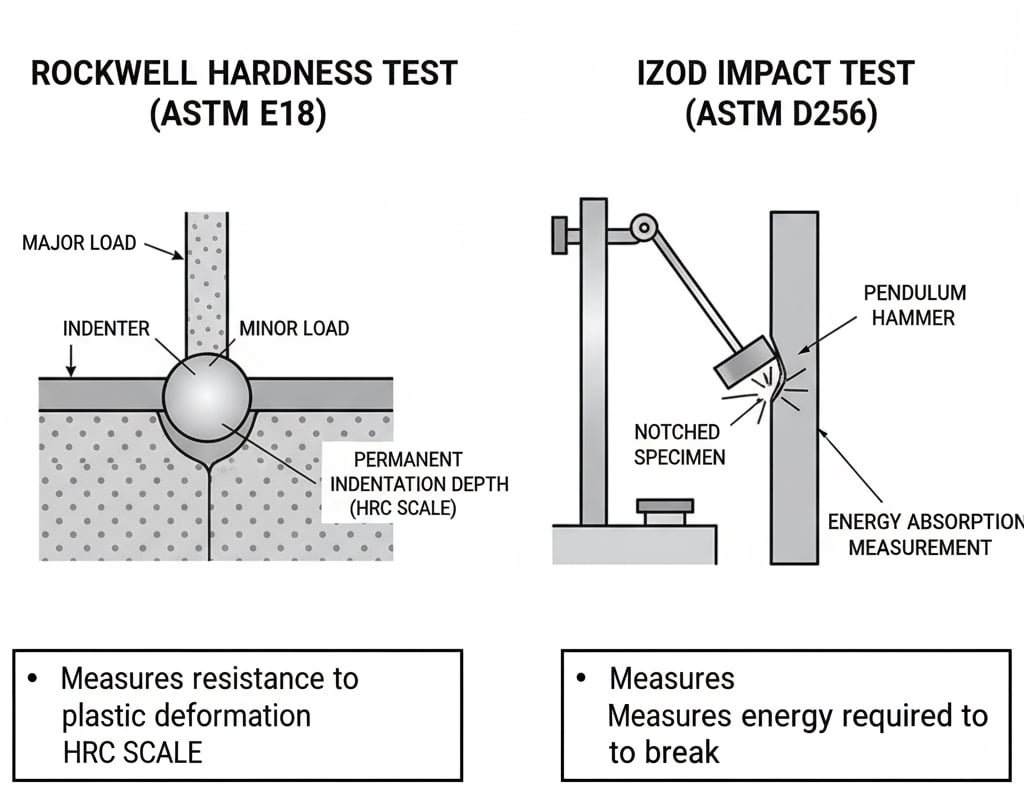

로크웰 경도 테스트는 하중 하에서 영구적인 함몰에 대한 재료의 저항력을 측정하고, 아이조드 충격 테스트는 갑작스러운 충격 시 에너지 흡수를 평가하여 기계적 응력 및 충격 하중 조건에서 케이블 글랜드의 성능을 예측하는 데 중요한 데이터를 제공합니다.

기계적 테스트의 과학

이러한 표준화된 테스트는 스트레스를 받는 재료의 거동에 대한 정량화 가능한 데이터를 제공합니다:

로크웰 경도 테스트 (ASTM E18²):

• 소성 변형에 대한 내성 측정
• 자료 유형에 따라 다른 척도(HRA, HRB, HRC)를 사용합니다.
• 내마모성 및 내구성과 직접적인 상관관계가 있습니다.
• 나사산 구성 요소 및 밀봉 표면에 중요

아이조드 충격 테스트(ASTM D256³):

• 노치가 있는 시편을 부수는 데 필요한 에너지 측정
• 재료의 인성 및 취성을 나타냅니다.
• 충격 부하 시 성능 예측
• 진동이나 충격에 노출되는 애플리케이션에 필수

벱토는 모든 금속 케이블 글랜드 소재에 대해 두 가지 테스트를 모두 실시하여 제품군 전체에서 일관된 품질과 성능 예측 가능성을 보장합니다.

테스트 방법론 및 표준

로크웰 테스트 절차:

1. 경미한 부하 적용(10kg)
2. 주요 부하 적용(저울에 따라 60-150kg)
3. 부하 제거 및 깊이 측정
4. 압흔 깊이에 따른 경도 계산

아이조드 테스트 절차:

1. 표준화된 노치로 시편 준비
2. 고정 높이에서 진자 해제
3. 시편 골절 후 에너지 측정
4. J/m 또는 ft-lb/in 단위의 충격 강도 계산

이러한 표준화된 절차는 공급업체와 재료에 따라 비교할 수 있는 재현 가능한 결과를 보장합니다.

경도 테스트에서 서로 다른 재료는 어떻게 비교되나요?

재료 경도는 까다로운 애플리케이션에서 케이블 글랜드의 내구성과 서비스 수명에 직접적인 영향을 미칩니다.

스테인리스 스틸 316L은 HRC 25-30의 경도 값을 달성하여 황동(HRB 60-80)과 나일론(HRD 75-85)을 훨씬 능가하며 설치 토크 및 작동 하중에서 나사산 손상, 마모 및 변형에 대한 탁월한 저항력을 제공합니다.

종합적인 경도 비교

작년에 저는 영국 버밍엄에 있는 철강 가공 공장의 유지보수 관리자인 Robert와 함께 일했습니다. 그의 시설은 중장비 진동과 가끔 자재 취급 장비의 충격이 가혹한 산업 환경으로 인해 케이블 글랜드 고장이 자주 발생하고 있었습니다.

머티리얼 경도 성능:

경도가 성능에 미치는 영향:

• 스레드 무결성: 높은 경도로 설치 중 나사산 벗겨짐 방지
• 내마모성: 더 단단한 소재는 치수 안정성을 더 오래 유지
• 변형 저항: 케이블 고정력에 의한 압착 방지
• 표면 품질: 시간이 지나도 매끄러운 밀봉 표면 유지

Robert의 공장은 경도 테스트 데이터를 확인한 후 스테인리스 스틸 316L 케이블 글랜드로 교체했습니다. 향상된 내구성 덕분에 유지보수 빈도가 60% 감소하고 예기치 않은 고장이 사라졌습니다.

열처리가 경도에 미치는 영향

스테인리스 스틸 열처리:

• 용액 어닐링: HRC 15-20(더 부드럽고 연성이 높음)
• 냉간 가공: HRC 25-35(더 단단하고 강함)
• 강수량 경화: HRC 35-45(특수 등급)

황동 작업 경화:

• 어닐링 상태: HRB 40-60
• 냉간 가공: HRB 60-80
• 최대 작업 경화: HRB 80-95

벱토의 제조 공정에는 각 용도에 맞게 경도-인성 균형을 최적화하기 위한 제어 열처리가 포함되어 있습니다.

내충격성이 뛰어난 케이블 글랜드 소재는 무엇일까요?

내충격성은 케이블 글랜드가 갑작스러운 기계적 충격과 진동 하중을 얼마나 잘 견디는지를 결정합니다.

스테인리스 스틸 316L은 황동(80-100 J/m)과 나일론(25-35 J/m)에 비해 120-150 J/m의 뛰어난 내충격성을 보여주기 때문에 충격 하중, 진동 또는 유지보수 활동으로 인한 잠재적인 충격 손상이 있는 애플리케이션에 적합합니다.

영향 성능 분석

내충격성을 이해하면 실제 성능을 예측하는 데 도움이 됩니다:

스테인리스 스틸의 장점:

• 고장 전 높은 에너지 흡수
• 연성 골절 모드로 치명적인 고장 방지
• 다양한 온도 범위에서 속성 유지
• 주기적 하중 하에서 뛰어난 피로 저항성

중요한 영향 비교:

실제 영향 시나리오

일본 오사카에서 반도체 제조 시설을 관리하는 유키와 함께 일했던 기억이 납니다. 그녀의 클린룸 환경에는 오염 제어를 유지하면서 자동화 장비에서 가끔씩 발생하는 충격을 견딜 수 있는 케이블 글랜드가 필요했습니다.

일반적인 영향 소스:

• 유지 관리 도구 드롭
• 장비 진동 및 충격
• 열팽창 스트레스
• 설치 취급 손상
• 특정 지역의 지진 활동

내충격성 혜택:

• 크랙 시작 및 전파 방지
• IP 등급 무결성 유지
• 치명적인 장애 위험 감소
• 동적 부하에서 서비스 수명 연장

유키의 시설은 특히 뛰어난 내충격성 때문에 당사의 스테인리스 스틸 케이블 글랜드를 선택했으며, 이는 다른 여러 구성 요소는 손상되었지만 케이블 글랜드는 손상되지 않은 경미한 지진 발생 시 결정적인 역할을 했습니다.

실제 환경이 머티리얼 성능에 어떤 영향을 미칠까요?

실험실 테스트 결과는 실제 운영 조건과 환경적 요인을 고려하여 해석해야 합니다.

실제 성능은 경도 및 내충격성과 온도, 부식, 주기적 하중과 같은 환경적 요인을 결합하므로 예상 장비 수명 동안 기계적 특성과 서비스 조건 간의 상호 작용을 고려한 종합적인 소재 선택이 필요합니다.

환경이 기계적 특성에 미치는 영향

온도 효과:

• 저온은 경도를 증가시키지만 내충격성을 감소시킵니다.
• 고온은 경도를 감소시키고 인성을 향상시킬 수 있습니다.
• 열 순환은 스트레스 집중을 유발합니다.
• 재료 선택 시 작동 온도 범위를 고려해야 합니다.

부식 영향:

• 표면 피팅으로 유효 하중 지지 면적 감소
• 응력 부식 균열⁴ 내충격성 저하
• 갈바닉 부식은 이종 금속 접합부에 영향을 미칩니다.
• 적절한 소재 선택으로 성능 저하 방지

주기적 로딩 효과:

• 피로는 시간이 지남에 따라 경도와 내충격성을 모두 감소시킵니다.
• 스트레스 집중으로 인한 고장 가속화
• 적절한 설계로 스트레스 상승을 최소화
• 재료 선택 시 피로도를 고려해야 합니다.

성능 최적화 전략

디자인 고려 사항:

• 날카로운 모서리와 스트레스 집중을 피하세요.
• 적절한 안전 계수 지정
• 설치 토크 요구 사항 고려
• 열팽창 효과 고려

재료 선택 기준:

• 경도와 인성 요구 사항의 균형
• 환경 호환성 고려
• 총 소유 비용 평가
• 적절한 테스트 표준 지정

벱토는 고객의 특정 운영 조건에 맞게 성능을 최적화할 수 있도록 종합적인 재료 특성 데이터와 애플리케이션 지침을 제공합니다.

애플리케이션에 어떤 테스트 표준을 지정해야 하나요?

테스트 표준의 적절한 사양은 일관된 품질 및 성능 검증을 보장합니다.

케이블 글랜드 조달 시 로크웰 경도 테스트에는 ASTM E18을, 이조드 충격 테스트에는 ASTM D256을 지정하고, 국제 프로젝트에는 ISO 6508 및 ISO 180과 같은 추가 표준을 지정하여 포괄적인 재료 특성화 및 품질 보증을 보장합니다.

필수 테스트 표준

경도 테스트 기준:

• ASTM E18: 로크웰 경도에 대한 표준 테스트 방법
• ISO 6508: 금속 재료 - 로크웰 경도 테스트
• ASTM E92: 얇은 재료의 비커스 경도
• ASTM E10: 부드러운 소재를 위한 브리넬 경도

충격 테스트 표준:

• ASTM D256: 플라스틱의 이조드 충격 강도
• ASTM E23: 샤피 충격 테스트⁵ 금속의
• ISO 180: 아이조드 충격 강도 측정
• ISO 148: 샤르피 충격 테스트 방법

품질 보증 요구 사항:

• 보정된 테스트 장비
• 인증된 테스트 표본
• 통계 샘플링 계획
• 추적성 문서
• 필요한 경우 타사 인증

사양 모범 사례

중요한 애플리케이션의 경우:

• 최소 경도 및 충격 값 지정
• 인증된 테스트 보고서 필요
• 해당되는 경우 온도 테스트 포함
• 일관성을 위해 로트별 테스트 지정
• 자재 추적성 문서화 요구

문서 요구 사항:

• 실제 테스트 값이 포함된 재료 인증서
• 테스트 장비용 교정 인증서
• 통계적 프로세스 제어 데이터
• 관련 업계 표준 준수

벱토의 품질 시스템은 포괄적인 테스트 기록을 유지하고 품질 요구 사항과 규정 준수 요구 사항을 지원하기 위해 상세한 자재 인증서를 제공합니다.

결론

적절한 테스트를 통해 경도와 내충격성을 이해하는 것은 까다로운 애플리케이션에서 안정적으로 작동하는 케이블 글랜드를 선택하는 데 매우 중요합니다. 경도는 마모와 변형에 대한 저항성을 나타내는 반면, 내충격성은 충격 하중 조건에서의 생존을 예측합니다. 스테인리스 스틸 316L은 이 두 가지 범주에서 다른 소재보다 지속적으로 우수한 성능을 발휘하므로 중요한 애플리케이션에 선호되는 소재입니다. 핵심은 적절한 테스트 표준을 지정하고 특정 작동 조건의 맥락에서 결과를 해석하는 것입니다. 벱토는 엄격한 테스트와 실제 적용 경험을 결합하여 내구성과 신뢰성을 극대화할 수 있는 최적의 케이블 글랜드 재료를 선택할 수 있도록 지원합니다. 오늘 적절한 재료 테스트에 투자하면 내일의 값비싼 고장을 예방할 수 있습니다! 😉.
