MC4-EVO 2と標準MC4：大電流アプリケーションの技術比較

標準的なMC4コネクタは、20A以上の大電流アプリケーションで致命的な故障を引き起こし、危険な過熱、接点劣化、および 太陽電池ストリング全体を破壊するアークフォルト¹ 数万ドルの価値があります。ソーラーパネルの定格出力が500Wを超え、システム電流が1ストリングあたり15Aを超えると、従来のMC4コネクターは熱的・電気的限界に達し、システム効率を低下させ、安全シャットダウンの引き金となるボトルネックを生み出し、機器と作業員の安全を脅かす火災の危険をもたらします。.

MC4-EVO 2コネクターは、最大30Aまでの大電流ソーラーアプリケーション用に特別に設計されており、最大15A定格の標準MC4コネクターと比較して、強化されたコンタクト形状、優れた材料、および改善された熱管理を特長としています。EVO 2設計は、より大きな接触面、高度なスプリング機構、および40%の接触抵抗を低減し、電力損失を最小限に抑え、連続電流20A以上の要求の厳しいアプリケーションで標準MC4コネクターを悩ませる過熱問題を排除する最適化された電流経路を組み込んでいます。

先月、私はドイツのブランデンブルグにある100MWの太陽光発電施設のエンジニアリング・ディレクター、マーカス・ウェーバーと仕事をした。彼は、1ストリングあたり13.5Aを発生する新しい540Wバイフェイシャル・パネルの標準MC4コネクターで慢性的な故障を経験していた。試運転から6ヶ月以内に47個のコネクター故障が発生し、ストリングのシャットダウンと25,000ユーロを超える生産損失が発生した。MC4-EVO2コネクターにアップグレード後、8ヶ月間故障ゼロで完璧に稼働し、抵抗損失が減少したためエネルギー収量が2.3%向上した！🔥

目次

• MC4-EVO 2とスタンダードMC4の主な技術的違いは？
• 電流定格と熱性能の比較は？
• 標準MC4よりMC4-EVO 2が必要なアプリケーションは？
• 大電流システムの費用対効果は？
• インストールと互換性の違いは？
• MC4-EVO 2と標準MC4に関するFAQ

MC4-EVO 2とスタンダードMC4の主な技術的違いは？

MC4-EVO 2と標準的なMC4コネクターとの基本的な設計上の違いが、要求の厳しいソーラー・アプリケーションにおける性能能力を決定します。

MC4-EVO 2と標準MC4との主な技術的相違点には、35%の大きな接触面積によるコンタクト形状の強化、熱サイクル下でも一貫した圧力を維持する高度なスプリング式コンタクト機構、接触抵抗を0.5mΩから0.3mΩに低減する電流経路の最適化、錫メッキの代わりに銀メッキ銅コンタクトを使用した優れた材料仕様、放熱機能を強化したハウジング設計の改良などがあります。これらの技術改良により、MC4-EVO 2コネクターは、より低い動作温度と優れた長期信頼性を維持しながら、標準MC4の15Aに対して30Aの連続電流を扱うことができます。

コンタクトシステムの強化

接触面の拡大： MC4-EVO 2は、35%の大きな接触面積を特徴とし、電流密度をより効果的に分散させ、大電流条件下でのホットスポット形成を低減します。.

高度なスプリング設計： マルチフィンガースプリングコンタクトは、熱サイクルを通して一貫した圧力を維持し、経時的な抵抗増加の原因となるコンタクトの劣化を防ぎます。

銀メッキ技術： プレミアム銀メッキ銅接点により、優れた導電性と耐食性を実現² 標準的な錫メッキ接点と比較して。.

最適化されたジオメトリー： 流線型の電流経路は抵抗を最小限に抑え、電流集中や発熱の原因となる鋭いエッジを排除している。

資材および建設改良

住宅資材の強化： 熱伝導率を向上させた紫外線安定化熱可塑性プラスチックは、放熱性を高め、より長い耐用年数を実現します。

シーリングシステムのアップグレード： 先進的なガスケット設計 IP67/IP68等級³ より大きなケーブルサイズに対応しながら、熱応力下でも使用できる。.

連絡先の保持： 改良されたロック機構により、振動や熱サイクルストレス下での接点分離を防止。

ケーブルのストレインリリーフ： 強化されたストレインリリーフ設計は、より太いケーブル径に対応し、優れた機械的保護を提供します。

性能比較マトリックス

仕様	スタンダードMC4	MC4-EVO 2	改善要因
現在の評価	連続15A	連続30A	2.0x
接触抵抗	0.5mΩ標準	0.3mΩ標準	1.67倍
接触面積	ベースライン	+35%より大きい	1.35x
温度上昇	45°C @ 15A	35°C @ 30A	優れた保温性
ケーブル・レンジ	2.5～6.0mm²の範囲	2.5～10.0mm²の範囲	拡張レンジ

電気的性能の利点

より低い電圧降下： 接触抵抗の低減は、システム効率とエネルギーハーベストを改善する電圧損失を最小限に抑えます。

電力損失の削減： 低抵抗化はI²R損失の低減とシステム全体の性能向上に直結する。.

アークフォルト耐性の強化： 優れた接触完全性により、安全シャットダウンや機器損傷の引き金となるアークフォルトのリスクを低減します。

電流配分の改善： 最適化されたコンタクト形状は、均一な電流分布を確保し、局所的な発熱や劣化を防ぎます。

韓国ソウルの大手EPCコントラクターのシニア電気エンジニア、ジェニファー・パークと協力して、大電流条件下でMC4-EVO 2と標準MC4の性能を比較する広範な試験を実施しました。その結果は劇的で、MC4-EVO 2コネクタは2000回の熱サイクル後も安定した接触抵抗を維持したのに対し、標準MC4の抵抗は180%増加しました！⚡

電流定格と熱性能の比較は？

電流処理能力と熱特性を理解することは、高出力ソーラーシステムで適切なコネクタを選択する上で極めて重要である。

MC4-EVO 2コネクターの定格電流は連続30A、温度上昇は35℃に制限されていますが、標準のMC4コネクターは連続15A、最大定格時の温度上昇は45℃に制限されています。MC4-EVO 2の優れた熱性能は、より大きな接触面、改善された放熱経路、および熱応力下でも安定した電気特性を維持する高度な材料に起因しています。この熱的優位性は、より高い信頼性、より長い耐用年数、および過熱や性能低下なしに最新の500W以上のソーラーパネルで生成される大電流を処理する能力につながります。

現在の格付け分析

標準的なMC4の制限： 定格連続電流は15Aで、18Aを超えると熱応力と接触抵抗の増加により急速に性能が低下する。

MC4-EVO 2の能力： 30Aの連続運転用に設計されており、安全マージンは最大35Aまでの短時間の過負荷を損傷することなく許容します。

ディレーティング・ファクター： どちらのコネクター・タイプも高温環境ではディレーティングが必要だが、MC4-EVO 2はあらゆる条件下でより高い電流容量を維持する。

安全マージン： MC4-EVO 2は、将来のシステムのアップグレードや予期せぬ負荷状況に備え、現在の2倍の容量マージンを提供する。

熱性能特性

温度上昇の比較： 15A負荷時、標準的なMC4は45℃上昇に達するのに対し、MC4-EVO 2はわずか25℃上昇にとどまり、優れた熱設計を実証している。

放熱： MC4-EVO 2の強化されたハウジング形状と素材は、標準設計と比較して60%の優れた放熱性を提供します。

熱サイクル耐性： MC4-EVO 2は安定した性能を維持する。 標準的なMC4接点を劣化させる数千回の熱サイクル⁵.

常温での取り扱い： 優れた熱性能により、MC4-EVO 2はより高い周囲温度でもディレーティングなしで動作します。

実際のパフォーマンス・データ

動作状態	スタンダードMC4	MC4-EVO 2	パフォーマンス・ギャップ
15A@25°C周囲	総温度70	60°C 総温度	10℃低い
20A @ 25°C の周囲温度	95℃（オーバーロード）	75℃の総温度	安全運転
25A @ 25°C の周囲温度	故障リスク	85°C 総温度	信頼性の高いオペレーション
30A @ 25°C の周囲温度	推奨しない	95℃の総温度	設計限界

システム性能への影響

エネルギー収率の向上： 動作温度の低下と抵抗損失の低減により、大電流用途での1-3%によるエネルギー生産量が増加する。

信頼性の向上： クーラーの作動によりコネクタの寿命が延び、25年間のシステム寿命にわたってメンテナンスの必要性が減少する。

安全マージンの増加： より高い電流容量は、システムのアップグレードや予期せぬ運転状況に備えた安全バッファーを提供する。

火災リスクの低減： 低い動作温度と優れた素材により、大電流設備における火災の危険性を大幅に低減します。

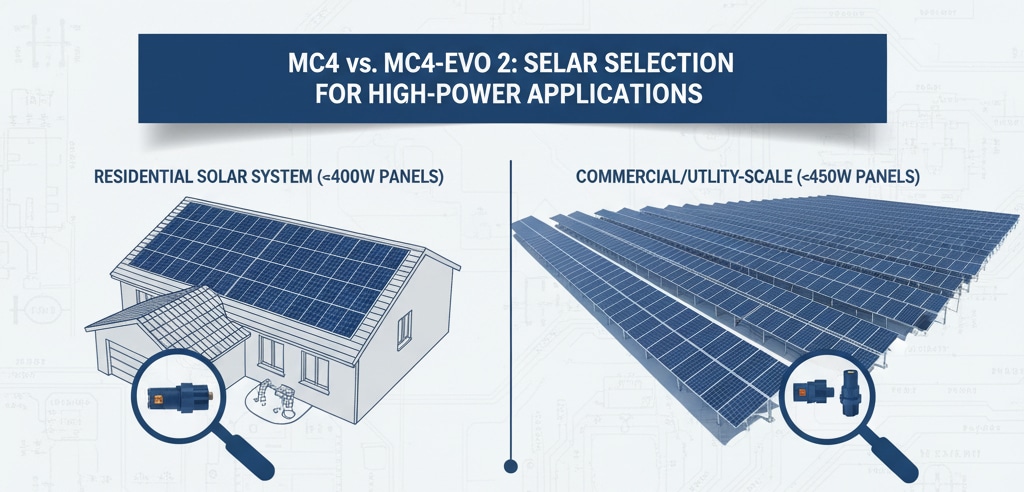

標準MC4よりMC4-EVO 2が必要なアプリケーションは？

特定のソーラー用途とシステム構成では、安全で信頼性の高い動作を保証するために、MC4-EVO 2コネクターが必要です。

標準的なMC4よりもMC4-EVO 2を必要とするアプリケーションには、定格450Wを超えるパネルを使用するソーラーシステム、ストリング電流が13Aを超える設備、最適条件下で大電流を発生する二面パネルシステム、最大限の信頼性を必要とする商業規模および公益事業規模のプロジェクト、熱ディレーティングが標準コネクターに影響を及ぼす高温環境、パネルのアップグレード用に設計された将来性のある設備などがあります。コネクターの故障が重大なダウンタイムコストや安全上の危険を引き起こすようなアプリケーションでは、優れた電流処理と熱性能を持つMC4-EVO 2コネクターを指定する必要があります。

ハイパワー・パネル・アプリケーション

500W以上のソーラーパネル 12-15Aを発生する最新の高効率パネルでは、過熱することなく安全に電流レベルを処理するためにMC4-EVO 2コネクターが必要です。

二面パネルシステム： 二面パネルは最適条件下で銘板電流を10-30%上回ることができる⁴, 標準的なMC4コネクターは安全な動作限界を超えている。.

集光型太陽光発電システム： 標準的なパネル定格を超えて電流密度を増加させる光集中システムまたはトラッキングシステムを使用したアプリケーション。

今後のパネルのアップグレード 最終的には、より高出力のモジュールでパネルを交換することを想定して設計されたシステムは、MC4-EVO 2の将来性の恩恵を受ける。

商業およびユーティリティ用途

大規模施設： コネクタの故障により生産に大きな損失が生じ、緊急修理費用が発生する商業プロジェクトや公益事業プロジェクト。

重要インフラ： 最大限のシステム信頼性と最小限のダウンタイムリスクを必要とする病院、データセンター、重要施設。

遠隔インストール： メンテナンスアクセスが困難で、信頼性が最優先されるオフグリッドおよび遠隔システム。

高価値システム： コンポーネントの信頼性が、長期的な性能のために高いイニシャルコストを正当化するようなプレミアム設備。

環境および運営要因

応募カテゴリー	スタンダードMC4適合性	MC4-EVO 2 要件	主な要因
住宅用＜400Wパネル	適切な	オプションのアップグレード	コスト最適化
業務用450～500W	限界	おすすめ	信頼性優先
ユーティリティ＞500Wパネル	不向き	必須	安全性／パフォーマンス
高温気候	容量制限	フルパフォーマンス	熱管理
トラッキングシステム	過負荷のリスク	安全運転	可変ローディング

システム設計の考慮事項

ストリング電流分析： 温度係数、放射照度変化、安全マージンを含む最大ストリング電流を計算する。

熱環境アセスメント： コネクタの動作に影響する周囲温度、太陽熱、換気条件を評価する。

メンテナンスのしやすさ： コネクタの仕様を選択する際には、交換コストとダウンタイムの影響を考慮してください。

今後の拡張計画 25年間のシステム寿命にわたって、システムのアップグレードやパネル交換の可能性を考慮する。

費用便益決定フレームワーク

故障コスト分析： 生産損失、緊急修理、安全事故など、コネクタの故障による潜在的な損失を計算する。

信頼性の値： 信頼性向上の価値を、メンテナンスの削減やシステムの可用性向上という観点から定量化する。

パフォーマンスの向上： 抵抗損失の低減と熱性能の向上によるエネルギー収率の改善を評価する。

リスクの軽減： 過負荷の標準コネクタに関連する火災の危険性と安全リスクを排除する価値を評価する。

大電流システムの費用対効果は？

経済分析により、MC4-EVO 2コネクターは、要求の厳しいアプリケーションにおいて、初期コストが高いにもかかわらず、優れた価値を提供することが明らかになりました。

MC4-EVO 2と標準MC4のコスト・ベネフィット分析によると、EVO 2コネクターは初期コストが40-60%高いものの、故障関連コストの排除、エネルギー収率の改善、メンテナンス要件の低減、安全マージンの強化により、優れた価値を提供することがわかります。15A以上の大電流アプリケーションでは、交換コストの回避、ダウンタイムの損失防止、システム性能の向上により、総所有コストはMC4-EVO 2を強く支持しています。

イニシャルコスト比較

標準MC4価格： 信頼できるメーカーの高品質な標準MC4コネクターの基本コストは、コネクターペアあたり$8-12である。

MC4-EVO 2 プレミアム： コネクタペアあたり$12-18のプレミアム価格は、性能と信頼性の向上に対する40-60%のコスト増を意味する。

ボリューム・プライシング： 大規模プロジェクトでは、どちらのコネクター・タイプでもより良い価格設定が実現されているが、プレミアムの割合は一定している。

品質への配慮： ペアあたり$5以下の安価な標準MC4コネクターは、重要なアプリケーションのための適切な認証と信頼性を欠いていることが多い。

故障コスト分析

交換工賃： 緊急時のコネクタ交換には、人件費、システム停止時間、安全手順を含め、コネクタ1個につき$50～150の費用がかかる。

生産損失： コネクターの問題によるストリングの故障は、システムの規模やエネルギー価格にもよるが、1日あたり$200-1000の生産損失を引き起こす。

安全インシデント アークフォルトや火災を引き起こすコネクタの故障は、1件あたり$10万ドルを超える壊滅的な損失をもたらす可能性がある。

保証請求： コネクタの早期故障は、システム保証を無効にし、設置業者や所有者の責任問題を引き起こす可能性がある。

パフォーマンス値の計算

経済的要因	スタンダードMC4インパクト	MC4-EVO 2特典	25年間の価値
エネルギー収量損失	抵抗からの1-2%	ベースライン・パフォーマンス	$200-400/コネクター
故障交換	2-3人の交代が考えられる	期待される故障はゼロ	$300-600/コネクター
ダウンタイムコスト	複数の事件	リスクの排除	$400-800 コネクタあたり
安全／保険	より高いリスクプロファイル	保険料の引き下げ	$100-300/コネクタ
25年総額	より高いTCO	$1000-2100 節約	ROI：8-15x

リスク調整後ROI分析

保守的なシナリオ： 最小限の故障であっても、MC4-EVO 2は性能と信頼性の向上により3～5倍のROIを提供する。

現実的なシナリオ 典型的な大電流アプリケーションでは、故障の回避とエネルギー収率の向上により、8～12倍のROIを示す。

最悪の場合の保護： MC4-EVO 2は、深刻なケースでは1事故あたり$万ドルを超える可能性のある致命的な故障リスクを排除する。

保険について 保険会社によっては、認定を受けた高信頼性コンポーネントを使用したシステムの保険料を減額するところもある。

コネクタ選択のための決定マトリックス

低リスクのアプリケーション： パネル1枚当たり400W未満の住宅用システムでは、コスト最適化のために標準的なMC4が正当化される可能性がある。

中リスクのアプリケーション： 1パネルあたり400～500Wの商用システムには、MC4-EVO 2信頼性保険が適用されます。

リスクの高いアプリケーション： パネルあたり500Wを超えるユーティリティ・スケールおよびクリティカル・システムでは、運用上の安全性を確保するためにMC4-EVO 2が必要となる。

ミッションクリティカルなシステム： 必要不可欠なインフラや遠隔地への設置には、コストの割増に関係なくMC4-EVO 2が必須である。

インストールと互換性の違いは？

MC4-EVO 2と標準MC4コネクタでは、取り付け手順とシステム互換性の考慮事項が異なります。

MC4-EVO 2と標準MC4との取り付けおよび互換性の違いには、より広いケーブル収容範囲（2.5～10.0mm²対2.5～6.0mm²）、最適なコンタクトインテグリティのための専用工具を使用した圧着要件の強化、適切なケーブル準備が必要なストレインリリーフ設計の改善、既存のMC4システムとの完全な下位互換性が含まれる一方、混在設置のためのアップグレードパスを提供します。MC4-EVO 2コネクターは、同一の取り付け手順を必要としますが、適切な工具と技術で適切に取り付けられた場合、優れた機械的保持力と環境密閉性を提供します。

ケーブルの互換性とサイジング

拡張ケーブル範囲： MC4-EVO 2は最大10.0mm²までの太いケーブルサイズに対応し、より重い導体を必要とする大電流アプリケーションに使用できます。

導体の要件： どちらのコネクター・タイプも、ソーラー・アプリケーションに適した絶縁定格の撚り銅導体を必要とする。

ケーブルの準備： MC4-EVO 2のストレインリリーフを強化するには、最適な性能を得るために正確なケーブルストリップと準備が必要です。

絶縁適合性： XLPE、EPR、および特殊なソーラーケーブル用コンパウンドを含む、標準的なPVケーブル絶縁材料に適合。

インストールツールの要件

圧着工具： MC4-EVO 2は、コンタクトの完全性を最適化するために、より高い圧縮力が可能な較正済み圧着工具を必要とします。

ストリッピングツール： 精密ケーブル・ストリップ・ツールは、両方のコネクター・タイプの導体の露出と絶縁の除去を確実にします。

組み立て工具： 標準的なMC4アセンブリーツールは両方のコネクタータイプに対応するが、MC4-EVO 2は挿入ツールが強化されている。

試験装置： MC4-EVO 2の取り付けには、より厳しい公差が指定されています。

インストールのベストプラクティス

設置ステップ	スタンダードMC4	MC4-EVO 2	決定的な違い
ケーブルストリップ	6-7mm導体	7-8mm導体	長いストリップ長
圧着力	標準圧力	より高い圧力	圧縮率の向上
コンタクト挿入	標準的な深さ	完全な婚約	完全な座席
ストレイン・リリーフ	基本的な保護	強化されたクランプ	優れた保持力
最終テスト	目視検査	抵抗試験	パフォーマンス検証

システム統合に関する考察

混合システムの互換性： MC4-EVO 2コネクターは、標準MC4コネクターと完全に嵌合し、段階的なシステムアップグレードを可能にします。

文字列の構成： 電流容量が大きいため、適切な用途ではストリングを長くし、コンバイナーボックスの必要数を減らすことができる。

アースの互換性： どちらのコネクター・タイプも、標準的なPV接地システムおよび機器接地導体と統合できます。

モニタリングの統合： すべての標準的な直流監視システムおよびアークフォルト検出装置に対応。

品質保証とテスト

インストールの検証： MC4-EVO 2の設置には、最適な性能を確認するための接触抵抗テストが有効です。

環境試験： どちらのタイプのコネクターも、取り付け後に適切なシーリング確認とIP定格の確認が必要です。

機械的試験： 引っ張り試験により、適切な機械的保持とストレインリリーフ性能を保証します。

長期モニタリング： サーマルイメージングと電気テストは、システムの耐用年数にわたって継続的な性能を確認するのに役立ちます。

Beptoでは、包括的な設置トレーニングプログラムを開発し、当社のMC4-EVO 2コネクターに最適化された専用圧着工具を提供しています。当社の技術チームは40カ国以上の設置業者と協力し、当社の高度なコネクタ設計の性能上の利点を最大限に引き出す適切な設置技術を確保しています。Bepto MC4-EVO 2コネクタをお選びいただくと、優れた製品だけでなく、最適な設置および長期性能を保証する完全な技術サポートもご利用いただけます！🔧

結論

MC4-EVO 2コネクターと標準MC4コネクターの選択は、最新のハイパワーソーラーアプリケーションにおけるシステムの信頼性、安全性、性能を根本的に決定します。標準MC4コネクターは引き続き低出力の住宅設備に適していますが、500W以上のパネルや大電流アプリケーションの普及が進んでいるため、MC4-EVO 2コネクターは商業施設や公益事業規模のプロジェクトに不可欠です。MC4-EVO 2コネクターの優れた電流処理、熱性能、信頼性は、故障の撲滅、エネルギー収率の向上、安全マージンの強化を通じて、初期コストプレミアムをはるかに上回る説得力のある経済的価値を提供します。太陽光発電技術がより高い出力密度に向けて進歩し続ける中、MC4-EVO 2はシステム性能要件に適合するために必要なコネクター技術の進化を象徴しています。

MC4-EVO 2と標準MC4に関するFAQ
