Mekanisme Penguncian Anti-Getaran Manakah yang Memberikan Performa Kelenjar Kabel Paling Andal?

Pendahuluan

Pelonggaran yang disebabkan oleh getaran menyebabkan kegagalan kelenjar kabel hingga 85% di lingkungan industri, yang menyebabkan hilangnya peringkat IP, masuknya kelembapan, dan kegagalan listrik yang dahsyat yang dapat mematikan seluruh lini produksi. Pengikatan benang tradisional saja tidak dapat menahan gerakan mikro yang konstan dan beban dinamis yang ada dalam aplikasi industri modern.

Senyawa pengunci ulir, ring pengunci mekanis, dan cincin pengunci terintegrasi masing-masing menawarkan keunggulan yang berbeda, dengan senyawa pengunci ulir yang memberikan peningkatan ketahanan getaran 95%, ring pengunci yang menawarkan peningkatan 80%, dan sistem penguncian terintegrasi yang menghadirkan peningkatan keandalan 90% dibandingkan dengan koneksi ulir standar.

Setelah satu dekade menyelidiki kegagalan kelenjar kabel terkait getaran di seluruh industri mulai dari manufaktur otomotif hingga anjungan lepas pantai, saya telah belajar bahwa memilih mekanisme anti-getaran yang tepat bukan hanya tentang mencegah pelonggaran-ini tentang memastikan keandalan sistem jangka panjang di lingkungan operasi yang semakin menuntut.

Daftar Isi

• Apa yang Menyebabkan Kegagalan Kelenjar Kabel Terkait Getaran?
• Bagaimana Senyawa Pengunci Benang Mencegah Pelonggaran?
• Sistem Penguncian Mekanis Manakah yang Menawarkan Performa Terbaik?
• Bagaimana Mekanisme Penguncian Terintegrasi Dibandingkan dengan Solusi Eksternal?
• Metode Pengujian Apa yang Memvalidasi Kinerja Anti-Getaran?
• Tanya Jawab Tentang Sistem Anti-Getaran Kelenjar Kabel

Apa yang Menyebabkan Kegagalan Kelenjar Kabel Terkait Getaran?

Memahami akar penyebab kegagalan yang disebabkan oleh getaran sangat penting untuk memilih metode pencegahan yang efektif.

Penyebab getaran gerakan mikro di antara permukaan ulir yang secara bertahap mengurangi tegangan preload¹yang menyebabkan pelonggaran progresif, kehilangan kompresi segel, dan akhirnya kegagalan peringkat IP, dengan tingkat kegagalan yang meningkat secara eksponensial dengan frekuensi getaran di atas 50Hz dan amplitudo di atas 0,5 mm.

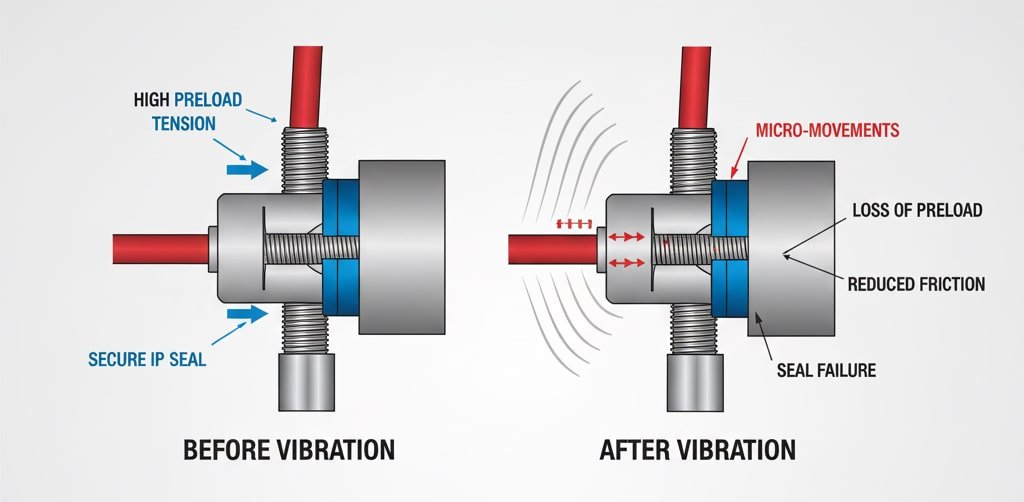

Fisika Pelonggaran yang Disebabkan oleh Getaran

Getaran mempengaruhi kelenjar kabel melalui beberapa mekanisme:

Efek Gerakan Mikro:

• Permukaan benang mengalami gerakan geser relatif
• Gaya gesekan berkurang dengan bersepeda berulang kali
• Ketegangan preload secara bertahap berkurang seiring waktu
• Ambang batas kritis tercapai saat pelonggaran dipercepat

Karakteristik Respons Frekuensi:

• Frekuensi rendah (1-10Hz): Pelonggaran bertahap selama berbulan-bulan
• Frekuensi sedang (10-100Hz): Degradasi yang dipercepat
• Frekuensi tinggi (100-1000Hz): Kerusakan cepat dalam beberapa minggu
• Frekuensi resonansi: Kemungkinan terjadi pelonggaran yang dahsyat

Saya bekerja dengan Andreas, seorang insinyur pemeliharaan di fasilitas turbin angin di Denmark, di mana getaran nacelle menyebabkan kegagalan kelenjar kabel setiap 6-8 bulan. Getaran 15-25Hz yang konstan dari operasi rotor menciptakan kondisi yang sempurna untuk pelonggaran yang progresif.

Faktor Amplifikasi Lingkungan

Siklus Suhu:

• Ekspansi/kontraksi termal mengurangi beban awal
• Tingkat ekspansi yang berbeda menciptakan konsentrasi tegangan
• Bersepeda berulang mempercepat kelelahan material
• Dikombinasikan dengan getaran, tingkat kegagalan menjadi dua kali lipat

Efek Korosi:

• Kekasaran permukaan meningkat dengan korosi
• Koefisien gesekan berubah seiring waktu
• Kualitas pengikatan benang menurun
• Korosi galvanik pada logam yang berbeda

Variasi Beban:

• Berat kabel menciptakan pemuatan dinamis
• Pembebanan angin pada instalasi eksternal
• Gaya ekspansi termal pada kabel yang panjang
• Variasi torsi pemasangan mempengaruhi preload

Ladang angin Andreas membutuhkan strategi anti-getaran yang komprehensif yang menggabungkan beberapa mekanisme penguncian untuk mencapai kinerja jangka panjang yang andal di lingkungan lepas pantai yang menantang.

Bagaimana Senyawa Pengunci Benang Mencegah Pelonggaran?

Penguncian ulir kimia merupakan salah satu solusi anti-getaran yang paling efektif untuk kelenjar kabel.

Senyawa pengunci benang mengering untuk membentuk plastik termoset yang mengisi celah di antara permukaan benang², mencegah gerakan mikro sekaligus mempertahankan pelepasan dengan aplikasi panas yang tepat, memberikan pengurangan 95% pada pelonggaran akibat getaran dibandingkan dengan sambungan ulir kering.

Klasifikasi Senyawa Pengunci Benang

Kategori Kekuatan:

Jenis Senyawa	Torsi Pemisahan Diri	Torsi yang Berlaku	Dapat dilepas	Aplikasi
Kekuatan Rendah	25-75 in-lbs	10-30 in-lbs	Perkakas tangan	Koneksi yang dapat disesuaikan
Kekuatan Sedang	75-200 in-lbs	20-60 in-lbs	Alat-alat standar	Tujuan umum
Kekuatan Tinggi	200-400 in-lbs	40-120 in-lbs	Panas yang dibutuhkan	Instalasi permanen
Struktural	400+ in-lbs	80+ in-lbs	Penghapusan yang merusak	Aplikasi penting

Manfaat Komposisi Kimia:

• Pengawetan anaerobik menghilangkan celah udara
• Ketahanan suhu hingga 150°C
• Ketahanan kimiawi terhadap sebagian besar pelarut
• Mempertahankan elastisitas di bawah getaran

Praktik Terbaik Aplikasi

Saya ingat pernah bekerja dengan Kenji, seorang manajer pabrik di fasilitas perakitan otomotif di Hiroshima, Jepang. Getaran lini produksinya sering menyebabkan masalah pemeliharaan kelenjar kabel, sehingga mengganggu jadwal produksi yang tepat waktu.

Prosedur Aplikasi yang Tepat:

1. Bersihkan benang dengan pelarut penghilang lemak
2. Oleskan kompon ke benang jantan saja
3. Merakit dalam waktu kerja (5-20 menit)
4. Biarkan waktu penyembuhan penuh (24 jam pada suhu kamar)
5. Instalasi dokumen untuk pemeliharaan di masa mendatang

Kriteria Seleksi:

• Kisaran suhu pengoperasian
• Persyaratan kompatibilitas bahan kimia
• Kebutuhan aksesibilitas pemeliharaan
• Persyaratan persetujuan peraturan

Fasilitas Kenji menerapkan senyawa pengunci ulir berkekuatan sedang pada semua kelenjar kabel, sehingga tidak ada kegagalan terkait getaran selama dua tahun berikutnya dan meniadakan gangguan pemeliharaan yang tidak direncanakan.

Karakteristik Kinerja

Ketahanan terhadap getaran:

• Tahan akselerasi 10G pada 2000Hz
• Mempertahankan preload di bawah siklus termal
• Mencegah terjadinya korosi di antara ulir
• Memperpanjang masa pakai hingga 5-10x

Kinerja Suhu:

• Menyembuhkan pada suhu kamar
• Kisaran layanan: -55°C hingga +150°C
• Tahan guncangan termal
• Mempertahankan properti melalui siklus pembekuan-pencairan

Di Bepto, kami merekomendasikan senyawa pengunci ulir khusus berdasarkan kebutuhan aplikasi Anda dan memberikan panduan aplikasi terperinci untuk memastikan kinerja yang optimal.

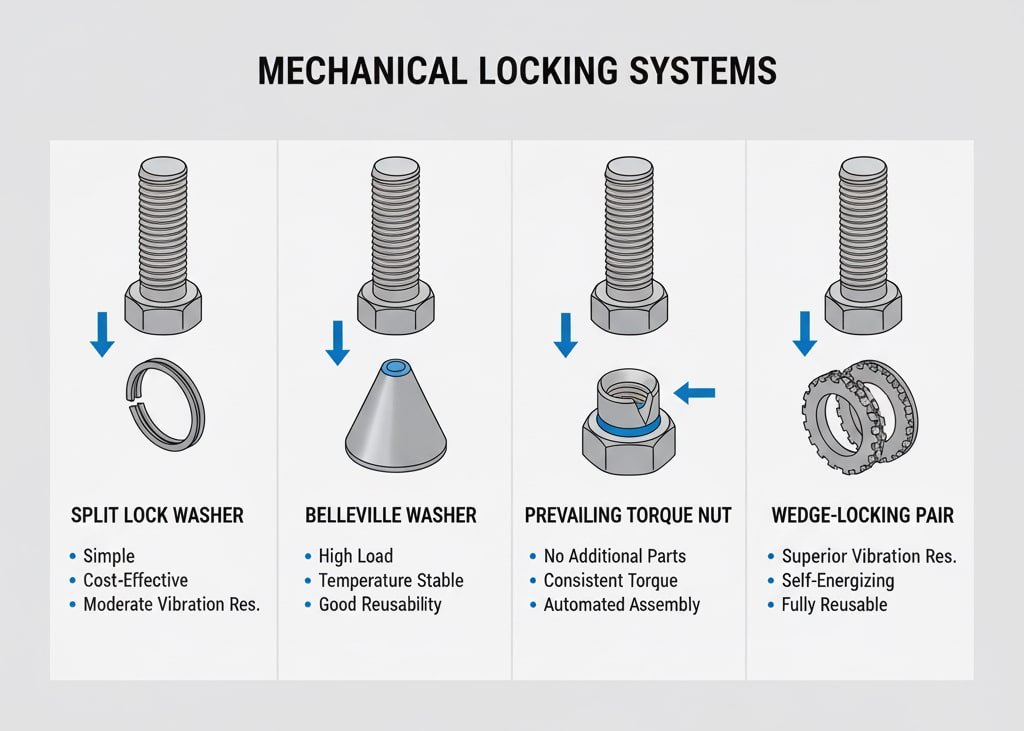

Sistem Penguncian Mekanis Manakah yang Menawarkan Performa Terbaik?

Sistem penguncian mekanis memberikan kinerja anti-getaran yang andal tanpa ketergantungan bahan kimia.

Washer pengunci, mur torsi yang berlaku, dan sistem penguncian baji masing-masing menawarkan keunggulan yang berbeda, dengan penguncian baji yang memberikan ketahanan getaran tertinggi³ (peningkatan 90%), ring pengunci yang menawarkan kinerja sedang (peningkatan 80%), dan mur torsi yang ada saat ini memberikan hasil yang konsisten (peningkatan 85%) di seluruh rentang suhu.

Analisis Kinerja Mesin Cuci Kunci

Mesin Cuci Kunci Terpisah:

• Aksi pegas mempertahankan tegangan preload
• Pemasangan dan pelepasan yang sederhana
• Efektivitas terbatas di atas beban bukti 75%
• Rentan mengalami relaksasi di bawah getaran tinggi

Mesin Cuci Belleville:

• Laju pegas yang tinggi mempertahankan ketegangan
• Sangat baik untuk aplikasi beban tinggi
• Membutuhkan torsi pemasangan yang tepat
• Performa unggul dalam siklus suhu

Pencuci Kunci Gigi:

• Gigitan mekanis mencegah rotasi
• Efektif untuk tingkat getaran sedang
• Dapat merusak permukaan akhir
• Sulit untuk digunakan kembali setelah dilepas

Sistem Mekanik Tingkat Lanjut

Saya bekerja dengan Omar, yang mengelola fasilitas petrokimia di Kuwait di mana suhu ekstrem dan getaran dari stasiun kompresor menciptakan kondisi yang menantang untuk instalasi kelenjar kabel.

Teknologi Penguncian Baji:

• Irisan cam-action mencegah pelonggaran
• Memberi energi sendiri di bawah getaran
• Dapat digunakan kembali tanpa kehilangan kinerja
• Efektif di seluruh rentang suhu yang luas

Sistem Torsi yang Berlaku:

• Benang yang berubah bentuk menimbulkan gangguan interferensi
• Torsi yang konsisten selama masa pakai
• Tidak diperlukan komponen tambahan
• Cocok untuk perakitan otomatis

Perbandingan Kinerja:

Jenis Sistem	Resistensi Getaran	Kisaran Suhu	Dapat digunakan kembali	Faktor Biaya
Mesin Cuci Terpisah	Bagus.	-40°C hingga +120°C	Terbatas	1.0x
Belleville	Luar biasa	-60°C hingga +200°C	Bagus.	1.5x
Wedge-Lock	Unggul	-40°C hingga +150°C	Luar biasa	2.0x
Torsi yang Berlaku	Sangat baik	-40°C hingga +180°C	Bagus.	1.3x

Fasilitas Omar memilih sistem penguncian baji untuk aplikasi penting dan washer Belleville untuk instalasi standar, mencapai peningkatan keandalan 98% selama lima tahun operasi.

Bagaimana Mekanisme Penguncian Terintegrasi Dibandingkan dengan Solusi Eksternal?

Fitur anti-getaran built-in menawarkan keunggulan dalam optimalisasi desain dan keandalan jangka panjang.

Mekanisme penguncian terintegrasi menghilangkan komponen tambahan sekaligus memberikan peningkatan ketahanan getaran 90%, dengan cincin pengunci, sistem pegas integral, dan profil ulir yang dimodifikasi yang menawarkan kinerja superior⁴ dibandingkan dengan solusi tambahan eksternal dalam aplikasi dengan ruang terbatas.

Keunggulan Desain Terpadu

Cincin Pengunci Tawanan:

• Tidak dapat hilang atau salah pasang
• Performa yang konsisten di seluruh instalasi
• Mengurangi kebutuhan inventaris
• Prosedur perawatan yang disederhanakan

Sistem Pegas Integral:

• Karakteristik pegas yang dioptimalkan
• Terlindungi dari kontaminasi lingkungan
• Mempertahankan preload selama masa pakai
• Desain yang ringkas menghemat ruang

Profil Benang yang Dimodifikasi:

• Pola interferensi yang direkayasa
• Mengunci sendiri tanpa komponen tambahan
• Memelihara alat instalasi standar
• Integrasi manufaktur yang hemat biaya

Manfaat Pengoptimalan Desain

Efisiensi Ruang:

• Menghilangkan komponen penguncian eksternal
• Mengurangi panjang perakitan secara keseluruhan
• Meningkatkan aksesibilitas di ruang sempit
• Menyederhanakan persyaratan perutean kabel

Peningkatan Keandalan:

• Komponen yang lebih sedikit mengurangi mode kegagalan
• Desain terintegrasi mencegah kesalahan pembongkaran
• Toleransi produksi yang konsisten
• Optimalisasi kontrol kualitas

Keuntungan Pemeliharaan:

• Prosedur pemeriksaan yang disederhanakan
• Mengurangi persediaan suku cadang
• Alat instalasi standar
• Prosedur penggantian yang lebih cepat

Di Bepto, tim teknisi kami telah mengembangkan beberapa solusi anti-getaran terintegrasi yang menggabungkan manfaat sistem penguncian mekanis dan kimiawi dengan tetap mempertahankan kesederhanaan pemasangan kelenjar kabel standar.

Metode Pengujian Apa yang Memvalidasi Kinerja Anti-Getaran?

Protokol pengujian terstandardisasi memastikan verifikasi kinerja yang andal untuk sistem anti-getaran.

Pengujian getaran ASTM F1312 dan pengujian guncangan MIL-STD-1312 memberikan validasi kuantitatif terhadap kinerja anti-getaran⁵, dengan protokol pengujian tipikal yang mencakup 10.000-50.000 siklus getaran pada frekuensi dan amplitudo tertentu untuk mensimulasikan masa pakai selama 10-20 tahun.

Protokol Uji Standar

Standar Pengujian Getaran:

• ASTM F1312: Metode Uji Standar untuk Ketahanan Getaran
• MIL-STD-1312: Standar Militer untuk Pengujian Pengikat
• IEC 60068-2-6: Pengujian Lingkungan - Getaran
• ISO 16047: Pengencang - Pengujian Torsi/Kekuatan Penjepit

Parameter Uji:

• Rentang frekuensi: 5-2000Hz
• Tingkat akselerasi: 1-50G
• Jumlah siklus: 10,000-1,000,000
• Variasi suhu: -40°C hingga +150°C

Metode Validasi Kinerja

Pemantauan Preload:

• Pengukuran torsi awal
• Verifikasi torsi berkala
• Sistem pemantauan sel beban
• Analisis statistik retensi

Analisis Mode Kegagalan:

• Inspeksi visual untuk melonggarkan
• Penilaian keausan benang
• Verifikasi integritas segel
• Pengujian validasi peringkat IP

Pengujian Masa Pakai yang Dipercepat:

• Kondisi stres yang meningkat
• Faktor percepatan suhu
• Efek penggandaan frekuensi
• Ekstrapolasi masa pakai layanan

Aplikasi Jaminan Kualitas

Pengujian Produksi:

• Protokol validasi batch
• Rencana pengambilan sampel statistik
• Pemantauan tren kinerja
• Persyaratan kualifikasi pemasok

Verifikasi Lapangan:

• Dokumentasi torsi pemasangan
• Jadwal pemeriksaan berkala
• Sistem pemantauan kinerja
• Program optimalisasi pemeliharaan

Laboratorium pengujian kami di Bepto mempertahankan kemampuan pengujian getaran yang komprehensif, memungkinkan validasi kinerja anti-getaran untuk semua produk kelenjar kabel kami dan memastikan kinerja jangka panjang yang andal dalam aplikasi yang menuntut.

Kesimpulan

Memilih mekanisme penguncian anti-getaran yang tepat sangat penting untuk mencegah kegagalan kelenjar kabel di lingkungan yang bergetar. Meskipun senyawa pengunci ulir menawarkan peningkatan kinerja tertinggi (95%), sistem mekanis memberikan alternatif yang dapat diandalkan tanpa ketergantungan bahan kimia, dan solusi terintegrasi mengoptimalkan efisiensi desain. Kuncinya adalah mencocokkan mekanisme penguncian dengan karakteristik getaran, kondisi lingkungan, dan persyaratan perawatan yang spesifik. Senyawa pengunci ulir unggul dalam aplikasi getaran tinggi, sistem mekanis berkinerja baik dalam suhu ekstrem, dan solusi terintegrasi memberikan keandalan optimal dalam instalasi terbatas ruang. Di Bepto, kami menggabungkan data pengujian ekstensif dengan pengalaman aplikasi praktis untuk membantu Anda memilih solusi anti-getaran yang paling efektif untuk aplikasi kelenjar kabel Anda. Ingat, berinvestasi dalam perlindungan getaran yang tepat hari ini mencegah kegagalan yang merugikan dan waktu henti besok!
