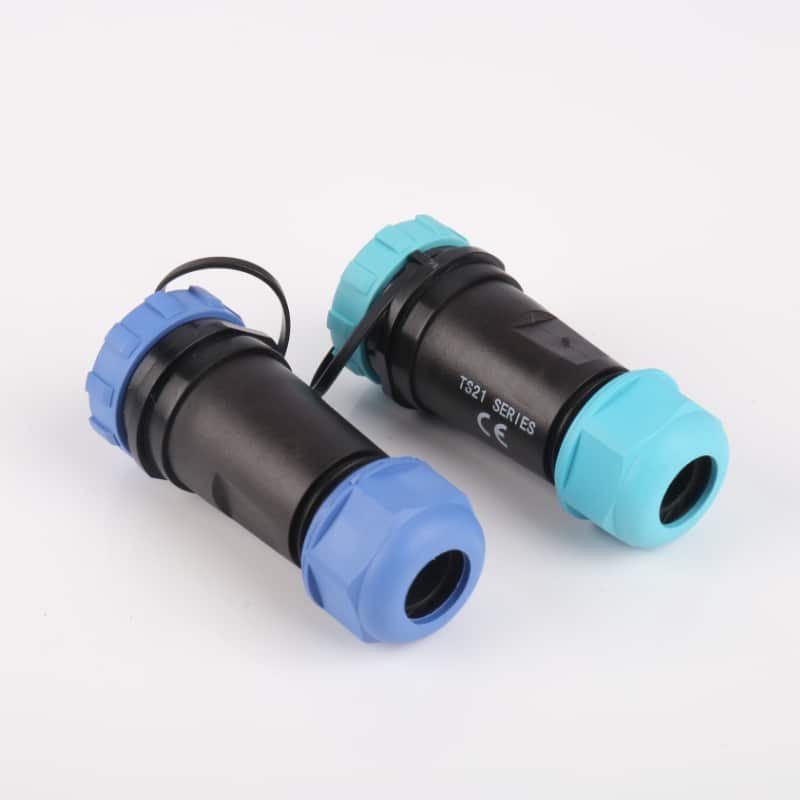

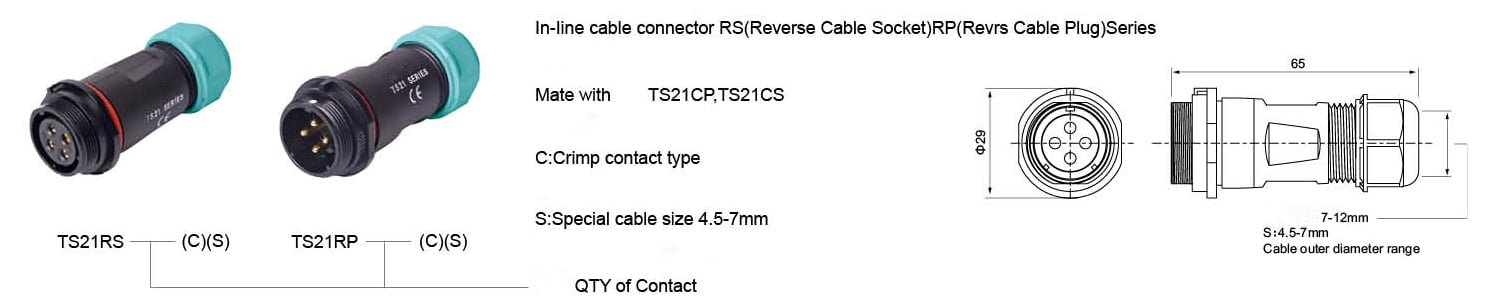

TS21RS aljzat és TS21RP dugó, 30A in-line hálózati csatlakozó

• Terméktípus: In-line / kábel-kábel vízálló kör alakú csatlakozó
• Modellek: TS21RP (fordított kábel dugó, hím), TS21RS (fordított kábel aljzat, nő)
• Csatlakozó típus: Menetes
• Héj anyaga: PC, Nylon PA66 (UL94V-0)
• Betét anyaga: PPS (max. hőmérséklet 260°C)
• Érintkező anyag: Sárgaréz aranyozással
• IP-besorolás: IP68
• Üzemi hőmérséklet: -40°C és +85°C között
• Párzási ciklus: 500 ciklus
• Elérhető pinszámok: 2, 3, 4, 5, 5B (vegyes), 5C, 7, 9, 12
• Névleges áram: Akár 30A (Változik a tűk számától és a lezárástól függően)
• Megszűnés: Forrasztás vagy krimpelés

Fő jellemzők

• Nagy áramerősségű kapacitás: A TS21RS és TS21RP akár 30A (forrasztás) vagy 25A (krimpelés) kezelésére is alkalmas, így ideálisak a nagy teljesítményű ipari berendezésekhez.
• In-line csatlakozásokhoz tervezték: A TS21RP (fordított dugó) és a TS21RS (fordított aljzat) kifejezetten két kábel összekapcsolására szolgál, biztonságos és folyamatos kapcsolatot teremtve.
• IP68 vízálló védelem: A legmagasabb szintű védelmet nyújtja a por és a hosszú távú vízbe merülés ellen, megbízható csatlakozást biztosít nedves vagy kültéri környezetben.
• Sokoldalú lezárási lehetőségek: A TS21RS és TS21RP érintkezői forrasztásos és krimpelt változatban is kaphatók, ami rugalmasságot biztosít az összeszereléshez.
• Biztonságos menetes csatlakozó: Robusztus menetes reteszelő mechanizmussal rendelkezik, amely ellenáll a rezgésnek és stabil, párosított kapcsolatot biztosít.
• Nagy teljesítményű anyagok: A TS21RS és TS21RP UL94V-0 lángálló héjjal, magas hőmérsékletnek (260°C) ellenálló PPS betétekkel és aranyozott sárgaréz érintkezőkkel készül.

TS21 Series forrasztási érintkező spec
Kapcsolat QTY	2	3	4	5	5B	5C	7	9	12
Férfi érintkezési felület nézet
Névleges áram (A)	30	30	30	30	30 5	15	15	5	5
Érintkező átmérő (mm)	Φ3×2	Φ3×3	Φ3×4	Φ3×5	Φ3×2 Φ1×3	Φ2×5	Φ2×7	Φ1×9	Φ1×12
Névleges feszültség (AC.V)	500	500	500	500	500	500	500	500	500
Vizsgálati feszültség (AC.V) 1min	1500	1500	1500	1500	1500	1500	1500	1500	1500
Érintkezési ellenállás (mΩ)	1	1	1	1	1 5	2.5	2.5	5	5
Huzalméret (mm2/AWG)	≤4/11	≤4/11	≤4/11	≤4/11	≤0.75/18 ≤4/11	≤2/14	≤2/14	≤0.75/18	≤0.7/18

TS21 sorozatú crimp érintkező specifikáció
Kapcsolat QTY	2	3	4	5	7	7B	8
Férfi érintkezési felület nézet
Névleges áram (A)	25	25	25	10	10	5	5
Érintkező átmérő (mm)	Φ2.5×2	Φ2.5×3	Φ2.5×4	Φ1.5×5	Φ1.5×7	Φ1×7	Φ1×8
Névleges feszültség (AC.V)	500	500	500	500	500	400	400
Vizsgálati feszültség (AC.V) 1min	1500	1500	1500	1500	1500	1200	1200
Érintkezési ellenállás (mΩ)	1	1	1	2.5	2.5	5	5
Szigetelési ellenállás (mΩ)	2000	2000	2000	2000	2000	2000	2000
