Ön egy kritikus fontosságú berendezés telepítése előtt áll, és a projektvezetője épp most tette fel a rettegett kérdést: "Teljesen biztos benne, hogy ezek a csatlakozók bírják a környezetet?" Az utolsó dolog, amit szeretne, az egy költséges meghibásodás, mert félreértett egy IP-besorolást. Az IP-besorolások szabványosított kódok, amelyek meghatározzák a csatlakozók szilárd részecskékkel és folyadékokkal szembeni védelmi szintjét: az IP67 porzáró és ideiglenes vízbe merülés elleni védelmet, az IP68 folyamatos vízbe merítésre való képességet, az IP69K pedig a legmagasabb védelmet nyújtja a nagynyomású, magas hőmérsékletű vízsugarakkal szemben.
Samuel, a Bepto Connector értékesítési igazgatójaként túl sok projektet láttam már kisiklani az IP-besorolási zavarok miatt. A csatlakozóiparban eltöltött több mint 10 év után elmondhatom, hogy ezeknek a minősítéseknek a megértése nem csupán technikai tudás, hanem projektbiztosítás is. Hadd mutassam be Önnek, hogy pontosan mit jelentenek ezek a számok az Ön konkrét alkalmazása szempontjából.
Tartalomjegyzék
- Pontosan mit mérnek az IP-értékelések?
- Hogyan hasonlíthatók össze az IP67, az IP68 és az IP69K valós alkalmazásokban?
- Milyen IP-besorolást válasszon az adott környezethez?
- Milyen vizsgálati szabványok állnak a minősítések mögött?
- Hogyan ellenőrizheti a hiteles IP-minősítési tanúsítványokat?
- GYIK az IP-osztályzatokról
Pontosan mit mérnek az IP-értékelések?
Az IP (Ingress Protection) minősítések nemzetközi szabványok, amelyeket a következők határoznak meg IEC 605291 amelyek meghatározzák a szilárd tárgyak és folyadékok behatolása ellen az elektromos burkolatok által nyújtott védelem mértékét.
Az IP-besorolási rendszer kétjegyű formátumot használ: IP + első számjegy (szilárd anyagok elleni védelem) + második számjegy (folyadék elleni védelem). Néha egy harmadik karakter is szerepel a további speciális védelmet jelölő jeleknél, mint például a "K" az IP69K-ban.
Első számjegy: Szilárd részecskék védelme (0-6)
- 0: Nincs védelem
- 1: Védett 50 mm-nél nagyobb szilárd tárgyak ellen
- 2: Védett 12,5 mm-nél nagyobb szilárd tárgyak ellen
- 3: 2,5 mm-nél nagyobb szilárd tárgyak ellen védett
- 4: Védett 1 mm-nél nagyobb szilárd tárgyak ellen
- 5: Porvédett (korlátozottan megengedett a behatolás)
- 6: Porzáró (nem jut be por)
Második számjegy: Folyadékvédelem (0-9)
- 0: Nincs védelem
- 1-2: Védelem a csöpögő víz ellen
- 3-4: Védelem a permetező víz ellen
- 5-6: Védelem a vízsugarak ellen
- 7: Védelem az ideiglenes alámerülés ellen
- 8: Folyamatos víz alá merülés elleni védelem
- 9: Védelem a nagynyomású, magas hőmérsékletű vízsugarak ellen
A rendszer szépsége a pontosságában rejlik. Amikor az ügyfeleknek az IP68-as kábelbevezetéseinkről beszélek, pontosan tudják, hogy ezek a csatlakozók milyen környezeti kihívásokkal képesek megbirkózni.
Hogyan hasonlíthatók össze az IP67, az IP68 és az IP69K valós alkalmazásokban?
Hadd mondjak el egy történetet, amely tökéletesen illusztrálja ezeket a különbségeket. A múlt hónapban Daviddel, egy nagy detroiti autóipari gyártó beszerzési vezetőjével dolgoztam együtt. Három különböző alkalmazáshoz keresett csatlakozókat, és eredetileg mindenhez ugyanazt az IP67-es besorolást akarta használni a beszerzés egyszerűsítése érdekében.
Az IP67 porálló védelmet biztosít, és 30 percig ellenáll az ideiglenes vízbe merülésnek 1 méteres magasságig, így ideális kültéri alkalmazásokhoz, ahol időnként víznek van kitéve.
IP67: A sokoldalú munkagép
Az IP67-es csatlakozók kiemelkednek:
- Kültéri világítási berendezések
- Mezőgazdasági berendezések
- Építőipari gépek
- Tengeri fedélzeti alkalmazások (vízvonal felett)
David első alkalmazása tökéletes volt IP67-es IP67-es külső járművilágításhoz, amely esővel és autómosással találkozhat, de nem kerül folyamatosan víz alá.
IP68: A víz alá merülés specialistája
Az IP68-as szabvány az IP67-es szabványhoz hasonló porvédelmet nyújt, de 1 méteres mélységen túl folyamatos víz alá merülés elleni védelmet biztosít, a gyártó által meghatározott mélységgel és időtartammal.
David második alkalmazásához - érzékelők egy motorházban, amely árvíz idején víz alá kerülhet - az IP68-as szabvány volt a legfontosabb. IP68-as kábelbevezetéseink akár 10 méteres folyamatos víz alá merülést is kibírnak, ami messze meghaladja a követelményeket.
IP69K: A szélsőséges környezetek bajnoka
Az IP69K a legmagasabb szintű védelmet nyújtja a nagynyomású (80-100 bar), magas hőmérsékletű (80°C) vízsugarakkal szemben minden szögből, valamint porzáró tömítéssel.
| Jellemző | IP67 | IP68 | IP69K |
|---|---|---|---|
| Porvédelem | Teljes | Teljes | Teljes |
| Vízbe merülés | 1m 30 percig | Folyamatos (a mélység változó) | Nincs külön értékelve |
| Nagynyomású fúvókák | Nem | Nem | Igen (80-100 bar) |
| Magas hőmérséklet | Standard | Standard | 80°C-ig |
| Tipikus alkalmazások | Kültéri felszerelés | Víz alatti érzékelők | Élelmiszer-feldolgozás, járműmosás |
David harmadik alkalmazása IP69K-csatlakozókat igényelt olyan automata autómosó berendezésekhez, amelyek naponta közvetlen nagynyomású, fűtött vízsugarakkal találkoznak. A szabványos IP68-as csatlakozók ebben a környezetben heteken belül meghibásodnának.
Milyen IP-besorolást válasszon az adott környezethez?
A kulcs a környezeti kihívások és a megfelelő védelmi szint összehangolása. Mindig felteszem az ügyfeleknek ezeket a kritikus kérdéseket:

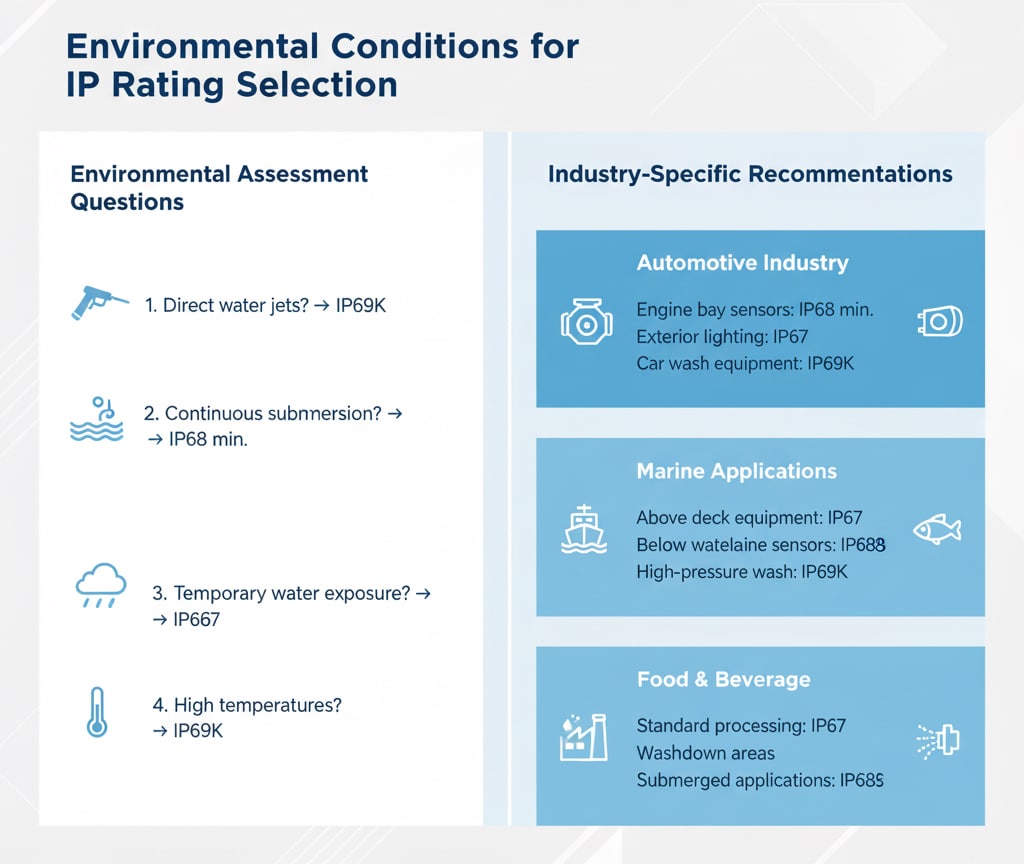

Környezeti értékelési kérdések
- A csatlakozó közvetlen vízsugárral fog szemben állni? → Tekintse IP69K
- Lehetséges a folyamatos merítés? → Minimum IP68 szükséges
- Az ideiglenes vízzel való érintkezés a fő probléma? → Az IP67-es szabvány elegendő lehet
- Magas hőmérsékletről van szó? → IP69K fűtött mosási alkalmazásokhoz
Iparág-specifikus ajánlások
Autóipar:
- Motortéri érzékelők: IP68 minimum
- Külső világítás: IP67 megfelelő
- Autómosó berendezés: IP69K nélkülözhetetlen
Tengeri alkalmazások:
- Fedélzet feletti berendezések: IP67
- Vízvonal alatti érzékelők: IP68
- Nagynyomású mosórendszerek: IP69K
Élelmiszerek és italok:
- Standard feldolgozás: IP67
- Lemosóhelyek: IP69K
- Víz alatti alkalmazások: IP68
Ne feledje, hogy a magasabb IP-osztályzat általában magasabb költségeket jelent. Nemrégiben segítettem Hassannak, egy szaúd-arábiai vegyi üzem vezetőjének 30% megtakarítást elérni a projektköltségvetésében azzal, hogy IP67-es csatlakozókat használt a magasan fekvő létesítményekhez ahelyett, hogy az IP68-as szabványt írta volna elő. A kulcs a védelem megfelelő méretezése a tényleges környezeti igényekhez.
Milyen vizsgálati szabványok állnak a minősítések mögött?
A vizsgálati eljárások megértése segít Önnek megbízni a minősítésekben, és kiszűrni a nem tanúsított termékekkel kapcsolatos lehetséges problémákat.
Az IP-besorolási tesztek szigorú IEC 60529 protokollokat követnek, szabványosított berendezéseket, meghatározott tesztidőtartamot és megfelelési/nem megfelelési kritériumokat használnak, amelyek nem hagynak teret az értelmezésnek.
IP67 vizsgálati protokoll
- Porvizsgálat: 8 órán át talkumporos porkamrában történő keringtetés
- Vízvizsgálat: 30 perces merítés 1 méteres mélységben egy szabványosított tartályban
- Hőmérséklet: A vizsgálatokat szobahőmérsékleten (jellemzően 20°C) végzik.
IP68 vizsgálati protokoll
- Porvizsgálat: Azonos az IP67-gyel
- Vízvizsgálat: Folyamatos merítés a gyártó által meghatározott mélységben és időtartamban
- A nyomás figyelembevétele: Figyelembe kell venni a következőket hidrosztatikus nyomás2 vizsgálati mélységben
IP69K vizsgálati protokoll
- Porvizsgálat: Ugyanaz, mint IP67/IP68
- Nagynyomású vizsgálat: 80-100 bar víznyomás 80°C-on
- Többszögű vizsgálat: Négy különböző szögből alkalmazott vízsugarak
- Időtartam: Általában 30 másodperc szögenként
A Bepto vizsgálati létesítményében minden szükséges berendezés megtalálható az ilyen protokollokhoz. Fenntartjuk az IEC 17025 akkreditációt, ami biztosítja, hogy vizsgálati eredményeink nemzetközileg elismertek legyenek.
Hogyan ellenőrizheti a hiteles IP-minősítési tanúsítványokat?
Sajnos számos esetben találkoztam hamisított IP-értékelési állításokkal. Íme, hogyan védheti meg magát:
Vörös zászlók, amelyekre figyelni kell
- Akkreditált laboratórium logója nélküli tanúsítványok
- Bizonytalan vizsgálati feltételek (nincs meghatározott mélység/tartam az IP68 esetében)
- Hiányzó vizsgálati jelentésszámok
- Online nem ellenőrizhető tanúsítványok
Ellenőrzés legjobb gyakorlatai
- Kérjen teljes vizsgálati jelentést, nem csak bizonyítványok
- Ellenőrizze a vizsgáló laboratórium akkreditációját hivatalos adatbázisokon keresztül
- Speciális vizsgálati feltételek ellenőrzése (mélység, időtartam, hőmérséklet)
- Kérje a tételvizsgálat dokumentációját termelési egységek esetében
Bepto csatlakozóink teljes dokumentációs csomaggal rendelkeznek, beleértve:
- Eredeti vizsgálati jelentések TUV tanúsítvánnyal rendelkező laboratóriumoktól
- Tételspecifikus minőségi tanúsítványok
- Nyomonkövethetőségi dokumentáció
- Online ellenőrző kódok
Amikor David megkérdőjelezte az IP68-as állításainkat, átadtam neki a teljes TUV tesztjelentést, amely szerint a készüléket 72 órán át 15 méteres mélységben merítettük, ami messze meghaladja a szabványos követelményeket. Ez az átláthatóság megpecsételte az üzletet, és hosszú távú bizalmat teremtett.
Következtetés
Az IP-besorolások megértése nem csupán a számok memorizálásáról szól, hanem arról is, hogy megalapozott döntéseket hozzon, amelyek megvédik projektjeit és beruházásait. Akár IP67-es védettségre van szüksége kültéri alkalmazásokhoz, akár IP68-as védettségre víz alá merülő környezethez, akár IP69K-ra szélsőséges vízmosási körülményekhez, a kulcs a védelmi szintek és a tényleges környezeti követelmények összehangolása. Ne feledje, hogy az akkreditált laboratóriumok hiteles tanúsítása nem vitatható, és az olyan tapasztalt beszállítókkal való együttműködés, mint a Bepto, biztosítja, hogy mind a megfelelő védelmet, mind az azt bizonyító dokumentációt megkapja. 😉 😉 .
GYIK az IP-osztályzatokról
K: Használhatók-e az IP67-es csatlakozók tartósan víz alatt?
A: Nem, az IP67-es csatlakozók csak ideiglenes, legfeljebb 1 méteres, legfeljebb 30 perces vízbe merítésre alkalmasak. Állandó víz alatti telepítéshez legalább IP68-as minősítésre van szükség, a gyártó által meghatározott mélység- és időtartam-határértékekkel.
K: Az IP69K minden alkalmazásnál jobb, mint az IP68?
A: Nem feltétlenül. Az IP69K kiválóan ellenáll a nagynyomású vízsugaraknak, de nem kifejezetten folyamatos víz alá merítésre van méretezve, mint az IP68. Válasszon a konkrét környezeti kihívások alapján - a merítéshez IP68, míg a nagynyomású lemosáshoz IP69K szükséges.
K: Honnan tudom, hogy egy IP-minősítési tanúsítvány jogszerű-e?
A: Ellenőrizze a vizsgáló laboratórium akkreditációját a hivatalos adatbázisok segítségével, ellenőrizze a konkrét vizsgálati feltételeket és a jelentésszámokat, és győződjön meg arról, hogy a tanúsítványok tartalmazzák az akkreditált laboratórium logóját. A jogszerű beszállítók teljes vizsgálati jelentéseket adnak ki, nem csak összefoglaló tanúsítványokat.
K: Mi a különbség a különböző gyártók IP68-as minősítései között?
A: Az IP68 lehetővé teszi a gyártók számára, hogy az 1 méteres minimumon túlmenően saját mélység- és időtartam-határokat határozzanak meg. Mindig ellenőrizze a konkrét tesztfeltételeket - az egyik gyártó IP68-értéke lehet 3 méter 24 órán keresztül, míg egy másiké 10 méter 72 órán keresztül.
K: A magasabb IP-besorolás mindig jobb minőségű csatlakozókat jelent?
A: A magasabb IP-besorolás jobb környezetvédelmet jelent, de a tervezés során olyan kompromisszumokkal járhat, mint a nagyobb méret, a magasabb költségek vagy a bonyolultabb telepítés. Válassza a tényleges környezeti követelményeknek megfelelő IP-besorolást, ahelyett, hogy automatikusan a legmagasabb elérhetőt választaná.
