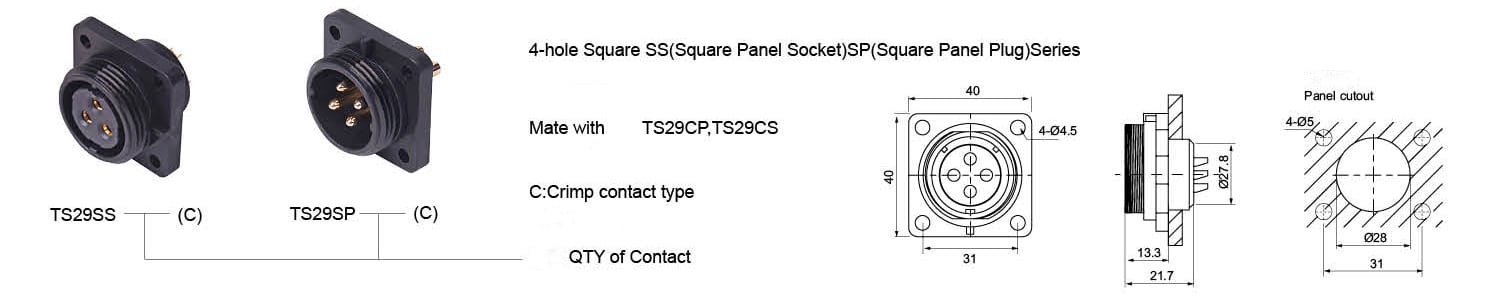

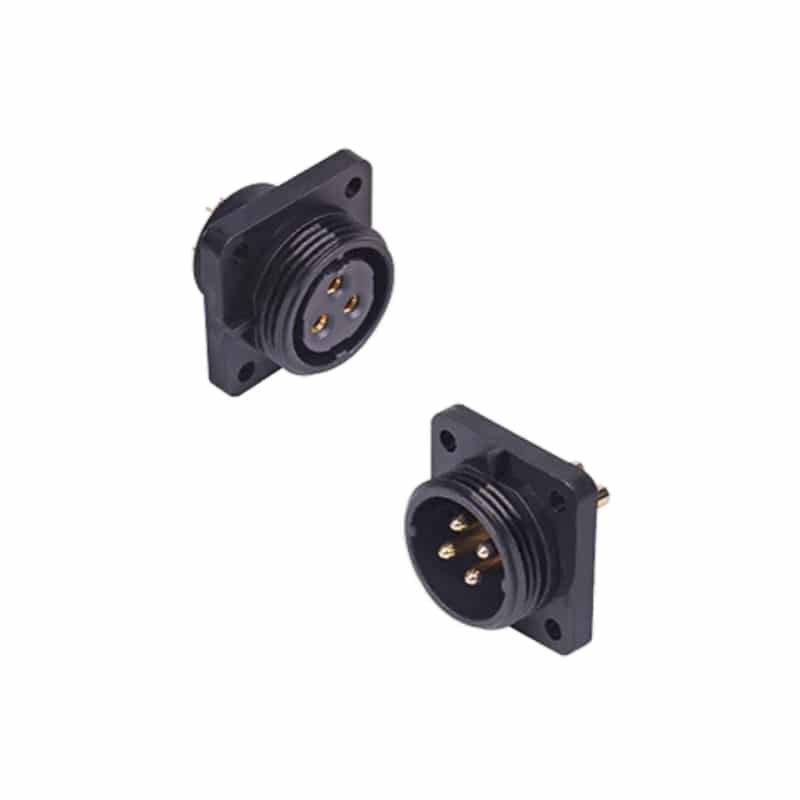

Connecteur d'alimentation à bride carrée, prise TS29SS et fiche TS29SP

• Série : Série TS29
• Modèles : TS29SS (prise pour panneau carré, femelle), TS29SP (prise pour panneau carré, mâle)
• Style de montage : Montage à bride carrée à 4 trous
• Type d'accouplement : Fileté
• Matériau de la coque : PC, Nylon PA66 (UL94V-0)
• Matériau de l'insert : PPS (Temp. max. 260°C)
• Matériau de contact : Laiton plaqué or
• Indice de protection IP : IP68
• Température de fonctionnement : -40°C à +85°C
• Cycle d'accouplement : 500 cycles
• Nombre de broches disponibles : 2, 3, 4, 5, 7, 8, 9, 10, 10B, 12, 15, 16, 17, 19, 20, 24, 26
• Courant nominal : Jusqu'à 50A (varie en fonction du nombre de broches et de la terminaison)
• Cessation d'activité : A souder ou à sertir

Caractéristiques principales

• Montage à bride carrée à 4 trous : Il est doté d'une bride carrée avec quatre trous de montage, offrant une stabilité et une résistance maximales au couple et aux vibrations, pour une connexion de panneau la plus sûre possible.
• Capacité de courant très élevée : Conçus pour supporter jusqu'à 50A (soudure), les TS29SS et TS29SP sont idéaux pour les transmissions de puissance industrielles lourdes.
• Protection contre l'eau IP68 : Assure le plus haut niveau de protection contre la poussière et l'immersion prolongée dans l'eau, en scellant le boîtier au niveau du point de montage.
• Options de terminaison polyvalentes : Les contacts sont disponibles en version à souder ou à sertir, ce qui permet de répondre aux différentes exigences en matière d'assemblage.
• Fixer l'accouplement fileté : S'associe à un connecteur de câble correspondant par l'intermédiaire d'un mécanisme de verrouillage fileté robuste qui résiste aux vibrations.
• Matériaux haute performance : Fabriqué avec une coque ignifugée UL94V-0, des inserts PPS résistants aux hautes températures (260°C) et des contacts en laiton plaqué or.

TS29 Series contact de soudure spec
Contacter QTY	2	3	4	7	8	9	10	10B	12	16	17	20	24	26
Vue de la face du contact mâle
Courant nominal (A)	50	50	25	25	25	25 5	25	10	10	10	10	5	5	5
Diamètre de contact (mm)	Φ3.5×2	Φ3.5×3	Φ2.5×4	Φ2.5×7	Φ2.5×8	Φ2.5×4 Φ1×5	Φ2.5×10	Φ1.5×10	Φ1.5×12	Φ1.5×16	Φ1.5×17	Φ1×20	Φ1×24	Φ1×26
Tension nominale (AC.V)	500	500	500	500	500	500	500	500	500	500	500	400	400	400
Tension d'essai (AC.V) 1min	1500	1500	1500	1500	1500	1500	1500	1500	1500	1500	1500	1200	1200	1200
Résistance de contact (mΩ)	0.5	0.5	1	1	1	1 5	1	2.5	2.5	2.5	2.5	5	5	5
Taille du fil (mm2/AWG)	≤10/7	≤10/7	≤4/11	≤4/11	≤4/11	≤4/11 ≤0.75/18	≤4/11	≤2/14	≤2/14	≤2/14	≤2/14	≤0.75/18	≤0.75/18	≤0.75/18

Série TS29 Spécifications des contacts à sertir
Contacter QTY	7	12	15	19
Vue de la face du contact mâle
Courant nominal (A)	25	10	5	5
Diamètre de contact (mm)	Φ2.5×7	Φ1.5×12	Φ1×15	Φ1×19
Tension nominale (AC.V)	500	500	400	400
Tension d'essai (AC.V) 1min	1500	1500	1200	1200
Résistance de contact (mΩ)	1	2.5	5	5
Résistance d'isolation (mΩ)	2000	2000	2000	2000
