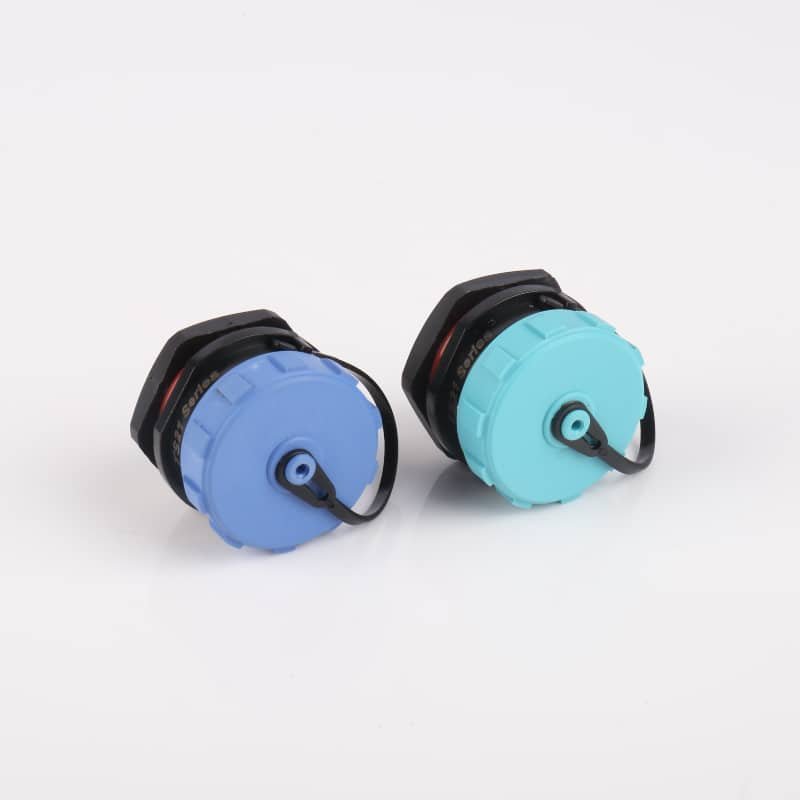

Connecteur pour montage en panneau, prise TS21PS et fiche TS21PP, IP68

• Type de produit : Connecteur circulaire étanche à montage par écrou arrière

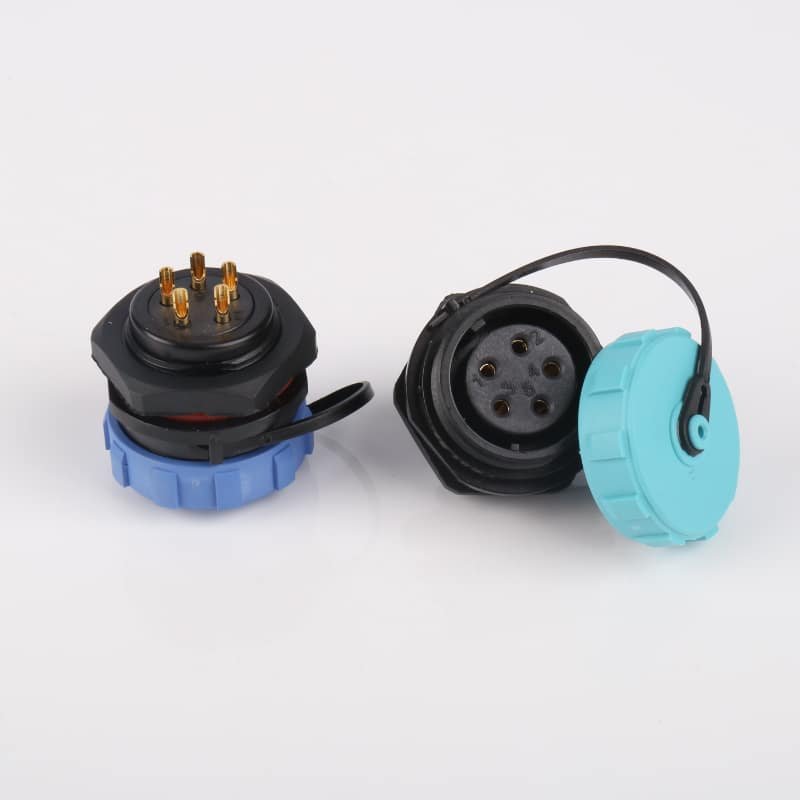

• Modèles : TS21PS (prise de panneau, femelle), TS21PP (prise de panneau, mâle)

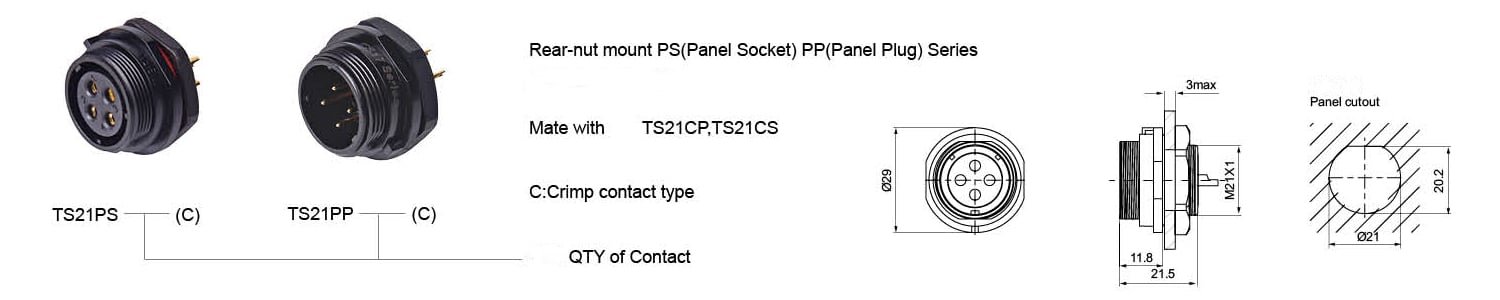

• Style de montage : Montage sur panneau à écrou arrière
• Type d'accouplement : Fileté
• Matériau de la coque : PC, Nylon PA66 (UL94V-0)
• Matériau de l'insert : PPS (Temp. max. 260°C)
• Matériau de contact : Laiton plaqué or
• Indice de protection IP : IP68
• Température de fonctionnement : -40°C à +85°C
• Cycle d'accouplement : 500 cycles
• Nombre de broches disponibles : 2, 3, 4, 5, 5B (mixte), 5C, 7, 9, 12
• Courant nominal : Jusqu'à 30A (varie en fonction du nombre de broches et de la terminaison)
• Cessation d'activité : A souder ou à sertir

Caractéristiques principales

• Montage sur panneau avec écrou arrière : Les TS21PS et TS21PP sont conçus pour une installation facile, avec un montage par l'avant du panneau et une fixation par l'arrière à l'aide d'un contre-écrou pour une stabilité maximale.
• Capacité de courant élevé : Conçus pour supporter jusqu'à 30A (soudure) ou 25A (sertissage), les TS21PS et TS21PP sont idéaux pour les équipements industriels de forte puissance.
• Protection contre l'eau IP68 : Assure le plus haut niveau de protection contre la poussière et l'immersion prolongée dans l'eau, en scellant le boîtier au niveau du point de montage.
• Options de terminaison polyvalentes : Les contacts des TS21PS et TS21PP sont disponibles en version à souder ou à sertir, ce qui offre une grande souplesse d'assemblage.
• Fixer l'accouplement fileté : S'associe aux connecteurs de câble TS21 correspondants grâce à un mécanisme de verrouillage fileté robuste qui résiste aux vibrations.
• Matériaux haute performance : Les TS21PS et TS21PP sont constitués d'une enveloppe ignifugée UL94V-0, d'inserts PPS résistants aux hautes températures (260°C) et de contacts en laiton plaqué or.

TS21 Series contact de soudure spec
Contacter QTY	2	3	4	5	5B	5C	7	9	12
Vue de la face du contact mâle
Courant nominal (A)	30	30	30	30	30 5	15	15	5	5
Diamètre de contact (mm)	Φ3×2	Φ3×3	Φ3×4	Φ3×5	Φ3×2 Φ1×3	Φ2×5	Φ2×7	Φ1×9	Φ1×12
Tension nominale (AC.V)	500	500	500	500	500	500	500	500	500
Tension d'essai (AC.V) 1min	1500	1500	1500	1500	1500	1500	1500	1500	1500
Résistance de contact (mΩ)	1	1	1	1	1 5	2.5	2.5	5	5
Taille du fil (mm2/AWG)	≤4/11	≤4/11	≤4/11	≤4/11	≤0.75/18 ≤4/11	≤2/14	≤2/14	≤0.75/18	≤0.7/18

Série TS21 Spécifications des contacts à sertir
Contacter QTY	2	3	4	5	7	7B	8
Vue de la face du contact mâle
Courant nominal (A)	25	25	25	10	10	5	5
Diamètre de contact (mm)	Φ2.5×2	Φ2.5×3	Φ2.5×4	Φ1.5×5	Φ1.5×7	Φ1×7	Φ1×8
Tension nominale (AC.V)	500	500	500	500	500	400	400
Tension d'essai (AC.V) 1min	1500	1500	1500	1500	1500	1200	1200
Résistance de contact (mΩ)	1	1	1	2.5	2.5	5	5
Résistance d'isolation (mΩ)	2000	2000	2000	2000	2000	2000	2000
