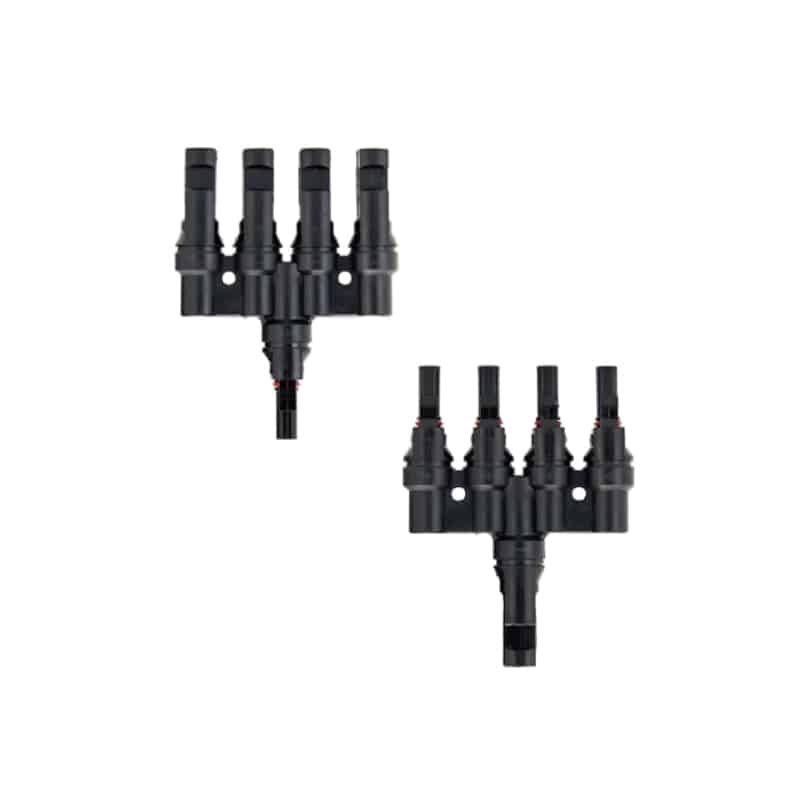

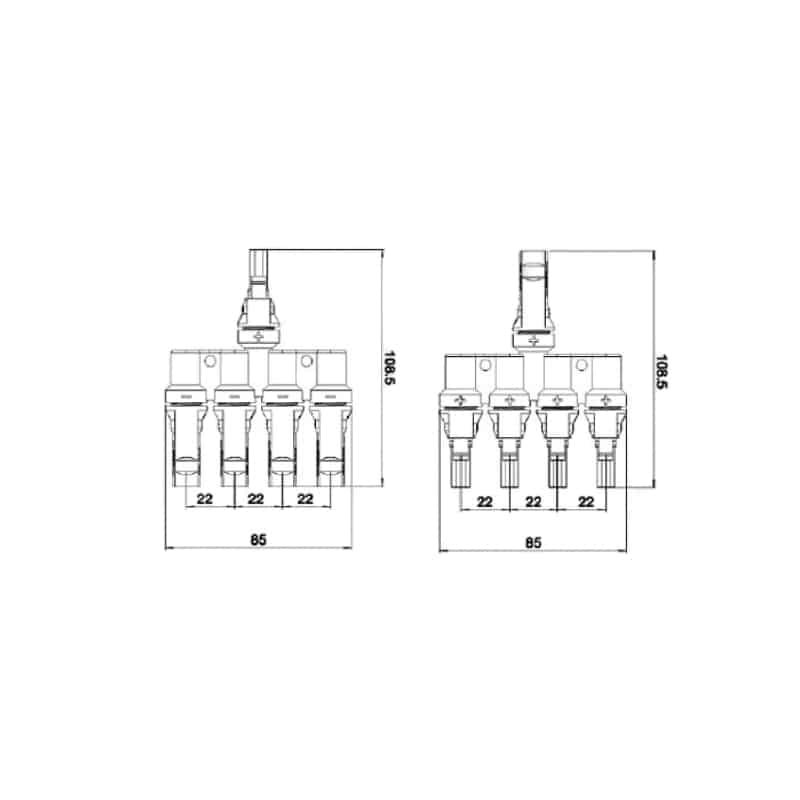

MC4 Connecteur de dérivation à 4 voies, PV-T5 Répartiteur parallèle 1 à 4

Notre PV-T5 MC4 Connecteur de dérivation à 4 voies simplifie le câblage en parallèle de quatre chaînes solaires. Ce raccord 1500V/50A IP67 permet une division fiable et sans contact (IP2X) de 1 à 4, réduisant ainsi le temps d'installation.

Paramètres techniques

Type de produit : Connecteur de dérivation MC4 à 4 voies (1 à 4 voies)
Modèle : PV-T5
Tension nominale : 1500V DC (IEC) / 800V DC (UL)
Courant nominal : 50A
Indice de protection IP : IP67 (avec couvercle) / IP2X (sans couvercle, à l'épreuve du toucher)
Température de fonctionnement : De -40°C à +90°C
Résistance de contact : ≤0.5 mΩ
Matériau de contact : Cuivre étamé
Classe de flamme : UL94-HB / UL94-V0
Taille du câble compatible : 2,5mm², 4mm², 6mm²
Caractéristiques spéciales : Diode Schottky ou fusible PV en option
Normes de conformité : TÜV, IEC 62852, UL 6703, RoHS, REACH

Caractéristiques principales

Connexion parallèle efficace (1 à 4) : Fournit une solution unique et intégrée pour créer une connexion parallèle de 1 à 4, maximisant l'efficacité et minimisant la complexité du câblage dans les grands réseaux.
Certifié IP67/IP2X Protection : IP67 lorsqu'il est monté pour une protection complète contre la poussière et l'immersion dans l'eau. L'indice de protection IP2X contre les contacts lorsqu'il n'est pas monté offre une sécurité supplémentaire lors de l'installation et de la maintenance.
Puissance nominale élevée (50A/1500V) : Conçu pour gérer un courant nominal de 50A et une tension de 1500V (DC), il est idéal pour les réseaux solaires commerciaux et utilitaires de grande puissance.
Options de sécurité intégrées : Peut être fourni avec une diode Schottky intégrée pour la protection contre le courant inverse ou un fusible PV pour la protection contre les surintensités.
Faible résistance de contact (0,5mΩ) : La faible résistance, à la pointe de l'industrie, garantit une perte de puissance minimale aux points de connexion, maximisant ainsi l'efficacité globale du système.
Certifié au niveau international : Entièrement conforme aux principales normes internationales, notamment IEC 62852, UL 6703 et certification TÜV.

Connecteurs solaires DC standard
Modèle	Courant nominal (A)	Tension nominale (V DC)	Taille du câble (mm²)	Caractéristiques principales	Applications typiques
PV-01	30A	1000V	2.5, 4, 6	Conception standard à haute fiabilité	Systèmes photovoltaïques résidentiels et commerciaux standard.
PV-02	30A	1000V	2.5, 4, 6	Boîtier de préhension amélioré pour une manipulation sûre	Idéal pour les climats froids ou les installations nécessitant des gants.
PV-04	30A	1000V	2.5, 4, 6	Conception compacte et peu encombrante	Installations résidentielles avec un espace limité ou une valeur esthétique élevée.
PV-05	30A	1000V	2.5, 4, 6	Montage sur panneau	Nettoyer les connexions de passage pour les boîtes de raccordement et les onduleurs.
PV-07	30A	1000V	2.5, 4, 6	Assemblage sans outil	Projets à grande échelle pour lesquels il est essentiel de réduire le temps d'installation.
PV-06	30A	1500V	2.5, 4, 6	Boîtier renforcé pour des contraintes mécaniques élevées	Réseaux de montage au sol, suiveurs solaires et autres environnements exigeants.
PV-03	30A	1500V	2.5, 4, 6, 10	1500V, supporte des câbles de plus gros calibre	Projets commerciaux et de services publics utilisant des chaînes plus longues pour réduire les coûts du BOS.
PV-03-1	50A	1500V	10	Courant élevé capacité 50A	Projets commerciaux et de services publics à grande échelle optimisant la consolidation des courants forts.

Modèle	Type	Courant nominal (A)	Tension nominale (V DC)	Taille du câble (mm²)	Caractéristiques principales / Topologie	Applications typiques
PV-Y3	Connecteur en Y (2 à 1)	30A	1000V (IEC) / 800V (UL)	2.5, 4, 6	Configuration classique de la branche en Y	Connexions parallèles flexibles pour un câblage standard.
PV-Y4	Connecteur en Y (3 à 1)	30A	1000V (IEC) / 800V (UL)	2.5, 4, 6	La disposition unique à 120° minimise les contraintes sur les câbles	Installations personnalisées nécessitant un acheminement optimisé des câbles.
PV-Y5	Connecteur Multi-Y	30A	1000V (IEC) / 800V (UL)	2.5, 4, 6	Conception parallèle compacte à plusieurs cordes	Idéal pour remplacer les petites boîtes de raccordement lors de la modernisation des systèmes.
PV-T3	Branche en T (2 voies)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Diode/fusible en option, capacité de courant élevée	Mise en parallèle efficace de plusieurs cordes sans boîtes de jonction supplémentaires.
PV-T4	Branche en T (3 voies)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Diode/fusible en option, capacité de courant élevée	Mise en parallèle efficace de plusieurs cordes sans boîtes de jonction supplémentaires.
PV-T5	Branche en T (4 voies)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Diode/fusible en option, capacité de courant élevée	Mise en parallèle efficace de plusieurs cordes sans boîtes de jonction supplémentaires.
PV-T6	Branche en T (5 voies)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Diode/fusible en option, capacité de courant élevée	Mise en parallèle efficace de plusieurs cordes sans boîtes de jonction supplémentaires.
PV-T7	Branche en T (6 voies)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Diode/fusible en option, capacité de courant élevée	Mise en parallèle efficace de plusieurs cordes sans boîtes de jonction supplémentaires.

Connecteurs fonctionnels et composants internes
Modèle	Catégorie	Courant nominal (A)	Tension nominale (V DC)	Fonction principale et application
PV-30A-FUSE	Connecteur de fusible PV en ligne	30A	1000V (IEC) / 800V (UL)	Protection intégrée contre les surintensités au niveau de la chaîne, ce qui simplifie la conception et réduit les points de défaillance potentiels.
Série FT	Contacts métalliques internes (bornes à sertir)	N/A	N/A	Les éléments conducteurs principaux se trouvent à l'intérieur du boîtier du connecteur, ce qui garantit une conductivité supérieure et une durabilité à long terme.
