Guide des kits de joints de presse-étoupe thermorétractables

Introduction

Imaginez la situation : Vous venez de terminer une installation de câble critique sur une plate-forme offshore, vous avez soigneusement sélectionné des presse-étoupes de première qualité, vous avez tout serré au couple selon les spécifications, et six mois plus tard, l'humidité a compromis les connexions. Le coupable ? Une étanchéité insuffisante au niveau du point d'entrée du câble. Même les meilleurs presse-étoupes peuvent tomber en panne s'ils ne sont pas correctement étanchéifiés, en particulier dans des conditions extrêmes où les joints de compression standard ne suffisent pas.

Les kits d'étanchéité pour presse-étoupe thermorétractables sont des accessoires de câble spécialisés qui offrent une meilleure protection environnementale en créant un joint permanent et conforme autour des presse-étoupes et des entrées de câble à l'aide de matériaux polymères activés par la chaleur qui se rétractent étroitement sur les surfaces irrégulières, offrant une barrière contre l'humidité, une décharge de traction et une protection contre la corrosion supérieures à celles des méthodes d'étanchéité par compression standard. Ces kits sont essentiels pour les applications marines, offshore, souterraines et industrielles difficiles où la fiabilité à long terme est essentielle.

Je suis Samuel, directeur des ventes chez Bepto Connector, et depuis plus de 10 ans que je travaille dans le secteur des connexions de câbles, j'ai pu constater qu'une bonne étanchéité peut faire la différence entre une installation et une autre. L'année dernière, un ingénieur de maintenance nommé Lars, d'un exploitant de parc éolien au Danemark, nous a contactés après avoir constaté des défaillances répétées des presse-étoupes dans les nacelles de ses turbines. Les cycles de température constants et la condensation avaient raison de leurs joints standard. Après avoir adopté des kits d'étanchéité thermorétractables, l'entreprise n'a connu aucune défaillance sur 85 turbines pendant 18 mois, ce qui lui a permis d'économiser plus de 120 000 euros en réparations d'urgence et en temps d'immobilisation. Aujourd'hui, je vais vous montrer tout ce que vous devez savoir sur ces puissantes solutions d'étanchéité. 🔥

Table des matières

• Qu'est-ce qu'un kit d'étanchéité de presse-étoupe thermorétractable ?
• Comment fonctionnent les kits d'étanchéité thermorétractables ?
• Quels sont les principaux avantages des kits d'étanchéité thermorétractables ?
• Quand faut-il utiliser des kits d'étanchéité de presse-étoupe thermorétractables ?
• Comment installer correctement les kits d'étanchéité thermorétractables ?
• Conclusion
• FAQ sur les kits de joints de presse-étoupe thermorétractables

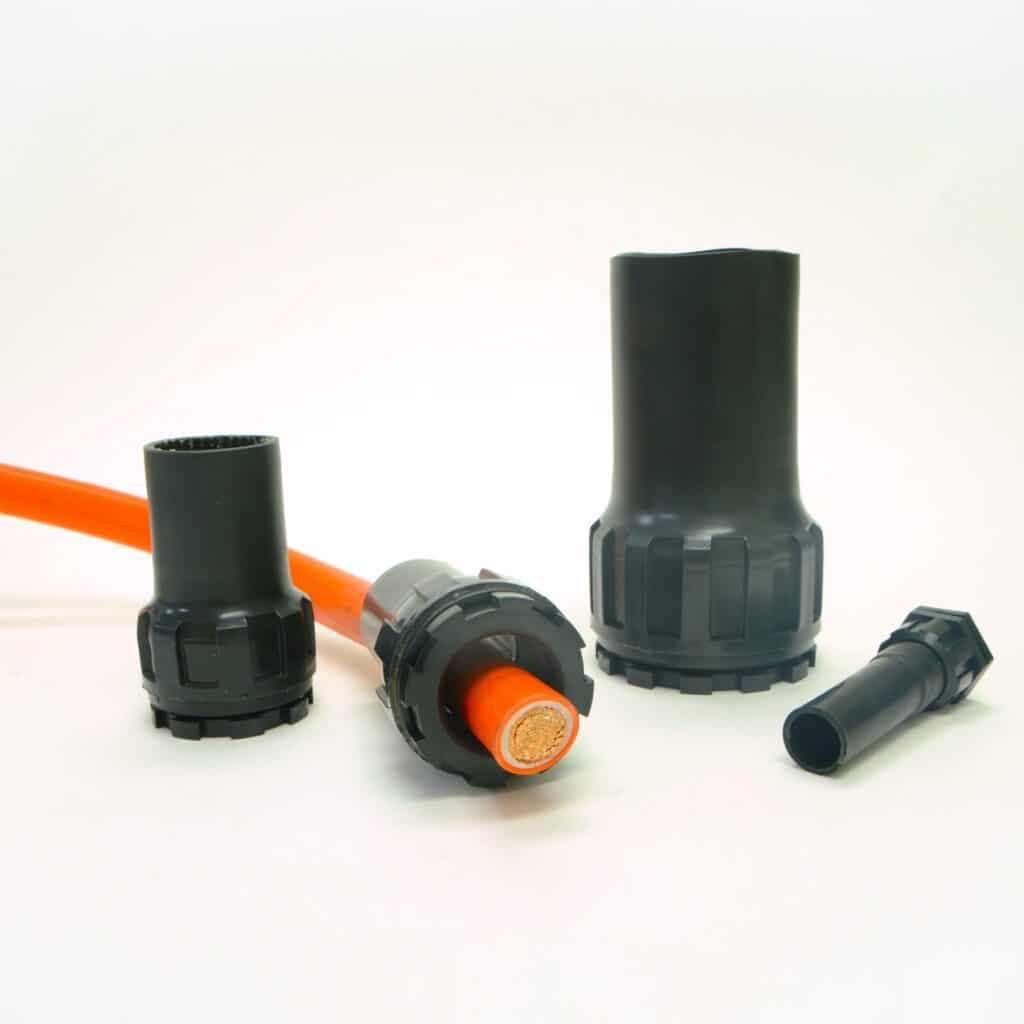

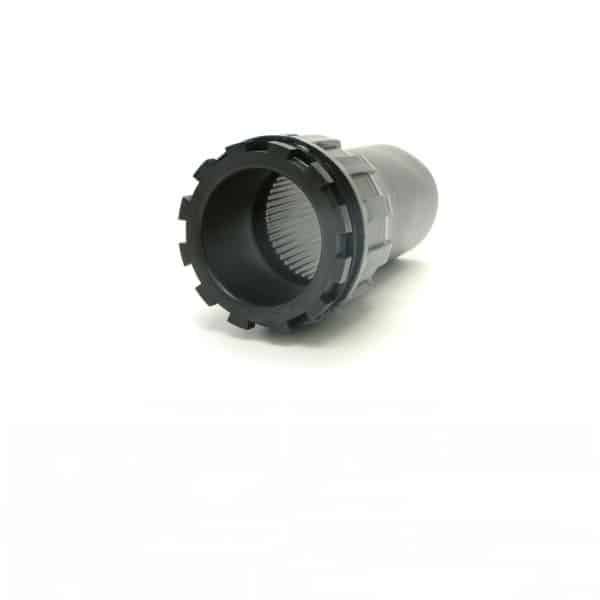

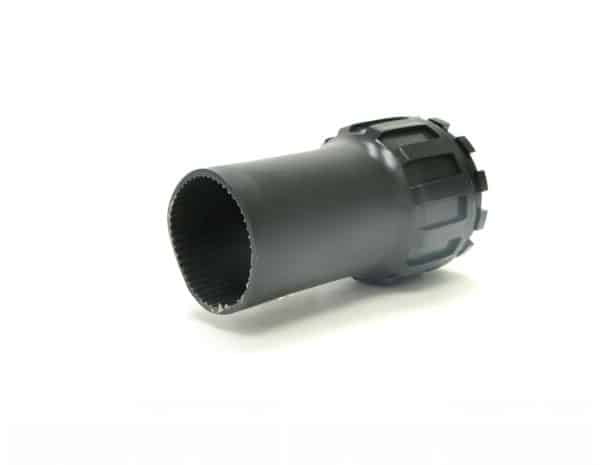

Qu'est-ce qu'un kit d'étanchéité de presse-étoupe thermorétractable ?

De nombreuses personnes pensent que les gaines thermorétractables sont uniquement destinées à l'isolation des fils, mais les kits d'étanchéité thermorétractables spécialisés sont des systèmes d'ingénierie conçus spécifiquement pour la protection des presse-étoupes.

Un kit d'étanchéité pour presse-étoupe thermorétractable est un système complet d'accessoires de câble composé de tubes en polymère activés à la chaleur, de manchons revêtus d'adhésif et de composants d'étanchéité qui se rétractent lorsqu'ils sont chauffés (généralement entre 120 et 150 °C) pour former un joint permanent, étanche et mécaniquement robuste autour des presse-étoupes, des entrées de câble et des transitions entre les câbles et les presse-étoupes. Contrairement aux joints à compression standard qui reposent sur une pression mécanique, les kits thermorétractables créent une liaison au niveau moléculaire avec la gaine du câble et le corps du presse-étoupe, offrant ainsi une protection environnementale supérieure.

Composants et matériaux de base

Un kit d'étanchéité de presse-étoupe thermorétractable typique comprend plusieurs composants spécialisés :

1. Tubes/manchons thermorétractables:

• Matériau: Polyoléfine réticulée¹, polyéthylène (PE) ou fluoropolymère (pour les applications à haute température)
• Taux de rétraction: Généralement 2:1, 3:1 ou 4:1 (diamètre d'origine/diamètre final)
• Épaisseur de la paroi: 1,5-6 mm selon les exigences de l'application
• Température nominaleTempérature de fonctionnement : -55°C à +110°C (standard), jusqu'à +200°C (versions fluoropolymères)

2. Couche intérieure adhésive:

• Adhésif thermofusible²: S'active à 90-120°C, s'écoule pour combler les lacunes et les vides.
• Crée un joint hermétique: Adhère à la gaine du câble, au corps du presse-étoupe et à la surface du boîtier
• Barrière contre l'humidité: Prévient les infiltrations d'eau au niveau moléculaire
• Inhibiteurs de corrosion: Certaines formulations contiennent des composés anticorrosion

3. Composants de renforcement:

• Bottes d'allègement des contraintes: Prévoir un support mécanique aux points de courbure des câbles
• Bandes de mastic d'étanchéité: Produit d'étanchéité supplémentaire pour les surfaces irrégulières
• Manches enveloppantes: Pour les connecteurs installés sur le terrain qui ne peuvent pas être glissés sur les extrémités des câbles

4. Accessoires d'installation:

• Pistolet thermique ou torche: Fournit une chaleur contrôlée pour la rétraction (certains kits comprennent des sources de chaleur jetables).
• Lingettes de nettoyage: Assurer la préparation de la surface pour une bonne adhérence
• Instructions d'installation: Conseils étape par étape et points de contrôle de la qualité

Propriétés et performances des matériaux

Polyoléfine réticulée (le plus fréquent) :

• Excellente isolation électrique (>10 MΩ)
• Résistant aux UV pour les applications extérieures
• Flexible dans une large gamme de températures
• Résistance chimique aux huiles, carburants, acides et alcalis
• Retardateur de flammes (conforme aux normes UL224 et CSA)

Performance de l'adhésif:

• Résistance au pelage: 15-25 N/cm après durcissement
• Résistance au cisaillement: Résiste à une force de traction de plus de 50 kg
• Cycle de température: Maintien de l'étanchéité pendant les cycles de -40°C à +100°C
• Résistance à l'humidité: <0,1% absorption d'eau

Protection de l'environnement:

• Indice de protection IP: Peut atteindre l'indice de protection IP68 lorsqu'il est correctement installé
• Immersion: Capacité de service continu sous l'eau
• Exposition aux UV: Durée de vie à l'extérieur de plus de 10 ans
• Vaporisateur de sel: 2000+ heures (Test ASTM B117³)

Types de kits d'étanchéité thermorétractables

Kits d'étanchéité de presse-étoupe standard:

• Pour presse-étoupes en laiton, acier inoxydable ou nylon
• Scellement d'une seule entrée de câble
• Tailles métriques M12-M63, NPT 1/4″-2″
• Applications industrielles générales et extérieures

Kits d'étanchéité marine/offshore:

• Protection renforcée contre la corrosion
• Couche adhésive plus épaisse pour une humidité extrême
• Immersion dans l'eau salée
• Versions homologuées DNV-GL et ABS disponibles

Kits haute température:

• Construction en fluoropolymère (PTFE, FEP)
• Température de service jusqu'à +200°C
• Pour les compartiments moteurs, les zones d'échappement, les fours industriels
• Applications dans les usines chimiques

Kits de transit multi-câbles:

• Sceller plusieurs câbles par une seule ouverture
• Manchons de grand diamètre (jusqu'à 300 mm)
• Conception modulaire pour la personnalisation des champs
• Applications de pénétration de cloisons et de ponts

Kits enveloppants/enchevêtrés:

• Peut être installé sans déconnecter les câbles
• Fermeture à glissière ou à chevauchement
• Applications de modernisation et de maintenance
• Performance légèrement inférieure à celle des types de manchons continus

Comparaison avec les méthodes de scellement standard

Méthode de scellement	Indice de protection IP	Installation	Durée de vie	Coût	Meilleur pour
Joint de compression (presse-étoupe standard)	IP66-IP67	Simple, réversible	10-15 ans	Faible ($2-10)	Industrie générale, intérieur
Kit thermorétractable	IP67-IP68	Modérée, permanente	20-25 ans	Moyen ($15-50)	Environnements difficiles, applications critiques
Ruban adhésif appliqué à froid	IP54-IP65	Simple, à forte intensité de main-d'œuvre	5-10 ans	Faible ($5-15)	Temporaire, maintenance
Enrobage de résine/époxy	IP68	Complexe, permanent	25 ans et plus	Haut ($50-200)	Conditions extrêmes, emplacements dangereux

Le point faible: Les kits thermorétractables offrent le meilleur équilibre entre performance, coût et complexité d'installation pour les applications les plus exigeantes.

Exemple d'application dans le monde réel

J'ai travaillé avec un chef de projet nommé Fatima dans une usine de dessalement à Abu Dhabi. Cette installation traite l'eau de mer dans un environnement extrêmement corrosif, avec un taux d'humidité élevé, des embruns salés et des variations de température allant de 15°C (la nuit) à plus de 50°C (le jour dans les enceintes des équipements).

Installation initiale (approche standard) :

• Presse-étoupes en laiton avec joints à compression NBR standard
• Boîtiers classés IP66
• Installation correcte selon les spécifications du fabricant

Résultats après 18 mois:

• 35% des presse-étoupes ont montré de la corrosion à l'interface du joint
• 12 défaillances complètes du joint avec pénétration d'humidité
• 3 défaillances de la commande du moteur dues à des dégâts des eaux
• Coût d'entretien : $45 000 pour les réparations et le remplacement

Solution (kits d'étanchéité thermorétractables) :

• Installation de kits thermorétractables sur tous les presse-étoupes critiques
• Kits de qualité marine avec adhésif renforcé
• Préparation correcte de la surface et formation à l'installation

Résultats après 3 ans:

• Aucune défaillance des joints
• Pas de corrosion visible dans les zones scellées
• Économies estimées : $120.000+ d'échecs évités
• Intervalles d'entretien prolongés de 6 à 24 mois

Le retour d'expérience de Fatima: “Le coût initial semblait élevé - environ $35 par connexion contre $3 pour les joints standard. Mais après un cycle de défaillance, le retour sur investissement était évident. C'est désormais notre spécification standard pour toutes les installations côtières.” 💧

Comment fonctionnent les kits d'étanchéité thermorétractables ?

Comprendre la science qui sous-tend la technologie thermorétractable permet de comprendre pourquoi ces kits offrent une protection supérieure et comment les installer correctement.

Les kits d'étanchéité thermorétractables fonctionnent selon un processus appelé mémoire élastique⁴Lorsqu'il est réchauffé pendant l'installation (120-150°C), le matériau reprend son petit diamètre d'origine, se rétrécit étroitement autour du presse-étoupe tandis que la couche adhésive intérieure fond, s'infiltre dans les irrégularités de la surface et se lie pour créer un joint hermétique lors du refroidissement. Ce mécanisme de scellement à double action assure à la fois la conformabilité mécanique et la liaison chimique.

Le processus de fabrication (création d'une mémoire élastique)

Étape 1 : Production de matériaux de base

• Le polymère de polyoléfine ou de polyéthylène est extrudé sous forme de tube.
• Surface intérieure recouverte d'une couche d'adhésif thermofusible
• Le matériau est à l'état “détendu” au diamètre d'origine.

Étape 2 : Réticulation

• Le tube est exposé à un rayonnement par faisceau d'électrons ou à une réticulation chimique.
• Crée des liaisons moléculaires tridimensionnelles entre les chaînes de polymères.
• Amélioration considérable de la résistance mécanique, de la résistance à la température et de la résistance chimique
• Le matériau devient “thermodurcissable” plutôt que “thermoplastique”.”

Étape 3 : Expansion

• Le tube réticulé est chauffé au-dessus de température de transition vitreuse⁵ (~120°C)
• La force mécanique dilate le tube jusqu'à 2 à 4 fois son diamètre d'origine.
• La structure moléculaire est étirée, mais les liaisons transversales empêchent une déformation permanente.
• Les contraintes internes sont “gelées” dans la structure du matériau

Étape 4 : Refroidissement rapide

• Le tube expansé est rapidement refroidi en dessous de la température de transition vitreuse.
• Verrouillage de la structure moléculaire à l'état expansé
• Le matériau a maintenant une “mémoire élastique” du diamètre initial plus petit.
• Le tube reste expansé jusqu'à ce qu'il soit réchauffé pendant l'installation

Le processus d'installation (récupération de la mémoire)

Phase 1 : Préparation

• Nettoyer le presse-étoupe et la surface du câble (éliminer les huiles, les saletés, l'humidité)
• Glisser la gaine thermorétractable sur le câble avant de le raccorder au presse-étoupe.
• Positionner le manchon de manière à recouvrir le corps du presse-étoupe, le contre-écrou et la gaine du câble.

Phase 2 : Application de la chaleur

• Appliquer uniformément la chaleur à l'aide d'un pistolet thermique (température de 120 à 150 °C).
• Commencer au centre et aller vers les extrémités (pour éviter l'emprisonnement de l'air).
• Observer le matériau commencer à se rétracter (généralement dans les 10 à 20 secondes).

Phase 3 : Rétraction et activation de l'adhésif

• La couche extérieure de polymère se rétracte et s'adapte étroitement aux contours du câble et du presse-étoupe.
• La couche adhésive intérieure fond (température d'activation de 90-120°C)
• L'adhésif liquide s'infiltre dans les interstices, les filets et les irrégularités de surface.
• L'adhésif comble les vides entre le manchon et le support

Phase 4 : Refroidissement et collage

• Continuer à chauffer jusqu'à ce que le manchon soit complètement rétréci et lisse.
• L'adhésif doit être visible aux deux extrémités (ce qui indique un écoulement complet).
• Laisser refroidir naturellement (5-10 minutes)
• L'adhésif se solidifie, créant une liaison chimique permanente.
• Le scellement final est terminé et prêt pour le service

Les mécanismes de scellement

Garniture mécanique (compression) :

• Le polymère rétréci exerce une force de compression radiale (typiquement 0,1-0,3 MPa).
• S'adapte aux surfaces irrégulières (filets, marches, ondulations de câbles)
• Maintien de la pression pendant les cycles de température
• Fournit une décharge de traction et une protection mécanique

Scellement chimique (collage) :

• L'adhésif thermofusible crée une liaison au niveau moléculaire
• Comble les irrégularités microscopiques de la surface
• Crée une barrière d'humidité continue
• Empêche la migration capillaire de l'eau le long des interfaces

Propriétés des barrières:

• Humidité: La couche adhésive est hydrophobe et bloque la transmission de la vapeur d'eau.
• Gaz: Le système étanche empêche la pénétration de l'oxygène (prévention de la corrosion)
• Contaminants: Bloque la poussière, les produits chimiques et le brouillard salin
• UV: La couche extérieure de polymère contient des stabilisateurs UV

Pourquoi les joints thermorétractables sont-ils plus performants que les joints à compression ?

Joints de compression (presse-étoupe standard) :

• S'appuyer sur la pression mécanique du serrage
• L'efficacité des joints dépend de la régularité de la compression
• Les cycles de température provoquent une dilatation/contraction, réduisant la pression
• Les vibrations peuvent entraîner un relâchement de la compression au fil du temps
• Adaptation limitée aux surfaces irrégulières
• L'étanchéité peut être compromise si le presse-étoupe est trop ou pas assez serré.

Joints thermorétractables:

• Création d'une liaison moléculaire permanente, ne dépendant pas de la pression mécanique
• S'adapte parfaitement à toute géométrie de surface
• L'adhésif comble toutes les lacunes et irrégularités
• Les cycles de température n'affectent pas l'intégrité du joint
• Les vibrations ne peuvent pas desserrer un joint collé
• La qualité de l'installation est visuellement vérifiable (aspect lisse et uniforme).

Performance sous stress

Cycle de température (-40°C à +100°C) :

• Joints de compression : L'élastomère durcit à basse température, se ramollit à haute température et perd sa force d'étanchéité.
• Thermorétractable : Maintient l'étanchéité sur toute la plage, l'adhésif reste collé

Vibrations (machines industrielles, transports) :

• Joints de compression : Le contre-écrou peut se desserrer, ce qui réduit la force de compression.
• Thermorétractable : Le joint collé n'est pas affecté par les vibrations

Exposition aux produits chimiques (huiles, carburants, solvants) :

• Joints de compression : L'élastomère peut gonfler ou se dégrader
• Thermorétractable : Polymère réticulé hautement résistant aux produits chimiques

Exposition aux UV (installations extérieures) :

• Joints à compression : L'élastomère se dégrade, devient cassant
• Thermorétractable : Les stabilisateurs UV assurent une durée de vie de plus de 10 ans à l'extérieur.

Immersion (sous l'eau, sous terre) :

• Joints à compression : La pression hydrostatique peut forcer l'eau à traverser le joint
• Thermorétractable : La liaison adhésive empêche la pénétration de l'eau, même sous pression.

Quels sont les principaux avantages des kits d'étanchéité thermorétractables ?

Comprendre les avantages spécifiques vous aide à déterminer si l'investissement supplémentaire dans des kits thermorétractables est justifié par rapport aux méthodes de scellage standard.

Les principaux avantages des kits de joints de presse-étoupe thermorétractables sont les suivants : une protection environnementale supérieure permettant d'atteindre les indices IP68 avec une capacité d'immersion, une durée de vie prolongée de 20 à 25 ans contre 10 à 15 ans pour les joints à compression, une meilleure protection contre la corrosion grâce à une barrière complète contre l'humidité et l'oxygène, une décharge de traction et un support mécanique améliorés, une vérification visuelle de l'installation garantissant un contrôle de la qualité et une réduction des coûts de maintenance à long terme grâce à l'élimination des défaillances liées aux joints. Ces avantages font des kits thermorétractables le choix privilégié pour les applications critiques et les environnements difficiles.

Avantage 1 : Protection supérieure de l'environnement

Classement IP68 Réalisation:

• Protection contre l'immersion continue (profondeur et durée spécifiées)
• Protection complète contre la pénétration de la poussière
• Résistance à la pression (testée à une profondeur d'eau de 10 m)
• Maintien de l'indice à travers les cycles de température

Barrière contre l'humidité:

• La couche adhésive bloque la transmission de la vapeur d'eau
• Pas de chemin capillaire pour la migration de l'humidité
• Efficace dans les environnements humides 100%
• Prévient les défaillances liées à la condensation

Impact dans le monde réel: Plateformes pétrolières offshore, boîtes de jonction sous-marines, voûtes souterraines, navires - partout où la pénétration de l'eau est synonyme de défaillance catastrophique.

Avantage 2 : Durée de vie prolongée

Facteurs de longévité:

• Le polymère réticulé ne se dégrade pas comme les élastomères
• Les stabilisateurs UV empêchent les intempéries de se produire à l'extérieur
• La résistance chimique maintient l'intégrité dans les environnements difficiles
• Pas d'usure mécanique (joint collé, pas de pièces mobiles)

Analyse des coûts du cycle de vie (par connexion, période de 20 ans) :

Joint de compression standard:

• Coût initial : $3
• Intervalle de remplacement : 7 ans (environnement difficile)
• Remplacements nécessaires : 2
• Coût de la main-d'œuvre par remplacement : $50
• Coût total du cycle de vie : $103

Kit thermorétractable:

• Coût initial : $25
• Intervalle de remplacement : 20+ ans
• Remplacements nécessaires : 0
• Coût total du cycle de vie : $25

ROI: Les kits thermorétractables permettent de réaliser 4 fois plus d'économies sur 20 ans dans les environnements difficiles et d'éviter les coûts d'immobilisation.

Avantage 3 : Protection renforcée contre la corrosion

Mécanismes de prévention de la corrosion:

• Barrière complète contre l'oxygène (la corrosion nécessite de l'oxygène + de l'humidité)
• Étanchéité au brouillard salin et aux produits chimiques corrosifs
• Prévient la corrosion galvanique aux interfaces de métaux dissemblables
• Certains adhésifs contiennent des composés inhibiteurs de corrosion

Applications critiques:

• Marine et offshore (exposition à l'eau salée)
• Usines chimiques (environnements acides/alcalins)
• Traitement des eaux usées (exposition au sulfure d'hydrogène)
• Installations côtières (brouillard salin)

Étude de cas: Une usine pétrochimique de Houston a remplacé plus de 200 presse-étoupes en laiton corrodés sur des centres de commande de moteurs extérieurs. Après avoir installé des kits thermorétractables sur les remplacements, ils n'ont eu aucun problème de corrosion depuis plus de 5 ans dans un environnement hautement corrosif.

Avantage 4 : Amélioration de la décharge de traction et de la protection mécanique

Avantages mécaniques:

• Répartit les contraintes de flexion du câble sur une plus grande surface
• Empêche l'endommagement de la gaine du câble au point d'entrée du presse-étoupe
• Protège contre l'abrasion et les chocs
• Renforce la connexion entre le câble et la main

Résistance aux vibrations:

• La connexion collée ne peut pas se desserrer
• Amortit la transmission des vibrations au câble
• Prévient les défaillances dues à la fatigue aux points de concentration des contraintes

Applications: Moteurs, pompes, équipements de transport, machines industrielles - partout où il y a des vibrations.

Bénéfice 5 : Vérification visuelle de l'installation

Avantages du contrôle de la qualité:

• Le kit correctement installé présente un aspect lisse et uniforme
• L'adhésif visible aux deux extrémités confirme l'écoulement complet
• Des plis ou des bulles indiquent des problèmes d'installation
• Facile à vérifier avant la mise en service de l'équipement

Comparaison:

• Joints de compression: Impossible de vérifier visuellement la qualité du joint ; nécessite un test de pression
• Thermorétractable: L'inspection visuelle confirme que l'installation est correcte

Avantage pour l'assurance qualité: Réduit les défaillances sur le terrain dues à des erreurs d'installation, fournit une documentation pour les inspections.

Avantage 6 : Réduction des besoins de maintenance

Prolongation de l'intervalle de maintenance:

• Joints standard : Inspecter tous les 6 à 12 mois dans les environnements difficiles
• Thermorétractable : Inspecter tous les 24-36 mois ou plus
• Réduction des coûts de main-d'œuvre et des temps d'arrêt des équipements

Prévention des défaillances:

• Élimine le mode de défaillance le plus courant des presse-étoupes (dégradation du joint)
• Prévient les pannes d'équipement liées à l'humidité
• Réduction des appels d'urgence pour des réparations

Avantages opérationnels:

• Amélioration de la fiabilité du système
• Réduction des stocks de pièces détachées
• Réduction des coûts d'assurance (moins de défaillances)
• Meilleure sécurité (moins de pannes électriques)

Quand l'investissement se justifie

Applications à haute valeur ajoutée (kits thermorétractables fortement recommandés) :
✅ Plates-formes offshore et navires marins
✅ Énergies renouvelables (éoliennes, fermes solaires)
✅ Infrastructures critiques (distribution d'électricité, télécommunications)
✅ Emplacements dangereux (où les défaillances ont des conséquences graves)
✅ Installations difficiles d'accès (réduit la fréquence d'entretien)
✅ Environnements extrêmes (désert, arctique, tropical, exposition aux produits chimiques)

Applications standard (joints de compression adéquats) :
⚪ Panneaux de contrôle intérieurs dans des environnements climatisés
⚪ Installations à court terme ou temporaires
⚪ Matériel facilement accessible et entretenu régulièrement
⚪ Circuits basse tension, non critiques
⚪ Projets à budget limité où l'exposition à l'environnement est minime

Quand faut-il utiliser des kits d'étanchéité de presse-étoupe thermorétractables ?

Pour choisir la méthode d'étanchéité appropriée, il faut évaluer les conditions spécifiques de l'application, les exigences de performance et les coûts à long terme.

Utilisez les kits de joints de presse-étoupe thermorétractables pour : les installations marines et offshore, les entrées de câbles souterraines et enterrées, les équipements extérieurs exposés à des conditions climatiques extrêmes, les applications à fortes vibrations, les environnements corrosifs (usines chimiques, installations de traitement des eaux usées), les infrastructures critiques où les défaillances sont inacceptables, les endroits difficiles d'accès nécessitant des intervalles de maintenance prolongés, et toute application nécessitant une protection certifiée IP68 ou une capacité d'immersion continue. Les joints à compression standard ne conviennent que pour les applications intérieures, climatisées, facilement accessibles et non critiques.

Recommandations spécifiques à l'application

Marine et offshore:

• Exigence: IP68, immersion dans l'eau salée, résistance à la corrosion
• Solution: Kits thermorétractables de qualité marine avec adhésif renforcé
• Pourquoi: Les joints d'étanchéité standard sont défaillants au bout de 1 à 3 ans dans les environnements marins.
• Normes: Agréments DNV-GL, ABS, Lloyd's Register

Énergies renouvelables:

• Éoliennes: Entrées de câbles de la nacelle (cycles de température, condensation, vibrations)
• Fermes solaires: Etanchéité de la boîte de jonction (exposition aux UV, températures extrêmes, poussière)
• Solution: Kits thermorétractables résistants aux UV et classés haute température
• PourquoiDurée de vie de 20 à 25 ans : correspond à la durée de vie de la turbine et du panneau, réduit les besoins d'accès pour l'entretien.

Pétrole et gaz:

• Onshore: Stations de pompage, équipement de tête de puits (vibrations, exposition aux produits chimiques)
• Offshore: Équipement de la plate-forme (eau salée, corrosion, sécurité critique)
• Solution: Kits thermorétractables résistants aux hautes températures et aux produits chimiques
• Pourquoi: Les applications critiques en matière de sécurité ne peuvent tolérer de défaillance des joints ; conformité ATEX/IECEx

Eau et eaux usées:

• Stations d'épuration: Moteurs de pompes, systèmes de contrôle (sulfure d'hydrogène, humidité, produits chimiques)
• Stations de relevage: Applications submersibles (immersion continue)
• Solution: Kits thermorétractables résistants aux produits chimiques, conformes à la norme IP68
• Pourquoi: L'environnement corrosif détruit les joints standard ; les applications submersibles nécessitent un joint hermétique.

Transport:

• Rail: Équipement des locomotives et des wagons (vibrations, exposition aux intempéries, intervalles de maintenance)
• Navires maritimes: Salles des machines, équipements de pont (vibrations, eau salée, corrosion)
• Solution: Kits thermorétractables haute vibration avec décharge de traction renforcée
• Pourquoi: Les vibrations desserrent les joints de compression ; les intervalles de maintenance prolongés réduisent les interruptions de fonctionnement

Fabrication industrielle:

• Transformation des aliments: Zones de lavage (exigences IP69K, agents de nettoyage chimiques)
• Automobile: Cabines de peinture, cellules d'essai de moteurs (exposition chimique, température élevée)
• Solution: Kits thermorétractables résistants aux hautes températures ou aux produits chimiques
• Pourquoi: Les lavages fréquents et l'exposition aux produits chimiques dégradent les joints standard.

Télécommunications:

• Tours de téléphonie mobile: Armoires pour équipements extérieurs (exposition aux intempéries, cycles de température, emplacements éloignés)
• Fibre optique: Fermetures d'épissures et boîtes de jonction (sensibilité à l'humidité, longue durée de vie)
• Solution: Kits thermorétractables résistants aux UV et homologués pour les télécommunications
• Pourquoi: L'éloignement des sites rend la maintenance coûteuse ; l'humidité entraîne une dégradation du signal.

Matrice de décision relative à l'état de l'environnement

Condition	Joint standard	Kit thermorétractable
Extérieur/exposé aux intempéries	Marginale (durée de vie de 3 à 5 ans)	Excellent (durée de vie de plus de 20 ans)
Humidité élevée (>80%)	Passable (dégradation des joints)	Excellent (barrière hermétique)
Cycle de température	Passable (le joint se détache)	Excellent (joint collé)
Vibrations	Médiocre (se détache avec le temps)	Excellent (non affecté)
Exposition aux produits chimiques	Médiocre à moyen	Excellent (polymères résistants)
Exposition aux UV	Médiocre (dégradation de l'élastomère)	Excellent (stabilisé aux UV)
Eau salée/aspersion	Médiocre (corrosion)	Excellent (barrière + protection contre la corrosion)
Immersion	Moyen (IP67 max)	Excellente (conforme à la norme IP68)
Abrasion/Impact	Juste	Excellent (protection mécanique)

Cadre de décision coût-bénéfice

Calculer le coût total de possession:

1. Coût initial:
      - Joint standard : $2-5 par connexion
      - Kit thermorétractable : $15-50 par connexion
      – Différence: $13-45 par connexion

2. Travail d'installation:
      - Sceau standard : 5-10 minutes
      - Kit thermorétractable : 15-20 minutes
      – Travail supplémentaire: $5-10 par connexion

3. Coûts de remplacement (plus de 20 ans) :
      - Joint standard : 2-3 remplacements @ $50-75 main d'œuvre chacun = $100-225
      - Kit thermorétractable : 0 remplacements = $0
      – Épargne: $100-225 par connexion

4. Coûts de défaillance (ajusté au risque) :
      - Taux de défaillance dû à la pénétration d'humidité : 5-15% pour les joints standard dans les environnements difficiles
      - Coût moyen d'une panne : $500-5 000 (dommages à l'équipement, temps d'arrêt, réparation d'urgence)
      - Coût de l'échec prévu : $25-750 par connexion
      - Taux d'échec de la thermorétraction : <1%
      – Valeur de réduction du risque: $20-700 par connexion

Comparaison des coûts totaux sur 20 ans:

• Joint standard: $2 + $100 (remplacements) + $100 (risque de défaillance) = $202
• Thermorétractable: $25 + $10 (travail supplémentaire) + $5 (risque d'échec minimal) = $40
• Economies nettes: $162 par connexion plus de 20 ans

Analyse du seuil de rentabilité: Les kits thermorétractables sont amortis après le premier remplacement de joint ou la première défaillance évitée, généralement dans les 3 à 7 ans.

Exemple de décision dans le monde réel

Dans une usine de traitement de produits chimiques située à Rotterdam, Robert, responsable des installations, spécifiait des presse-étoupes pour un important projet d'expansion : Plus de 500 points d'entrée de câbles à l'intérieur et à l'extérieur.

Approche initiale (minimisation des coûts) :

• Utiliser des joints à compression standard partout : 500 × $3 = $1,500
• Les kits thermorétractables semblaient coûteux : 500 × $25 = $12 500
• Économies apparentes: $11,000

Évaluation des risques (après nous avoir consultés) :

• 200 connexions dans les zones extérieures corrosives
• 150 connexions dans les salles de pompes soumises à de fortes vibrations
• 150 connexions dans des salles de contrôle climatisées

Spécification révisée:

• 350 kits thermorétractables (extérieur + zones de vibration) : $8,750
• 150 joints standard (salles de contrôle) : $450
• Coût total: $9,200

Résultats après 5 ans:

• Aucune défaillance du joint dans les zones thermorétractables
• 8 défaillances de joints dans les zones de joints standard (taux de défaillance de 5%)
• Coûts d'échec : 8 × $800 moyenne = $6 400
• Coût réel: $9,200 + $6,400 = $15,600

Si tous les joints standard sont utilisés:

• Échecs prévus : 500 × 5% = 25 échecs
• Coûts d'échec : 25 × $800 = $20 000
• Coût prévisionnel: $1,500 + $20,000 = $21,500

La décision de Robert d'utiliser des kits thermorétractables le cas échéant a permis d'économiser $5 900 euros sur 5 ans., Les installations extérieures ont encore une durée de vie de plus de 15 ans.

La leçon: L'utilisation stratégique de kits thermorétractables dans les environnements difficiles permet d'obtenir le meilleur équilibre entre performance et coût. 💰

Comment installer correctement les kits d'étanchéité thermorétractables ?

Une installation correcte est essentielle pour obtenir tous les avantages des kits d'étanchéité thermorétractables. Une mauvaise installation peut compromettre l'intégrité du joint et en annuler les avantages.

Pour installer correctement les kits d'étanchéité thermorétractables : préparer les surfaces en les nettoyant avec de l'alcool isopropylique pour éliminer les contaminants, glisser le manchon sur le câble avant de connecter le presse-étoupe, positionner le manchon de manière à couvrir le corps du presse-étoupe et à s'étendre sur la gaine du câble, appliquer la chaleur uniformément à l'aide d'un pistolet thermique à 120-150°C en commençant par le centre et en allant vers les extrémités, continuer à chauffer jusqu'à ce que le manchon soit complètement rétracté et que l'adhésif soit visible aux deux extrémités, et laisser refroidir naturellement pendant 5-10 minutes avant de manipuler le manchon. Le respect des instructions du fabricant et l'utilisation d'une technique appropriée garantissent une étanchéité fiable et durable.

Préparation avant l'installation

Étape 1 : Choisir la bonne taille de kit

• Mesurer le diamètre extérieur du câble (OD)
• Mesurer le diamètre extérieur du presse-étoupe
• Sélectionner le kit avec le rapport de rétreint et la gamme de diamètres appropriés
• Exemple: Pour un câble de 12 mm avec presse-étoupe M20, utiliser un kit conçu pour un câble de 10 à 15 mm.

Étape 2 : Rassembler les outils et les matériaux

• Pistolet thermique (température réglable, plage de 120 à 200°C)
• Alcool isopropylique (IPA) ou solvant de nettoyage approuvé
• Chiffons de nettoyage non pelucheux
• Coupe-câbles/dénudeurs (pour la préparation de nouveaux câbles)
• Ruban à mesurer ou pied à coulisse
• Gants de sécurité (protection contre la chaleur)

Étape 3 : Préparation de la surface (ÉTAPE CRITIQUE)

• Nettoyer la surface de la gaine du câble avec de l'IPA
• Nettoyer le corps du presse-étoupe et le contre-écrou
• Éliminer toutes les huiles, les saletés, l'humidité et les contaminants.
• Laisser sécher complètement (2-3 minutes)
• Pourquoi: L'adhésif ne peut pas adhérer aux surfaces contaminées

Erreur courante: Omettre la préparation de la surface. C'est la cause #1 des défauts d'étanchéité. L'adhésif nécessite des surfaces propres pour une bonne adhésion.

Processus d'installation (étape par étape)

Étape 1 : Positionnement du manchon (AVANT de connecter le câble au presse-étoupe)

• Glisser la gaine thermorétractable sur l'extrémité du câble
• Positionner le manchon à l'écart de la zone de travail
• Important: Le manchon ne peut pas être installé une fois que le câble est connecté au presse-étoupe (sauf s'il s'agit d'un type enveloppant).

Étape 2 : Installation des passe-câbles

• Installer le presse-étoupe selon les instructions du fabricant
• Couple de serrage selon les spécifications
• Vérifier que les câbles sont bien placés et qu'il n'y a pas de tension.
• S'assurer que le contre-écrou du presse-étoupe est bien serré contre la paroi du boîtier.

Étape 3 : Positionnement du manchon

• Glisser le manchon sur le presse-étoupe
• Manchon central sur le corps de presse-étoupe
• S'assurer que le manchon s'étend :
    - Sur le corps de presse-étoupe et le contre-écrou
    - Sur la gaine du câble (minimum 25 mm)
    - Couvre les éventuels fils ou discontinuités
• Le positionnement est essentiel: Le manchon doit couvrir toutes les voies de fuite potentielles

Étape 4 : Application de la chaleur (LA TECHNIQUE COMPTE)

• Régler le pistolet thermique sur 120-150°C (suivre les spécifications du fabricant du kit).
• Tenir le pistolet thermique à 10-15 cm de la surface du manchon
• Commencer au centre de la manche, Appliquer la chaleur par mouvements circulaires
• Observer le début de la rétraction du manchon (10-20 secondes).
• Travailler en vue d'une fin, La chaleur est répartie de façon homogène
• Continuer jusqu'à ce que le manchon soit complètement rétréci à cette extrémité.
• Revenir au centre, travailler vers l'autre extrémité
• Pourquoi cette séquence ?: Empêche l'emprisonnement de l'air ; permet à l'air de s'échapper par les extrémités

Étape 5 : Vérification de l'écoulement de l'adhésif

• Continuer à chauffer jusqu'à ce que l'adhésif soit visible aux deux extrémités du manchon.
• L'adhésif se présente sous la forme d'un bourrelet brillant sur le bord de la pochette.
• Cela confirme: L'adhésif a fondu, s'est écoulé et a comblé toutes les lacunes.
• Si aucun adhésif n'est visible: Appliquer plus de chaleur (l'adhésif peut ne pas avoir complètement fondu).

Étape 6 : Rétraction finale

• S'assurer que toute la surface du manchon est lisse et uniforme
• Pas de plis, de bulles ou de zones décollées
• Le manchon doit épouser étroitement les contours de la surface.
• Contrôle visuel: Le manchon correctement installé semble avoir été moulé sur l'assemblage.

Étape 7 : Refroidissement

• Laisser refroidir naturellement (5-10 minutes)
• Ne pas forcer le refroidissement (eau, air comprimé) : Peut provoquer des vides dans la colle
• Ne pas manipuler jusqu'à refroidissement complet : l'adhésif est encore mou et peut être déplacé.
• Après refroidissement, le scellement est terminé et prêt à l'emploi.

Vérification de la qualité de l'installation

Liste de contrôle pour l'inspection visuelle:
✅ La manche est lisse et uniforme (pas de plis ni de bulles)
✅ Adhésif visible aux deux extrémités (confirme l'écoulement complet)
✅ Le manchon s'adapte parfaitement à toutes les surfaces
✅ Pas de lacunes ou de zones non adhérentes
✅ Le manchon s'étend de manière adéquate sur la gaine du câble et le corps du presse-étoupe
✅ Pas de décoloration ou de brûlure (indique une surchauffe)

Tests fonctionnels (si nécessaire) :

• Test de traction: Appliquer une force modérée sur le câble ; le manchon ne doit pas bouger.
• Essai de pression: Pour les applications IP68, test de pression selon la spécification
• Test de continuité: Pour les applications CEM, vérifier la continuité électrique de la terminaison du blindage.

Erreurs d'installation courantes et solutions

Erreur 1 : Nettoyage inadéquat des surfaces

• Symptôme: L'adhésif ne colle pas ; le manchon peut être tourné ou déplacé
• Solution: Retirer le manchon, nettoyer soigneusement les surfaces, installer un nouveau manchon.
• La prévention: Toujours nettoyer avec de l'IPA ; laisser sécher complètement.

Erreur 2 : Chauffage insuffisant

• Symptôme: Manchon non entièrement rétracté ; plis ou zones décollées ; pas d'adhésif visible
• Solution: Appliquer une chaleur supplémentaire jusqu'à ce que le produit soit complètement rétracté et que l'adhésif s'écoule.
• La prévention: Utiliser des étiquettes indiquant la température ; respecter les exigences du fabricant en matière de chaleur.

Erreur 3 : Surchauffe

• Symptôme: Surface du manchon décolorée, brûlée ou endommagée ; adhésif carbonisé
• Solution: Remplacer le manchon par un nouveau ; réduire la température du pistolet thermique
• La prévention: Maintenir une distance appropriée (10-15cm) ; garder le pistolet thermique en mouvement.

Erreur 4 : Air emprisonné

• Symptôme: Bulles ou vides sous le manchon
• Solution: Réchauffer la zone affectée ; utiliser une épingle pour libérer l'air emprisonné, puis réchauffer.
• La prévention: Commencer au centre, puis aller vers les extrémités ; permet à l'air de s'échapper.

Erreur 5 : Positionnement incorrect

• Symptôme: La gaine ne couvre pas toutes les zones critiques ; lacunes au niveau des fils ou des transitions
• Solution: S'il n'est pas encore refroidi, le réchauffer et le repositionner ; s'il est refroidi, installer un deuxième manchon sur la zone problématique.
• La prévention: Mesurer et marquer la position avant de chauffer ; vérifier la couverture

Erreur 6 : Manipuler avant de refroidir

• Symptôme: Déplacement de l'adhésif, création de vides, réduction de l'intégrité du joint.
• Solution: Si les dommages sont mineurs, ils peuvent être acceptables ; s'ils sont graves, remplacer le manchon.
• La prévention: Attendez 5 à 10 minutes ; ne précipitez pas le processus.

Scénarios d'installation particuliers

Manches enveloppantes/fractionnées (applications de modernisation) :

• Enrouler autour de l'ensemble presse-étoupe existant
• Chevauchement des bords d'au moins 25 mm
• Chauffer à fond la zone de chevauchement pour fusionner les bords
• Peut nécessiter l'application d'un mastic supplémentaire au niveau du chevauchement.
• Performance: Légèrement inférieur au manchon continu, mais suffisant pour la plupart des applications

Installations multi-câbles:

• Utiliser une gaine de grand diamètre sur plusieurs câbles
• Remplir les vides entre les câbles avec du mastic ou de la mousse.
• S'assurer que le manchon est en contact avec tous les câbles et la surface du boîtier
• Peut nécessiter une fabrication sur mesure pour des configurations inhabituelles

Applications à haute température:

• Utiliser des manchons en fluoropolymère (température de rétraction plus élevée : 250-300°C)
• Nécessite une source de chaleur spécialisée (torche, four)
• Suivre attentivement les instructions du fabricant
• Sécurité: Des températures plus élevées nécessitent des précautions supplémentaires

Formation et assurance qualité

Recommandations pour la formation des installateurs:

• Installations pratiques (pas seulement la lecture d'instructions)
• Exemples visuels de bonnes et de mauvaises installations
• Compréhension de l'importance de chaque étape
• Résolution des problèmes courants

Mesures de contrôle de la qualité:

• Inspection par le superviseur des premières installations réalisées par les nouveaux installateurs
• Documentation photographique des installations réalisées
• Échantillonnage et inspection aléatoires pour les grands projets
• Essais de pression pour les applications critiques

Chez Bepto, nous fournissons des instructions d'installation détaillées, des vidéos de formation et une assistance technique pour garantir à nos clients des résultats optimaux avec les kits de scellage thermorétractables. Une installation correcte est tout aussi importante que la qualité du produit - nous nous engageons sur les deux. 🔧

Conclusion

Les kits de joints de presse-étoupe thermorétractables offrent une protection environnementale supérieure, une durée de vie prolongée et une fiabilité accrue par rapport aux méthodes d'étanchéité par compression standard. En créant un joint permanent et conforme grâce à la rétraction activée par la chaleur et au collage, ces kits atteignent l'indice de protection IP68, résistent à la corrosion, aux températures extrêmes et aux vibrations, et offrent 20 à 25 ans de service sans maintenance dans des environnements difficiles.

Bien que les kits thermorétractables coûtent plus cher au départ ($15-50 contre $2-5 pour les joints standard), ils offrent une valeur exceptionnelle dans les applications marines, offshore, extérieures, à fortes vibrations et corrosives grâce à l'élimination des défaillances des joints, à l'allongement des intervalles de maintenance et à la réduction du coût total de possession. L'utilisation stratégique de kits thermorétractables dans les applications exigeantes et de joints standard dans les environnements bénins permet d'optimiser à la fois les performances et les coûts.

Une installation correcte - comprenant une préparation minutieuse de la surface, un positionnement correct, une application uniforme de la chaleur et la vérification du flux de colle - est essentielle pour obtenir tous les avantages en termes de performances. Le respect des instructions du fabricant et l'investissement dans la formation des installateurs garantissent des joints fiables et durables.

Chez Bepto, nous fournissons des kits d'étanchéité thermorétractables de haute qualité en plus de notre gamme complète de presse-étoupes et d'accessoires pour câbles. Notre production certifiée ISO9001 et IATF16949 garantit une qualité constante, et notre équipe technique fournit des conseils d'experts sur la sélection des produits et les techniques d'installation. Que vous ayez besoin de kits de qualité marine pour les plates-formes offshore ou de kits haute température pour les applications industrielles, nous vous proposons des solutions rentables soutenues par nos certifications et notre expertise.

Vous avez besoin d'aide pour sélectionner le kit de scellage thermorétractable adapté à votre application ? Contactez notre équipe technique à chinacableglands.com-nous sommes là pour veiller à ce que vos connexions de câbles restent étanches et protégées pendant des décennies ! 🔥✨

FAQ sur les kits de joints de presse-étoupe thermorétractables

1. Découvrez les propriétés matérielles de la polyoléfine réticulée et son utilisation dans les applications industrielles. ↩

2. Découvrez la science des adhésifs thermofusibles et la manière dont ils créent des liens solides et permanents. ↩

3. Voir les normes officielles pour le test au brouillard salin ASTM B117, utilisé pour mesurer la résistance à la corrosion. ↩

4. Comprendre le principe scientifique de la mémoire élastique (ou mémoire de forme) des polymères. ↩

5. Obtenez une définition claire de la température de transition vitreuse et de son importance dans la science des polymères. ↩
