Guide des presse-étoupes en acier inoxydable de 16 mm

Le choix d'un matériau inadapté pour les presse-étoupes peut entraîner des défaillances catastrophiques dans des environnements difficiles, en particulier lorsque la résistance à la corrosion est essentielle. De nombreux ingénieurs ont du mal à sélectionner des presse-étoupes adaptés aux applications maritimes, chimiques et agroalimentaires, où les matériaux standard ne sont tout simplement pas résistants. Les presse-étoupes en acier inoxydable de 16 mm offrent une résistance à la corrosion et une durabilité supérieures pour les câbles d'un diamètre extérieur de 6 à 12 mm, avec Acier inoxydable de qualité 316L¹ construction qui résiste à des températures extrêmes allant de -50 °C à +200 °C tout en conservant IP68² performance d'étanchéité.

Le mois dernier, j'ai reçu un appel urgent de Robert, chef de projet dans une usine de transformation de fruits de mer à Aberdeen, en Écosse. Son site avait connu plusieurs défaillances de presse-étoupes en raison de l'exposition à l'eau salée et des lavages fréquents avec des produits chimiques agressifs. Les presse-étoupes en laiton utilisés depuis des années se corrodaient rapidement, entraînant des temps d'arrêt coûteux et des problèmes potentiels de sécurité alimentaire.

Table des matières

• Que sont les presse-étoupes en acier inoxydable de 16 mm ?
• Pourquoi choisir l'acier inoxydable plutôt que d'autres matériaux ?
• Quelles applications nécessitent des presse-étoupes en acier inoxydable de 16 mm ?
• Comment choisir la bonne variante en acier inoxydable 16 mm ?
• Quelles sont les meilleures pratiques en matière d'installation ?
• FAQ sur les presse-étoupes en acier inoxydable de 16 mm

Que sont les presse-étoupes en acier inoxydable de 16 mm ?

Les presse-étoupes en acier inoxydable de 16 mm constituent la solution haut de gamme pour les conditions environnementales difficiles où les matériaux standard ne conviennent pas. Caractéristiques des presse-étoupes en acier inoxydable de 16 mm Filetage métrique M16x1,5³ Construit en acier inoxydable 316L, il s'adapte aux câbles d'un diamètre extérieur de 6 à 12 mm tout en offrant une résistance exceptionnelle à la corrosion et une résistance mécanique élevée pour les environnements industriels difficiles.

Principales spécifications techniques

La désignation M16 est conforme aux normes internationales, où le “ 16 ” fait référence au diamètre nominal du filetage en millimètres. Nos presse-étoupes en acier inoxydable de 16 mm chez Bepto présentent les caractéristiques suivantes :

• Spécification du fil: M16x1,5 (pas fin pour une meilleure étanchéité)
• Qualité des matériaux: acier inoxydable 316L (faible teneur en carbone pour une résistance supérieure à la corrosion)
• Gamme de câbles: diamètre extérieur de 6 à 12 mm
• Plage de température: -50 °C à +200 °C en fonctionnement continu
• Indice de protection IP: IP68 (submersible jusqu'à 10 mètres pendant 72 heures)
• Pression nominale: Jusqu'à 10 bars de pression différentielle

Caractéristiques de construction

Matériau du corps: L'acier inoxydable 316L offre une excellente résistance aux chlorures, aux acides et aux solutions alcalines couramment présents dans les environnements marins et chimiques.

Système d'étanchéité: Les joints en élastomère EPDM ou Viton de haute qualité conservent leur souplesse sur toute la plage de températures tout en résistant aux agressions chimiques.

Précision du filetage: Les filetages usinés par CNC garantissent un ajustement parfait avec les trous standard M16 des panneaux et offrent une puissance de maintien maximale en cas de vibrations.

Comparaison avec les tailles standard

Taille du presse-étoupe	Fil	Gamme de câbles	Applications typiques
M12	M12x1,5	3-6.5mm	Câbles de capteurs, petits câbles de commande
M16	M16x1,5	6-12mm	Puissance moyenne, systèmes de commande
M20	M20x1,5	10-14 mm	Distribution électrique, câbles de commande plus gros
M25	M25x1,5	13-18mm	Applications électriques à usage intensif

La taille 16 mm représente le compromis idéal pour de nombreuses applications industrielles, permettant de gérer des câbles de puissance moyenne tout en conservant un encombrement réduit. Chez Bepto, nous avons constaté une croissance constante de la demande pour cette taille, car les systèmes d'automatisation deviennent de plus en plus sophistiqués et nécessitent des connexions fiables dans des environnements difficiles.

Pourquoi choisir l'acier inoxydable plutôt que d'autres matériaux ?

Le choix des matériaux a une incidence déterminante sur la fiabilité à long terme et le coût total de possession dans les applications exigeantes. Les presse-étoupes en acier inoxydable offrent une résistance supérieure à la corrosion, une plage de températures étendue et un fonctionnement sans entretien par rapport aux alternatives en laiton ou en nylon, ce qui les rend indispensables pour les applications marines, chimiques, agroalimentaires et à haute température, malgré leur coût initial plus élevé.

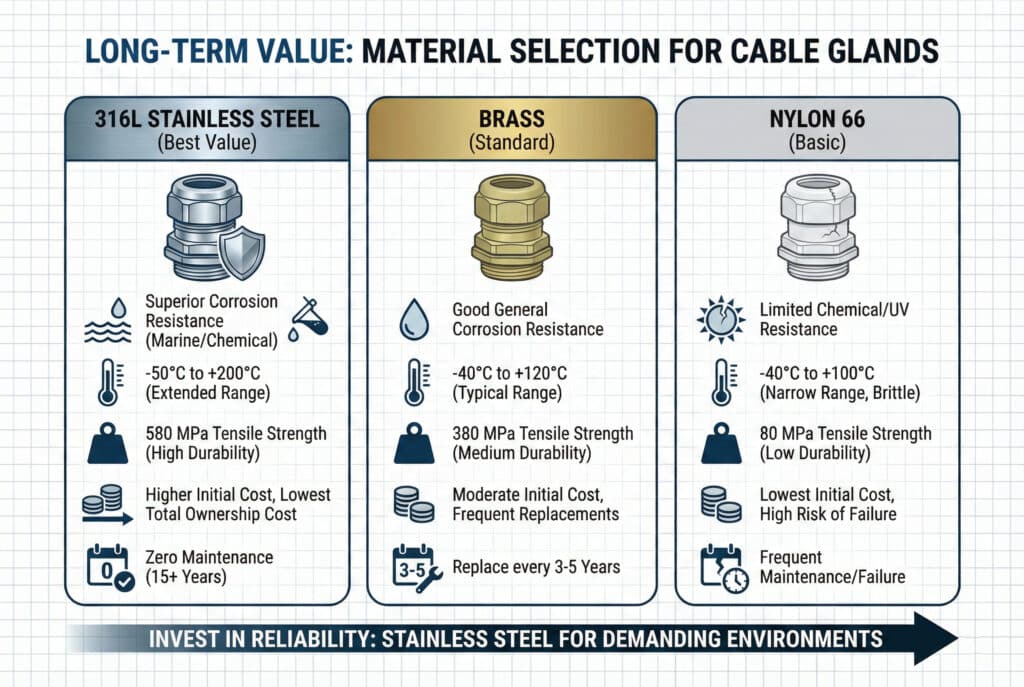

Comparaison des performances des matériaux

Résistance à la corrosion :

• Acier inoxydable 316L: Excellente résistance aux chlorures, aux acides et à la plupart des produits chimiques
• Laiton (CW617N): Bonne résistance générale à la corrosion, mauvaise dans les environnements marins.
• Nylon 66: La résistance chimique varie, se dégrade sous l'effet des UV et des températures élevées.

Performance en matière de température :

• Acier inoxydable 316L: -50 °C à +200 °C en continu, +300 °C par intermittence
• LaitonPlage de fonctionnement typique : -40 °C à +120 °C
• Nylon 66: -40 °C à +100 °C, devient cassant à basse température

Résistance mécanique :

• Acier inoxydable 316L: résistance à la traction de 580 MPa, excellente résistance à la fatigue
• Laiton: résistance à la traction de 380 MPa, bonne usinabilité
• Nylon 66: résistance à la traction de 80 MPa, sujet à la fissuration sous contrainte

Analyse coûts-bénéfices

Bien que les presse-étoupes en acier inoxydable coûtent initialement 40 à 60 % plus cher que leurs équivalents en laiton, le coût total de possession est souvent plus avantageux pour l'acier inoxydable :

Prime de coût initial: $8-15 par gland par rapport au laiton
Économies de maintenance: Aucun remplacement pendant plus de 15 ans contre des cycles de remplacement de 3 à 5 ans pour le laiton.
Prévention des temps d'arrêt: Élimine les défaillances liées à la corrosion et les pertes de production associées.
Économies de main-d'œuvre: Aucune inspection périodique ni aucun remplacement requis.

Je me souviens avoir travaillé avec Hassan, directeur de la maintenance dans une usine chimique à Jubail, en Arabie saoudite. Son équipe remplaçait les presse-étoupe en laiton corrodés tous les 18 mois en raison de leur exposition au sulfure d'hydrogène. Après être passés à nos presse-étoupe en acier inoxydable 316L, ils n'ont connu aucune défaillance en quatre ans, économisant plus de $50 000 en coûts de remplacement et éliminant les arrêts mensuels pour maintenance.

Avantages environnementaux

Milieux marins: L'acier inoxydable 316L contient du molybdène, ce qui lui confère une résistance exceptionnelle à la corrosion par piqûres induite par le chlorure et corrosion par fissure⁴ courant dans les applications marines.

Traitement chimique: La faible teneur en carbone (<0,03%) du 316L empêche la précipitation de carbure, ce qui permet de conserver la résistance à la corrosion même après soudage ou exposition à des températures élevées.

Aliments et produits pharmaceutiques: La construction en acier inoxydable 316L approuvée par la FDA répond à des exigences strictes en matière d'hygiène et résiste aux produits chimiques de nettoyage agressifs et à la stérilisation à la vapeur.

Applications extérieuresContrairement au nylon, l'acier inoxydable ne se dégrade pas sous l'effet des rayons UV et conserve ses propriétés même dans des conditions climatiques extrêmes.

Quelles applications nécessitent des presse-étoupes en acier inoxydable de 16 mm ?

Les presse-étoupes en acier inoxydable de 16 mm jouent un rôle essentiel dans les secteurs industriels où les conditions environnementales dépassent les capacités des matériaux standard. Les équipements maritimes, les usines de traitement chimique, les installations de production alimentaire, la fabrication pharmaceutique et les applications industrielles à haute température nécessitent généralement des presse-étoupes en acier inoxydable de 16 mm pour les câbles de taille moyenne qui doivent présenter une résistance supérieure à la corrosion et une stabilité thermique.

Applications marines et offshore

Systèmes électriques des navires :

• Connexions des équipements de navigation
• Instruments de la salle des machines
• Systèmes d'éclairage et de communication sur le pont
• Commandes de la pompe de cale et de la ventilation
• Dimensions typiques des câbles : 6-10 mm pour les circuits de commande

Plates-formes offshore :

• Instruments de contrôle des processus
• Connexions du système de sécurité
• Circuits d'éclairage de secours
• Systèmes de détection d'incendie et de gaz
• L'environnement hostile des embruns salés exige une construction en acier inoxydable 316L.

Industries chimiques et pétrochimiques

Systèmes de contrôle des processus :

• Câblage du capteur de température et de pression
• Raccords pour débitmètres
• Commandes d'actionneurs de soupapes
• Lignes d'échantillonnage de l'analyseur
• Exposition aux acides, aux bases et aux solvants organiques

Systèmes de sécurité :

• Commandes d'arrêt d'urgence
• Câblage du système d'extinction d'incendie
• Réseaux de détection de gaz
• Circuits d'alarme critiques
• Tolérance zéro pour les défaillances liées à la corrosion

Transformation des aliments et des boissons

Équipement de production :

• Commandes du système de convoyage
• Connexions pour machines d'emballage
• Systèmes de contrôle de la température
• Commandes du système CIP (nettoyage en place)
• Lavage fréquent avec des agents nettoyants caustiques

Systèmes de contrôle de la qualité :

• Connexions pour détecteurs de métaux
• Systèmes de contrôle du poids
• Équipement d'inspection visuelle
• Câblage d'instruments de laboratoire
• Exigences de conformité de la FDA pour les zones en contact avec les aliments

Fabrication de produits pharmaceutiques

Applications en salle blanche :

• Systèmes de contrôle CVC
• Équipement de surveillance des particules
• Capteurs de surveillance environnementale
• Commandes d'équipements de traitement
• Résistance à la stérilisation à la vapeur requise

Exigences de validation :

• Documentation sur la traçabilité des matériaux
• Certifications de biocompatibilité
• Aide à la validation du nettoyage
• Documentation relative au contrôle des modifications
• 21 CFR Partie 11⁵ considérations de conformité

Applications industrielles à haute température

Fours de traitement thermique :

• Connexions thermocouples
• Systèmes de commande de brûleur
• Circuits de verrouillage de sécurité
• Équipement de contrôle de l'atmosphère
• Températures de fonctionnement jusqu'à 200 °C en continu

Production d'électricité :

• Instrumentation pour turbine à vapeur
• Systèmes de contrôle de chaudière
• Surveillance du système de refroidissement
• Équipement de surveillance des émissions
• Résistance aux cycles thermiques critique

Chez Bepto, nous avons développé des guides d'application spécialisés pour chaque secteur d'activité, afin d'aider les ingénieurs à sélectionner la variante optimale de presse-étoupe en acier inoxydable de 16 mm pour leurs besoins spécifiques. Notre équipe technique se rend régulièrement dans les installations de nos clients afin de comprendre les conditions de fonctionnement réelles et de recommander les solutions appropriées.

Comment choisir la bonne variante en acier inoxydable 16 mm ?

Le choix du presse-étoupe en acier inoxydable de 16 mm optimal nécessite une analyse minutieuse des exigences spécifiques de l'application et des conditions environnementales. Choisissez des variantes de presse-étoupe en acier inoxydable de 16 mm en fonction du diamètre extérieur du câble, de l'exposition à l'environnement, des exigences de température et des caractéristiques spéciales telles que le blindage CEM ou la protection contre les explosions. Le grade 316L est recommandé pour la plupart des environnements corrosifs et le grade 304 convient aux conditions modérées.

Sélection de la qualité des matériaux

Acier inoxydable 316L (recommandé) :

• Meilleur pour: Applications marines, chimiques, agroalimentaires
• Résistance à la corrosion: Résistance supérieure au chlorure et à l'acide
• Plage de température: -50 °C à +200 °C
• Supplément de coût: 15-20% supérieur à la nuance 304
• Applications: Exposition à l'eau de mer, traitement chimique, industrie pharmaceutique

Acier inoxydable 304 (option économique) :

• Meilleur pour: Applications industrielles générales
• Résistance à la corrosion: Convient aux environnements sans chlorure
• Plage de température: -40 °C à +180 °C
• Avantage en termes de coûts: Coût initial réduit
• Limites: Ne convient pas aux environnements marins ou à forte teneur en chlorure.

Évaluation de la compatibilité des câbles

Mesurer le diamètre extérieur du câble :

• Utilisez un pied à coulisse pour obtenir des mesures précises.
• Tenir compte des irrégularités de la gaine du câble
• Tenir compte des effets de la dilatation de la température
• Vérifier les exigences en matière de flexibilité des câbles

Considérations sur le type de câble :

Type de câble	Diamètre typique	Sélection des glandes	Exigences particulières
Câble de commande (7 × 1,5 mm²)	8-9 mm	M16 standard	Version EMC pour circuits sensibles
Câble d'alimentation (3 x 4 mm²)	9-11 mm	M16 standard	Envisager une version blindée si SWA
L'instrumentation	6 à 8 mm	M16 standard	Blindage CEM souvent nécessaire
Thermocouple	6-7 mm	M16 haute température	Température nominale critique

Analyse de l'état de l'environnement

Évaluation de l'environnement corrosif :

• Identifier les produits chimiques spécifiques présents
• Déterminer les niveaux de concentration
• Tenir compte des effets de la température sur la corrosion
• Évaluer la compatibilité des produits chimiques de nettoyage

Température requise :

• Température maximale de fonctionnement
• Température minimale de fonctionnement
• Fréquence des cycles thermiques
• Compatibilité des matériaux d'isolation

Facteurs de stress mécanique :

• Niveaux et fréquences de vibration
• Forces de traction des câbles pendant l'installation
• Épaisseur du panneau et exigences de montage
• Restrictions d'accès pour maintenance

Exigences particulières

Blindage CEM :
Pour les applications présentant des risques d'interférences électromagnétiques :

• Terminaison de câble à 360 degrés
• Joints en élastomère conducteur
• Efficacité du blindage >60 dB (10 MHz-1 GHz)
• Applications : Centres de données, équipements médicaux, instruments de précision

Protection contre les explosions (ATEX/IECEx) :
Pour les installations dans des zones dangereuses :

• Certification Ex d IIC T6 Gb disponible
• Construction antidéflagrante
• Exigences particulières d'installation
• Installation par un technicien certifié requise

Plage de température étendue :
Pour les applications à températures extrêmes :

• Joints haute température (Viton ou PTFE)
• Essais à température prolongée
• Considérations relatives à la dilatation thermique
• Vérification de la compatibilité des matériaux

Liste de contrôle pour la vérification de la qualité

Avant de finaliser la sélection :

✅ Diamètre du câble compris entre 6 et 12 mm
✅ Qualité des matériaux adaptée à l'environnement
✅ La température nominale dépasse les exigences de l'application.
✅ Certifications requises disponibles
✅ Accès adéquat à l'installation
✅ Exigences en matière d'entretien comprises
✅ Coût total de possession calculé

Chez Bepto, nous fournissons une assistance complète pour le choix des produits, notamment des échantillons gratuits à tester, des certificats détaillés sur les matériaux et des recommandations spécifiques à chaque application, basées sur plus de 10 ans d'expérience dans le secteur.

Quelles sont les meilleures pratiques en matière d'installation ?

Une installation correcte des presse-étoupes en acier inoxydable de 16 mm est essentielle pour obtenir des performances optimales et une longue durée de vie. Installez des presse-étoupes en acier inoxydable de 16 mm à l'aide d'outils dynamométriques calibrés (8-12 Nm), assurez-vous que le filetage est correctement engagé, vérifiez la compression du joint et suivez les spécifications du fabricant concernant l'épaisseur du panneau et la préparation des trous afin de maintenir l'indice de protection IP68 et d'éviter toute défaillance prématurée.

Préparation avant l'installation

Préparation des trous du panneau :

• Percer un trou de 16,5 mm de diamètre (tolérance ±0,1 mm)
• Ébavurer les bords des trous pour éviter d'endommager le joint.
• Nettoyer le trou des copeaux métalliques et des contaminants
• Vérifiez que l'épaisseur du panneau est comprise entre 1 et 6 mm pour les presse-étoupes standard.

Préparation du câble :

• Dénudez la gaine du câble à la longueur appropriée (généralement 10 à 15 mm).
• Assurez-vous que l'extrémité du câble est propre et intacte.
• Vérifier le diamètre du câble au point d'insertion
• Vérifier la flexibilité du câble pour l'installation

Exigences en matière d'outils :

• Clé dynamométrique calibrée (plage 0-20 Nm)
• Clé hexagonale ou clé plate de 22 mm
• Outils de dénudage de câbles
• Produits de nettoyage (alcool isopropylique)
• Produit d'étanchéité pour filetage (si spécifié)

Procédure d'installation

Étape 1 : Assemblage des composants

1. Démontez les composants du presse-étoupe dans l'ordre
2. Inspectez toutes les pièces pour détecter tout dommage ou contamination.
3. Appliquez une fine couche de lubrifiant compatible sur les joints.
4. Visser le corps dans le trou du panneau à la main

Étape 2 : Insertion du câble

1. Insérer le câble à travers les composants du presse-étoupe
2. S'assurer que la gaine du câble s'étend dans le corps du presse-étoupe.
3. Vérifier le bon positionnement du joint autour du câble
4. Vérifiez que la gaine du câble n'est pas endommagée lors de l'insertion.

Étape 3 : Assemblage final

1. Visser l'écrou de compression sur le corps du presse-étoupe.
2. Serrer à la main puis tourner d'un quart de tour supplémentaire.
3. Appliquer le couple final : 8-12 Nm pour les presse-étoupes M16
4. Vérifiez que le câble ne peut pas être retiré en exerçant une force modérée.

Paramètres d'installation critiques

Spécifications de couple :

• Serrage initial: Serrer à la main puis tourner d'un quart de tour
• Couple final: 8-12 Nm (éviter de trop serrer)
• Vérification: Le câble ne doit pas bouger sous une force de traction inférieure à 50 N.
• Resserrer: Vérifier après 24 heures et après le premier cycle thermique.

Vérification de la compression du joint :

• Inspection visuelle de la déformation du joint
• Aucun espace visible entre le joint et le câble
• Le joint ne doit pas dépasser du corps du presse-étoupe.
• La gaine du câble doit présenter de légères marques de compression.

Engagement du fil :

• Au moins 6 filets complets engagés
• Course maximale de l'écrou de compression : 8 mm à partir du point de départ
• Les dommages au filetage indiquent un serrage excessif.
• N'utilisez du produit d'étanchéité pour filetage que si cela est spécifié par le fabricant.

Erreurs d'installation courantes

❌ Serrage excessif: Endommage les joints et peut fissurer le corps du presse-étoupe.
❌ Serrage insuffisant: compromet l'indice IP et permet la pénétration d'humidité
❌ Préparation incorrecte du câble: Veste endommagée ou longueur de bande incorrecte
❌ Composants contaminés: L'huile, la saleté ou les copeaux métalliques empêchent une bonne étanchéité.
❌ Taille incorrecte du trou du panneau: Une taille trop grande ou trop petite affecte les performances d'étanchéité.

Vérification après l'installation

Contrôles immédiats :

• Inspection visuelle de l'assemblage
• Vérification du couple à l'aide d'un outil calibré
• Test de rétention du câble (force de traction de 50 N)
• Pas d'extrusion visible du joint ni de dommages

Test de performance :

• Vérification de l'indice IP (test de pression d'air à 2 bars)
• Mesure de la résistance d'isolement
• Vérification de la continuité des câbles blindés
• Documentation des paramètres d'installation

Surveillance à long terme :

• Inspection visuelle périodique (recommandée tous les trimestres)
• Contrôle du couple après des cycles de températures extrêmes
• Évaluation de l'état des joints pendant la maintenance
• Tendances de performance et analyse des défaillances

J'ai récemment aidé Maria, responsable de la maintenance dans une usine pharmaceutique à Barcelone, en Espagne, à résoudre des problèmes récurrents liés à la défaillance des joints d'étanchéité sur leurs presse-étoupes en acier inoxydable de 16 mm. Le problème venait d'un serrage excessif lors de l'installation, qui provoquait l'extrusion du joint et, à terme, sa défaillance. Après avoir mis en place des procédures de serrage appropriées et formé leurs techniciens, ils n'ont plus connu aucune défaillance pendant 18 mois de fonctionnement.

Conclusion

Les presse-étoupes en acier inoxydable de 16 mm constituent la solution optimale pour les câbles de taille moyenne dans les environnements exigeants où la résistance à la corrosion et la stabilité thermique sont essentielles. Les performances supérieures de la construction en acier inoxydable 316L, associées à des pratiques de sélection et d'installation appropriées, garantissent un fonctionnement fiable dans les applications maritimes, chimiques, agroalimentaires et à haute température. Bien que l'investissement initial soit plus élevé que pour d'autres matériaux, les avantages à long terme d'un fonctionnement sans entretien, d'une durée de vie prolongée et de l'élimination des défaillances liées à la corrosion font de l'acier inoxydable le choix le plus rentable pour les applications critiques. Chez Bepto, nous nous engageons à fournir des presse-étoupes en acier inoxydable de 16 mm de la plus haute qualité, soutenus par une assistance technique complète et une expertise industrielle. 😉

FAQ sur les presse-étoupes en acier inoxydable de 16 mm

1. Découvrez la composition chimique et les propriétés de l'acier inoxydable marin à faible teneur en carbone. ↩

2. Comprendre les indices de protection IP spécifiques pour la résistance à la poussière et à l'eau. ↩

3. Consultez les spécifications standard des filetages métriques pour vous assurer de la compatibilité des trous du panneau. ↩

4. Découvrez le mécanisme de corrosion localisée qui se produit dans les espaces confinés ou les interstices. ↩

5. Examiner les réglementations de la FDA concernant les enregistrements et signatures électroniques dans la fabrication pharmaceutique. ↩
