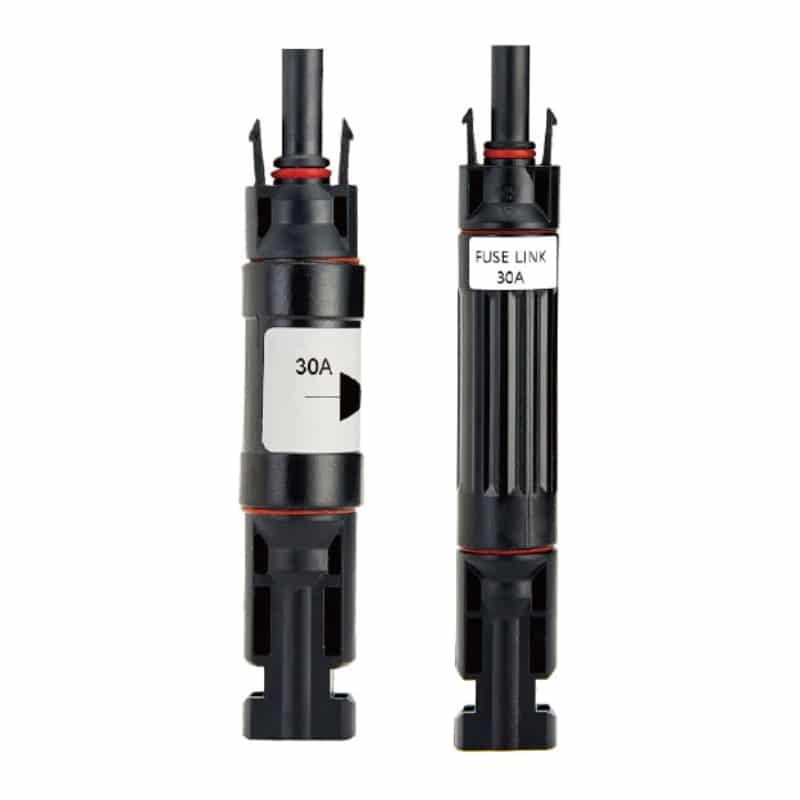

MC4 In-line sulakeliitin, PV-30A ylivirtasuojaukseen

Meidän PV-30A-FUSE MC4 In-line-sulakeliitäntä tarjoaa kriittisen ylivirtasuojan aurinkosähköjärjestelmälle. Tässä IP67-sovitteessa yhdistyvät tavallinen MC4-liitäntä ja integroitu 30 A:n sulake, mikä parantaa järjestelmän turvallisuutta.

Tekninen parametri

Tuotetyyppi: MC4 In-line-sulakeliitin
Malli: PV-30A-FUSE
Nimellisjännite: 1000V DC (IEC) / 800V DC (UL)
Nimellisvirta: 30A
IP-luokitus: IP67 (kiinnitetty) / IP2X (kiinnittämätön, kosketussuojattu)
Käyttölämpötila: -40°C - +90°C
Kosketusvastus: ≤0,5 mΩ
Kosketusmateriaali: Kupari, tinattu
Liekkiluokka: UL94-HB / UL94-V0
Yhteensopiva kaapelin koko: 2,5 mm², 4 mm², 6 mm²
Erityisominaisuudet: Integroitu 30A sulakkeenpidin
Vaatimustenmukaisuusstandardit: TÜV, IEC 62852, UL 6703, RoHS, REACH.

Tärkeimmät ominaisuudet

Integroitu ylivirtasuojaus: Yhdistää suorituskykyisen MC4-liittimen ja 30 A:n PV-sulakkeen pidikkeen yhdeksi kompaktiksi yksiköksi, jolloin erillisiä komponentteja ei tarvita.
Parantaa järjestelmän turvallisuutta ja luotettavuutta: Tarjoaa kriittisen ylivirtasuojan yksittäisille aurinkokennojoukoille, estää vikatilanteiden aiheuttamat katastrofaaliset vikaantumiset ja vähentää mahdollisia vikakohtia.
IP67/IP2X-sertifioitu Suojaus: IP67-luokiteltu, kun se on yhdistetty, täydellisen pöly- ja vedenpinnan upotussuojan takaamiseksi. IP2X-kosketussuojausluokitus irrotettuna tarjoaa lisäturvallisuutta asennuksen ja huollon aikana.
Luotettava teholuokitus (30A/1000V): Suunniteltu käsittelemään 30 A:n nimellisvirtaa ja 1000 V:n (DC) jännitettä, joten se on ihanteellinen tavallisten asuin- ja kaupallisten aurinkosähköjohtojen suojaamiseen.
Alhainen kosketusresistanssi (0,5mΩ): Alan johtava alhainen vastus takaa minimaalisen tehohäviön liitäntäpisteissä, mikä maksimoi järjestelmän kokonaistehokkuuden.
Kansainvälisesti sertifioitu: Täysin tärkeimpien kansainvälisten standardien mukainen, mukaan lukien IEC 62852, UL 6703 ja TÜV-sertifiointi.

Standard DC Solar -liittimet
Malli	Nimellisvirta (A)	Nimellisjännite (V DC)	Kaapelin koko (mm²)	Tärkeimmät ominaisuudet	Tyypilliset sovellukset
PV-01	30A	1000V	2.5, 4, 6	Vakioitu, erittäin luotettava rakenne	Tavalliset asuin- ja kaupalliset aurinkosähköjärjestelmät.
PV-02	30A	1000V	2.5, 4, 6	Parannettu tartuntakotelo turvallista käsittelyä varten	Ihanteellinen kylmään ilmastoon tai asennuksiin, joissa tarvitaan käsineitä.
PV-04	30A	1000V	2.5, 4, 6	Kompakti, tilaa säästävä muotoilu	Asuinrakennukset, joissa on rajoitettu tila tai korkea esteettinen arvo.
PV-05	30A	1000V	2.5, 4, 6	Paneeliasennus	Puhtaat läpivientiliitännät yhdistelmäkoteloita ja vaihtosuuntaajia varten.
PV-07	30A	1000V	2.5, 4, 6	Kokoonpano ilman työkaluja	Suuret hankkeet, joissa asennusaikojen lyhentäminen on ratkaisevan tärkeää.
PV-06	30A	1500V	2.5, 4, 6	Vahvistettu kotelo korkeaa mekaanista rasitusta varten	Maahan kiinnitettävät järjestelmät, aurinkokennot ja muut vaativat ympäristöt.
PV-03	30A	1500V	2.5, 4, 6, 10	1500V luokitus, tukee suurempia kaapeleita	Kaupalliset ja yleishyödylliset hankkeet, joissa käytetään pidempiä säikeitä BOS-kustannusten vähentämiseksi.
PV-03-1	50A	1500V	10	Korkea virta 50A kapasiteetti	Suuret kaupalliset ja yleishyödylliset hankkeet, joissa optimoidaan suuren virran konsolidointi.

Malli	Tyyppi	Nimellisvirta (A)	Nimellisjännite (V DC)	Kaapelin koko (mm²)	Tärkeimmät ominaisuudet / Topologia	Tyypilliset sovellukset
PV-Y3	Y-liitin (2-1)	30A	1000V (IEC) / 800V (UL)	2.5, 4, 6	Klassinen Y-haarakokoonpano	Joustavat rinnakkaisliitännät tavanomaista johdotusta varten.
PV-Y4	Y-liitin (3-1)	30A	1000V (IEC) / 800V (UL)	2.5, 4, 6	Ainutlaatuinen 120°-asettelu minimoi kaapelin rasituksen	Räätälöidyt asennukset, jotka edellyttävät optimoitua kaapelin reititystä.
PV-Y5	Multi-Y-liitin	30A	1000V (IEC) / 800V (UL)	2.5, 4, 6	Kompakti, monijousinen rinnakkaisrakenne	Ihanteellinen pienten yhdistelmäkoteloiden korvaamiseen järjestelmän jälkiasennusten yhteydessä.
PV-T3	T-haara (2-tie)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Valinnainen diodi/sulake, suuri virtakapasiteetti	Tehokas monijohtiminen rinnakkain ilman ylimääräisiä liitäntärasioita.
PV-T4	T-haara (3-tie)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Valinnainen diodi/sulake, suuri virtakapasiteetti	Tehokas monijohtiminen rinnakkain ilman ylimääräisiä liitäntärasioita.
PV-T5	T-haara (4-tie)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Valinnainen diodi/sulake, suuri virtakapasiteetti	Tehokas monijohtiminen rinnakkain ilman ylimääräisiä liitäntärasioita.
PV-T6	T-haara (5-tie)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Valinnainen diodi/sulake, suuri virtakapasiteetti	Tehokas monijohtiminen rinnakkain ilman ylimääräisiä liitäntärasioita.
PV-T7	T-haara (6-tie)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Valinnainen diodi/sulake, suuri virtakapasiteetti	Tehokas monijohtiminen rinnakkain ilman ylimääräisiä liitäntärasioita.

Toiminnalliset liittimet ja sisäiset komponentit
Malli	Luokka	Nimellisvirta (A)	Nimellisjännite (V DC)	Ydintoiminto ja sovellus
PV-30A-FUSE	In-line PV-sulakeliitin	30A	1000V (IEC) / 800V (UL)	Integroitu ylivirtasuojaus merkkijonotasolla, mikä yksinkertaistaa suunnittelua ja vähentää mahdollisia vikakohtia.
FT-sarja	Sisäiset metallikontaktit (puristusliittimet)	N/A	N/A	Liittimen kotelon sisällä olevat johtavat elementit takaavat erinomaisen johtavuuden ja pitkäaikaisen kestävyyden.
