Muovisten ja metallisten tiivisteiden vääntömomentin rajoitusten ymmärtäminen

Johdanto

Olen nähnyt sen tapahtuvan liian monta kertaa – asentaja kiristää nylonkaapeliläpiviennin liikaa, rikkoo kierteet ja yhtäkkiä oletettavasti IP68-luokiteltu¹ kotelosta vuotaa vettä herkkiin elektroniikkalaitteisiin. Tai mikä pahempaa, insinööri kiristää messinkisen tiivisteen liian löysästi voimakkaasti tärisevässä ympäristössä, ja kolme kuukautta myöhemmin kaapeli irtoaa käytön aikana.

Muovisten ja metallisten kaapeliläpivientien vääntömomenttirajoitukset eroavat toisistaan olennaisesti materiaalien ominaisuuksien vuoksi: nailoniset läpiviennit kestävät tyypillisesti 2–5 Nm:n vääntömomentin, kun taas messinkiset ja ruostumattomasta teräksestä valmistetut läpiviennit kestävät 10–25 Nm:n tai jopa suuremman vääntömomentin koosta ja kierteen tyypistä riippuen. Näiden rajoitusten ymmärtäminen ei tarkoita vain asennusohjeiden noudattamista, vaan myös kalliiden vikojen ehkäisemistä, tiivisteiden pitkäaikaisen toimintakyvyn varmistamista ja oikean tiivistemateriaalin valitsemista kullekin sovellukselle.

Vietettyäni kymmenen vuotta Bepto-yhtiössä kaapeliläpivientien parissa, olen työskennellyt Davidin kaltaisten ostopäälliköiden kanssa, jotka tarvitsevat selkeitä teknisiä erittelyjä, sekä Hassanin kaltaisten laatuun keskittyvien asiakkaiden kanssa, jotka ovat oppineet kantapään kautta, että vääränlainen vääntömomentin käyttö voi vaarantaa jopa sertifioidut tuotteet. Tässä oppaassa selitetään tarkasti, miksi vääntömomentti on tärkeä, miten muovi- ja metalliläpiviennit eroavat toisistaan ja miten ne valitaan ja asennetaan oikein.

Sisällysluettelo

• Mitä ovat vääntömomentin rajoitukset ja miksi ne ovat tärkeitä kaapeliläpivienneille?
• Miten materiaalien ominaisuudet vaikuttavat vääntömomenttiin muovisissa ja metallisissa tiivisteissä?
• Mitkä ovat eri tiivistemallien käytännön vääntömomenttivaatimukset?
• Kuinka välttää yleisiä vääntömomenttiin liittyviä asennusvirheitä?
• Usein kysytyt kysymykset

Mitä ovat vääntömomentin rajoitukset ja miksi ne ovat tärkeitä kaapeliläpivienneille?

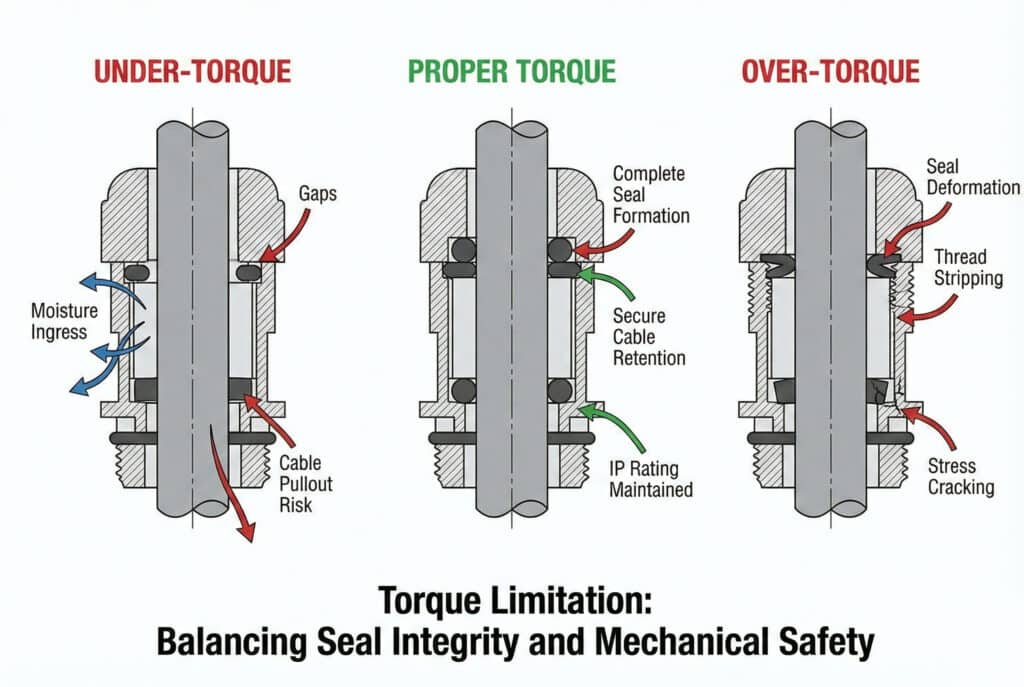

Vääntömomentin rajoitus tarkoittaa suurinta pyörimisvoimaa, joka voidaan turvallisesti kohdistaa kaapeliläpivientiin asennuksen aikana aiheuttamatta mekaanista vikaa tai vaarantamatta tiivistystä. Tämä ei ole vain teoreettinen tekninen kysymys, vaan se vaikuttaa suoraan IP-luokitukseen, kaapelin kiinnitysvahvuuteen ja sähköasennuksen pitkäaikaiseen luotettavuuteen.

Kun kiristät kaapeliläpivientiä, luot puristusta useisiin tiivistyselementteihin: O-renkaaseen kotelon seinää vasten, puristustiivisteeseen kaapelin vaippaa vasten ja itse kierteeseen. Jos kiristysmomentti on liian pieni, seuraavat riskit ovat mahdollisia:

• Epätäydellinen tiivisteen muodostuminen joka johtaa kosteuden tunkeutumiseen
• Kaapelin irrottaminen mekaanisen rasituksen tai tärinän alaisena
• Jännityksenpoiston menetys toiminto
• Heikentyneet IP/NEMA-luokitukset huolimatta sertifioitujen tuotteiden käytöstä

Liian suuri vääntömomentti voi aiheuttaa yhtä vakavia seurauksia:

• Kierteen poisto erityisesti pehmeämmissä materiaaleissa, kuten nailon PA66
• Tiivisteen muodonmuutos joka luo vuotoreittejä
• Jännityssäröily muoviosissa
• Rauhasen murtuma äärimmäisissä tapauksissa

Haasteena on, että vääntömomenttivaatimukset vaihtelevat huomattavasti tiivistemateriaalin, kierteen koon (M12–M63+), kierteen tyypin (metrinen vs. NPT) ja tiivistysmekanismin erityisrakenteen mukaan.

Miten materiaalien ominaisuudet vaikuttavat vääntömomenttiin muovisissa ja metallisissa tiivisteissä?

Muovisten ja metallisten kaapeliläpivientien perustavanlaatuinen ero johtuu materiaalitieteestä. Selitän tämän käytännön sovelluksissa merkityksellisten teknisten yksityiskohtien avulla.

Materiaalien lujuuden vertailu

Kiinteistö	Nailon PA66 (muovi)	Nikkelöity messinki	Ruostumaton teräs 316
Vetolujuus	70–85 MPa	380–450 MPa	515-620 MPa
Myötölujuus	50–60 MPa	100–150 MPa	205-310 MPa
Kimmomoduuli2	2,5–3,5 GPa	100–120 GPa	193–200 GPa
Kierteen leikkausvastus	Matala-Mittainen	Korkea	Erittäin korkea
Tyypillinen vääntömomenttialue	2–5 Nm	10–20 Nm	15-25 Nm
Lämpötilakerroin	Suuri laajeneminen	Kohtalainen	Matala laajeneminen

Nailoniset kaapeliläpiviennit valmistetaan polyamidista 66, joka tarjoaa erinomaisen kemiallisen kestävyyden ja sähköeristyksen. Materiaalin alhaisempi kimmokerroin tarkoittaa kuitenkin, että kierteet taipuvat helpommin kuormituksen alla. Muovin joustavuus on itse asiassa hyödyllistä tärinänvaimennuksessa, mutta se tarkoittaa myös, että työskentelet paljon kapeammalla turvallisella vääntömomenttialueella.

Muistan työskennelleeni Davidin kanssa, joka oli aurinkopaneelien asennusyrityksen hankintapäällikkö. Alun perin hän halusi käyttää kaikkialla nailonisia tiivisteitä kustannusten säästämiseksi. Mutta kun keskustelimme asennuspaikoista – avoimista katon liitäntärasioista, jotka altistuvat lämpötilan vaihteluille -20 °C:sta +80 °C:seen – jouduin selittämään, että nailonin lämpölaajenemiskerroin³ (noin 80 × 10⁻⁶/°C) aiheuttaisi vääntömomentin muuttumisen lämpötilan mukaan. Aamulla asennuksen yhteydessä 4 Nm:n vääntömomentilla kiristetty tiiviste voi iltapäivällä joutua jännityksen lieventymisen kohteeksi, mikä voi vaarantaa tiivisteen toimivuuden.

Messinki- ja ruostumattomasta teräksestä valmistetut tiivisteet, sen sijaan säilyttävät mittatarkkuutensa eri lämpötila-alueilla. Korkeampi myötöraja tarkoittaa, että kierteet kestävät huomattavasti suuremman kiristysvoiman ennen kuin pysyvä muodonmuutos tapahtuu. Nikkelipinnoitettu messinki tarjoaa parhaan hinta-laatusuhteen useimpiin teollisiin sovelluksiin, kun taas 316-ruostumaton teräs on välttämätön meriympäristöissä tai kemian prosessilaitoksissa, joissa korroosionkestävyys on ehdoton vaatimus.

Kompromissi? Metalliset holkit johtavat sähköä (vaativat asianmukaisen maadoituksen) ja lisäävät painoa – tekijöitä, joilla on merkitystä ilmailussa tai mobiilisovelluksissa, joissa jokainen gramma on tärkeä.

Mitkä ovat eri tiivistemallien käytännön vääntömomenttivaatimukset?

Tarkennetaanpa asiaa. Tässä ovat vääntömomenttiarvot, joita suosittelen Bepto-yhtiön valmistuskokemuksen ja kenttätestien perusteella:

Nylonkaapeliläpiviennit (PA66)

Metriset kierteiden koot:

• M12–M16: 2–3 Nm
• M20–M25: 3–4 Nm
• M32–M40: 4–5 Nm
• M50–M63: 5–6 Nm

Nailonin kriittiset huomioon otettavat seikat:

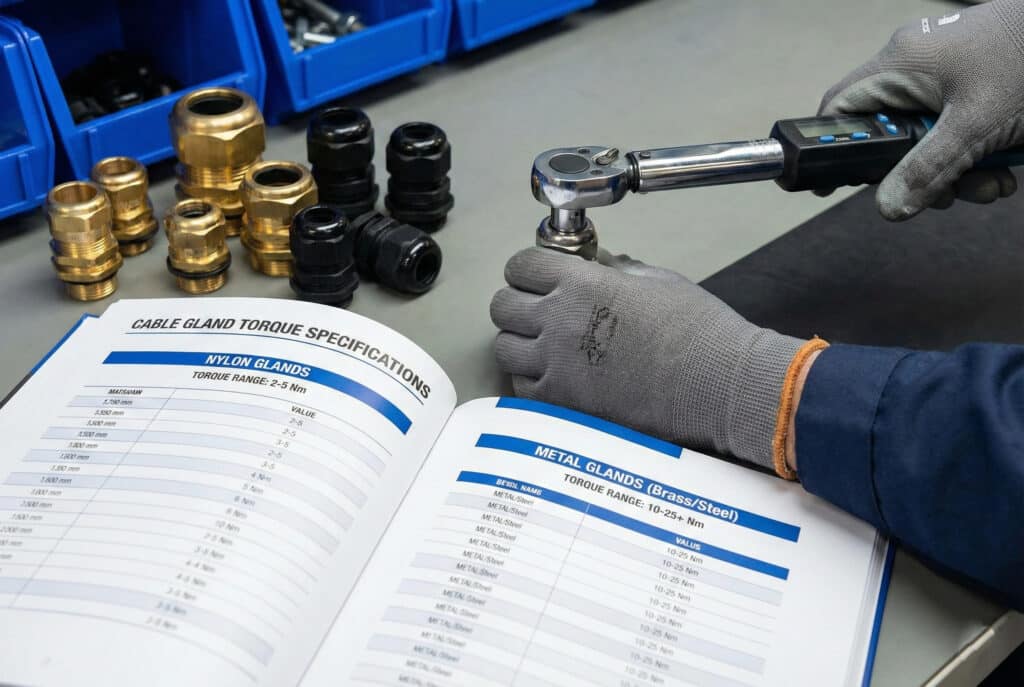

1. Käytä aina kalibroitua momenttiavainta.—sormenvoimalla kiristetty ja neljänneskierros ei riitä tasaisiin tuloksiin
2. Kiristä kahdessa vaiheessa: Ensin 70%:n kohdemomenttiin, sitten lopulliseen momenttiin kohdistuksen tarkistuksen jälkeen
3. Ota huomioon ympäristötekijät: Korkeissa lämpötiloissa (yli +60 °C) vääntömomenttia on vähennettävä 15–20%.
4. Kierteen sitoutuminen: Varmista vähintään 4–5 kierroksen kiinnitys riittävän lujuuden takaamiseksi.

Messinkiset kaapeliläpiviennit (nikkelipinnoitetut)

Metriset kierteiden koot:

• M12–M16: 8–10 Nm
• M20–M25: 12–15 Nm
• M32–M40: 15–18 Nm
• M50–M63: 20–25 Nm

Ruostumattomasta teräksestä valmistetut kaapeliläpiviennit (316/316L)

Metriset kierteiden koot:

• M12–M16: 10–12 Nm
• M20–M25: 15–18 Nm
• M32–M40: 18–22 Nm
• M50–M63: 22–28 Nm

Erityistapaus – Räjähdyssuojatut (ATEX/IECEx) tiivisteet:

Hassan, yksi öljy- ja kaasualan asiakkaistamme, oppi tämän kantapään kautta. Hänen tiiminsä oli asentamassa räjähdyssuojattuja messinkitiivisteitä Zone 1 -vaaralliseen alueeseen. Asennusohjeessa M32-tiivisteille oli määritelty 18 Nm, mutta teknikko käytti kalibroimatonta iskuporakonetta, joka tuotti epätasaista vääntömomenttia.

Käyttöönottoa edeltävän tarkastuksen aikana sertifiointielin hylkäsi puolet asennuksesta, koska vääntömomentin tarkastuksessa mitattiin arvoja 12–24 Nm. Alimitoitetut tiivisteet saattoivat vaarantaa palon leviämisen eston, kun taas ylimitoitetuissa tiivisteissä tiivistealuslevyt olivat vääntyneet. Uudelleenasennus aiheutti kolmen päivän seisokin ja 8 000 euron työvoimakustannukset.

Räjähdyssuojatuissa sovelluksissa vääntömomentin toleranssi on tyypillisesti ±10% spesifikaatiosta, ja dokumentoitu vääntömomentin tarkistus on pakollinen.

NPT-kierteiset tiivisteet

NPT (National Pipe Thread) -tiivisteet vaativat erilaista käsittelyä, koska kartiomainen kierremuotoilu luo tiivistyksen kierteiden välisen kitkan avulla erillisen O-renkaan sijaan:

• Käytä PTFE-teippiä tai kierteiden tiivistysainetta uros-kierteissä.
• Vääntömomenttiarvot ovat yleensä 1,5–2 kertaa suuremmat kuin vastaavissa metrisissä kooissa.
• Kiristä käsin vastusta tuntien, sitten 1,5–2,5 kierrosta lisää jakoavaimella.
• Lopullinen vääntömomentin tarkistus on vähemmän tarkka kierteen kartiomaisuuden vaihtelevuuden vuoksi.

Kuinka välttää yleisiä vääntömomenttiin liittyviä asennusvirheitä?

Kentältä saadun palautteen ja teknisen tuen tapauksien perusteella tässä ovat kolme yleisintä virhettä ja ohjeet niiden ehkäisemiseksi:

Virhe #1: Kalibroimattomien tai sopimattomien työkalujen käyttö

Ongelma: Tavalliset säädettävät jakoavaimet, pihdit tai iskuporakoneet eivät tarjoa vääntömomentin hallintaa. Olen nähnyt asentajien rikkovan M20-nylonholkkeja käyttämällä yli 15 Nm:n voimaa teräspultteihin tarkoitetulla sähkötyökalulla.

Ratkaisu:

1. Sijoita kalibroitu momenttiavain sopivalla alueella (2–30 Nm kattaa useimmat kaapeliläpivientisovellukset)
2. Tarkista kalibrointi vuosittain tai ISO 6789⁴ standardit
3. Suurten asennusten yhteydessä kannattaa harkita esiasetettuja vääntömomenttiruuvimeisseleitä, jotta vältytään käyttäjän virheiltä.
4. Pidä kirjaa vääntömomentin tarkistuksista, erityisesti kriittisten tai sertifioitujen asennusten osalta.

Virhe #2: Kierteiden kunnon ja voitelun laiminlyönti

Ongelma: Likaiset, vaurioituneet tai kuivat kierteet aiheuttavat epätasaista kitkaa, mikä tarkoittaa, että sama vääntömomentti tuottaa erilaisia kiristysvoimia.

Ratkaisu:

• Tarkista kierteet ennen asennusta – hylkää tiivisteet, joissa on poikkikierteitä, roskia tai vaurioita.
• Metallisten tiivisteiden kohdalla levitä ohut kerros sopivaa voiteluainetta (älä koskaan nylonlangoille, koska se voi aiheuttaa jännitysmurtumia).
• Puhdista kotelon parituskierteet tarvittaessa kierteenpuhdistimella.
• Ruostumattomasta teräksestä ruostumattomaan teräkseen tehtävissä asennuksissa käytä tarttumisenestoainetta hankautumisen estämiseksi.

Virhe #3: Yhden koon vääntömomentin käyttö

Ongelma: Saman vääntömomentin soveltaminen eri materiaaleihin, kokoihin tai ympäristöolosuhteisiin.

Ratkaisu:

Luo asennusohjeet, joissa otetaan huomioon seuraavat seikat:

• Materiaalityyppi (nylon/messinki/ruostumaton teräs)
• Kierteen koko ja tyyppi (metrinen/NPT)
• Käyttölämpötila-alue (vähennä vääntömomenttia korkean lämpötilan nailonkäytöissä)
• Tärinäympäristö (harkitse kierrelukitusaineiden käyttöä voimakkaasti tärisevissä sovelluksissa)
• Tiivisteen rakenne (puristustiivisteet vaativat eri vääntömomentin kuin O-rengastiivisteet)

Ammattilaisen vinkki: Kriittisissä sovelluksissa suorita vetotesti asennuksen jälkeen. Oikein kiristetty kaapeliläpivienti kestää 50–100 N:n vetovoiman (koosta riippuen) ilman liikettä.

Päätelmä

Tärkein johtopäätös: Vääntömomentti ei ole vain numero – se on silta kaapeliläpiviennin sertifioidun suorituskyvyn ja todellisen luotettavuuden välillä. Muoviset tiivisteet ovat kustannustehokkaita ja eristävät hyvin, mutta vaativat huolellista vääntömomentin säätöä kapeissa rajoissa (2–6 Nm). Metalliset tiivisteet tarjoavat erinomaisen mekaanisen lujuuden ja lämpötilavakauden, ja niiden vääntömomentti on 10–25+ Nm, mutta ne vaativat asianmukaisia työkaluja ja tekniikkaa, jotta vältytään liialliselta kiristämiseltä.

Bepto toimittaa jokaisen tuotteen mukana yksityiskohtaiset vääntömomenttitiedot, koska tiedämme, että jopa parhaiten suunniteltu kaapeliläpivienti voi pettää, jos se asennetaan väärin. Työskenteletpä sitten sisäkäyttöön tarkoitettujen ohjauspaneelien PA66-nailonvalikoimamme tai ATEX/IECEx⁵-sertifioidut ruostumattomasta teräksestä valmistetut tiivisteet vaarallisille alueille, materiaalin mukaisia vääntömomenttiohjeita noudattamalla suojataan investointiasi ja asennuksen eheyttä.
