Nailonholkkien rooli LED-valaisimien vedeneristyksessä

Johdanto

LED-valaisimet ovat kaikkialla – katuvaloista ja pysäköintialueiden pylväistä arkkitehtonisiin julkisivuihin ja maisema-asennuksiin. Yksi yleisimmistä vikakohdista ei kuitenkaan ole LED-ohjain tai optiikka, vaan vaatimaton kaapelien sisäänmenokohta. Oikein valitut nailoniset kaapeliläpiviennit voivat pidentää LED-valaisimen käyttöikää 3–5 vuodella estämällä kosteuden pääsyn, joka aiheuttaa ohjainten vikoja, korroosiota ja oikosulkuja.

Puhuin äskettäin Davidin kanssa, joka on valaistusurakoitsija ja vastaa kunnallisten katuvalojen asennuksista kolmessa läänissä. Hän kertoi minulle: “Meillä oli 200 LED-valaisinta, jotka rikkoutuivat 18 kuukauden aikana, koska kaapeliläpiviennit eivät olleet luokiteltu oikein. Vesi pääsi ohjainosastoihin, ja lopulta jouduimme vaihtamaan kaiken. Se maksoi meille $85 000 takuukorvauksina.” Jos suunnittelet, asennat tai valmistat LED-valaisimia, on tärkeää ymmärtää, miten nailoniset kaapeliläpiviennit vaikuttavat vedenpitävyyteen, jotta varmistat pitkäaikaisen luotettavuuden ja vältät kalliit viat.

Sisällysluettelo

• Miksi kaapelien sisäänmenokohdat ovat kriittisiä LED-valaisimien vedeneristykselle? (#why-are-cable-entry-points-critical-for-led-fixture-waterproofing)
• Kuinka nailonkaapeliläpiviennit saavuttavat IP67/IP68-suojauksen? (#how-do-nylon-cable-glands-achieve-ip67-ip68-protection)
• Mitkä ovat LED-valaistussovellusten valintaperusteet? (#what-are-the-selection-criteria-for-led-lighting-applications)
• Kuinka nylonholkit tulisi asentaa, jotta ne tarjoaisivat parhaan mahdollisen vedenpitävyyden? (#how-should-you-install-nylon-glands-for-maximum-waterproof-performance)
• Usein kysytyt kysymykset (#faq)

Miksi kaapelien sisäänmenokohdat ovat kriittisiä LED-valaisimien vedeneristykselle?

LED-valaisimet vaativat vankkaa ympäristönsuojausta, koska ne toimivat ankarissa ulko-olosuhteissa yli 50 000 tuntia (5–10 vuotta jatkuvassa käytössä). Vaikka valmistajat investoivat paljon suljettuihin koteloihin ja tiivisteisiin, kaapelin sisäänmenokohta on edelleen haavoittuvin kohta veden tunkeutumiselle.

Kosteuden tunkeutumisen fysiikka:

Vesi kulkee vastuksen vähiten tarjoavaa reittiä. Jopa mikroskooppisen pienet raot kaapelin vaippojen ja sisäänmenoreikien välillä aiheuttavat kapillaarireitit¹ kosteuden vuoksi. Kun vesi pääsee valaisimen koteloon, se aiheuttaa seuraavaa:

• Ohjainpiirin vika: Kosteus luo johtavia reittejä, jotka aiheuttavat oikosulkuja matalajännitteisissä tasavirtapiireissä (12 V, 24 V, 48 V).
• Liitosten korroosio: Liitinlohkot ja johdinliitännät hapettuvat, mikä lisää vastusta ja lämpöä.
• LED-heikkeneminen: LEDit itsessään ovat suljettuja, mutta kosteus vaikuttaa juotosliitoksiin ja piirilevyjen johtimiin.
• Lämmönhallintaongelmat: Lämpöliitoksessa tai jäähdytyselementin rajapinnassa oleva vesi heikentää jäähdytystehokkuutta.

Teollisuuden epäonnistumistiedot:

Lighting Research Centerin vuonna 2023 tekemän tutkimuksen mukaan kaapelien sisäänmenovikoista johtuvat:

• 34% ulko-LED-valaisimien takuukorvausvaatimukset
• 28% ennenaikaisia kuljettajien vaihtoja
• 41% korroosioon liittyvistä vioista rannikkoalueiden laitoksissa

Miksi perinteiset tiivistysmenetelmät eivät riitä

Kumitiivisteet:

Yksinkertaiset kumitiivisteet puristuvat kaapeleiden ympärille, mutta niillä on merkittäviä rajoituksia:

• Ei säädettävää puristusta – yksi koko sopii kaikille -lähestymistapa
• UV-säteilyn vaikutuksesta materiaali kovettuu ja halkeilee 2–3 vuoden kuluessa.
• Lämpötilan vaihtelu (-20 °C – +60 °C) nopeuttaa huonontumista.
• Ei vedonpoistoa – kaapelin liike pumppaa vettä aukkojen läpi

Silikonitiiviste:

Monet asentajat turvautuvat silikonitiivisteeseen kaapeliläpivientien ympärillä:

• UV-valolle altistuessaan hajoava väliaikainen ratkaisu
• Vaikea poistaa huoltoa tai kaapelin vaihtoa varten
• Ei tasalaatuista tiivistyslaatua – riippuu asentajan tekniikasta
• Väärin käytettynä kerää kosteutta, mikä nopeuttaa korroosiota.

Nestetiiviit putkiliittimet:

Metalliset nestetiiviit liittimet toimivat hyvin, mutta niillä on haittoja LED-sovelluksissa:

• 3–4 kertaa kalliimpi kuin nailoniset kaapeliläpiviennit
• Suurempi paino (huolenaihe pylväsasennetuille valaisimille)
• Vaatii maadoituksen (lisätyö)
• Liioiteltu monissa sovelluksissa matalajännitteisten tasavirtajohdotusten osalta

Nailonkaapeliläpiviennin etu

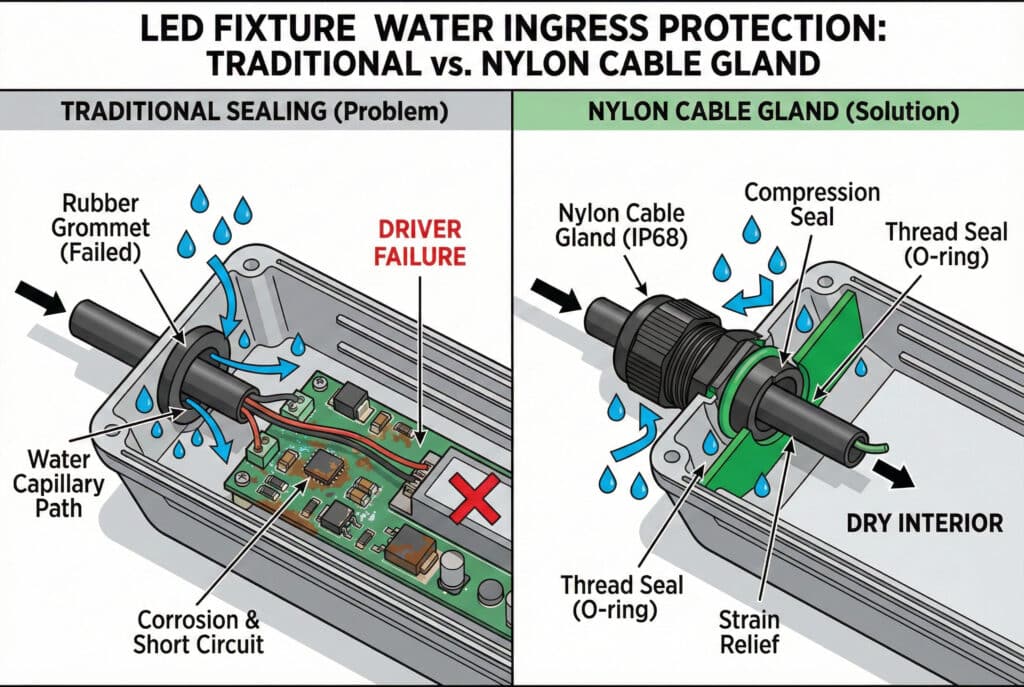

Nailoniset kaapeliläpiviennit tarjoavat mekaanisen puristuksen avulla suunnitellun vedenpitävyyden:

Monikerroksinen tiivistysjärjestelmä:

1. Ulkoinen kierteen tiiviste: O-rengas tai aluslevy tiivisteen ja kiinnikkeen kotelon välissä
2. Kaapelin puristustiiviste: Sisäinen kumitiiviste puristuu 360° kaapelin vaippaa ympäröivästi
3. Rasitusvapautus: Kiinnitysmekanismi estää kaapelin liikkumisen, joka voisi vaarantaa tiivistyksen

LED-sovellusten materiaalihyödyt:

• UV-kestävyys: Hiilimustalla stabiloitu PA66² kestää yli 10 vuotta ulkoilman altistusta
• Lämpötilan vakaus: Säilyttää tiivisteen eheyden lämpötiloissa -40 °C – +100 °C
• Kemiallinen kestävyys: Ei vaikuta puhdistusaineet, öljyt tai ilmansaasteet
• Kevyt: Kriittinen pylväisiin tai rakennusten julkisivuihin asennettujen kiinnikkeiden kannalta
• Kustannustehokas: 60-70% on edullisempi kuin metallivaihtoehdot

Bepto on toimittanut nailonkaapeliläpivientejä yli 2 miljoonaan LED-valaisimeen katukäyttöön, arkkitehtonisiin sovelluksiin ja teollisuuskäyttöön. IP68-luokitellut läpivientimme ovat osoittaneet alle 0,3% vikaantumisasteen viiden vuoden kenttätutkimuksissa, kun taas tavallisten kumiläpivientien vikaantumisaste on 8–12%.

Miten nailonkaapeliläpiviennit saavuttavat IP67/IP68-suojausluokan?

IP-luokitusten (Ingress Protection) taustalla olevan tekniikan ymmärtäminen auttaa sinua valitsemaan ja asentamaan kaapeliläpiviennit, jotka todella suojaavat LED-valaisimia todellisissa olosuhteissa.

IP-luokituksen perusteet

IP-luokitusjärjestelmä (IEC 60529³) käyttää kahta numeroa:

• Ensimmäinen numero (0-6): Kiinteä hiukkassuojaus
• Toinen numero (0-9): Nesteen sisäänpääsysuojaus

LED-ulkovalaistuksessa keskity seuraaviin luokituksiin:

IP-luokitus	Pölynsuojaus	Vesiensuojelu	Tyypillinen sovellus
IP65	Pölytiivis	Vesisuihkut (12,5 l/min)	Katetut kävelytiet, katokset
IP66	Pölytiivis	Tehokkaat vesisuihkut (100 l/min)	Pysäköintirakenteet, pesualueet
IP67	Pölytiivis	Upotus 1 metriin 30 minuutin ajan	Maantasoiset kiinnikkeet, tulvaille alttiit alueet
IP68	Pölytiivis	Jatkuva upotus yli 1 metrin syvyyteen	Maanalaiset kalusteet, suihkulähteet, meri

Kriittinen kohta: Valaisimen kokonais-IP-luokitus on vain yhtä hyvä kuin sen heikoin komponentti. IP67-luokiteltu LED-valaisin, jossa on IP54-kaapeliläpiviennit, on käytännössä IP54-luokiteltu.

Nailonkaapeliläpiviennin tiivistysmekanismit

Komponentti 1: Kierteen tiiviste (ulkoinen)

Kaapeliläpiviennin ja kiinnikkeen kotelon välinen kierreliitos muodostaa ensimmäisen esteen:

• Rinnakkaiset säikeet (metrinen): Luota O-renkaan puristukseen tiivisteen olakkeessa
• NPT⁴ kartioidut kierteet: Luo metalli-muovi-häiriösulku (usein PTFE-teipillä)
• PG-kierteet: Käytä kartiomaista tiivistyspintaa puristuslevyllä

Paras käytäntö: IP67/IP68-sovelluksissa metriset kierteet ja O-renkaat tarjoavat luotettavamman tiivistyksen kuin NPT-kierteet, joiden tiivistys riippuu PTFE-teipin oikeasta käytöstä.

Komponentti 2: Kaapelin puristustiiviste (sisäinen)

Tämä on kriittinen vedeneristyselementti:

Monikartioinen kumitiivisteen rakenne:

• Sisäkartio: Puristuu kaapelin ulkokuorta vasten
• Ulompi kartio: Tiivistää tiivisteen rungon sisäseinää vasten
• Materiaali: Tyypillisesti EPDM⁵ (lämpötila-alue -40 °C – +120 °C) tai NBR (öljynkestävä)

Puristusmekanismi:
Kun kiristät tiivisteen puristusmutteria:

1. Kiinnitysrengas työntää kumitiivisteen eteenpäin
2. Tiiviste deformoituu ja aiheuttaa kaapeliin säteittäistä painetta (360° kosketus)
3. Oikea vääntömomentti saavuttaa 15-25%-tiivisteen puristuksen.
4. Tämä puristus säilyttää tiiviyden myös lämpölaajenemisen/kutistumisen yhteydessä.

Komponentti 3: Jännityksenpoistotoiminto

Vedenpitävyyden lisäksi kiinnitysmekanismi estää:

• Kaapelin irtoaminen tuulikuormituksen tai huoltotoimenpiteiden aikana
• Pumppaavaa liikettä aiheuttavat mikroliikkeet (veden imeminen mikroskooppisten aukkojen läpi)
• Kiinnikkeen sisäisten johtoliitäntöjen rasitus

Testausstandardit ja varmentaminen

IP67-testausprotokolla (IEC 60529):

• Kaapeliläpivienti asennettu testauslaitteeseen edustavalla kaapelilla
• Upotettu 1 metrin syvyyteen veteen 30 minuutiksi
• Sisäinen paine valvotaan – veden tunkeutuminen ei sallita
• Hyväksymis-/hylkäyskriteerit: Sisällä ei havaittu kosteutta

IP68-testausprotokolla:

• Valmistaja määrittelee syvyyden ja keston (esim. “IP68: 3 m, 72 tuntia”).
• Tiukempi kuin IP67 – jatkuva upotus
• Lämpötilan vaihtelu upotustesteissä tiivisteen laajenemisen/kutistumisen aikana

Hassanin kokemus:

Hassan, arkkitehtonisen valaistuksen valmistajan laatupäällikkö, kertoi: “Meillä oli toimittaja, joka väitti tuotteidensa olevan IP67-luokiteltuja, mutta kun testasimme heidän kaapeliläpivientinsä laboratoriossamme, ne pettivät 15 minuutin kuluttua 0,5 metrin syvyydessä. Kumitiiviste oli liian kova – se ei puristunut kunnolla 3-johtimisen kaapelimme ympärille. Siirryimme käyttämään Bepto-kaapeliläpivientejä, joissa on pehmeämmät EPDM-tiivisteet, ja kahden tuotantovuoden aikana emme ole havainneet yhtään vikaa.”

Materiaalien laatu vaikuttaa IP-suorituskykyyn

Nailonrunko:

Kaikki nailonit eivät ole yhtä vedenpitäviä:

• PA6 (polyamidi 6): Imeytyy 2,5–3,51 TP3T kosteutta painosta – voi turvota ja vaikuttaa mittatarkkuuteen
• PA66 (polyamidi 66): Imeää 1,5–2,51 TP3T kosteutta – parempi mittatarkkuus
• Lasitäytteinen PA66 (30% GF): Imeytyy <1,5% kosteutta – paras pitkäaikaiseen IP-luokituksen ylläpitoon

Suositus: Pysyviin ulkoasennuksiin tarkoitettujen LED-valaisimien tiivistekoteloon on käytettävä lasitäytteistä PA66-muovia.

Kumitiivistemateriaali:

• EPDM: Paras yleiseen ulkokäyttöön – erinomainen UV- ja otsoninkestävyys
• NBR (nitriili): Käytä, kun kaapelit voivat joutua kosketuksiin öljyn tai polttoaineiden kanssa (parkkitalot, teollisuusalueet)
• Silikoni: Premium-vaihtoehto äärimmäisille lämpötila-alueille (-60 °C – +200 °C)

UV-stabilointi:

Ulkona käytettävissä nylonkaapeliläpivienneissä on oltava hiilimustaa (vähintään 2% painosta) tai UV-stabilointiaineita. Ilman näitä aineita nylon haurastuu 18–24 kuukauden kuluessa, mikä aiheuttaa mikrohalkeamia, jotka heikentävät IP-luokitusta.

Mitkä ovat LED-valaistuksen valintaperusteet?

Oikean nylonkaapeliläpiviennin valitseminen LED-valaisimille edellyttää teknisten spesifikaatioiden sovittamista sovelluksen vaatimuksiin ja ympäristöolosuhteisiin.

Vaihe 1: Määritä vaadittu IP-luokitus

Sovelluspohjainen IP-valintaopas:

Katuvalaistus ja pysäköintialueet:

• Vähintään: IP65 (suojaa sateelta ja painepesulta)
• Suositellaan: IP66 (kestää korkeapainepesulaitteita)
• Kaapeliläpiviennin tekniset tiedot: M16 tai M20 EPDM-tiivisteellä, UV-stabiloitu PA66

Maisema- ja arkkitehtoninen valaistus:

• Vähintään: IP67 (maatasoiset kiinnikkeet voivat joutua seisovan veden alle)
• Suositellaan: IP68 maanalaisille valaisimille (jatkuva kosteusaltistus)
• Kaapeliläpiviennin tekniset tiedot: M12 tai M16 laajennetulla tiivistysalueella pienille maisemakaapeleille

Rannikko- ja meriympäristöt:

• Vaaditaan: IP68 (suolasumu ja korkea kosteus)
• Lisävaatimukset: Ruostumattomasta teräksestä valmistettu lukkomutteri (ei nikkelipinnoitettu messinki)
• Kaapeliläpiviennin tekniset tiedot: Merikelpoinen, parannettu UV-suojaus

Suihkulähteen ja uima-altaan valaistus:

• Vaaditaan: IP68, erityisellä upotussyvyysluokituksella
• Standardien noudattaminen: Täytyy täyttää UL 676 (vedenalainen valaistus) tai vastaava standardi.
• Kaapeliläpiviennin tekniset tiedot: Jatkuva upotusluokitus, vaatii usein UL-luokituksen

Vaihe 2: Kaapelin teknisten tietojen tarkistaminen

Kaapelin ulkohalkaisija (OD) on kriittinen mitta:

Nailonkaapeliläpivienneillä on kiinnitysalue, ei yhtä kokoa:

Suojuksen koko	Lanka	Min. kaapelin ulkohalkaisija	Kaapelin ulkohalkaisija (mm)	Tyypilliset LED-kaapelityypit
M12	M12x1,5	3mm	6.5mm	2-johtiminen 18 AWG, pieni maisema
M16	M16x1,5	4mm	8mm	3-johtiminen 16 AWG, vakiokiinnikkeet
M20	M20x1,5	6mm	12mm	4-johtiminen 14 AWG, suuritehoiset kiinnikkeet
M25	M25x1,5	10mm	17mm	Useita kaapeleita, katuvalomastojen varret

Yleinen virhe: Valitse tiivisteen koko kaapelin johtimen koon (AWG) perusteella, ei kaapelin ulkohalkaisijan perusteella. Mittaa aina kaapelin ulkohalkaisija eriste ja vaippa mukaan lukien.

Kaapelityypin huomioitavat seikat:

• SOOW/SJOOW (kumitakki): Pehmeämpi – helpompi tiivistää, vaatii vähemmän puristusmomenttia
• PVC-vaippa: Kovempi – saattaa vaatia laajemman kiristysalueen omaavia holkkeja
• Panssaroitu kaapeli (MC/AC): Vaatii erityisiä rauhasia, joiden sisäänkäynnit ovat suurempia
• Litteä kaapeli: Tavalliset pyöreät kaapeliläpiviennit eivät tiivistä kunnolla – käytä litteitä kaapeliläpivientejä.

Vaihe 3: Ympäristötekijöiden arviointi

Lämpötilan ääriarvot:

Kuumat ilmastot (Yhdysvaltain lounaisosa, Lähi-itä, Australia):

• Kiinnikkeiden pintalämpötila voi nousta 70–80 °C:een suorassa auringonpaisteessa.
• Määritä lämpöstabiloitu PA66 (jatkuva käyttö 100 °C:ssa)
• Käytä EPDM-tiivisteitä (parempi lämmönkestävyys kuin NBR)

Kylmä ilmasto (Pohjois-Eurooppa, Kanada, Pohjois-Yhdysvallat):

• Asennus voidaan suorittaa -20 °C:n tai sitä kylmemmissä olosuhteissa.
• Vakiomallinen PA66 on joustava, mutta asennus vaatii huolellisuutta.
• Vältä liiallista kiristämistä kylmissä olosuhteissa (materiaali on hauraampaa).

UV-altistuksen intensiteetti:

• Korkean UV-säteilyn alueet: Vaaditaan vähintään 2,51 TP3T hiilimustapitoisuus
• Kohtalainen UV-säteily: Vakiomuotoinen UV-stabilointi (2%-hiilimusta)
• Peitetty/epäsuora auringonvalo: Tavallinen nailon riittää

Kemiallinen altistuminen:

• Maatalousalueet: Lannoitesuihke, torjunta-aineiden leviäminen – tavallinen nailon kestää tämän
• Teollisuusalueet: Öljy, liuottimet, puhdistuskemikaalit – saattavat vaatia NBR-tiivisteitä
• Rannikon suolasumu: Parannettu UV-paketti ja ruostumattomasta teräksestä valmistetut kiinnikkeet

Vaihe 4: Asennus- ja huoltoasiat

Esteettömyys tulevia palveluja varten:

LED-valaisimien ohjain on vaihdettava 7–10 vuoden välein. Valitse kaapeliläpiviennit, jotka mahdollistavat:

• Helppo kaapelin irrottaminen leikkaamatta
• Uudelleenkäytettävä rakenne (ei kertakäyttöinen pakkaus)
• Selkeät vääntömomenttimerkinnät oikean uudelleenasennuksen varmistamiseksi

Useita kaapeliläpivientejä:

Monet LED-valaisimet vaativat erillisiä kaapeleita seuraaviin tarkoituksiin:

• Päävirtalähde
• Ohjausjohdot (himmennys, anturit)
• Hätäakku

Ratkaisuvaihtoehdot:

1. Useita yksikaapelisia tiivisteitä (luotettavin vedeneristys)
2. Monireikäiset kaapeliläpiviennit (2–3 kaapelia yhden läpiviennin läpi – kustannustehokas, mutta vaikeampi tiivistää)
3. Erilliset osastot, joissa on erilliset tiivisteet (paras käytäntö korkean arvon asennuksissa)

Jännityksenpoistoa koskevat vaatimukset:

Pylväs- ja rakennuksiin asennettujen valaisimien kokemus:

• Tuulen aiheuttama tärinä
• Kaapeleiden lämpölaajeneminen/kutistuminen
• Huolto (kiinnikkeiden säätö, puhdistus)

Vähimmäisvaatimukset jännityksenpoistolle: Kaapeliläpiviennin on kestettävä 50 N (11 lbf) vetovoima ilman liikettä. Voimakkaasti tuulisilla alueilla tai raskaiden kaapeleiden kanssa on käytettävä 100 N (22 lbf) luokitusta.

Sovelluskohtaiset suositukset

Katuvalaistus (100 W–200 W LED):

• Rauhasen koko: M20 (tyypillinen kaapelin ulkohalkaisija 10–12 mm)
• IP-luokitus: Vähintään IP66
• Materiaali: UV-stabiloitu PA66, EPDM-tiiviste
• Laitteisto: Ruostumattomasta teräksestä valmistettu lukkomutteri rannikkoalueille, nikkelipinnoitettu messinki muille alueille

Arkkitehtoninen julkisivun valaistus (10 W–50 W LED):

• Rauhasen koko: M12 tai M16 (kaapelin ulkohalkaisija 6–8 mm)
• IP-luokitus: IP67 (voi altistua ikkunoiden pesusuihkulle)
• Materiaali: Musta PA66 esteettisen yhtenäisyyden takaamiseksi
• Erityispiirre: Matala profiili minimoi visuaalisen vaikutuksen

Urheilukentän valaistus (400 W–1000 W LED):

• Rauhasen koko: M25 tai suurempi (useita kaapeleita tai yksi suuri kaapeli)
• IP-luokitus: Vähintään IP66
• Materiaali: Lasitäytteinen PA66 mittatarkkuuden varmistamiseksi
• Laitteisto: Tärinänkestävä lukkomutteri (korkeamastokiinnikkeet)

Bepto tarjoaa LED-valaisimien asiakkailleen sovelluskohtaisia kaapeliläpivientien valintaoppaita. Niihin sisältyy kaapelin ulkohalkaisijan mittausmallit ja vääntömomenttispesifikaatiokortit, joilla varmistetaan, että asentajat saavuttavat oikeat IP-luokitukset kentällä.

Kuinka nylonholkit tulisi asentaa, jotta ne olisivat mahdollisimman vedenpitäviä?

Jopa korkealaatuisin nailoninen kaapeliläpivienti voi pettää, jos se asennetaan väärin. Oikea asennustekniikka on yhtä tärkeää kuin tuotteen valinta, jotta saavutetaan pitkäaikainen vedenpitävyys.

Asennusta edeltävä valmistelu

Vaihe 1: Tarkista komponenttien yhteensopivuus

Ennen asennuksen aloittamista:

• Varmista, että kaapelin ulkohalkaisija on tiivisteen kiristysalueen sisällä (mittaa mitta-asteikolla).
• Tarkista, että tiivistekierre sopii kiinnikkeen läpivientiin (M16, M20, NPT jne.).
• Varmista, että tiivistemateriaali sopii ympäristöön (EPDM vs. NBR).
• Tarkista tiivisteen vauriot, likaantuminen tai kovettuminen.

Vaihe 2: Valmista kiinnityskohdan sisääntulopiste

Uusille asennuksille:

• Poista tyrmäysluoti kokonaan – metallia ei saa jäädä jäljelle.
• Viilaa reiän reunat viilalla tai viilausvälineellä (terävät reunat voivat leikata tiivisteitä).
• Puhdista kierteet teräsharjalla maalin, jauhemaalin tai roskien poistamiseksi.
• Varmista, että reikä on pyöreä eikä epämuodostunut.

Jälkiasennuksiin:

• Poista vanha tiiviste tai läpivienti kokonaan.
• Puhdista vanha tiivisteaine, PTFE-teippi tai liimajäämät.
• Tarkista kierteiden kunto – kierteiden vaurioituminen tai korroosio voi edellyttää kierteiden uusintaa.
• Jos kierteet ovat vaurioituneet korjauskelvottomiksi, käytä suurempaa tiivisteen kokoa tai kierteiden korjausinserttiä.

Asennusmenettely

Vaihe 3: Kokoa kaapeliläpiviennin komponentit

Oikea asennusjärjestys (kaapelin päästä kiinnikkeeseen):

1. Lukkomutteri (kierteinen pää tiivistekappaleen suuntaan)
2. Tiivistealuslevy tai O-rengas (jos erillinen tiivistepesän rungosta)
3. Rungon runko (kierteinen pää kiinnikettä kohti)
4. Puristusrengas tai kiinnityselementti
5. Kumitiiviste
6. Puristusmutteri (kierrettävä tiivistekehykseen)

Yleinen virhe: Komponenttien asentaminen väärässä järjestyksessä, mikä edellyttää täydellistä purkamista ja kaapeleiden uudelleenvetämistä.

Vaihe 4: Pujota kaapeli kokoonpanon läpi

• Liu'uta kaikki komponentit kaapelille ennen sähköliitäntöjen tekemistä.
• Jätä 150–200 mm (6–8 tuumaa) kaapelia kiinnikkeen sisääntulon ulkopuolelle sisäisiä liitäntöjä varten.
• Varmista, että kaapelin vaippa on puhdas ja kuiva – pyyhi tarvittaessa isopropyylialkoholilla.
• Älä kuori kaapelia tai tee liitäntöjä ennen kuin tiiviste on asennettu kokonaan.

Vaihe 5: Asenna tiivistepesä kiinnikkeeseen

Metrisille kierteille, joissa on O-rengastiiviste:

1. Aseta O-rengas tiivisteen olkapään uraan.
2. Kierrä tiiviste käsin kiinnikkeeseen, kunnes O-rengas koskettaa kiinnikkeen pintaa.
3. Kiristä jakoavaimella, kunnes O-rengas puristuu näkyvästi (tyypillisesti 1–1,5 kierrosta käsin kiristämisen jälkeen).
4. Varmista, että tiivisteen olakkeen ja kiinnikkeen pinnan välillä ei ole rakoa.

NPT-kierteille:

1. Kierrä langat 2–3 kerroksella PTFE-teippiä (kierrä myötäpäivään, kun katsot lankoja).
2. Kierrä tiiviste käsin kiinnikkeeseen (vaatii kohtuullista voimaa kartiomaisuuden vuoksi).
3. Kiristä jakoavaimella 2–3 kierrosta käsin kiristämisen jälkeen.
4. Älä kiristä liikaa – nailonlangat voivat haljeta.

Vaihe 6: Säädä kaapelin asento ja kiristä puristusmutteri

Vedeneristyksen kriittinen vaihe:

1. Aseta kumitiiviste siten, että se on keskellä kaapelin vaippaa (ei paljaiden johtimien päällä).
2. Liu'uta puristusmutteria tiivistekappaleen suuntaan.
3. Kiristä puristusmutteria käsin, kunnes tunnet vastusta.
4. Kiristä momenttiavaimella momenttivaatimusten mukaisesti.

Nailonkaapeliläpivientien vääntömomenttivaatimukset:

Suojuksen koko	Puristusmutterin vääntömomentti	Lukkomutterin vääntömomentti
M12	3–4 Nm (2,2–3,0 lb-ft)	5–6 Nm (3,7–4,4 lb-ft)
M16	4–5 Nm (3,0–3,7 lb-ft)	6–8 Nm (4,4–5,9 lb-ft)
M20	5–7 Nm (3,7–5,2 lb-ft)	8–10 Nm (5,9–7,4 lb-ft)
M25	7–9 Nm (5,2–6,6 lb-ft)	10–12 Nm (7,4–8,9 lb-ft)

Visuaalinen tarkastus: Oikein puristettu tiivisteen tulisi pullistua hieman puristusmutterin ympärillä. Jos pullistumaa ei näy, tiiviste ei ehkä tiivistä kunnolla.

Vaihe 7: Kiinnitä lukkomutteri

1. Liu'uta lukkomutteri tiivistekappaleen runkoa vasten.
2. Kiristä lukkomutteri määritettyyn vääntömomenttiin.
3. Lukkomutteri estää tiivisteen rungon löystymisen tärinän tai lämpösyklien vaikutuksesta.

Ammattilaisen vinkki: Levitä pieni määrä kierrelukitusainetta (keskivahva, irrotettava tyyppi) mutterin kierteisiin voimakkaasti tärisevissä sovelluksissa.

Asennuksen jälkeinen tarkistus

Välittömät tarkastukset:

• Vedä kaapelista lujasti — se ei saa liikkua enempää kuin 1–2 mm.
• Tarkista puristusmutteri – siinä pitäisi näkyä pieni tiivisteen pullistuma.
• Varmista, että tiivisteen osien välillä ei ole rakoja.
• Tarkista, että kaapeli ei ole taittunut tai jyrkästi taipunut tulopisteessä.

Vesitesti (suositellaan kriittisille asennuksille):

• Suihkuta kiinnitysalue vettä 2–3 minuutin ajan.
• Tarkista sisätilan kosteus (käytä taskulamppua vesipisaroiden tarkistamiseen)
• IP68-sovelluksissa on harkittava upotustestiä ennen lopullista asennusta.

Vältettävät yleiset asennusvirheet

Virhe 1: Puristusmutterin liiallinen kiristys

Oireet: Tiiviste puristuu liikaa, kaapelin vaippa vääntyy tai nailonlangat murtuvat.

Seuraus: Tiiviste voi repeytyä tai kaapelin vaippa voi vaurioitua, mikä aiheuttaa vuotoreitin.

Ennaltaehkäisy: Käytä aina kalibroitua momenttiavainta, älä iskuvasaroita tai liiallista voimaa.

Virhe 2: Tiivisteen asentaminen vaurioituneeseen kaapelin vaippaan

Oireet: Kaapelin ulkokuoren naarmut, viillot tai hankaumat

Seuraus: Tiiviste ei voi tiivistää vaurioitunutta pintaa – vesi seuraa kaapelia kiinnikkeeseen.

Ennaltaehkäisy: Tarkista kaapeli huolellisesti ennen asennusta. Jos vaippa on vaurioitunut, leikkaa kaapeli ja käytä vahingoittumatonta osaa.

Virhe 3: Riittämätön kierteen kiinnitys

Oireet: Alle 3–4 täyttä kierrettä kiinnityskotelossa

Seuraus: Kaapelin jännityksen vaikutuksesta tiiviste voi irrota tai kierteiden tiiviste voi rikkoutua.

Ennaltaehkäisy: Varmista, että kiinnikkeen läpivienti on oikean kokoinen ja että kierteet eivät ole vaurioituneet. Jos kiinnitys ei ole riittävän tiukka, käytä suurempaa tiivistekokoa tai kierreadapteria.

Virhe 4: Lukkomutterin asentamisen unohtaminen

Oireet: Tärinän vaikutuksesta rauhasen runko löystyy ajan myötä.

Seuraus: Kierteiden tiiviste pettää, jolloin vesi pääsee sisään

Ennaltaehkäisy: Käytä asennustarkistuslistaa ja varmista, että lukkomutteri on paikallaan ennen lopullista kiristämistä.

Huolto ja pitkäaikainen suorituskyky

Ulkokäyttöön tarkoitettujen LED-valaisimien tarkastusaikataulu:

• Vuosi 1: Tarkista 6 kuukauden kuluttua (alustava asettumisaika)
• Vuodet 2–5: Vuosittainen tarkastus
• 5 vuotta ja yli: Puolivuosittainen tarkastus (tiivisteiden vanheneminen kiihtyy)

Tarkastuksen aikana tarkistettavat asiat:

• Lukkomutterin kireys (kiristä uudelleen, jos löysä)
• Nailonrungossa näkyviä halkeamia (UV-säteilyn aiheuttama hajoaminen)
• Tiivisteen kovettuminen tai halkeilu (purista puristusmutterin aluetta – sen pitäisi tuntua hieman pehmeältä)
• Kaapelin vaippakunto tulopisteessä
• Sisäilman kosteus (avaa kiinnike ja tarkista, onko siinä kondenssia tai korroosiota)

Milloin kaapeliläpiviennit on vaihdettava:

• Nailonrungossa näkyviä halkeamia
• Tiiviste tuntuu kovalta tai hauraalta
• Aikaisempi veden tunkeutuminen havaittu
• Kaapelin vaihto edellyttää tiivisteen irrottamista (tiivisteet eivät yleensä ole uudelleenkäytettäviä).

Bepto suosittelee, että nailonkaapeliläpiviennit käsitellään kulutusosina, joiden käyttöikä ulkokäytössä on 7–10 vuotta. Kun LED-ohjaimet vaihdetaan, kaapeliläpiviennit on vaihdettava samanaikaisesti, jotta vedenpitävyys säilyy seuraavalle huoltosyklille.

Päätelmä

Nailoniset kaapeliläpiviennit ovat LED-valaistuksen vedeneristyksen tuntemattomia sankareita – kun ne valitaan ja asennetaan oikein, ne tarjoavat luotettavan IP67/IP68-suojan 7–10 vuoden ajan vain murto-osalla metallivaihtoehtojen hinnasta. Menestyksen avain on kolmikertomaisen tiivistysjärjestelmän (kierteiden tiivistys, kaapelin puristus ja vedonpoisto) ymmärtäminen, tiivisteen spesifikaatioiden sovittaminen kaapelin mittoihin ja ympäristöolosuhteisiin sekä oikeiden asennusohjeiden noudattaminen kalibroiduilla vääntömomenttityökaluilla.

Olipa kyseessä kunnallisen katuvalaistushankkeen valaisimien määrittely, arkkitehtonisten asennusten suunnittelu tai LED-tuotteiden valmistus, kaapeliläpivientien valintaan ja asennuskoulutukseen käytetty aika vähentää merkittävästi takuukorvausvaatimuksia ja pidentää valaisimien käyttöikää. Laadukkaan nailonkaapeliläpiviennin hinta on merkityksetön verrattuna ennenaikaisten valaisinvikojen ja korvaavien osien asennustyön kustannuksiin.

Jos kehität LED-valaistustuotteita tai hallinnoit suuria asennuksia ja tarvitset sovelluskohtaista opastusta kaapeliläpivientien valinnassa, IP-luokituksen tarkistuksessa tai asentajien koulutusmateriaaleissa, Bepto-tiimimme on tukenut valaistusvalmistajia ja urakoitsijoita ympäri maailmaa. Tarjoamme teknistä dokumentaatiota, vääntömomenttispesifikaatiokortteja ja asennustukea kentällä varmistaaksemme, että projektisi saavuttavat pitkäaikaisen vedenpitävyyden.

Usein kysyttyjä kysymyksiä LED-valaistuksen nailonkaapeliläpivienneistä

1. Ymmärrä fysiikan periaatteet, joiden mukaan vesi liikkuu mikroskooppisten aukkojen läpi. ↩

2. Tarkista polyamidi 66:n (nylon 66) materiaaliominaisuudet. ↩

3. Tutustu kansainväliseen standardiin, jossa määritellään IP-luokitukset (Ingress Protection). ↩

4. Tutustu putkiliittimissä käytettyyn National Pipe Taper (NPT) -kierrestandardiin. ↩

5. Tutustu EPDM-kumin kemiallisiin ja säänkestävyysominaisuuksiin. ↩
