Oletko koskaan miettinyt, miksi jotkut M20-kaapeliläpiviennit sopivat täydellisesti, kun taas toiset eivät? Ero M20x1,5- ja tavallisten M20-kierteiden välillä on aiheuttanut lukemattomia asennusongelmia ja kalliita projektiviivästyksiä. M20x1,5 viittaa halkaisijaltaan 20 mm:n kierteeseen, jonka nousu on 1,5 mm (hienokierre), kun taas M20 viittaa tyypillisesti M20x2,5:een, jonka nousu on 2,5 mm (karkea kierre). Tämän eron ymmärtäminen on ratkaisevan tärkeää, jotta voit valita sovellukseesi sopivan kaapeliläpiviennin.
Viime kuussa sain turhautuneen puhelun Marcusilta, projektipäälliköltä Hampurista, Saksasta. Hänen tiiminsä oli tilannut 500 M20-kaapeliläpivientiä kriittiseen automaatioprojektiin, mutta huomasi, että ne eivät sopineet laitteisiin. Mikä oli ongelma? Kierteiden nousu ei vastannut toisiaan. Tämä kallis virhe olisi voitu välttää, jos kierteiden spesifikaatiot olisi tunnettu.
Sisällysluettelo
- Mikä on kierteen nousu ja miksi se on tärkeää?
- M20x1,5 vs M20x2,5: tärkeimmät tekniset erot
- Milloin sinun tulisi valita M20x1,5-hienokierteiset tiivisteet?
- Kuinka tunnistaa kierteen nousu olemassa olevissa laitteissa?
- Yleiset sovellukset ja teollisuusstandardit
- Usein kysyttyjä kysymyksiä M20-kierteiden teknisistä tiedoista

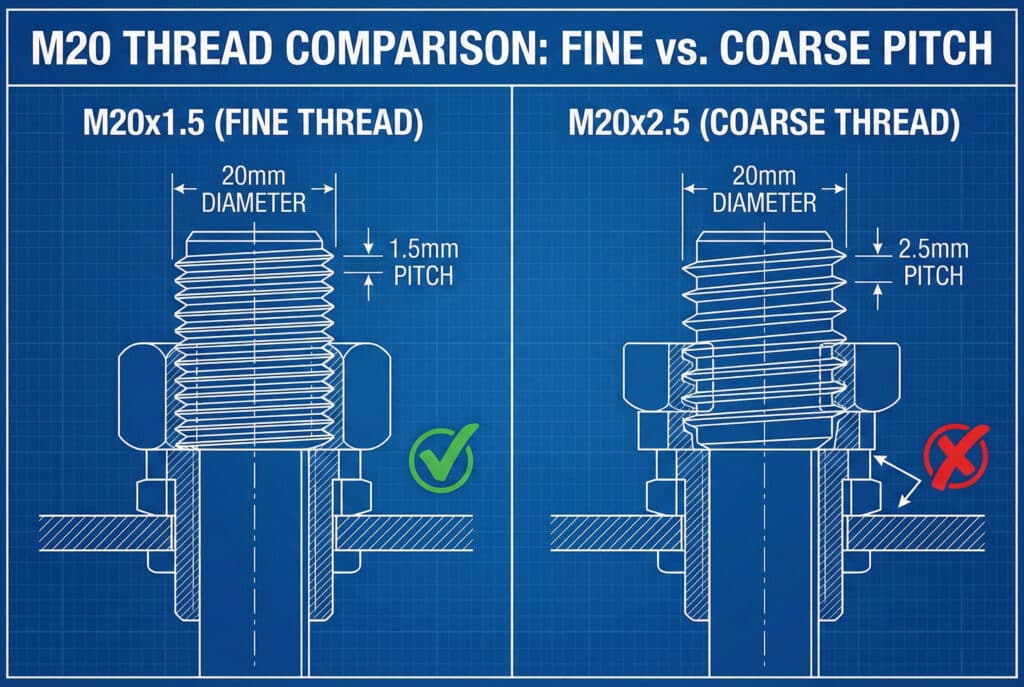

Mikä on kierteen nousu ja miksi se on tärkeää?
Kierteiden nousun sekaannukset aiheuttavat teollisuudelle vuosittain miljoonien eurojen tappiot virheellisten tilausten ja projektien viivästysten vuoksi. Kierteen nousu on vierekkäisten kierteiden harjanteiden välinen etäisyys millimetreinä mitattuna. M20x1,5-kierteessä kierteiden välinen etäisyys on 1,5 mm, kun taas M20x2,5-kierteessä kierteiden välinen etäisyys on 2,5 mm.
Metristen kierrestandardien ymmärtäminen
The ISO-metrinen kierrejärjestelmä1 noudattaa yksinkertaista nimeämiskäytäntöä: MxP, jossa M tarkoittaa metristä, x on nimellishalkaisija ja P on nousu. Jos nousua ei ole määritelty, oletusarvona käytetään karkeaa kierrettä.
M20-kierteille:
- M20x1,5: Hienojakoinen kierre (1,5 mm:n väli)
- M20x2,5: Karkea kierre (2,5 mm:n väli) – usein kirjoitetaan yksinkertaisesti muodossa “M20”
Tämä nimityskäytäntö aiheuttaa sekaannusta, koska pelkkä “M20” viittaa yleensä karkeaan 2,5 mm:n väliin, mutta monet tarkkuutta vaativat sovellukset edellyttävät hienoa 1,5 mm:n väliä.
Miksi kierteen nousu vaikuttaa suorituskykyyn
M20x1,5:n kaltaiset hienojakoiset kierteet tarjoavat useita etuja:
- Suurempi pitovoima: Enemmän säikeitä pituusyksikköä kohti lisää tartuntavoimaa
- Parempi tärinänkestävyys: Pienempi kierteen kulma vähentää tärinän aiheuttamaa löystymistä.
- Tarkka säätö: Pienempi väli mahdollistaa tarkemman sijoittamisen asennuksen aikana.
Bepto on havainnut M20x1,5-kaapeliläpivientien kysynnän kasvun tarkkuuskoneissa ja autoteollisuuden sovelluksissa, joissa nämä edut ovat ratkaisevia.

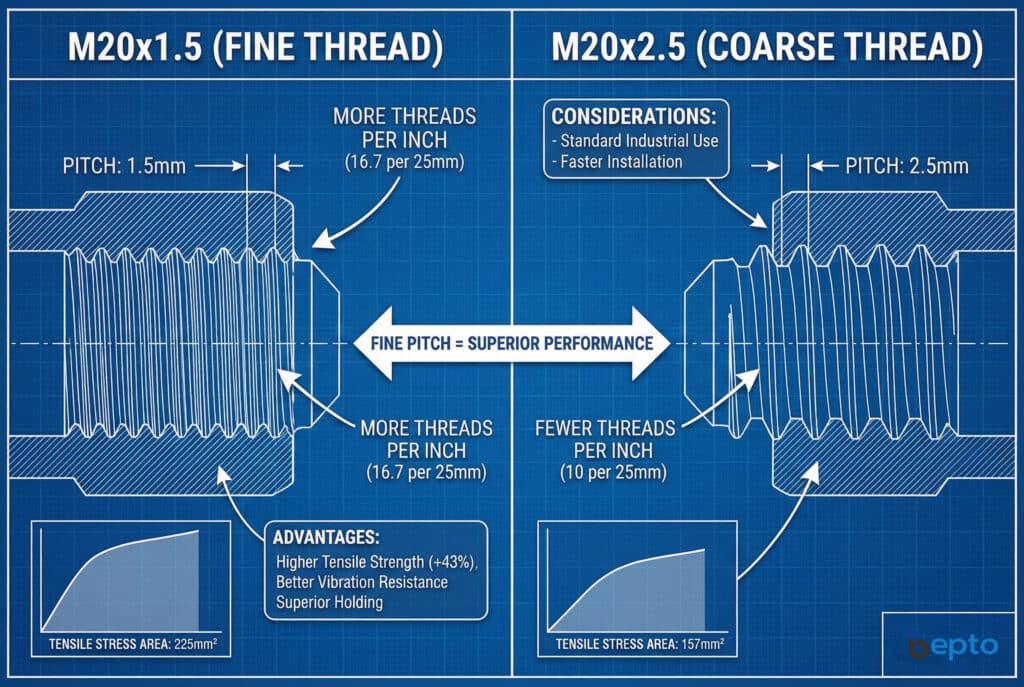

M20x1,5 vs M20x2,5: tärkeimmät tekniset erot
Näiden kierteiden teknisten erojen merkitys ulottuu pidemmälle kuin vain kierteen nousun mittaamiseen. M20x1,5-hienokierteiset kierteet tarjoavat 67% enemmän kierteitä tuumalla verrattuna M20x2,5-karkeakierteisiin kierteisiin, mikä takaa erinomaisen pitovoiman ja tärinänkestävyyden.
Teknisten tietojen vertailu
| Tekniset tiedot | M20x1,5 (hieno) | M20x2,5 (karkea) |
|---|---|---|
| Kierre Pitch | 1,5 mm | 2,5 mm |
| Kierteet 25 mm:ssä | 16.7 | 10 |
| Kierteen kulma | 60° | 60° |
| Pieni halkaisija | 18,376 mm | 17,294 mm |
| Kierteen halkaisija | 19,188 mm | 18,647 mm |
| Vetolujuusalue | 225 mm² | 157 mm² |
Mekaaniset edut
M20x1,5-kierteiden hienompi nousu luo suuremman vetojännitysalue2, joka tarkoittaa:
- 43% suurempi vetolujuus verrattuna M20x2,5:een
- Pienempi riski kierteiden irtoamisesta suurella vääntömomentilla
- Parempi tiivistyskyky kierteiden lisääntyneen tarttuvuuden vuoksi
Muistan työskennelleeni Ahmedin kanssa, joka oli huoltoteknikko petrokemian laitoksessa Dubaissa. Hänen tiiminsä koki usein kaapeliläpivientien vikoja voimakkaasti tärisevissä pumppusovelluksissa. Kun he vaihtoivat tavalliset M20x2,5-läpiviennit M20x1,5-hienokierteisiin läpivientiin, huoltokutsujen määrä väheni 75%. Hienokierteiset läpiviennit pysyivät paremmin paikoillaan jatkuvassa tärinässä.
Valmistusta koskevat näkökohdat
Valmistuksen näkökulmasta M20x1,5-kierteet edellyttävät:
- Tarkempi koneistus tiukempien toleranssien vuoksi
- Erikoistuneet kierteitystyökalut hienojakoiseen leikkaamiseen
- Parannettu laadunvalvonta varmistaa oikean kierteen muodon
Bepto-tehtaallamme käytämme hienokierteisten tuotteiden valmistukseen erityisiä CNC-koneita, jotka takaavat tasaisen laadun kaikissa M20x1,5-kaapeliläpivienneissä.
Milloin sinun tulisi valita M20x1,5-hienokierteiset tiivisteet?
Oikean kierteen valinta riippuu sovelluksen erityisvaatimuksista. Valitse M20x1,5-hienokierteiset kaapeliläpiviennit voimakkaasti täriseviin ympäristöihin, tarkkuuslaitteisiin ja sovelluksiin, joissa tarvitaan maksimaalista pitovoimaa.
M20x1,5:n ihanteelliset käyttökohteet
Autoteollisuus:
- Moottoritilan asennukset
- Voimansiirron ohjausyksiköt
- ABS ja turvajärjestelmät
- Sähköajoneuvojen latausasemat
Teollisuusautomaatio:
- Servomoottorin liitännät
- Tarkat paikannusjärjestelmät
- Nopeat pakkauslaitteet
- Robottikokoonpanolinjat
Lääkinnälliset laitteet:
- MRI-laitteet
- TT-skannerit
- Kirurgiset välineet
- Potilaan seurantajärjestelmät
Milloin kannattaa pysyä M20x2.5:ssä
Karkea kierre M20x2,5 -tiivisteet ovat edelleen parempi valinta seuraaviin kohteisiin:
- Yleiset teollisuussovellukset vähäisellä tärinällä
- Pikainstallaation vaatimukset missä nopeus on tärkeää
- Kustannusherkät projektit missä hienojen kierteiden etuja ei tarvita
- Kenttäkorjaukset jossa karkeat kierteet ovat suvaitsevaisempia
Todelliset valintaperusteet
Ota nämä tekijät huomioon, kun valitset kierteen spesifikaatioita:
- Tärinän taso: Korkea tärinä = M20x1,5
- Asennustiheys: Usein tapahtuva irrottaminen = M20x2,5
- Vääntömomenttivaatimukset: Suuri vääntömomentti = M20x1,5
- Budjettirajoitukset: Kustannusherkkä = M20x2,5
- Laitteiden tekniset tiedot: Vastaa aina olemassa olevia ketjuja
Kuinka tunnistaa kierteen nousu olemassa olevissa laitteissa?
Oikea kierteiden tunnistaminen estää kalliita virheitä ja varmistaa yhteensopivuuden. Käytä kierteen nousumittari3 tai mittaa 10 peräkkäisen kierteen välinen etäisyys selvittääksesi, onko kierteesi M20x1,5 vai M20x2,5.
Ammattimaiset tunnistamismenetelmät
Kierteen nousumittarin menetelmä:
- Valitse sopiva mittaristo
- Kokeile erilaisia teriä, kunnes löydät sopivan.
- Vastaava terä osoittaa kierteen nousun.
Mittausmenetelmä:
- Laske 10 kierteen huippua kierteitetyn pinnan pituudelta.
- Mittaa kokonaispituus työntömitalla.
- Jaa 10:llä saadaksesi askelvälin (15 mm = 1,5 mm:n askelväli, 25 mm = 2,5 mm:n askelväli)
Silmämääräinen tarkastus:
- Hienot kierteet (M20x1,5) näyttävät tiheämmiltä.
- Karkeilla kierteillä (M20x2,5) on näkyvämpi väli.
- Hienot langat ovat ulkonäöltään “sileämpiä”.
Yleisiä tunnistamisvirheitä
Vältä näitä yleisiä virheitä:
- Oletetaan, että kaikki M20-kierteet ovat samanpituisia.
- Imperiaalisten mittareiden käyttö metrisissä kierteissä
- Kuluneiden tai vaurioituneiden kierteiden mittaaminen
- Nimellishalkaisijan sekoittaminen nousuun
Dokumentoinnin parhaat käytännöt
Dokumentoi aina kierteiden tekniset tiedot myöhempää käyttöä varten:
- Kirjaa sekä halkaisija että kierre (M20x1,5, ei vain M20).
- Ota valokuvia onnistuneista asennuksista
- Ylläpidä laitteiden kierretietokantoja
- Kouluta huoltohenkilöstö tunnistamaan tuotteet oikein
Yleiset sovellukset ja teollisuusstandardit
Eri teollisuudenalat ovat asettaneet suorituskykyvaatimusten perusteella mieltymykset tiettyihin kierteiden spesifikaatioihin. Autoteollisuudessa ja tarkkuuskoneiden valmistuksessa käytetään pääasiassa M20x1,5-hienokierteisiä ruuveja, kun taas yleisessä teollisuudessa käytetään tyypillisesti M20x2,5-karkeakierteisiä ruuveja.
Toimialakohtaiset standardit
- M20x1,5-standardi moottoritilan sovelluksiin
- Parannetut tärinänkestävyysvaatimukset
- Lämpötilan vaihtelu -40 °C:sta +125 °C:een
- Suolapisara- ja kemikaalinkestävyys
Teollisuuden automaatio (IEC 61076):
- Sekakäyttö sovelluksesta riippuen
- M20x1,5 servo- ja tarkkuusjärjestelmille
- M20x2,5 yleisiin ohjauspaneeleihin
- IP67/IP68-tiivistysvaatimukset
Lääketieteelliset laitteet (IEC 606015):
- M20x1,5 suositellaan kuvantamislaitteille
- Parannetut EMC-suojausvaatimukset
- Biokompatibelin materiaalin tekniset tiedot
- Erittäin vähän kaasua vapauttavat materiaalit
Alueelliset mieltymykset
Euroopan markkinat:
- Voimakas mieltymys hienojakoisille kierteille
- DIN-standardit vaikuttavat spesifikaatioihin
- Laatu kustannusnäkökulmien edelle
Pohjois-Amerikan markkinat:
- Sekakäyttö ja hienokierteisten kierteiden yleistyminen
- UL-luettelointivaatimukset
- NEMA-kotelon yhteensopivuus
Aasian markkinat:
- Kustannusherkät sovellukset suosivat karkeita kierteitä
- Hienokierteisten kierteiden yleistyminen tarkkuusteollisuudessa
- Paikalliset valmistuskapasiteetit kasvavat
Bepto-tuotevalikoima
Kattava M20-kaapeliläpivientivalikoimamme sisältää:
M20x1,5 hienokierteiset vaihtoehdot:
- Nailon 66, luokitus UL94-V2
- Nikkelipinnoitettu messinki
- Ruostumaton teräs 316L merenkulun sovelluksiin
- EMC-versiot 360°-suojauksella
M20x2,5 karkea kierre Vaihtoehdot:
- Yleiskäyttöön tarkoitettu tavallinen nailon
- Räjähdyssuojattu, ATEX-sertifioitu
- Merikelpoinen, pronssikomponentit
- Korkean lämpötilan variantit 200 °C:seen asti
Päätelmä
M20x1,5- ja M20x2,5-kierretyyppien erojen ymmärtäminen on välttämätöntä onnistuneen kaapeliläpiviennin valinnan kannalta. Hienojakoiset M20x1,5-kierteet tarjoavat erinomaisen pitovoiman ja tärinänkestävyyden, mikä tekee niistä ihanteellisia tarkkuutta vaativiin sovelluksiin, kun taas karkeat M20x2,5-kierteet tarjoavat kustannustehokkaita ratkaisuja yleiseen teolliseen käyttöön. Tarkista aina kierretyypit ennen tilaamista ja ota huomioon sovelluksesi erityisvaatimukset valintaa tehdessäsi. Me Beptoilla olemme sitoutuneet auttamaan insinöörejä valitsemaan oikean kaapeliläpivientiratkaisun heidän ainutlaatuisiin haasteisiinsa. 😉
Usein kysyttyjä kysymyksiä M20-kierteiden teknisistä tiedoista
K: Mikä ero on M20x1,5- ja M20x2,5-kaapeliläpivienneillä?
A: M20x1,5-kierteessä on hieno kierre, jonka kierteiden välinen etäisyys on 1,5 mm, kun taas M20x2,5-kierteessä on karkea kierre, jonka kierteiden välinen etäisyys on 2,5 mm. Hieno kierre tarjoaa paremman pitovoiman ja tärinänkestävyyden, mutta sen valmistuskustannukset ovat korkeammat.
K: Voinko käyttää M20x1,5-kaapeliläpivientejä M20x2,5-kierteisissä rei'issä?
A: Ei, nämä kierteiden nousut eivät ole keskenään vaihdettavissa. Väärän nousun käyttö johtaa kierteiden rikkoutumiseen, huonoon tiivistykseen ja mahdollisiin laitevaurioihin. Varmista aina, että kierteiden tekniset tiedot ovat täsmälleen samat.
K: Kuinka mittaan kierteen nousun olemassa olevilla laitteilla?
A: Käytä kierteen nousumittaria tarkkaan mittaamiseen tai laske 10 peräkkäistä kierrettä ja mittaa niiden kokonaispituus. Jaa tulos 10:llä, niin saat nousun (15 mm yhteensä = 1,5 mm nousu).
K: Ovatko M20x1,5-kaapeliläpiviennit kalliimpia kuin M20x2,5-läpiviennit?
A: Kyllä, hienokierteiset kaapeliläpiviennit maksavat yleensä 15–25% enemmän tarkkuutta vaativien valmistusvaatimusten ja erikoistyökalujen vuoksi. Ne tarjoavat kuitenkin erinomaisen suorituskyvyn vaativissa sovelluksissa.
K: Mitkä teollisuudenalat käyttävät yleisesti M20x1,5-hienokierteisiä kaapeliläpivientejä?
A: Autoteollisuudessa, lääketieteellisissä laitteissa, tarkkuuskoneissa ja voimakkaasti tärisevissä teollisissa sovelluksissa käytetään yleisesti M20x1,5-kierteitä niiden erinomaisen pitovoiman ja tärinänkestävyyden vuoksi.
-
