Kuvittele tämä: Olet juuri suorittanut kriittisen ruukku1 arvokkaiden elektroniikkakokoonpanojen prosessia vain havaitaksesi ilmakuplia, epätäydellisen hartsin virtauksen ja heikentyneen suojan. Syyllinen? Riittämätön tuuletus kapselointi2. Tämä skenaario maksaa valmistajille tuhansia jälkitöitä ja voi johtaa kenttähäiriöihin, jotka vahingoittavat mainettasi.
Ilmanpoistotulppien integroiminen ruiskutus- ja kapselointiprosesseihin varmistaa täydellisen ilmanpoiston, estää tyhjiöiden muodostumisen, mahdollistaa hartsin asianmukaisen virtauksen ja ylläpitää ympäristönsuojelua pitkällä aikavälillä samalla kun se mahdollistaa hallitun hengityksen kovettumisen jälkeen. Asianmukainen tuuletuspistokkeen integrointi eliminoi yleiset valuviat ja varmistaa luotettavan kapselointisuorituskyvyn.
Juuri viime kuussa työskentelin bostonilaisen lääkinnällisten laitteiden valmistajan prosessi-insinöörin Jenniferin kanssa, joka kamppaili sydänmonitoriensa epäjohdonmukaisten pinnoitustulosten kanssa. Ilman sisäänpääsy aiheutti 15%-hylkäysprosentin ja uhkasi FDA:n vaatimustenmukaisuutta. Ilman asianmukaista ilmanpoistostrategiaa heidän kalliit potting-yhdisteet eivät antaneet tarvittavaa suojaa. 😤
Sisällysluettelo
- Miksi tuuletuspistokkeet ovat kriittisiä onnistuneen ruiskutusprosessin kannalta?
- Miten valitset oikean tuuletuspistokkeen ruukkusovelluksiin?
- Mitkä ovat parhaat käytännöt tuuletuspistokkeen asentamiseen kapseloinnissa?
- Miten optimoit tuuletuspistokkeen suorituskyvyn eri pinnoitusvaiheiden aikana?
- Mitä yhteisiä integrointihaasteita sinun tulisi välttää?
- Usein kysytyt kysymykset tuuletuspistokkeista ruukkuprosessissa

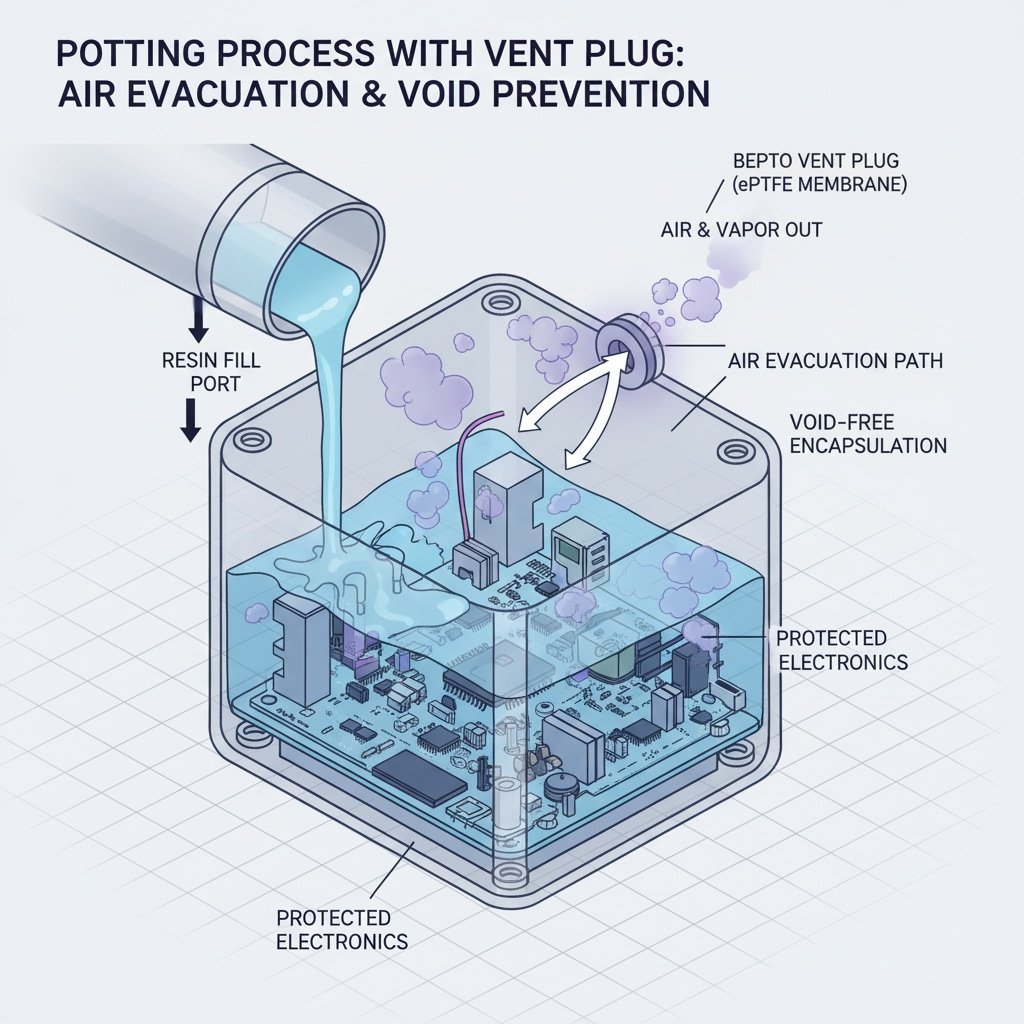

Miksi tuuletuspistokkeet ovat kriittisiä onnistuneen ruiskutusprosessin kannalta?
Tuuletuksen merkityksen ymmärtäminen ruiskutusprosesseissa on olennaisen tärkeää, jotta saavutetaan tasalaatuisia ja korkealaatuisia kapselointituloksia.
Ilmanpoistotulpat ovat kriittisiä valun onnistumisen kannalta, koska ne mahdollistavat ilman täydellisen poistumisen, estävät tyhjiöiden muodostumisen, varmistavat hartsin tasaisen jakautumisen, estävät paineen muodostumisen ja tarjoavat pitkäaikaisen ympäristönsuojelun kovettumisen päättymisen jälkeen.
Ilman poistuminen ja tyhjiön estäminen
Täydellinen ilmanpoisto: Pinnoituksen aikana ilma muodostaa tyhjiöitä, jotka heikentävät sekä mekaanista lujuutta että ympäristönsuojelua. Ilmanpoistotulpat mahdollistavat syrjäytyneen ilman hallitun poistumisen ja varmistavat hartsin täydellisen tunkeutumisen komponenttien ympärille ja ahtaisiin tiloihin.
Paineenalennus: Sisäpaine kasvaa nopeasti, kun kotelo täyttyy valumassasta. Ilman asianmukaista ilmanpoistoa tämä paine voi pakottaa hartsin takaisin ulos täyttöaukoista, aiheuttaa epätäydellisen täytön tai jopa vahingoittaa herkkiä komponentteja. Strateginen ilmanpoistotulppien sijoittelu ylläpitää ilmakehän painetta koko prosessin ajan.
Kuplan poistaminen: Mikroskooppisen pienet ilmakuplat voivat jäädä valumassoihin, mikä heikentää lopullista kovettumista. Asianmukainen ilmanpoisto mahdollistaa näiden kuplien siirtymisen poistumiskohtiin, jolloin saadaan tyhjäkäyntiä sisältämätön kapselointi, jolla on maksimaaliset suojausominaisuudet.
Hartsin virtauksen optimointi
Tasainen jakautuminen: Ilmanpoistotulpat mahdollistavat ennakoitavissa olevan hartsin virtauskuvion tarjoamalla johdonmukaisen paineenalennuksen. Näin varmistetaan tasainen paksuus kriittisten komponenttien ympärillä ja eliminoidaan ohuet kohdat, jotka voisivat heikentää suojausta.
Täytön täydellisyys: Monimutkaiset geometriat ja tiukat komponenttien välit voivat muodostaa ilmataskuja, jotka estävät täydellisen täytön. Useat tuuletuspisteet varmistavat, että hartsi pääsee kaikille alueille ja suojaa komponentteja kattavasti.
Prosessin johdonmukaisuus: Hallittu tuuletus poistaa muuttujat, jotka aiheuttavat eräkohtaisia vaihteluita ruiskutuksen laadussa. Tämä johdonmukaisuus on ratkaisevan tärkeää automatisoitujen tuotantolinjojen ja laatusertifiointivaatimusten kannalta.
Pitkän aikavälin suorituskyvyn edut
Ympäristönsuojelu: Kovettumisen jälkeen tuuletustulpat suojaavat edelleen koteloitua kokoonpanoa kosteudelta, pölyltä ja epäpuhtauksilta ja mahdollistavat paineen tasaamisen lämpötilan vaihtelun aikana.
Lämmönhallinta: Asianmukainen tuuletus ruiskutuksen aikana varmistaa optimaalisen lämmönjohtavuuden poistamalla ilmavälit. Kovettumisen jälkeinen hengitys estää paineen muodostumisen lämpösyklien aikana, mikä voisi rasittaa ruiskutettua kokoonpanoa.
Muistan työskennelleeni Klausin kanssa, joka oli tuotantopäällikkö Stuttgartissa sijaitsevassa autoteollisuuden elektroniikkalaitoksessa, jossa oli ilmennyt 20%:n vikaantumisprosentteja ECU:n ruiskutuslinjalla. Ilmansulkeuma aiheutti heikkoja kohtia, jotka eivät läpäisseet lämpökierron testejä. Strategisen tuuletuspistokkeemme integrointi vähensi vikaantumiset alle 1%:iin ja paransi prosessin kokonaiskapasiteettia.
Miten valitset oikean tuuletuspistokkeen ruukkusovelluksiin?
Sopivien tuuletuspistokkeiden valinta edellyttää huolellista pohdintaa, joka koskee valumateriaaleja, prosessiparametreja ja pitkän aikavälin suorituskykyvaatimuksia.
Venttiilitulpan valinta ruiskutussovelluksiin riippuu hartsin viskositeetista, kovettumislämpötilasta, kemiallisesta yhteensopivuudesta, vaadittavista virtausnopeuksista, kalvon huokoskoolla ja kovettumisen jälkeisestä ympäristönsuojelutarpeesta optimaalisen prosessisuorituskyvyn ja pitkäaikaisen luotettavuuden varmistamiseksi.
Materiaalien yhteensopivuuden arviointi
Hartsin kemiallinen yhteensopivuus: Potting-yhdisteet3 ovat epoksit, polyuretaanit, silikonit ja erikoisvalmisteet, joilla kaikilla on erilaiset kemialliset ominaisuudet. Venttiilitulppamateriaalien on kestettävä kemiallisia hyökkäyksiä nestemäisen vaiheen aikana ja pysyttävä stabiileina kovettumisen jälkeen.
Lämpötilan kestävyys: Kovettumislämpötilat voivat vaihdella huoneenlämpötilasta 150 °C:een tai korkeampaan. Valitse tuuletuspistokemateriaalit, jotka säilyttävät eheyden koko kovettumisjakson ajan ilman hajoamista tai mittamuutoksia.
Kalvojen valinta: PTFE-kalvot tarjoavat erinomaisen kemikaalien kestävyyden useimpiin potting-sovelluksiin. ePTFE tarjoaa erinomaisen hengittävyyden sovelluksiin, joissa tarvitaan suuria virtausnopeuksia ilmanpoiston aikana.
Virtausnopeus- ja painevaatimukset
Viskositeettia koskevat näkökohdat: Matalaviskoosiset hartsit virtaavat nopeasti ja vaativat suurempia tuuletusnopeuksia ylivuodon estämiseksi. Korkeaviskoosiset yhdisteet tarvitsevat jatkuvaa ilmanpoistoa, jotta varmistetaan ilman täydellinen poistuminen ennen geeliytymisajankohtaa.
Täyttöasteen täsmäytys: Ilmanpoistotulpan virtauskapasiteetin on vastattava tai ylitettävä valumassan täyttöaste ilmakehän paineen ylläpitämiseksi. Laske tarvittavat virtausnopeudet täyttömäärän, täyttöajan ja kotelon geometrian perusteella.
Painehäviöanalyysi: Ota huomioon painehäviö tuuletuspistokkeen kalvon yli vaadituilla virtausnopeuksilla. Suuremmat painehäviöt voivat haitata ilman poistumista ja heikentää valun laatua.
Huokoskoko ja suodatusvaatimukset
Hartsin tunkeutumisen esto: Kalvon huokoskoon on oltava riittävän pieni estämään nestemäisen hartsin tunkeutuminen ja sallimaan samalla vapaa ilmavirtaus. Tyypilliset vaatimukset vaihtelevat 0,2-5,0 mikronin välillä hartsin pintajännityksestä ja viskositeetista riippuen.
Kontaminaatiosuojaus: Kovettamisen jälkeisen suodatuksen vaatimukset riippuvat käyttöympäristöstä. Elektroniikkakokoonpanot saattavat vaatia submikronista suodatusta, kun taas teollisissa sovelluksissa voidaan hyväksyä suurempia huokoskokoja.
Hydrofobiset ominaisuudet: Hydrofobiset kalvot estävät veden tunkeutumisen säilyttäen samalla hengittävyyden. Tämä on kriittistä ulkokäytössä tai korkean ilmankosteuden ympäristöissä.
Fyysistä integrointia koskevat vaatimukset
Kierteen tekniset tiedot: Metriset (M5, M8, M12) tai NPT (1/8″, 1/4″) kierteet sopivat useimpiin kotelomalleihin. Erikoissovellukset saattavat vaatia mukautettuja kierteitä.
Asennuksen ajoitus: Harkitse, asennetaanko tuuletustulpat ennen ruukutusta, sen aikana vai sen jälkeen. Ennen asennusta tapahtuva asennus edellyttää kovettumislämpötilan kestävyyttä, kun taas asennuksen jälkeen tapahtuva asennus sallii lämpötilaherkät materiaalit.
Poistovaatimukset: Joissakin sovelluksissa tuuletuspistoke on poistettava lopullisen tiivistyksen jälkeen. Suunnittele irrotusominaisuudet ja määritä asianmukaiset vääntömomenttirajat kotelon vaurioitumisen estämiseksi.
Mitkä ovat parhaat käytännöt tuuletuspistokkeen asentamiseen kapseloinnissa?
Oikeat asennustekniikat ovat ratkaisevan tärkeitä optimaalisen ruiskutustuloksen ja pitkäaikaisen luotettavuuden saavuttamiseksi.
Ilmanpoistotulppien asennuksen parhaisiin käytäntöihin kuuluvat strateginen sijoittelu optimaalisen ilmanpoiston varmistamiseksi, asianmukainen tiivistys hartsivuodon estämiseksi, lämpötilaa kestävät materiaalit kovettumisjaksoja varten ja kovettumisen jälkeinen tarkastus jatkuvan ympäristönsuojelun varmistamiseksi.
Strateginen sijoittaminen ja paikannus
High Point -asennus: Asenna tuuletusputket kotelon korkeimpiin kohtiin ilman luonnollisen poistumisen helpottamiseksi. Ilma nousee luonnostaan ylös ruukutuksen aikana, joten korkealla sijaitsevien tuuletuspisteiden tuuletus on tehokkainta.
Usean tuuletusaukon strategia: Monimutkaiset geometriat saattavat vaatia useita ilmanpoistopisteitä, jotta voidaan varmistaa ilman täydellinen poistuminen. Analysoi virtauskuviot ja tunnista mahdolliset ilmansuodattimien paikat optimaalista ilmanpoistoa varten.
Komponentin tyhjennys: Varmista riittävä tila tuuletusputkien ympärillä asennustyökaluja ja huoltoa varten. Ota huomioon komponenttien korkeus ja etäisyys toisistaan, kun määrittelet tuuletuspistokkeiden paikkoja.
Asennusjärjestys ja ajoitus
Asennus ennen ruukutusta: Asenna tuuletustulpat ennen ruiskutuksen aloittamista, jotta varmistetaan asianmukainen tiivistys ja estetään hartsin saastuminen kierteisiin. Käytä kierteitä tiivistävää ainetta, joka on yhteensopiva ruiskutusyhdisteiden ja kovettumislämpötilojen kanssa.
Vääntömomentin tekniset tiedot: Käytä asianmukaista asennusvääntömomenttia tiivisteen varmistamiseksi ilman, että kotelo rasittuu liikaa. Tyypillinen vääntömomentti on 2-15 Nm riippuen kierteen koosta ja materiaalista.
Sinetin tarkastus: Varmista asianmukainen tiivistys ennen ruukutuksen aloittamista. Painetestaus voi havaita vuodot, jotka vaarantaisivat ruiskutusprosessin.
Prosessin seuranta ja valvonta
Virtausnopeuden seuranta: Tarkkaile ilmavirtausta tuuletusaukkojen kautta ruiskutuksen aikana varmistaaksesi, että ilma poistuu kunnolla. Vähentynyt virtaus voi olla merkki kalvon tukkeutumisesta tai riittämättömästä ilmanpoistokapasiteetista.
Paineen seuranta: Seuraa sisäistä painetta ruiskutuksen aikana varmistaaksesi, että ilmakehän olosuhteet säilyvät. Paineen nousu viittaa riittämättömään tuuletuskapasiteettiin.
Hartsitason seuranta: Tarkkaile, näkyykö tuuletusaukkojen kohdalla hartsia, mikä osoittaa, että säiliö on täyttynyt kokonaan. Hartsin ennenaikainen näkyminen voi olla merkki liiallisesta täyttömäärästä tai riittämättömästä tuuletuksesta.
Jälkihoitoa koskevat näkökohdat
Suorituskyvyn todentaminen: Testaa tuuletuspistokkeen hengittävyys kovettumisen päätyttyä varmistaaksesi toimivuuden jatkumisen. Kovettumisen kutistuminen tai hartsin siirtyminen voi vaikuttaa suorituskykyyn.
Ympäristötestaus: Tarkista IP-luokitus4 ja ympäristönsuojelu ruiskutuksen valmistumisen jälkeen. Tämä vahvistaa, että ilmanpoistotulpat tarjoavat vaaditun suojaustason.
Dokumentaatio: Tallenna asennusvääntömomentit, kovettumislämpötilat ja suorituskyvyn tarkistustulokset laadun jäljitettävyyttä ja prosessin optimointia varten.
Bepto on kehittänyt erikoisvalmisteisia ilmanpoistotulppia, joissa on korkean lämpötilan PTFE-kalvot erityisesti ruiskutussovelluksia varten. Autoteollisuuteen soveltuvat ratkaisumme kestävät jopa 200 °C:n kovettumislämpötiloja säilyttäen samalla erinomaisen hengittävyyden ja kemiallisen kestävyyden.
Miten optimoit tuuletuspistokkeen suorituskyvyn eri pinnoitusvaiheiden aikana?
Eri pinnoitusvaiheet edellyttävät erityisiä tuuletusstrategioita, jotta saavutetaan optimaaliset tulokset koko kapselointiprosessin ajan.
Ilmanpoistotulppien suorituskyvyn optimointi edellyttää vaihekohtaisia strategioita, joihin kuuluvat maksimaalinen virtaus täytön aikana, hallittu ilmanpoisto kovettumisen aikana, paineenalennus jäähdytyksen aikana ja valmiin kokoonpanon pitkäaikainen ympäristönsuojelu.
Alkuperäisen täyttövaiheen optimointi
Suurin virtauskapasiteetti: Maksimoi tuuletusputken virtauskapasiteetti hartsin ensimmäisen käyttöönoton aikana, jotta se pystyy käsittelemään nopeaa ilman syrjäytymistä. Näin estetään paineen muodostuminen, joka voisi pakottaa hartsin takaisin täyttöaukkojen läpi.
Moninkertainen tuuletusaukon aktivointi: Avaa kaikki käytettävissä olevat tuuletusväylät täytön aikana, jotta tyhjennyskapasiteetti olisi mahdollisimman suuri. Näin varmistetaan nopea ilman poistuminen ja estetään virtauksen rajoittuminen.
Virtauskuvion hallinta: Seuraa hartsin virtauskuvioita ja ilman poistumista mahdollisten kuolleiden vyöhykkeiden tai jumissa olevien ilmataskujen tunnistamiseksi. Säädä täyttömääriä tai lisää tarvittaessa väliaikainen tuuletus.
Cure Stage Management
Lämpötilan kompensointi: Kun kovettumislämpötila nousee, ilman laajeneminen edellyttää jatkuvaa tuuletusta paineen muodostumisen estämiseksi. Varmista, että ilmanpoistotulpat toimivat koko kovettumisjakson ajan.
Geelin aika5 Huomioita: Vähennä tuuletusvirtausta, kun hartsi lähestyy geeliytymisajankohtaa, jotta hartsi ei pääse siirtymään tuuletustulppiin. Joissakin sovelluksissa tuuletusaukkojen osittainen sulkeminen on hyödyllistä kovettumisen loppuvaiheessa.
Kutistuminen Majoitus: Kutistuminen voi luoda alipaineen, joka vetää ilmaa takaisin tuuletusaukkojen kautta. Varmista, että kalvot sallivat hallitun ilman sisäänpääsyn tyhjiön muodostumisen estämiseksi.
Jäähdytys ja jähmettyminen
Lämpösupistuksen lievitys: Jäähdytys luo alipaineen, joka on poistettava, jotta vältytään kovettuneen kokoonpanon rasitukselta. Ilmanvaihtotulpat mahdollistavat hallitun paineen tasauksen jäähdytyksen aikana.
Lopullinen sinetöinnin tarkastus: Tarkista tuuletusputken tiivisteen eheys jäähdytyksen päätyttyä. Lämpötilan vaihtelu voi vaikuttaa tiivisteen toimintaan ja edellyttää säätöä.
Laadun arviointi: Tarkasta, ettei lopullisessa ruukkukokoonpanossa ole tyhjiöitä, epätäydellisiä täytteitä tai muita vikoja, jotka viittaavat tuuletusongelmiin. Käytä tätä palautetta tulevien prosessien optimointiin.
Suorituskyvyn optimointi pitkällä aikavälillä
Ympäristön pyöräily: Suunnittele tuuletuspistokkeen suorituskyky tuotteen koko käyttöiän odotettavissa olevia lämpötila- ja kosteusvaihteluita varten. Näin varmistetaan jatkuva suojaus ja estetään ennenaikainen vikaantuminen.
Huoltoa koskevat näkökohdat: Suunnittele tuotteen elinkaaren aikana tarvittava tuuletuspistokkeen huolto tai vaihto. Jotkin sovellukset saattavat vaatia säännöllistä puhdistusta tai kalvon vaihtoa.
Suorituskyvyn seuranta: Otetaan käyttöön seurantajärjestelmiä, joilla seurataan ilmanpoistoputkien suorituskykyä ajan mittaan. Tämä mahdollistaa ennakoivan kunnossapidon ja ehkäisee odottamattomia vikoja.
Työskentelin Barcelonassa sijaitsevan aurinkosuuntaajaa valmistavan yrityksen prosessi-insinöörin Roberton kanssa, joka kamppaili ruiskutuksen johdonmukaisuuden kanssa kausittaisten lämpötilavaihteluiden aikana. Lämpötilakompensoitu venttiilitulpparatkaisumme säilytti optimaalisen suorituskyvyn -20 °C:sta +85 °C:een, poisti kausittaiset laatuvaihtelut ja paransi heidän yleistä prosessikapasiteettiaan.
Mitä yhteisiä integrointihaasteita sinun tulisi välttää?
Yleisten integraatiohaasteiden ymmärtäminen ja välttäminen ehkäisee kalliita virheitä ja varmistaa onnistuneen vent plugin käyttöönoton.
Yleisiä integrointihaasteita ovat riittämätön virtauskapasiteetti, vääränlainen materiaalivalinta, huonot asennuskäytännöt, riittämätön ympäristönsuojelu ja prosessin validoinnin puute, jotka voivat vaarantaa sekä pinnoituslaadun että pitkän aikavälin luotettavuuden.
Virtauskapasiteetin virheelliset laskelmat
Alimitoitettu tuuletus: Riittämätön tuuletuskapasiteetti on yleisin syy valuvikoihin. Laske tarvittavat virtausnopeudet täyttömäärän, täyttöajan ja varmuusmarginaalien perusteella. Ota huomioon kalvon ikääntyminen ja mahdollinen osittainen tukkeutuminen.
Painehäviön valvonta: Suuret painehäviöt tuuletusputkien yli voivat aiheuttaa vastapainetta, joka estää asianmukaisen täytön. Ota huomioon kalvon vastus ja virtausreitin rajoitukset, kun mitoitat tuuletuspistokkeita.
Dynaamisen virtauksen vaatimukset: Virtausvaatimukset muuttuvat koko ruiskutusprosessin ajan. Mitoita tuuletuspistokkeet nopeiden täyttövaiheiden huippuvirtaustarpeiden mukaan, ei vain tasaisten olosuhteiden mukaan.
Materiaalin valintavirheet
Kemiallinen yhteensopimattomuus: Potting-yhdisteet voivat vaikuttaa tuuletuspistokemateriaaleihin aiheuttaen turvotusta, hajoamista tai vikaantumista. Suorita yhteensopivuustesti todellisilla valumateriaaleilla prosessiolosuhteissa.
Lämpötilarajoitukset: Kovettumislämpötilat voivat ylittää tuuletuspistokkeen materiaalin raja-arvot ja aiheuttaa mittamuutoksia tai kalvon vaurioitumista. Tarkista, että lämpötilojen luokitukset sisältävät varmuusmarginaalit prosessivaihteluiden varalta.
Kalvojen hajoaminen: UV-altistus, otsoni tai kemialliset höyryt voivat ajan mittaan heikentää kalvoja. Valitse materiaalit, jotka soveltuvat odotettuun käyttöympäristöön.
Asennukseen ja prosessiin liittyvät kysymykset
Virheellinen tiivistys: Huono kierteiden tiivistys mahdollistaa hartsivuodon, joka voi saastuttaa ympäröivät alueet ja vaarantaa kotelon eheyden. Käytä asianmukaisia kierteiden tiivistysmassoja ja asennusmenetelmiä.
Ajoitusvirheet: Ilmanpoistotulppien asentaminen väärään prosessivaiheeseen voi aiheuttaa ongelmia. Asennusta edeltävässä vaiheessa vaaditaan kovettumislämpötilan kestävyyttä, kun taas asennuksen jälkeinen vaihe voi mahdollistaa kierteiden hartsikontaminaation.
Riittämätön testaus: Jos tuuletuspistokkeen suorituskykyä ei tarkisteta ennen tuotantoa, se voi johtaa järjestelmällisiin laatuongelmiin. Ota käyttöön asianmukaiset validointimenettelyt uusia asennuksia varten.
Pitkän aikavälin suorituskyvyn valvonta
Ympäristönsuojelun puutteet: Ilmanvaihtotulppien on tarjottava jatkuva ympäristönsuojelu ruiskutuksen valmistumisen jälkeen. Tarkista IP-luokitukset ja ympäristönkestävyys todellisissa käyttöolosuhteissa.
Huollon laiminlyönti: Jotkin sovellukset edellyttävät tuuletusputken säännöllistä huoltoa tai vaihtoa. Suunnittele saavutettavuus ja laadi huoltoaikataulut suorituskyvyn heikkenemisen estämiseksi.
Prosessin dokumentointi: Asennusmenettelyjen, vääntömomenttimääritysten ja validointitulosten puutteellinen dokumentointi voi johtaa epäjohdonmukaisiin tuloksiin ja laatuongelmiin.
Päätelmä
Ilmanpoistotulppien onnistunut integrointi ruiskutus- ja kapselointiprosesseihin edellyttää materiaalien yhteensopivuuden, virtausvaatimusten, asennuskäytäntöjen ja pitkän aikavälin suorituskykyvaatimusten huolellista harkintaa. Noudattamalla näitä parhaita käytäntöjä ja välttämällä yleisiä sudenkuoppia voit saavuttaa johdonmukaisen ja laadukkaan tuloksen, joka suojaa ympäristöä luotettavasti koko tuotteen elinkaaren ajan.
Bepto on auttanut satoja valmistajia optimoimaan ruiskutusprosessejaan erikoistuneilla tuuletuspistokeratkaisuilla. Kattavaan lähestymistapaan kuuluu materiaalivalinta, virtausanalyysi, asennusohjeet ja jatkuva tuki, jotta varmistetaan, että kapselointiprosessisi tuottavat sovellustesi edellyttämää laatua ja luotettavuutta. Älä anna riittämättömän ilmanvaihdon vaarantaa potting-investointiasi - toteuta asianmukainen ilmanvaihtotulppien integrointi alusta alkaen.
Usein kysytyt kysymykset tuuletuspistokkeista ruukkuprosessissa
K: Milloin minun pitäisi asentaa tuuletusputket ruukutusprosessin aikana?
A: Asenna tuuletusputket ennen valamisen aloittamista, jotta varmistetaan asianmukainen tiivistys ja estetään hartsin saastuminen. Esiasennus mahdollistaa tiivisteen eheyden varmistamisen ja estää prosessin viivästymisen. Käytä kierteitä tiivistävää ainetta, joka on yhteensopiva valumassan ja kovettumislämpötilan kanssa.
K: Miten lasken oikean tuuletuspistokkeen koon ruukkusovellukseeni?
A: Lasketaan täyttömäärän, täyttöajan ja hartsin viskositeetin perusteella kaavalla: Tarvittava virtausnopeus = (täyttömäärä × 1,2) / täyttöaika. Lisää 50-100%:n varmuusmarginaali kalvon vanhenemisen ja osittaisen tukkeutumisen varalta. Otetaan huomioon painehäviö kalvon yli lasketuilla virtausnopeuksilla.
Kysymys: Voiko tuuletuspistokkeet käsitellä korkealämpötilaisia valumassoja?
A: Kyllä, PTFE- tai ePTFE-kalvolla varustetut erikoisvalmisteiset ilmanpoistotulpat kestävät jopa 200 °C:n kovettumislämpötiloja. Valitse materiaalit, jotka on luokiteltu enimmäiskovettumislämpötilaa korkeammiksi ja joissa on asianmukaiset varmuusmarginaalit. Varmista mittojen vakaus koko kovettumisjakson ajan.
K: Mitä tapahtuu, jos hartsia pääsee tuuletusaukkoihini ruukutuksen aikana?
A: Hartsin tunkeutuminen osoittaa liian suuria kalvohuokosia, liian suurta painetta tai riittämätöntä virtauskapasiteettia. Pysäytä prosessi välittömästi, vaihda saastuneet ilmanpoistotulpat ja analysoi perimmäinen syy. Säädä kalvohuokosten kokoa, lisää tuuletuskapasiteettia tai vähennä täyttöastetta, jotta estetään huokosten toistuminen.
K: Miten säilytän tuuletuspistokkeen suorituskyvyn sen jälkeen, kun ruiskutus on valmis?
A: Tarkista hengittävyys kovettumisen päätyttyä ja laadi säännölliset tarkastusaikataulut, jotka perustuvat ympäristöaltistukseen. Puhdista ulkopinnat epäpuhtauksien kertymisen estämiseksi. Vaihda tuuletustulpat, jos virtausnopeus vähenee merkittävästi tai ympäristönsuojelu vaarantuu. Dokumentoi huoltotoimet laadun jäljitettävyyttä varten.
