Kuidas valida kõrge temperatuuriga keskkondade jaoks mõeldud kaablifiltreid

Sissejuhatus

“Samuel, meie ahju juhtimissaalis läksid just kolm kaablitorustikku katki - sulanud tihendid, avatud juhtmed, kõik. Mis läks valesti?” See paaniline kõne tuli Marcuselt, Pittsburghi terasetehase elektriinsenerilt. Pärast spetsifikatsioonide läbivaatamist oli probleem ilmne: ta oli paigaldanud standardseid nailonist kaablipaigaldisi, mis olid mõeldud 100 °C jaoks, keskkonda, mis regulaarselt ületas 150 °C.

Kaablifiltrite valimine kõrge temperatuuriga keskkondadesse nõuab materjalide temperatuuriklasside vastavust tegelikele töötingimustele, sobivate tihendusmaterjalide valimist, mis säilitavad terviklikkuse termilise pinge all, niidi spetsifikatsioonide kontrollimist soojuspaisumise ühilduvuse tagamiseks ja sertifikaatide vastavuse tagamist ohutusstandarditele - messing, roostevaba teras ja spetsiaalsed kõrge temperatuuriga polümeerid on olulised materjalid rakenduste jaoks, mis ulatuvad 120°C kuni 300°C+. Vale valik ei põhjusta mitte ainult komponentide rikkeid, vaid tekitab tõsiseid ohutusriske ja kulukaid seisakuid.

Kümme aastat olen töötanud kaablijuhtimislahendustega ja aidanud sadadel klientidel navigeerida kõrge temperatuuriga rakendustes - alates naftakeemiatehastest kuni autotööstuseni. Nendes keskkondades võib õige ja ebaõige kaablipaigaldise valiku erinevus tähendada erinevust aastatepikkuse usaldusväärse toimimise ja katastroofilise seadmete rikke vahel. Las ma näitan teile täpselt, kuidas valida õigeid kaablifiltreid teie kõrge temperatuuriga rakenduste jaoks. 😊

Sisukord

• Mis määratleb kõrge temperatuuriga keskkonda kaablijuhtmete jaoks?
• Millised materjalid sobivad kõrge temperatuuriga kaablifiltrite jaoks?
• Kuidas sobitada kaablipaigaldiste spetsifikatsioonid temperatuurinõuetega?
• Millised on kriitilised valiku tegurid lisaks temperatuuriklassile?
• Millised on sagedased vead kõrge temperatuuriga kaablijuhtmete valikul?
• Korduma kippuvad küsimused kõrge temperatuuriga keskkondade kaablifiltrite kohta

Mis määratleb kõrge temperatuuriga keskkonda kaablijuhtmete jaoks?

Mõistmine, mida kujutab endast “kõrge temperatuuriga keskkond”, on esimene kriitiline samm kaablifiltrite nõuetekohase valiku tegemisel, kuna see määratlus on tööstusharude ja rakenduste lõikes väga erinev.

Kõrge temperatuuriga keskkond kaablifiltrite jaoks on mis tahes rakendus, kus keskkonna- või pinnatemperatuur ületab 100 °C (212 °F) - standardne nailonist kaablifiltrite ülemine piir -, mis nõuab spetsiaalseid materjale ja tihendussüsteeme, mille temperatuuriklassifikatsioonid ulatuvad mõõdukalt kõrge temperatuuriga (100-150 °C) kuni äärmiselt kõrge temperatuuriga (200-300 °C+), mis põhinevad pigem pidevatel töötingimustel kui lühiajalistel temperatuuripunktidel. Täpne temperatuuri hindamine hoiab ära nii üle- kui ka ohtliku alareguleerimise.

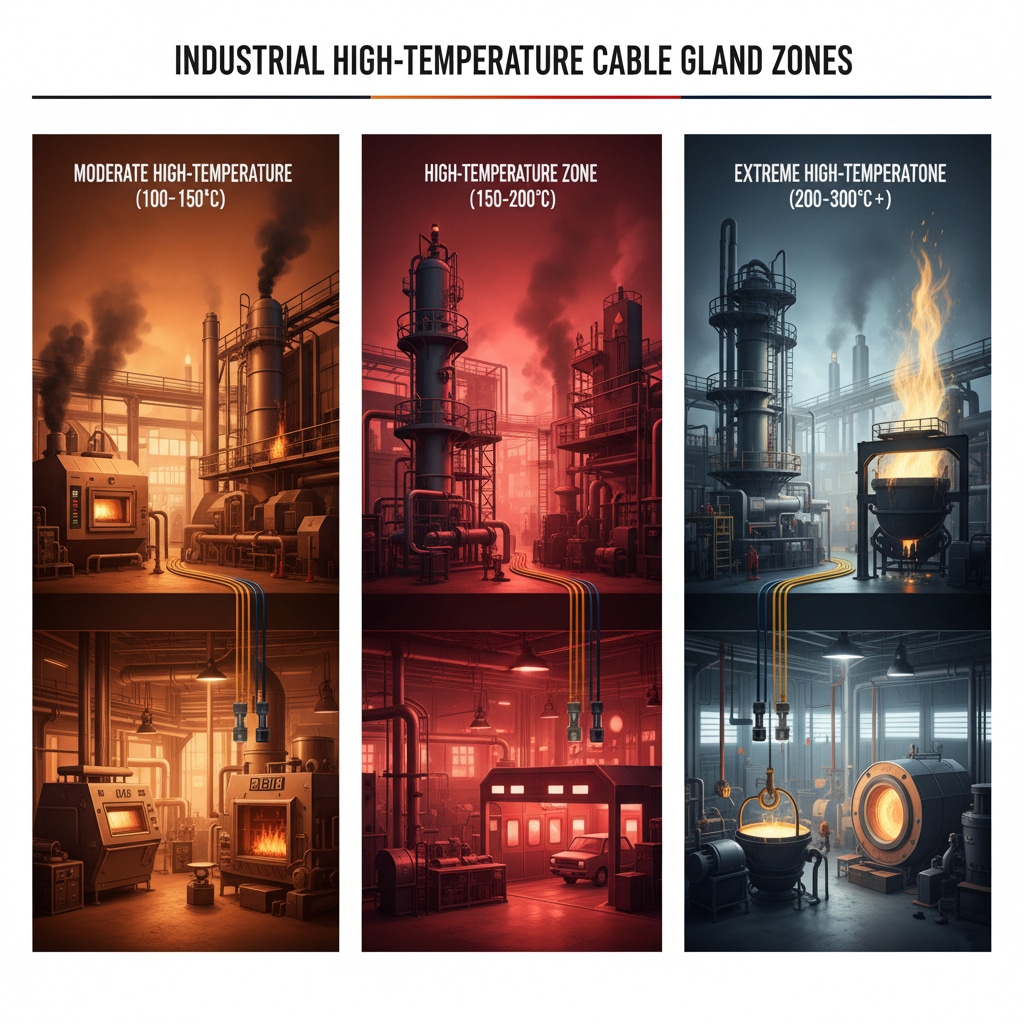

Temperatuuri klassifikatsiooni kategooriad

Mõõdukas kõrge temperatuur (100-150°C / 212-302°F):

• Tööstuslikud ahjud ja kuivatid
• Mootoriruumid ja heitgaasipiirkonnad
• Aurutorude marsruutimisvööndid
• Kaubandusliku köögi seadmed
• Standardne tööstuslik kuumtöötlemine

Kõrge temperatuuriga (150-200°C / 302-392°F):

• Ahjude juhtimissüsteemid
• Naftakeemia töötlemisüksused
• Autotööstuse värvikabiinid
• Klaasi tootmisrajatised
• Metallide kuumtöötlemise alad

Äärmiselt kõrge temperatuuriga (200-300°C+ / 392-572°F+):

• Terasetehase tegevus
• Alumiiniumi sulatusrajatised
• Keraamiliste põletusahjude paigaldamine
• Lennundusmootorite katsetamine
• Elektriturbiinide tootmispiirkonnad

Pidev vs. tipptemperatuuri kaalutlused

Kriitiline erinevus, mida paljud insenerid eiravad, on erinevus pideva töötemperatuuri ja tipptemperatuuri kokkupuute vahel:

Pidev töötemperatuur:

• Keskkonna püsiv temperatuur tavapärastel töötingimustel
• Esmane spetsifikatsioon kaablifiltri materjali valimiseks
• määrab kindlaks tihendusmaterjali ja korpuse konstruktsiooni nõuded
• Peab sisaldama varu (tavaliselt 20-30 °C üle mõõdetud temperatuuri).

Tipptemperatuur:

• Lühiajalised temperatuuri tõusud konkreetsete protsesside ajal
• Oluline materjali lagunemise hindamiseks
• Ei tohiks ületada materjali absoluutset maksimumhinnangut
• Sagedus ja kestus mõjutavad pikaajalist usaldusväärsust

Ma õppisin seda vahet raskelt, kui töötasin koos Ahmediga, kes oli Abu Dhabis asuva rafineerimistehase projektijuht. Tema meeskond mõõtis keskmiselt 130 °C ümbritseva õhu temperatuuri, kuid teatud protsessitsüklite ajal esines 15-minutilisi tõusu kuni 180 °C-ni. Minu poolt algselt soovitatud tavaliste nitriiltihenditega messingist kaablifiltrid läksid mõne kuu jooksul katki. Pärast üleminekut roostevabast terasest kaablifiltritele koos PTFE tihenditega, mis on mõeldud pidevaks 200 °C töötamiseks, ei ole neil nelja aasta jooksul olnud ühtegi riket - isegi nende temperatuuripunktide ajal.

Keskkonnategurid, mis suurendavad temperatuuristressi

Kõrge temperatuur esineb harva isoleeritult. Need täiendavad tegurid mõjutavad oluliselt kaablifiltrite toimivust:

Keemiline kokkupuude:

• Õlid ja lahustid lagundavad tihendeid kõrgematel temperatuuridel kiiremini.
• Happelised või leeliselised keskkonnad kiirendavad materjali lagunemist.
• Kombineeritud keemiline ja termiline koormus nõuab spetsiaalseid materjale

Vibratsioon ja mehaaniline koormus:

• Termiline tsüklilisus põhjustab paisumist / kokkutõmbumist
• Vibratsioon kiirendab tihendite väsimist suure kuumuse tingimustes
• Keermete lõdvenemine on sagedasem temperatuurikõikumiste korral

Niiskus ja niiskus:

• Aurukeskkondades on kombineeritud soojuse ja niiskuse väljakutsed
• Kondenseerumine jahutustsüklite ajal tekitab täiendavat stressi
• IP-klassifikatsiooni nõuded suurenevad niisketes kõrge temperatuuriga piirkondades

Millised materjalid sobivad kõrge temperatuuriga kaablifiltrite jaoks?

Materjalide valik on kõige kriitilisem otsus, kui määratakse kindlaks kaablipaigaldised kõrge temperatuuriga keskkondadesse, kuna iga materjal pakub erinevaid temperatuuriomadusi, mehaanilisi omadusi ja kulukaalutlusi.

Sobivad materjalid kõrge temperatuuriga kaablifiltrite jaoks on messing (pidev 120-150 °C), roostevaba teras 304/316 (pidev 200-250 °C), nikeldatud messing (pidev 150-180 °C) ja spetsiaalsed kõrge temperatuuriga polümeerid nagu PEEK ja PPS (pidev 200-260 °C), kusjuures tihendusmaterjali valik on sama kriitiline - sõltuvalt temperatuurivahemikust ja keemilisest kokkupuutest on vaja silikooni, EPDM-i, Vitoni või PTFE-d. See sõltub temperatuurivahemikust ja keemilisest kokkupuutest. Materjali kokkusobivus nii temperatuuri kui ka keskkonnaga tagab pikaajalise töökindluse.

Kaablirõnga korpuse materjalid

Messingist kaabliotsad:

Temperatuurivahemik: -40°C kuni 120-150°C pidev töö

Eelised:

• Suurepärane elektrijuhtivus ja EMI varjestus¹
• Kulutõhus mõõduka temperatuuriga rakenduste puhul
• Hea mehaaniline tugevus ja mehaaniline töödeldavus
• Laialdane saadavus standardsetes suurustes

Piirangud:

• Piiratud madalama kõrge temperatuuri vahemikuga
• Nõuab nikeldamist korrosioonikindluse tagamiseks.
• Soojuspaisumine² võib mõjutada tihendi terviklikkust üle 120°C

Parimad rakendused:

• Mootoriruumid (autod, meresõidukid)
• Tööstusmasinad soojusallikate läheduses
• Mõõduka temperatuuriga protsessiseadmed
• Siserajatised kontrollitud keskkonnas

Roostevabast terasest kaablifiltrid (304/316):

Temperatuurivahemik: -60°C kuni 200-250°C pidev töötamine (316 klassi parem)

Eelised:

• Erakordne korrosioonikindlus karmides keskkondades
• Säilitab mehaanilise tugevuse kõrgel temperatuuril
• Sobib toiduainetele ja farmaatsiatööstusele
• Suurepärane vastupidavus välitingimustes/merekeskkonnas
• Madalam soojuspaisumistegur kui messingist

Piirangud:

• Kõrgemad kulud kui messingist alternatiivid
• Nõuab paigaldamiseks spetsiaalseid tööriistu (raskem materjal)
• Piiratud EMI varjestus võrreldes messingiga

Parimad rakendused:

• Naftakeemia- ja rafineerimistehased
• Toiduainete töötlemise kõrge temperatuuriga tsoonid
• Meremootoriruumid ja heitgaasipiirkonnad
• Keemiatöötlemisrajatised
• Kõrge temperatuuriga välitingimustes kasutatavad seadmed

Bepto roostevabast terasest 316 kaablifiltrid on valmistatud kõrgekvaliteedilisest materjalist, mis on täielikult jälgitav, sertifitseeritud 250 °C pidevaks tööks ja testitud IP68 standarditele vastavalt isegi maksimaalsel temperatuuril.

Nikeldatud messingist:

Temperatuurivahemik: -40°C kuni 150-180°C pidev töötamine

Eelised:

• Suurendatud korrosioonikindlus võrreldes tavalise messingiga
• Paremad omadused kõrgel temperatuuril kui pinnakatteta messingist.
• Säilitab hea elektrijuhtivuse
• Mõõdukas hinnatõus võrreldes standardse messingiga

Parimad rakendused:

• Autode kapoti all olevad rakendused
• Tööstuslikud ahjud ja kuivatid
• Auruseadmete ühendused
• Mõõdukas söövitav keskkond koos kuumusega

Kõrgtemperatuurilised polümeerid (PEEK, PPS, modifitseeritud nailon):

Temperatuurivahemik: -40°C kuni 200-260°C pidevalt (sõltub materjalist)

Eelised:

• Kerge võrreldes metallist alternatiividega
• Suurepärane keemiline vastupidavus
• Elektriisolatsiooni omadused
• Korrosiooniprobleemid puuduvad

Piirangud:

• Kõrgemad materjalikulud kui tavalised polümeerid
• Piiratud mehaaniline tugevus võrreldes metalliga
• UV-kiirguse lagunemine välitingimustes (mõned preparaadid)
• Piiratud suuruse kättesaadavus

Parimad rakendused:

• Lennundus ja lennundus
• Elektroonika kõrge temperatuuriga keskkondades
• Keemiline töötlemine, kus metallide saastumine on probleemiks
• Kaalukriitilised rakendused

Tihendusmaterjali valik

Tihendi materjal määrab sageli tegeliku temperatuuri toimimist rohkem kui kaabli tihendikeha materjal:

Tihendi materjal	Temperatuurivahemik	Keemiline vastupidavus	Kulud	Parimad rakendused
Nitriil (NBR)	-40°C kuni 100°C	Õiglane (õlid head)	Madal	Ainult standardrakendused
EPDM	-50°C kuni 150°C	Suurepärane (happed/leelismetallid)	Mõõdukas	Aur, välitingimusi
Silikoon	-60°C kuni 200°C	Hea (üldine)	Mõõdukas	Lai temperatuurivahemik
Viton (FKM)3	-20°C kuni 200°C	Suurepärane (kemikaalid/õlid)	Kõrge	Keemiline töötlemine
PTFE	-200°C kuni 260°C	Suurepärane (universaalne)	Kõrge	Äärmuslik temperatuur/keemiline

Marcuse terasetehas Pittsburghis kasutab nüüd meie 316 roostevabast terasest kaablifiltreid koos PTFE tihenditega kogu oma ahju juhtimisaladel - need on mõeldud pidevaks 250 °C töötamiseks ja on töötanud laitmatult üle kolme aasta tingimustes, mis hävitasid tema algsed nailonist kaablifiltrid nädalate jooksul.

Kuidas sobitada kaablipaigaldiste spetsifikatsioonid temperatuurinõuetega?

Nõuetekohane spetsifikatsioonide sobitamine eeldab tegelike töötingimuste süstemaatilist hindamist ja tervikliku süsteemina toimivate ühilduvate komponentide hoolikat valikut.

Kaablifiltri spetsifikatsioonide vastavusse viimine temperatuurinõuetega hõlmab tegelike töötemperatuuride täpset mõõtmist koos sobivate ohutusmarginaalidega (vähemalt 20-30 °C), korpus- ja tihendusmaterjalide valimist, mis on arvestatud kõrgematele maksimaalsetele eeldatavatele temperatuuridele, niidi spetsifikatsioonide kontrollimist seoses soojuspaisumisega, IP-klassifikatsiooni säilitamist töötemperatuuril ning kõigi sertifikaatide (UL, ATEX, IECEx) kõrge temperatuuri valideerimise tagamist. Süstemaatiline spetsifikatsioon hoiab ära nii komponentide ebaõnnestumise kui ka liigse spetsifikatsiooni raiskamise.

1. samm: täpne temperatuuri mõõtmine

Mõõtmismeetodid:

• Infrapunatermomeeter pinnatemperatuuri mõõtmiseks
• Termopaarandurid ümbritseva temperatuuri jälgimiseks
• Andmete salvestamine 24-tunniste tsüklite jooksul, et jäädvustada tipptemperatuuri
• Hooajaliste erinevuste arvestamine (suvised vs. talvised tingimused)

Kriitilised mõõtepunktid:

• Kaablipaigalduse pinna temperatuur (mitte ainult ümbritseva õhu temperatuur)
• Kaabli mantli temperatuur sisenemiskohas
• Korpuse sisetemperatuur (seadmete tekitatud soojus)
• Soojusallikate lähedus (torud, heitgaasid, protsessiseadmed)

Ohutusmarginaali arvutamine:

• Mõõtke maksimaalset täheldatud temperatuuri
• Lisada 20-30 °C kaitsevaru spetsifikatsiooni jaoks
• Kaaluda tulevasi protsessimuutusi, mis võivad temperatuuri suurendada
• Arvestada seadmete vananemist ja jahutuse tõhususe vähenemist

Näidisarvutus:

• Mõõdetud maksimaalne temperatuur: 135°C
• Turvalisusmarginaal: +25°C
• Spetsifikatsioonitemperatuur: 160°C minimaalselt
• Valitud kaablifiltri nimiväärtus: 200°C (annab täiendava varu)

Samm 2: Täielik süsteemi ühilduvus

Kõrge temperatuuriga kaablipaigaldise valikul tuleb tagada, et kõik komponendid toimiksid koos:

Kaabli ühilduvus:

• Kontrollida, et kaabli mantli temperatuuri reiting vastab keskkonnale või ületab seda.
• Tavalised kõrge temperatuuriga kaablitüübid:
    - Silikoonist isoleeritud: -60°C kuni 180°C
    - PTFE isoleeritud: -200°C kuni 260°C
    - Mineraalisolatsiooniga (MI): kuni 1000°C
    - Klaaskiu isoleeritud: kuni 550°C

Korpuse ühilduvus:

• Kontrollida korpuse materjali temperatuuriklassifikatsiooni
• Kontrollida korpuse uste tihendus/tihendusmaterjale.
• Kinnitage, et sisemised komponendid on hinnatud temperatuurile
• Hinnake soojuse hajutamise võimekust

Keermete tihendusmaterjalide kokkusobivus:

• Standardne PTFE teip: kuni 260°C
• Kõrgtemperatuuriline keermete tihenduspasta: kuni 315°C
• Nikkelipõhine liimimisvastane materjal: kuni 1400°C (äärmuslikud rakendused)
• Vältida standardseid keermete tihendusmaterjale, mis on mõeldud ainult 150°C jaoks.

3. samm: Sertifitseerimise kontrollimine

Temperatuurispetsiifilised sertifikaadid:

UL-loetelu:

• Kontrollige, kas UL-faili number sisaldab temperatuuri hinnangut
• Kontrollida “T-kategooria” olemasolu ohtlike kohtade sertifikaatides.
• Kinnitage, et loetelu hõlmab teie konkreetset rakenduskeskkonda

ATEX/IECEx (ohtlikud asukohad)⁴:

• Temperatuuriklass peab vastama piirkonna klassifikatsioonile:
    - T6: 85°C maksimaalne pinnatemperatuur
    - T5: 100°C maksimaalne pinnatemperatuur
    - T4: 135°C maksimaalne pinnatemperatuur
    - T3: 200 °C maksimaalne pinnatemperatuur
    - T2: 300 °C maksimaalne pinnatemperatuur
    - T1: 450 °C maksimaalne pinnatemperatuur

IP-klass temperatuuril:

• Standardne IP68 testimine toimub tavaliselt 20-25°C juures.
• Taotlus IP-klassifikatsiooni sertifikaadi saamiseks töötemperatuuril
• Kontrollida, et tihendi jõudlus ei halveneks kuumuse mõjul.
• Kontrollida termotsükli katseandmeid

Töötasin koos Yukiga, Yokohama autotehases töötava rajatise inseneriga, kes vajas 180 °C juures töötavate värvikabiinide kuivatusahjude jaoks kaablifiltreid. Me määrasime 316 roostevabast terasest kaablipaigaldised koos Vitoni tihenditega, kuid sama oluline oli tagada, et nende kaablid oleksid silikoonmantliga ja 200 °C temperatuurini, ning nende ühenduskarbid kasutasid kõrge temperatuuriga tihendeid. Täielik süsteemne lähenemine on andnud neile viis aastat häireteta tööd.

Millised on kriitilised valiku tegurid lisaks temperatuuriklassile?

Kuigi kõrge temperatuuriga kaablipaigaldiste esmane spetsifikatsioon on temperatuuriklassifikatsioon, mõjutavad mitmed lisategurid oluliselt jõudlust, töökindlust ja pikaajalist kulutasuvust.

Kriitilised valiku tegurid lisaks temperatuuriklassile on niiditüübi ja -mõõdu ühilduvus olemasoleva infrastruktuuriga, IP-klassi säilitamine termotsüklilistes tingimustes, pingevabastuse toimivus termiliselt pingestatud kaablite puhul, paigaldamise ja hoolduse lihtsus kõrge temperatuuriga piirkondades ning kogukulu, sealhulgas asendussagedus ja seisakukulu. Põhjalik hindamine hoiab ära spetsifikatsioonide eiramise, mis põhjustab probleeme välitingimustes.

Keerme spetsifikatsioon ja soojuspaisumine

Soojuspaisumisega seotud kaalutlused:

• Erinevad materjalid paisuvad erineva kiirusega koos temperatuuriga
• Messingi paisumine: ~19 × 10-⁶ /°C
• Roostevabast terasest paisumine: ~17 × 10-⁶ /°C
• Alumiiniumist korpuse paisumine: ~23 × 10-⁶ /°C

Niiditüübi valik:

• NPT (kooniline): Isetihenduv läbi niidi deformatsiooni, mahutab mõningase paisumise
• Metriline (paralleelne): Tugineb tihenditele, nõuab nõuetekohast pöördemomendi säilitamist
• PG (paralleelselt): Üldine Euroopa rakendustes, sarnaselt meetrilistele kaalutlustele.

Paigaldamisega seotud kaalutlused:

• Võimaluse korral paigaldada ümbritseva õhu temperatuuril
• Kontrollida, et pöördemomendi spetsifikatsioonid arvestaksid soojuspaisumist
• Kasutage temperatuuri jaoks sobivat niiditihendusmaterjali
• Plaanige perioodiline korduvpingutus äärmuslikel temperatuuridel toimuvate tsükliliste rakenduste puhul.

Tugevdamine kõrge temperatuuriga rakendustes

Kaabli pingevähendus muutub kriitilisemaks kõrge temperatuuriga keskkondades, kuna:

Materjali pehmenemine:

• Kaabli mantlid muutuvad kõrgematel temperatuuridel paindlikumaks.
• Suurenenud oht, et kaabel tõmbub pinge all läbi
• Materjalide pehmenedes võib tihendi kokkusurumine väheneda

Termiline tsükliline stress:

• Paisumine ja kokkutõmbumine tekitavad mehaanilisi pingeid
• Korduv tsüklilisus kiirendab materjali väsimust
• Ühenduspunktide puhul suureneb jõud

Täiustatud tüve leevendavad omadused:

• Pikem käepide parema kaablihoidmise tagamiseks
• Mitu tihenduspunkti
• Mehaanilised kaabliklambrid lisaks survetihenditele
• Soomustatud kaablipaigaldised raskete kaablite jaoks kõrge temperatuuriga piirkondades

Paigaldamine ja hooldus Ligipääsetavus

Kõrge temperatuuriga keskkonnad tekitavad unikaalseid paigaldusprobleeme:

Paigaldamise ajastus:

• Paigaldada seiskamise ajal, kui seadmed on jahedad
• Plaani soojuspaisumine soojendamise ajal
• Hooldusjuurdepääsuks tuleb võimaldada piisav jahutusaeg

Tööriista nõuded:

• Kuumakindlad kindad ja kaitsevahendid
• Pika käepidemega tööriistad soojusallikatest kaugemale
• Temperatuurikompenseeritud näitudega pöördemomendi võtmed

Hooldusjuurdepääs:

• Käitise projekteerimine, mis on töö ajal juurdepääsetav
• Tagada piisav vabadus tulevase asendamise jaoks
• Dokumendi paigaldamise pöördemomendi väärtused hoolduse jaoks
• Looge inspekteerimisskeemid, mis põhinevad soojusringluse sagedusel.

Omaniku kogukulu analüüs

Esialgne komponentide maksumus moodustab vaid murdosa kogu omamiskulust kõrge temperatuuriga rakenduste puhul:

Kulutegur	Standardne kaabli läbiviik	Kõrgtemperatuuriline kaablihülss	Mõju
Esialgne kulu	$5-15	$25-80	3-5× suurem ettemaks
Eeldatav eluiga	6-18 kuud	5-10 aastat	4-7× pikem teenindus
Asendus tööjõud	$200-500/instance	$200-500/instance	Sama asendamise kohta
Seisakute maksumus	$1000-5000/tunnis	$1000-5000/tunnis	Vähem intsidente
Ohutusrisk	Suurem ebaõnnestumise määr	Madalam veamäär	Vähendatud vastutus
5-aastane kogusumma	$2000-8000	$500-1500	60-80% kokkuhoid

See analüüs näitab selgelt, et hoolimata kõrgematest algsetest kuludest annab nõuetekohane kõrge temperatuuriga kaablifiltrite spetsifikatsioon märkimisväärset pikaajalist kokkuhoidu tänu väiksemale väljavahetamise sagedusele ja seisakuaegadele.

Millised on sagedased vead kõrge temperatuuriga kaablijuhtmete valikul?

Levinud spetsifikatsiooni- ja paigaldusvigade mõistmine aitab vältida kulukaid rikkeid ja ohutusriske kõrge temperatuuriga rakendustes.

Levinumad vead kõrge temperatuuriga kaablifiltrite valikul on tegelike töötemperatuuride alahindamine, mõõtes ainult välisõhu, mitte pinnatemperatuuri, korpuse materjali valimine ilma tihendusmaterjalide ühilduvuse kontrollimiseta, termilise tsüklilisuse mõju ignoreerimine tihendi kokkusurumisele ja niidipingele, kombineeritud keskkonnakoormuse (soojus pluss kemikaalid või vibratsioon) arvestamata jätmine ning süsteemi täieliku temperatuuriklassi, sealhulgas kaablite ja korpuse, valideerimata jätmine. Nendest vigadest õppimine hoiab ära nende kordumise teie rakendustes.

Viga 1: ebapiisav temperatuuri hindamine

Viga:

• Õhutemperatuuri mõõtmine pinnatemperatuuri asemel
• Tegelike mõõtmiste asemel nimesildi nimiväärtuste kasutamine
• Temperatuuripiikide ignoreerimine konkreetsete protsesside ajal
• Päikesekütte arvestamata jätmine välitingimustes

Tagajärjed:

• Kaablifiltrid rikuvad enneaegselt termilise koormuse tõttu
• Tihendid sulavad või lagunevad, ohustades IP-klassifikatsiooni.
• Ohutusriskid avatud juhtmete tõttu
• Kallid erakorralised asendused ja seisakud

Lahendus:

• Kasutage infrapunatermomeetrit tegelikel paigalduspindadel
• Andmelogi temperatuurid täielike protsessitsüklite jooksul
• Lisada 20-30 °C ohutusvaru maksimaalsele täheldatud temperatuurile
• Arvestada hooajalisi erinevusi ja halvimaid stsenaariume.

Viga 2: sobimatud tihendusmaterjalid

Viga:

• Kõrgtemperatuurse korpuse materjali määramine koos standardtihenditega
• Eeldades, et kõik tootesarja tihendid on sama temperatuuriklassifikatsiooniga.
• Tihendusmaterjali kontrollimata jätmine tootja dokumentatsioonis
• Üldiste “kõrge temperatuuriga” spetsifikatsioonide kasutamine ilma materjali üksikasjadeta

Tagajärjed:
Marcuse terasetehases esines täpselt selline probleem - messingist kaablifiltrid koos nitriiltihenditega, mis olid mõeldud “kõrgetele temperatuuridele”, ebaõnnestusid 150 °C juures, sest nitriiltihendid olid mõeldud ainult 100 °C juures, kuigi messingist korpus pidas vastu 150 °C juures.

Lahendus:

• Kontrollida tihendusmaterjali spetsifikatsiooni eraldi korpuse materjalist
• Taotleda tootjalt materjalisertifikaate
• Ristviited tihendusmaterjalide temperatuuriklassidele
• Hankedokumentides tuleb täpsustada nii korpuse kui ka pitseri materjalid.

Viga 3: Termilise tsükli mõju eiramine

Viga:

• Valimine ainult maksimaalse temperatuuri alusel
• Paisumis- ja kokkutõmbumistsüklitega arvestamata jätmine
• Temperatuuritsüklist tuleneva lõtvumise eiramine
• Puudub korduvkinnitusnõuete planeerimine.

Tagajärjed:

• Keermed lõdvenevad aja jooksul, ohustades tihendit
• Tihendi kokkusurumine väheneb tsüklilisuse korral
• IP-klassifikatsioon väheneb ilma nähtava rikketa
• Vee sissetung jahutustsüklite ajal

Lahendus:

• Määrata termotsükliliseks töötamiseks ettenähtud kaablipaigaldised
• Rakendada perioodilise kontrollimise ja korduvkinnituse ajakava
• Kasutage niidilukustusühendeid, mis on määratud temperatuurile
• Kaaluge vedruga koormatud konstruktsioone, mis säilitavad kokkusurumise

Viga 4: ebatäielik süsteemi spetsifikatsioon

Viga:

• Ainult kaablifiltri määramine ilma kaabli ühilduvuse kontrollimiseta
• Korpuse temperatuuri mitte kontrollimine
• Keermete tihendusmaterjali temperatuuripiirangute eiramine
• Sisekomponentide nimiväärtuste kontrollimata jätmine

Tagajärjed:

• Kaabli mantel sulab, kuigi kaabli tihend jääb ellu
• Korpuse tihendid ebaõnnestuvad, eirates kaablipaigaldise IP-klassifikatsiooni
• Keermetihendaja laguneb, põhjustades lekkeid
• Siseühendused ebaõnnestuvad soojusülekandest

Lahendus:

• Loo täielik materjalinimekiri koos temperatuuriklassidega
• Kontrollida iga ühendussüsteemi komponenti
• Määrake sobiva isolatsiooniga kõrge temperatuuriga kaablid.
• Kasutage läbivalt ühilduvaid keermete tihendeid ja tihendeid.

Viga 5: liigne spetsifikatsioon ja kulude raiskamine

Viga:

• Äärmiselt kõrge temperatuuriga materjalide määramine mõõdukate rakenduste jaoks
• Roostevabast terasest kasutamine seal, kus piisaks nikeldatud messingist.
• PTFE-tihendite valimine, kui silikoon toimiks adekvaatselt.
• nõuetekohase tasuvusanalüüsi tegemata jätmine

Tagajärjed:

• Ebavajalik kulude kasv (2-3× suurem kui vaja).
• Eelarvepiirangud sunnivad kompromisse tegema mujal
• Pikemad tarneajad erimaterjalide jaoks
• Vähenenud konkurentsivõime projektide pakkumismenetluses

Lahendus:

• Vastavad spetsifikatsioonid täpselt tegelikele nõuetele
• Kasutage astmelist lähenemist: tavaline, mõõdukas, kõrge, äärmuslik temperatuur.
• Võtta arvesse omandi kogukulu, mitte ainult komponentide maksumust.
• Konsulteerige kogenud tarnijatega rakendusspetsiifiliste soovituste saamiseks

Bepto aitab klientidel neid vigu vältida üksikasjalike rakendusküsimustike ja tehnilise toe abil. Oleme välja töötanud temperatuuri rakendusjuhendi, mis läbib valikuprotsessi süstemaatiliselt, tagades nõuetekohase spetsifikatsiooni ilma liigse inseneritööta. 😊

Kokkuvõte

Kaablifiltrite valimine kõrge temperatuuriga keskkondadesse nõuab tegelike töötingimuste süstemaatilist hindamist, hoolikat materjali valikut nii korpuse kui ka tihendi komponentide jaoks, nõuetekohast spetsifikatsioonide sobivust koos piisavate ohutusvarudega ning põhjalikku süsteemi ühilduvuse kontrollimist. Temperatuuriklassifikatsioonid ulatuvad mõõdukatest (100-150 °C), mis nõuavad messingist või nikeldatud messingist EPDM- või silikoontihendeid, kuni äärmuslikesse (200-300 °C+), mis nõuavad roostevabast terasest 316 koos PTFE-tihenditega. Kriitilised valiku tegurid ulatuvad temperatuuriklassifikatsioonist kaugemale, hõlmates niidi ühilduvust, soojuspaisumise kohandamist, pingevabastuse toimivust ja kogukulude analüüsi. Tavalisi vigu - ebapiisav temperatuuri hindamine, sobimatud tihendusmaterjalid, termilise tsüklilisuse eiramine, süsteemi puudulikud spetsifikatsioonid ja liigsed spetsifikatsioonid - saab vältida nõuetekohase mõõtmise, dokumentatsiooni läbivaatamise ja eksperdi konsultatsiooni abil. Bepto toodab kõrge temperatuuriga kaablifiltreid messingist, roostevabast terasest 304/316 ja spetsiaalsetest materjalidest, mille tihendusvariandid ulatuvad EPDMist PTFE-ni ja mis on sertifitseeritud vastavalt ISO9001, IATF16949 ja IP68 standarditele ning on varustatud täieliku temperatuuri valideerimise dokumentatsiooniga. Olenemata sellest, kas te kaitsete kaableid terasetehase ahjualal või suunate ühendusi naftakeemia töötlemisüksuses, tagab õige kõrge temperatuuriga kaablifiltrite valik ohutuse, usaldusväärsuse ja pikaajalise kuluefektiivsuse teie kõige nõudlikumates rakendustes.

Korduma kippuvad küsimused kõrge temperatuuriga keskkondade kaablifiltrite kohta

1. Mõista EMI-varjestuse põhimõtteid ja seda, kuidas see takistab elektrilist müra. ↩

2. Õppige tundma soojuspaisumise määratlust ja seda, kuidas seda erinevate materjalide puhul arvutatakse. ↩

3. Vaadake läbi FKM (Viton) elastomeeride tehnilised näitajad ja keemiline vastupidavus. ↩

4. Saate selge juhendi ATEXi ja IECExi standardite kohta, mis käsitlevad plahvatusohtlikes keskkondades kasutatavaid seadmeid. ↩
