Juhend elektrikarbi kaabli sisselaskeplaatide kohta (Gland Plates)

Kujutage ette, et avastate, et teie ideaalselt projekteeritud elektripaigaldiskapp ei mahuta teie projekti jaoks vajalikke erinevaid kaablisuurusi. Te seisate silmitsi kas kulukate eritellimusel tehtavate muudatustega või kompromissiga IP-klasside osas, mis võivad ohustada kogu teie paigaldise ohutust ja toimivust.

Kaablipaigaldusplaadid, mida nimetatakse ka tihendusplaatideks, on modulaarsed paigalduslahendused, mis pakuvad korrastatud, suletud kaablipaigalduspunkte elektrikappidele, säilitades samal ajal IP-klassi ja võimaldades paindlikke kaablijuhtimiskonfiguratsioone. Need olulised komponendid muudavad tavalised korpuse avad professionaalseteks, ilmastikukindlateks kaabli sisselaskesüsteemideks, mis mahutavad mitmeid erineva suurusega kaabliklemmid.

Alles eelmisel nädalal aitasin ma Marcusel, elektritööde ettevõtjal Manchesteris, Ühendkuningriigis, lahendada kriitilise väljakutse. Tema meeskond paigaldas veepuhastusjaama juhtpaneele, kuid standardse korpuse avad ei suutnud mahutada nende segatud toitekaableid, juhtkaableid ja kiudoptilisi kaableid. Meie kohandatud tihenduskatted päästsid tema projekti ajakava ja tagasid tema kliendi nõutud IP65 kaitse. Las ma näitan teile, kuidas saavutada sarnaseid tulemusi! 😊

Sisukord

• Mis on kaabli sisselaskeplaadid ja kuidas need töötavad?
• Millised tüüpi gland-plaadid on saadaval?
• Kuidas valida õige kaabli sisselaskeplaat?
• Millised on paigaldamise parimad tavad?
• Milliseid tavalisi probleeme lahendavad gland-plaadid?
• Kabelisisendplaatide kohta korduma kippuvad küsimused

Mis on kaabli sisselaskeplaadid ja kuidas need töötavad?

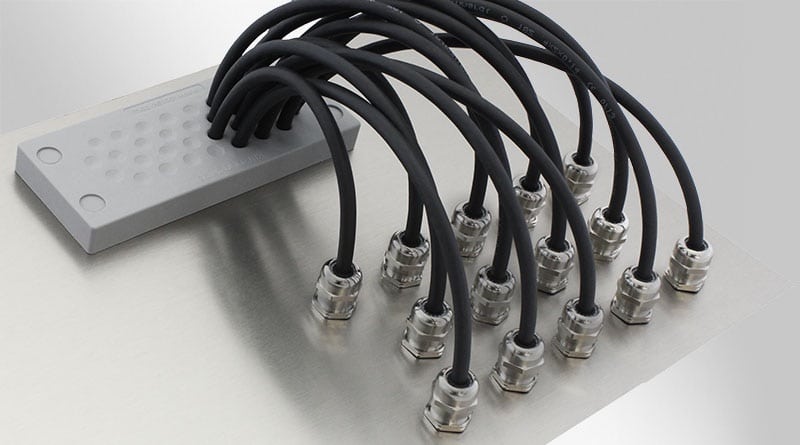

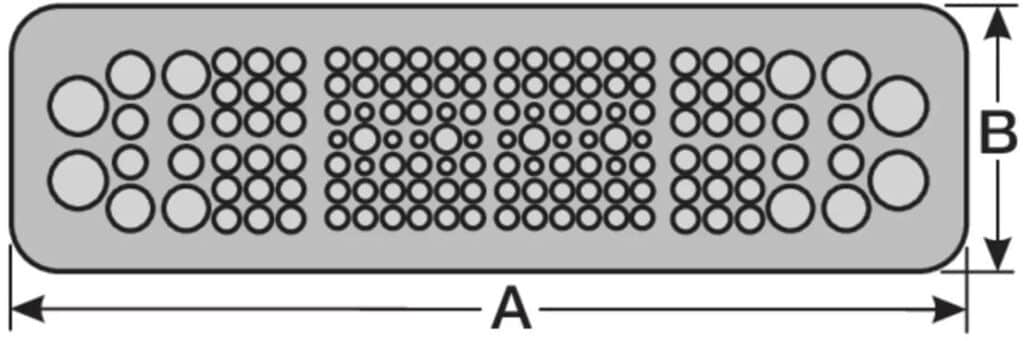

Kaabli sisselaskeplaadid on eelnevalt töödeldud paigalduspaneelid, mis sobivad elektripaigaldise avadesse ja pakuvad mitmeid keermestatud auke kaabliklemmidele, säilitades samal ajal paigaldise IP-klassifikatsiooni ja struktuurilise terviklikkuse.

Mõelge kaabli sisselaskeplaatidele kui oma kaablihaldussüsteemi organiseeritud alusele. Selle asemel, et puurida juhuslikke auke oma kallisse korpusesse, pakuvad need plaadid professionaalset, tehniliselt läbimõeldud lahendust, mis mahutab mitu kaabli sisselaskeava, säilitades samal ajal ilmastikukindla tihenduse.

Põhilised disainielemendid

Paigaldusliides: Kaabli sisselaskeplaadid on varustatud täpselt lõigatud servadega, mis sobivad standardse korpuse avade või kohandatud avadega. Paigaldussüsteem sisaldab tavaliselt järgmist:

• Pidevad tihendite sooned IP-klassiga tihendamiseks
• Kinnitusaugude paigutus turvaliseks mehaaniliseks kinnitamiseks
• Konstruktsioonikoormuste jaoks projekteeritud materjali paksus

Kaablitihendi augud: Igal plaadil on mitu keermestatud auku, mis on mõõdetud standardse kaabliklemmide keermete jaoks:

• Metriline keermestamine: M12, M16, M20, M25, M32, M40, M50
• NPT keermestamine: 1/2″, 3/4″, 1″, 1-1/4″, 1-1/2″, 2″
• PG keermestamine¹: PG7, PG9, PG11, PG13,5, PG16, PG21, PG29

Tihendussüsteem: Professionaalsed tihenduskilbid sisaldavad mitut tihendustaset:

• Esmane tihend plaatide ja korpuse vahel
• Teisese tihendid iga kaabli läbiviigu liidesel
• Tühjade aukude jaoks mõeldud tühjad pistikud

Materjalide konstruktsiooni valikud

Bepto toodab kaabli sisselaskeplaate materjalidest, mis on valitud vastavalt konkreetsetele keskkonnanõuetele:

Materjal	Rakendused	Peamised eelised
Pehme teras	Siseruumides tööstuslik	Kulukohane, värvitav
Roostevaba teras 304	Toiduainete töötlemine, puhtad ruumid	Korrosioonikindel, hügieeniline
Roostevaba teras 316L	Mere-, keemiatehased	Suurepärane korrosioonikindlus
Alumiinium	Väljas olevad rajatised	Kerge, loomulikult korrosioonikindel
Klaaskiud (GRP)	Plahvatusohtlik atmosfäär	Mittejuhtiv, ATEX-i nõuetele vastav

IP-klassifikatsiooni säilitamine

Kvaliteetsed kaabli sisselaskeplaadid säilitavad või parandavad teie korpuse IP-klassifikatsiooni spetsiaalselt projekteeritud tihendussüsteemide abil. Meie plaadid on testitud, et IP66/IP67 standardid², tagades kaitse järgmiste asjade eest:

• Tolmu sissetung (IP6X klass)
• Kõrgsurve veejoad (IPX6)
• Ajutine vee alla jäämine (IPX7, kui vaja)

Millised tüüpi gland-plaadid on saadaval?

Kaabli sisselaskeplaadid on saadaval standardkonfiguratsioonides, kohandatud paigutustes ja spetsiaalsetes disainides, sealhulgas ühe suurusega plaadid, mitme suurusega plaadid, tühjad plaadid kohapealseks puurimiseks ja ohtlikele aladele mõeldud rakenduspõhised lahendused.

Standardkonfiguratsiooni plaadid

Ühe suurusega taldrikud: Mõeldud rakendustele, mis nõuavad mitut sama läbimõõduga kaablit:

• 4-auguga M20 plaadid juhtkaabli rakenduste jaoks
• 6-auguga M25 plaadid elektrienergia jaotamiseks
• 8-auguga M16 plaadid andurivõrkudele
• 12-auguga M12 plaadid automatiseerimissüsteemidele

Mitme suurusega plaadid: Üks lahendus erinevate kaabli läbimõõtude jaoks:

• Segatud M16/M20/M25 konfiguratsioonid
• Toite- ja juhtkaablite kombinatsioonid
• Kiudoptilise ja vasekaabli integratsioon
• Tulevased laiendamisvõimalused tühjade aukudega

Spetsiaalsed rakendusplaadid

Ohtliku ala märgistused: ATEX- ja IECEx-sertifikaadiga³ plahvatusohtlikes keskkondades:

• Ex d (tulekindlad) klassid tsooni 1 rakenduste jaoks
• Ex e (suurendatud ohutus) tsooni 2 paigaldiste jaoks
• Konkreetsete gaasirühmade materjalide sertifikaadid
• Temperatuuriklassid (T1–T6)

Mereplaadid: DNV GL sertifitseeritud⁴ merenduse rakenduste jaoks:

• 316L roostevabast terasest konstruktsioon
• Suurendatud korrosioonikindlus
• Vibratsioonikindlad paigaldussüsteemid
• Soolavee pihustamise katse vastavus

Toidukõlblikud plaadid: Vastab 3A sanitaarnõuetele:

• Elektropooleeritud pinnad
• Lõhedevabad disainilahendused
• Lihtne puhastamine
• FDA poolt heaks kiidetud materjalid

Kohandatud insenerilahendused

Meie inseneride meeskond projekteerib regulaarselt spetsiaalselt kohandatud plaate unikaalsete rakenduste jaoks. Viimased näited hõlmavad:

Taastuvenergia: Päikesepaneelide inverterplaadid spetsiaalsete maandusnõuetega ja EMC-varjestusnõuetega.

Transport: Raudtee signaalikastid, mis nõuavad spetsiifilist kaabli paigaldust ja vibratsioonikindlust.

Töötlev tööstus: Keemiatehaste rakendused, millel on eksootilised materjalinõuded ja erisertifikaadid.

Tühjad plaadid kohandamiseks kohapeal

Välitingimustes kasutatavad valikud: Tugevad plaadid, mis võimaldavad kohapeal auke puurida:

• Eelnevalt märgitud aukude keskpunktid tavaliste konfiguratsioonide jaoks
• Täpsuse tagamiseks kaasas puurimissablonid
• Standardse augusaagide jaoks optimeeritud materjali paksus
• Tihendi soonte ühilduvus säilitatud

See paindlikkus osutus hindamatuks Yuki jaoks, kes on süsteemiintegrator Osakas, Jaapanis. Tema automatiseeritud pakendamisliin vajas unikaalset kaablisuuruste kombinatsiooni, mida ükski standardplaat ei suutnud pakkuda. Meie tühjad roostevabast terasest plaadid võimaldasid tema meeskonnal luua täpselt vajaliku konfiguratsiooni, säilitades samal ajal IP65 kaitse toiduainete töötlemise keskkonnas.

Kuidas valida õige kaabli sisselaskeplaat?

Optimaalse kaabli sisselaskeplaadi valimiseks tuleb analüüsida kaablivarustust, korpuse spetsifikatsioone, keskkonnatingimusi ja tulevasi laiendamisvajadusi, et tagada sobivus, tihenduse toimivus ja pikaajaline töökindlus.

1. samm: kaabli inventuuri analüüs

Kaablite arv ja mõõtmedDokumenteerige kõik kaablid, mis sisenevad teie korpusesse:

• Toitekaablid nende tegeliku välisläbimõõduga
• Juhtkaablid, sealhulgas kõik kaablipakid ja kaablikanalid
• Side kaablid (Ethernet, kiudoptika, jadakaabel)
• Tulevased laiendamisvajadused (lisada 20–30% varuvõimsust)

Kaabli tüübiga seotud kaalutlused: Erinevatel kaabelitüüpidel on spetsiifilised nõuded:

• Soomustatud kaablid: Vajalikud suuremad liitmikud soomuskatte ühendamiseks
• Fiiberoptiline: Vajalikud on õrnad painde raadiuse kaalutlused
• Kõrgsagedussignaalid: Võib vaja minna EMC kaabli läbiviigud
• Ohtliku ala kaablid: Tuleb kasutada sertifitseeritud plahvatuskindlaid tihendeid.

2. samm: Korpuse ühilduvuse hindamine

Knockout-suuruse kontrollimine: Mõõtke oma korpuse avade suurused:

• Standardmõõdud: läbimõõdud 54 mm, 80 mm, 108 mm, 142 mm
• Kohandatud avad: Esitage kohandatud plaatide täpsed mõõtmed
• Seina paksus: mõjutab tihendi valikut ja poltide pikkust

Materjali ühilduvus: Sobita plaadi materjal korpusega:

• Terasest katted terasest korpuste jaoks (galvaaniline ühilduvus)
• Roostevaba teras roostevabade korpuste jaoks
• Alumiiniumplaadid alumiiniumkorpuste jaoks
• Isolatsioonitihendid materjalide segamisel

3. samm: keskkonnategurite analüüs

IP-klassifikatsiooni nõuded: Määrake vajalikud kaitsetasemed:

• IP54: Põhiline tolmu- ja pritsmekaitse
• IP65: Täielik tolmukaitse, veesurve vastupidavus
• IP66: Kõrgsurve veejoa kaitse
• IP67: Ajutine vee alla jäämise kaitse
• IP68: Pidev sukeldumisvõime

Temperatuuriga seotud kaalutlused: Valige materjalid töötingimuste jaoks:

• Standard: -20 °C kuni +80 °C enamiku rakenduste puhul
• Laiendatud: -40 °C kuni +120 °C äärmuslikes keskkondades
• Kõrge temperatuur: spetsiaalsed materjalid +150 °C+ rakenduste jaoks

Keemiline kokkupuude: Hinnake võimalikku keemilist kokkupuudet:

• Kerge tööstus: Standardne teras kaitsekattega
• Keemiline töötlemine: vähemalt 316L roostevaba teras
• Agressiivsed kemikaalid: Hastelloy või spetsiaalsed sulamid

4. samm: Sertifitseerimisnõuded

Ohtlike piirkondade klassifikatsioonid: Sobitage sertifikaadid oma tsooni nõuetega:

• ATEX: Euroopa plahvatusohtliku keskkonna direktiiv
• IECEx: Rahvusvaheline elektrotehnika komisjon
• UL/CSA: Põhja-Ameerika ohutusstandardid
• KOSHA: Korea tööohutusstandardid

Tööstusspetsiifilised standardid: Arvestage eritingimustega:

• Marine: DNV GL, ABS, Lloyd’s Register
• Raudtee: EN 50155, AREMA standardid
• Autotööstus: IATF 164949 kvaliteedinõuded
• Meditsiiniline: FDA, ISO 13485 vastavus

Valikumatriisi näide

Taotlus	Plaadi suurus	Ava konfiguratsioon	Materjal	IP-klassifikatsioon
Juhtpaneel	108 mm	6x M20, 2x M25	Teras	IP65
Mereelektroonika	142 mm	4x M16, 4x M20	316L SS	IP67
Ohtlik ala	80 mm	4x M20	316L SS	IP66 Ex d
Toiduainete töötlemine	108 mm	8x M16	316L SS	IP69K5

Millised on paigaldamise parimad tavad?

Kaabli sisselaskeplaadi nõuetekohane paigaldamine nõuab süstemaatilist ettevalmistust, õige tihendi valikut, täpset joondamist ja määratud pingutusmomendi väärtuste järgimist, et tagada optimaalne tihendus ja pikaajaline töökindlus.

Paigaldamiseelne ettevalmistus

Korpuse ettevalmistamine: Veenduge, et paigalduspind on valmis:

• Puhasta kõik pinnad värvist, roostest ja prahist.
• Siluge eemaldamisel tekkinud ebatasasused
• Kontrollige, kas ava mõõtmed vastavad plaadi spetsifikatsioonidele.
• Kontrollige tasasust sirge joonlauaga.

Komponentide kontrollimine: Kontrollige enne paigaldamist kõiki osi:

• Kontrollige plaati transpordikahjustuste või defektide suhtes.
• Kontrollige tihendi materjali ja mõõtmeid
• Kontrollige poltide arvu, pikkust ja kvaliteeti.
• Kinnitage kaabli läbiviigu ühilduvus

Tihendi valik ja paigaldamine

Materjali valik: Valige tihendid vastavalt rakenduse nõuetele:

• EPDM: Üldotstarbeline, ilmastikukindel (-40 °C kuni +120 °C)
• Nitriil (NBR): Õlikindel, tööstuslikud rakendused
• Viton (FKM): Kemikaalidele vastupidav, kõrge temperatuur
• Silikoon: Toiduainetele sobiv, äärmuslik temperatuurivahemik

Paigaldustehnika: Õige tihendi paigaldamine on väga oluline:

• Puhasta tihendi soon põhjalikult
• Kandke peale õhuke kiht sobivat hermeetikku, kui see on ette nähtud.
• Paigaldage tihend ilma venitamata või kokku surumata.
• Tagage täielik soonte täitmine ilma kattumiseta

Paigaldusjuhend

Ühtlustamisprotsess: Saavutage täiuslik taldriku paigutus:

1. Kuiv sobivus: Kontrollige plaadi sobivust ilma tihendita, et veenduda õiges paigalduses.
2. Tihendi paigaldamine: Aseta tihend soonde ilma keeramata
3. Plaadi paigutus: Joondage plaat hoolikalt, et vältida tihendi nihkumist.
4. Esmane poltide paigaldamine: Enne pingutamist keerake kõik poldid käsitsi kinni.

Pöördemomendi järjekord: Järgige õiget pingutusmustrit:

• Kasutage tähe- või ristmustrit, et tagada ühtlane rõhu jaotumine.
• Rakenda pöördemomenti 3 etapis: 25%, 75%, 100% vastavalt spetsifikatsioonile.
• Tüüpilised pöördemomendi väärtused: 8–12 Nm M6-kruvide puhul, 15–20 Nm M8-kruvide puhul
• Kontrollige pöördemomenti uuesti 24 tunni pärast, kui see on määratud.

Kaabli läbiviigu paigaldamine

Keermestamise ettevalmistus: Tagage puhtad ja korralikud keermestused:

• Jälgi vajadusel plaadi keermete sobivust sobiva kraaniga.
• Kandke keermete tihendusainet ainult juhul, kui see on ette nähtud (paljud tihendid on tihendatud O-rõngastega).
• Kõik mutrid tuleb käivitada käsitsi, et vältida keermete rikkumist.

Tihendamise kontrollimine: Kontrollige, et tihendid on korralikult suletud:

• Pingutage tootja poolt määratud pöördemomendiga
• Kontrollige tihendi survet, ilma seda liiga tugevasti kinni keeramata.
• Kontrollige, kas kaabli pingetustuse kinnitus on õige.

Kvaliteedikontrolli kontrollimine

Visuaalne kontroll: Tehke põhjalik visuaalne kontroll:

• Ühtlane tihendi surumine kogu ümbermõõdu ulatuses
• Tihendi materjalil ei ole lünki ega väljasurumist
• Kõik poldid on õigesti paigaldatud ja pingutatud
• Kaablitihendid on õigesti paigaldatud ja tihendatud

Funktsionaalne testimine: Kontrollige paigalduse toimivust:

• Survekatse: Kui rakendus seda nõuab
• Järjepidevuse test: Maanduse/ühenduse kontrollimiseks
• IP-klassifikatsiooni test: Välistingimustes kasutamiseks mõeldud veepihustuskatsetus

Milliseid tavalisi probleeme lahendavad gland-plaadid?

Kaabli sisselaskeplaadid kõrvaldavad tavalised paigaldusprobleemid, sealhulgas ebapiisava kaabli läbilaskevõime, halva ilmastikukindluse, raskesti ligipääsetava hoolduse, ohutusstandardite mittevastavuse ja kulukate kohandatud korpuse muudatustega seotud probleemid.

Võimsuse ja organisatsiooni väljakutsed

Ebapiisavad kaabli sisselaskeavad: Standardkapslid pakuvad sageli piiratud läbiviiguvalikuid, mis ei vasta tegelikele kaablinõuetele. Kaabli sisselaskeplaadid lahendavad selle probleemi järgmiselt:

• Mitme organiseeritud sissepääsu pakkumine ühe ava kaudu
• Erinevate kaabeldiameetrite tõhus mahutamine
• Võimaldab tulevast laiendamist ilma korpuse muutmiseta
• Professionaalse välimuse ja kättesaadavuse säilitamine

Kaablihalduse kaos: Ilma nõuetekohase korralduseta muutuvad kaabli sissetulekud hoolduse õudusunenäoks. Gland-plaadid pakuvad:

• Loogiline kaabli paigaldamine ja identifitseerimine
• Ühtlane vahekaugus õige painde raadiuse saavutamiseks
• Lihtne juurdepääs veaotsinguks ja muudatuste tegemiseks
• Hoolduse ajal väheneb kaabli kahjustumise oht

Keskkonnakaitse küsimused

Ohustatud IP-reitingud: Põllul puuritud augud kahjustavad sageli ümbriste terviklikkust. Professionaalsed tihendusklaasid tagavad:

• Säilitatud või parandatud IP-klassid
• Järjepidev tihendamisvõime
• Pikaajaline ilmastikukindel kaitse
• Paigaldusstandardite järgimine

Korrosioon ja materjalide ühilduvusErinevate metallide segamine põhjustab galvaanilist korrosiooni. Meie materjalivalik hoiab ära:

• Komponentidevaheline elektrolüütiline korrosioon
• Enneaegne plommi rike
• Struktuuriline lagunemine
• Kallis enneaegne asendamine

Regulatiivse vastavuse väljakutsed

Ohutusstandardite rikkumised: Ebaõiged kaabli sisselasked võivad rikkuda ohutusnõudeid. Sertifitseeritud tihenduskapslid tagavad:

• ATEX-vastavus ohtlikes piirkondades
• UL/CSA heakskiit Põhja-Ameerika paigaldiste jaoks
• Laevade pardal kasutatavate seadmete mere sertifikaadid
• Tööstusharu spetsiifiliste standardite järgimine

Selle suurepärase näite pakkus Hassan, Abu Dhabi naftakeemiatehase ohutusjuht. Tema hooldusmeeskond oli aastaid puurinud auke plahvatuskindlatesse kaitsekestadesse, teadmata, et see tühistab nende ATEX-sertifikaadid. Kui ohutusinspektor kohale saabus, pakkusime talle ATEX-sertifikaadiga hädaplaate, mis taastasid vastavuse nõuetele ja hoidsid ära kuluka seisaku. Inspektor oli muljetunud meie professionaalsest paigaldusest ja põhjalikust dokumentatsioonist.

Kulude ja aja efektiivsuse probleemid

Kallid kohandatud muudatused: Traditsioonilised lahendused nõuavad sageli:

• Kohandatud korpuse valmistamine
• Pikemad tarneajad
• Kõrgemad materjalikulud
• Spetsialiseeritud paigaldustööd

Hoolduse kättesaadavus: Halva kaabli sisselaske konstruktsiooni tagajärjed:

• Raskendatud juurdepääs veaotsingule
• Pikendatud seisak muudatuste tegemiseks
• Kõrgemad hooldustööjõukulud
• Teenuse vigade suurenenud risk

Tulevikukindlad lahendused

Süsteemi laiendamise paindlikkus: Gland-plaadid pakuvad:

• Varukohad tulevaste kaablite jaoks
• Lihtne ümberkonfigureerimise võimalus
• Standardiseeritud varuosad
• Skaalautuvad disainilahendused

Tehnoloogia uuendamine Majutus: Süsteemide arenedes võimaldavad gland-plaadid:

• Uute kaabelitüüpide integreerimine
• Erinevate ühendustüüpide mahutamine
• Kohandamine muutuvate IP-klassifikatsiooni nõuetega
• Vastavus ajakohastatud ohutusstandarditele

Kokkuvõte

Kaabli sisselaskeplaadid on professionaalne ja kulutõhus lahendus elektripaigaldiste kaabli sisselaskeavade korraldamiseks ja kaitsmiseks, säilitades samal ajal olulised IP-klassid ja ohutussertifikaadid. Olgu tegemist tavaliste tööstusrakendustega või spetsiaalsete keskkondadega, mis nõuavad ATEX-sertifikaati, õige tihendplaadi konfiguratsioon võib muuta keerulise paigalduse usaldusväärseks ja hooldatavaks süsteemiks.

Bepto on aidanud tuhandetel klientidel üle maailma lahendada kaabli sissetuleku probleeme oma laia standard- ja eritellimusel valmistatud tihenduskilpide valikuga. Meie inseneride meeskond mõistab, et iga rakendus on unikaalne, ja me oleme pühendunud pakkuma lahendusi, mis vastavad teie spetsiifilistele nõudmistele, pakkudes samal ajal erakordset väärtust ja jõudlust.

Pidage meeles, et investeerimine kvaliteetsetesse kaabli sisselaskeplaatidesse tasub end ära süsteemi töökindluse, hoolduse efektiivsuse ja regulatiivsete nõuete täitmise näol. Võtke aega, et oma nõuded põhjalikult analüüsida, valida sobivad materjalid ja konfiguratsioonid ning järgida õigeid paigaldusprotseduure, et saavutada optimaalne pikaajaline töökindlus.

Kabelisisendplaatide kohta korduma kippuvad küsimused

1. Vaata Saksa keermestandardi “Panzer-Gewinde” (PG) tehnilist diagrammi ja ajalugu. ↩

2. Õppige, mida tähendavad IP (Ingress Protection) klassid ja kuidas IP66 ja IP67 klassid testitakse. ↩

3. Mõista ATEX- ja IECEx-direktiive, mis käsitlevad potentsiaalselt plahvatusohtlikes keskkondades kasutatavaid seadmeid. ↩

4. Tutvuge DNV GL standardite ja tüübikinnitusprotsessiga merendus- ja avamere seadmete jaoks. ↩

5. Saage selge määratlus IP69K-klassifikatsioonist kõrgsurve- ja kõrgtemperatuuriliste pesemisrakenduste jaoks. ↩
