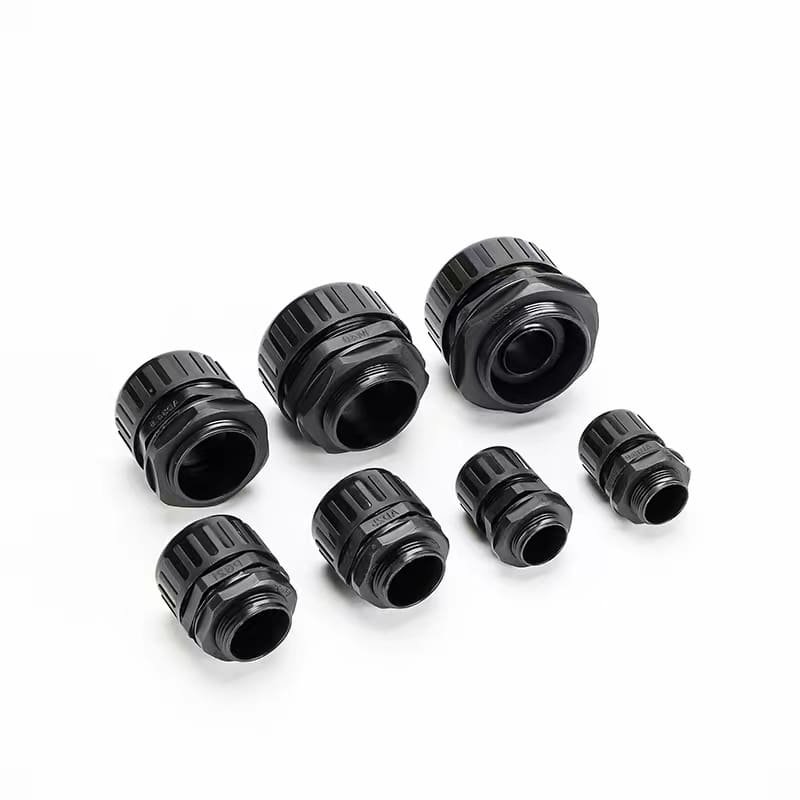

Conector para conductos corrugado de nailon, IP68 Hermético a líquidos

Conector para conductos corrugado de nailon, IP68 Hermético a líquidos

Nuestra Conector para tubo corrugado de nailon proporciona un cierre estanco a líquidos seguro, IP68-10 bar. Su potente diseño de sujeción garantiza un rendimiento estanco dinámico 100% para tubos flexibles en cualquier entorno.

Parámetros técnicos

Tipo de producto: Conector / Racor para tubo corrugado de nylon
Material del cuerpo (Partes A, C, F): Nylon PA66
Junta y arandela (piezas B, D): Caucho EPDM
Grado de protección: IP68 - 10 Bar
Temperatura estática: -40°C a 100°C (a corto plazo hasta 120°C)
Temperatura dinámica: -20°C a 80°C (a corto plazo hasta 100°C)
Tipos de rosca: Métrica, PG, G(PF)
Aplicación: Para tubos flexibles corrugados

Características principales

Potente cierre hermético: Diseñado con un anillo de sujeción de alta compresión que proporciona un sellado dinámico impermeable y hermético 100% en conductos corrugados.
Protección de barras IP68-10: Ofrece el máximo nivel de protección certificada contra el polvo y los chorros de agua a alta presión, garantizando la integridad de la conexión en los entornos más exigentes.
Alivio de tensiones elevadas: El diseño especial de las garras de sujeción y la junta proporciona una fuerza de agarre excepcional, bloqueando con seguridad el conducto frente a fuertes fuerzas de tracción.
Nylon duradero PA66 Material: Fabricado con nailon PA66 de alta calidad para ofrecer una excelente resistencia mecánica, resistencia a los impactos y durabilidad a largo plazo.
Amplia resistencia química: Resistente a la sal, ácidos débiles, alcohol, aceite, grasa y disolventes comunes, adecuado para diversas aplicaciones industriales.
Gama completa de roscas: Disponibles en roscas métricas, PG y G(PF) para satisfacer los requisitos de diversos equipos internacionales.

Modelo	Tuberías alojadas	Hilo	Rosca D.E. Cl(mm)	Longitud de rosca C2(mm)
M12-10	AD 10	M12*1.5	12	9
M16-NC13	AD 13	M16*1.5	16	10
M16-NC13L	AD 13	M16*1.5	16	15
M16-NC15.8	AD 15.8	M16*1.5	16	15
M20-NC15.8		M20*1.5	20	10
M20-NC15.8L		M20*1.5	20	15
M22-NC15.8		M22*1.5	22	15
M25-NC15.8		M25*1.5	25	15
M16-NC18.5		M16*1.5	16	15
M20-NC18.5	AD 18.5	M20*1.5	20	10
M20-NC18.5		M20*1.5	20	15
LM22-NC18.5		M22*1.5	22	15
M16-NC21.2	AD21.2	M16*1.5	16	15
M20-NC21.2		M20*1.5	20	15
M25-NC21.2		M25*1.5	25	10
M25-NC21.2L		M25*1.5	25	15
M25-NC25	AD25	M25*L5	25	15
M25-NC28.5	AD 28.5	M25*1.5	25	15
M32-NC34.5	AD 34,5	M32*1.5	32	15
M40-NC42.5	AD 42,5	M40*L5	40	15
M5O-NC42.5	AD 42,5	M50*1.5	50	15
M5O-NC48.5	AD48.5	M50*L5	50	15
M5O-NC54.5	AD 54.5	M50*1.5	50	25
M63-NC54.5	AD 54.5	M63*1.5	63	25
PG7-NC10	AD 10	PG7	12.5	9
PG9-NC10	AD 10	PG9	15.2	10
PG9-NC13	AD 13	PG9	15.2	10
PG11-NC13	AD 13	PG11	18.6	10
PG11-NC15.8	AD 15.8	PG11	18.6.	10
PG13.5-NC15.8		PG13.5	20.4	10
PG16-NC15.8		PG16	22.5	10.8
PG13.5-NC18.5	AD 18.5	PG13.5	20.4	10
PG16-NC18.5	AD 18.5	PG16	22.5	10.8
PG16-NC21.2	AD21.2	PG16	22.5	10.8
PG21-NC21.2	AD21.2	PG21	28.3	13
PG21-NC25	AD25.0	PG21	28.3	13
PG21-NC28.5	AD28.5	PG21	28.3	13
PG29-NC34.5	AD34.5	PG29	37	13
PG36-NC42.5	AD42.5	PG36	47	15
PG42-NC42.5	AD42.5	PG42	54	16
PG42-NC48.0	AD48.0	PG42	54	16
PG48-NC54.5	AD54.5	PG48	59.3	26
PF1/4-NC10	AD 10	G(PF)1/4″	13.1	9
PF3/8-NC13	AD 13	G(PF)3/8″	16.6	15
PF1/2-NC15.8	AD15.8	G(PF)1/2″.	20.9	15
PF1/2-NC18.5	AD 18.5	G(PF)1/2″.	20.9	15
PF1/2-NC21.2	AD21.2	G(PF)1/2″.	20.9	15
PF3/4-NC21.2	AD21.2	G(PF)3/4″.	26.4	15
PF3/4-NC28.5	AD28.5	G(PF)3/4″.	26.4	15
PF1-NC34.5	AD28.5	G(PF)1″	33.2	15
PF11/4-NC42.5	AD 34,5	G(PF)1-1/4″.	41.9	15
PF11/2-NC54.5	AD42.5	G(PF)1-1/2″.	48	15
PF2-NC54.5	AD54.5	G(PF)2″	60	26
