Introducción
Las temperaturas extremas pueden destruir incluso las instalaciones de prensaestopas más robustas, convirtiendo sistemas de sellado fiables en costosos puntos de fallo. Una elección incorrecta del elastómero pone en peligro Clasificación IP1El riesgo de que se produzcan daños en el equipo por valor de miles de dólares es enorme.
Los elastómeros Viton (FKM) ofrecen un rendimiento superior a temperaturas extremas (-40°C a +200°C) en comparación con EPDM (-50°C a +150°C) y silicona (-60°C a +200°C), ofreciendo Viton la mejor resistencia química y estabilidad a largo plazo para aplicaciones industriales exigentes.
Tras una década en el sector de los conectores de cables, he sido testigo de innumerables fallos de estanquidad que podrían haberse evitado con una selección adecuada de elastómeros. Comprender la ciencia que hay detrás de estos materiales no es solo un conocimiento técnico: es la diferencia entre un funcionamiento fiable y un fallo catastrófico del sistema.
Índice
- ¿Qué hace que los elastómeros tengan un comportamiento diferente a temperaturas extremas?
- ¿Cómo soporta el EPDM las temperaturas extremas?
- ¿Por qué elegir la silicona para aplicaciones de alta temperatura?
- ¿Cuándo es Viton la mejor opción para condiciones extremas?
- ¿Cómo seleccionar el elastómero adecuado para su aplicación?
- Preguntas frecuentes sobre la estanquidad del elastómero

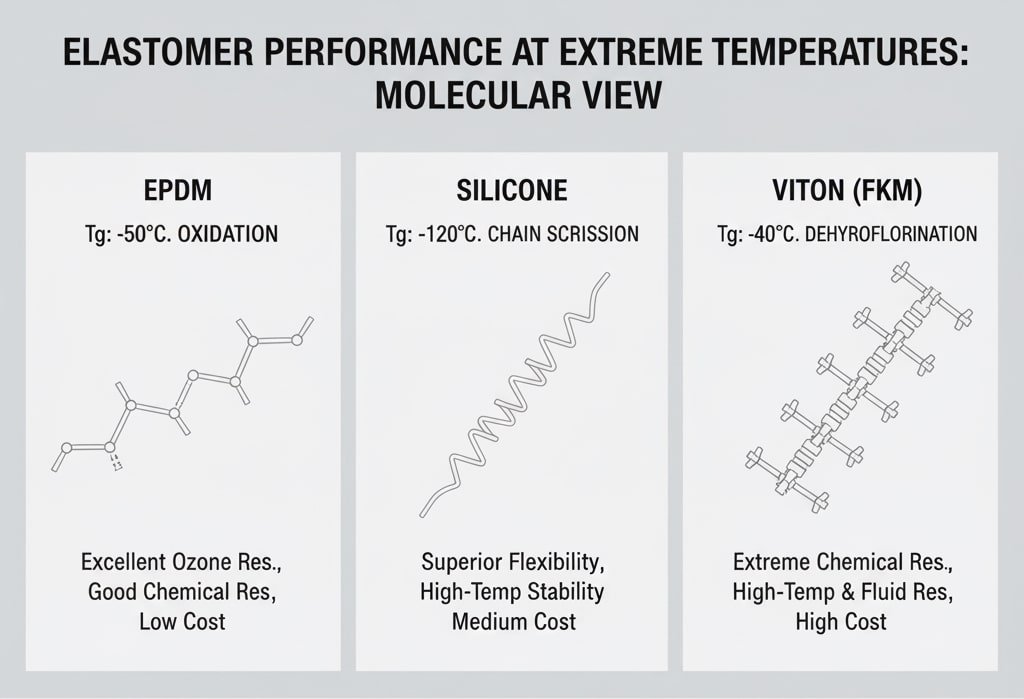

¿Qué hace que los elastómeros tengan un comportamiento diferente a temperaturas extremas?
Comprender la ciencia molecular que subyace al comportamiento de los elastómeros es crucial para tomar decisiones sobre estanquidad con conocimiento de causa.
El rendimiento de los elastómeros a temperaturas extremas depende de la flexibilidad de la cadena del polímero, la densidad de reticulación, los materiales de relleno y la estructura molecular, y cada material presenta temperaturas de transición vítrea y puntos de degradación térmica únicos que repercuten directamente en la eficacia del sellado.
La ciencia detrás del rendimiento térmico
La diferencia fundamental entre los materiales elastómeros radica en su arquitectura molecular. Esto es lo que realmente determina el rendimiento:
Temperatura de transición vítrea (Tg)2: Este punto crítico determina cuándo un elastómero se vuelve quebradizo. El EPDM tiene una Tg en torno a -50°C, la silicona en torno a -120°C y el Viton entre -20°C y -40°C, según el grado.
Estructura de la cadena de polímeros: Las cadenas poliméricas lineales de la silicona proporcionan una excelente flexibilidad a bajas temperaturas, mientras que la espina dorsal fluorada del Viton ofrece una excepcional estabilidad química y térmica.
Densidad de enlaces cruzados: Una mayor reticulación mejora la resistencia a la temperatura pero reduce la flexibilidad. Nuestro equipo de ingeniería de Bepto equilibra cuidadosamente estas propiedades en función de los requisitos de la aplicación.
Mecanismos de degradación térmica: Cada material falla de forma diferente: el EPDM por oxidación, la silicona por escisión de la cadena y el Viton por deshidrofluoración a temperaturas extremas.
Matriz de comparación de prestaciones
| Propiedad | EPDM | Silicona | Vitón (FKM) |
|---|---|---|---|
| Temperatura | -50°C a +150°C | -60°C a +200°C | -40°C a +200°C |
| Resistencia química | Bien | Feria | Excelente |
| Resistencia al ozono | Excelente | Excelente | Excelente |
| Set de compresión | Bien | Feria | Excelente |
| Factor de coste | Bajo | Medio | Alta |
¿Cómo soporta el EPDM las temperaturas extremas?
El EPDM sigue siendo el caballo de batalla de las aplicaciones de estanquidad industrial, pero es fundamental conocer sus limitaciones.
Los elastómeros de EPDM destacan en aplicaciones de baja temperatura hasta -50°C y ofrecen un rendimiento fiable hasta +150°C, por lo que son ideales para prensaestopas industriales estándar en los que la exposición química es mínima y se prioriza la rentabilidad.
Rendimiento real del EPDM
El invierno pasado trabajé con Michael, director de instalaciones de un parque eólico de Dakota del Norte (EE.UU.). Sus instalaciones eléctricas exteriores sufrían fallos de estanquidad durante olas de frío extremo que alcanzaban los -45 °C. Las juntas de silicona existentes se volvían quebradizas y perdían sus propiedades de estanquidad.
Ventajas del EPDM:
- Excelente flexibilidad a bajas temperaturas, hasta -50°C
- Excelente resistencia al ozono y a la intemperie
- Rentable para instalaciones a gran escala
- Buenas propiedades de aislamiento eléctrico
- Excelente resistencia al agua y al vapor
Limitaciones de EPDM:
- Resistencia química limitada a aceites y combustibles
- Temperatura máxima de +150°C
- Poca resistencia a hidrocarburos aromáticos3
- Resistencia moderada a la compresión
Selección del grado de EPDM
Las distintas formulaciones de EPDM ofrecen características de rendimiento variables:
EPDM estándar (70 Shore A): Aplicaciones de uso general, -40°C a +120°C
EPDM resistente al frío (60 Shore A): Flexibilidad mejorada a bajas temperaturas, de -50°C a +100°C
EPDM de alta temperatura (80 Shore A): Estabilidad térmica mejorada, de -30°C a +150°C
Para el proyecto del parque eólico de Michael, especificamos juntas de EPDM resistentes al frío con una formulación mejorada para bajas temperaturas. La instalación ha funcionado a la perfección durante dos años a lo largo de múltiples ciclos invernales.
¿Por qué elegir la silicona para aplicaciones de alta temperatura?
Los elastómeros de silicona ofrecen propiedades únicas que los hacen indispensables en escenarios específicos de altas temperaturas.
Los elastómeros de silicona ofrecen unas prestaciones excepcionales en el rango de temperaturas de -60°C a +200°C con una extraordinaria retención de la flexibilidad, lo que los hace ideales para aplicaciones que requieren una estanquidad constante en ciclos de temperaturas extremas, aunque deben tenerse en cuenta las limitaciones de la resistencia química.
Propiedades únicas de la silicona
En columna vertebral de siloxano4 confiere a los elastómeros de silicona sus características distintivas:
Estabilidad térmica: La silicona mantiene la flexibilidad en la gama de temperaturas más amplia de los elastómeros comunes. La columna vertebral Si-O es intrínsecamente estable y resiste la degradación térmica.
Retención de la flexibilidad: A diferencia de otros elastómeros que se vuelven rígidos a bajas temperaturas, la silicona mantiene sus propiedades de sellado hasta -60°C.
Biocompatibilidad: Los grados aprobados por la FDA hacen que la silicona sea adecuada para el procesado de alimentos y las aplicaciones farmacéuticas.
Propiedades eléctricas: Su excelente rigidez dieléctrica y resistencia al arco eléctrico hacen que la silicona sea ideal para aplicaciones eléctricas.
Consideraciones específicas de la aplicación
Industria alimentaria: La silicona curada con platino cumple los requisitos de la FDA y soporta los ciclos de esterilización por vapor.
Aplicaciones de automoción: Sellado del compartimento del motor a altas temperaturas donde la flexibilidad a lo largo de los ciclos de temperatura es fundamental.
Equipos médicos: Grados biocompatibles para el sellado esterilizable de dispositivos médicos.
Aeroespacial: Ciclos de temperaturas extremas en aplicaciones aeronáuticas y de satélites.
Sin embargo, las limitaciones de la silicona incluyen una escasa resistencia al desgarro, una compatibilidad química limitada con combustibles y aceites, y una mayor permeabilidad en comparación con otros elastómeros.
¿Cuándo es Viton la mejor opción para condiciones extremas?
Viton representa la mejor opción para las aplicaciones de estanquidad más exigentes.
Los elastómeros Viton (FKM) ofrecen una resistencia química inigualable combinada con un excelente rendimiento a altas temperaturas de hasta +200°C, lo que los hace esenciales para entornos petroquímicos, aeroespaciales y químicos agresivos en los que el fallo de la junta no es una opción.
La ventaja de Viton
Recuerdo haber trabajado con Ahmed, que dirige una planta petroquímica en Jubail (Arabia Saudí). Su planta procesa productos químicos agresivos a temperaturas que alcanzan los +180 °C, y los elastómeros estándar fallaban en cuestión de meses. El coste de las paradas imprevistas superaba con creces el precio de las juntas de Viton.
Propiedades superiores del Viton:
- Excepcional resistencia química a ácidos, combustibles y disolventes
- Excelente estabilidad a altas temperaturas, hasta +200 °C
- Excelente resistencia a la compresión
- Baja permeabilidad a gases y vapores
- Características de envejecimiento superiores
Selección del grado de Viton:
Viton A (fluoruro de vinilideno/exafluoropropileno):
- Grado general
- Gama de temperaturas: de -15°C a +200°C
- Buena resistencia química
Viton B (mayor contenido de flúor):
- Mayor resistencia química
- Mayor resistencia al combustible y a los disolventes
- Gama de temperaturas: de -20°C a +200°C
Viton GLT (Grado de baja temperatura):
- Mayor flexibilidad a bajas temperaturas
- Gama de temperaturas: de -40°C a +200°C
- Mantiene la estanqueidad a temperaturas más bajas
Viton GFLT (extrema baja temperatura):
- Rendimiento especializado a bajas temperaturas
- Gama de temperaturas: de -45°C a +200°C
- Calidad superior para condiciones extremas
Las instalaciones de Ahmed llevan cuatro años utilizando nuestras juntas Viton B para prensaestopas sin un solo fallo, a pesar del duro entorno químico y las altas temperaturas de funcionamiento.
¿Cómo seleccionar el elastómero adecuado para su aplicación?
La elección del elastómero óptimo requiere una evaluación sistemática de múltiples factores de rendimiento.
La selección del elastómero debe dar prioridad a los requisitos de rendimiento más críticos, ya sea el rango de temperatura, la compatibilidad química o la rentabilidad, garantizando al mismo tiempo el cumplimiento de todos los requisitos mínimos mediante un análisis exhaustivo de la aplicación y un modelo de rendimiento a largo plazo.
Matriz de decisión para la selección
Paso 1: Definir los requisitos críticos
- Temperatura de funcionamiento (continua y pico)
- Tipos de exposición química y concentraciones
- Requisitos de presión y ciclos
- Vida útil prevista
- Necesidades de cumplimiento de la normativa
Paso 2: Eliminar las opciones inadecuadas
- Descarte los materiales que no puedan cumplir los requisitos mínimos
- Considerar los factores de seguridad para aplicaciones críticas
- Evaluar las características de envejecimiento a largo plazo
Paso 3: Análisis económico
- Coste inicial del material
- Complejidad de la instalación
- Frecuencia de mantenimiento
- Consecuencias de los fallos y costes de inactividad
- Coste total de propiedad durante la vida útil
Recomendaciones específicas para cada aplicación
| Tipo de aplicación | Elección primaria | Alternativa | Consideraciones clave |
|---|---|---|---|
| Industrial estándar | EPDM | Silicona | Equilibrio entre costes y prestaciones |
| Proceso a alta temperatura | Silicona | Viton | Comprobación de compatibilidad química |
| Procesado químico | Viton | FFKM | Resistencia química específica |
| Alimentación/farmacéutica | Silicona (FDA) | EPDM (FDA) | Cumplimiento de la normativa |
| Aeroespacial/Defensa | Viton GLT | Silicona | Ciclos de temperatura extrema |
| Marina/Offshore | EPDM | Viton | Exposición al agua salada y a los hidrocarburos |
Consejos para optimizar el rendimiento
Selección de compuestos: Trabaje con los proveedores para optimizar el durómetro, el sistema de curado y los aditivos para su aplicación específica.
Consideraciones sobre el diseño: El diseño adecuado de las ranuras y las relaciones de compresión son fundamentales para un rendimiento óptimo de la junta, independientemente del material elegido.
Garantía de calidad: Especifique las normas de ensayo adecuadas (ASTM D3955 para las propiedades de compresión, ASTM D412 para las propiedades de tracción) para garantizar una calidad constante.
En Bepto mantenemos amplias bases de datos de aplicaciones y podemos ofrecerle recomendaciones específicas basadas en sus condiciones de funcionamiento y requisitos de rendimiento exactos.
Conclusión
Comprender la ciencia de los elastómeros es crucial para obtener un rendimiento de estanquidad fiable en aplicaciones de temperaturas extremas. Mientras que el EPDM ofrece soluciones rentables para condiciones industriales estándar, la silicona destaca en aplicaciones de amplio rango de temperaturas y el Viton ofrece un rendimiento inigualable en entornos químicos agresivos. La clave está en adaptar las propiedades de los materiales a sus necesidades específicas, teniendo en cuenta el coste total de propiedad. Nuestro equipo de Bepto combina profundos conocimientos técnicos con experiencia práctica en aplicaciones para ayudarle a seleccionar la solución de elastómero óptima para sus necesidades de sellado de prensaestopas. Recuerde, la elección correcta del elastómero hoy evita costosos fallos mañana 😉 .
Preguntas frecuentes sobre la estanquidad del elastómero
P: ¿Cómo puedo saber si mis juntas de elastómero actuales están fallando debido a la temperatura?
A: Busque endurecimiento, agrietamiento o deformación permanente del material de la junta. Los fallos relacionados con la temperatura suelen mostrar fracturas frágiles a bajas temperaturas o deformación permanente por compresión a altas temperaturas, a menudo acompañada de pérdida del índice IP.
P: ¿Puedo utilizar juntas de silicona en aplicaciones con productos derivados del petróleo?
A: Generalmente no, la silicona tiene poca resistencia a los productos derivados del petróleo y se hinchará significativamente. Utilice Viton o compuestos especializados de EPDM para aplicaciones expuestas a combustibles y aceites a fin de mantener un rendimiento de sellado adecuado.
P: ¿Cuál es la diferencia entre Viton y los elastómeros FKM genéricos?
A: Viton es la marca premium de FKM de Chemours con una calidad constante y un amplio soporte técnico. El FKM genérico puede ofrecer ahorros de costes, pero puede variar en calidad y consistencia de rendimiento, por lo que Viton es preferible para aplicaciones críticas.
P: ¿Cómo afecta el juego de compresión a la estanquidad a largo plazo?
A: El juego de compresión mide la deformación permanente bajo carga. Una deformación por compresión elevada significa que la junta no recuperará su forma original, perdiendo presión de contacto y eficacia de estanquidad. El Viton suele presentar el juego de compresión más bajo, seguido del EPDM y la silicona.
P: ¿Debería considerar el FFKM para aplicaciones químicas extremas?
A: El FFKM (perfluoroelastómero) ofrece una resistencia química superior a la del Viton, pero a un coste significativamente superior. Considere el FFKM cuando el Viton no pueda proporcionar una resistencia química adecuada o cuando la tolerancia cero fallos justifique la inversión adicional.
